双涡轮排气歧管法兰连接结构设计

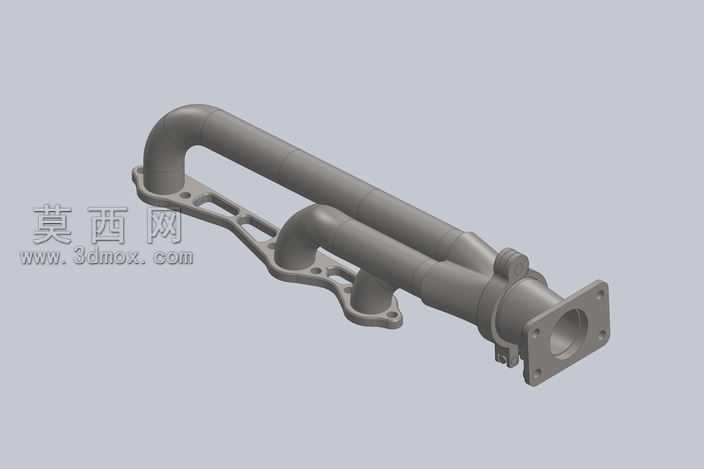

本作品为适配双涡轮进气布局的汽车排气歧管三维设计，建模阶段采用主流三维机械设计软件完成全参数化构建，首先基于发动机缸盖排气口的排布间距、双涡轮进气端的对接尺寸确定整体管路走向，优先保证各缸排气路径长度差值控制在合理区间，避免排气干涉影响涡轮响应效率。建模过程中先绘制各段管路的中心引导线，通过扫掠命令生成等壁厚的管路主体，针对管路弯折处做平滑圆角过渡处理，减少排气流通阻力，避免弯折位置出现应力集中问题。法兰连接部分严格匹配对接件的安装孔位、密封面尺寸，在法兰与管路衔接位置增设加强筋结构，提升连接部位的结构强度，抵御发动机工作过程中的振动与高温形变。安装支耳部分根据发动机舱的固定点位设计，预留标准螺栓过孔，支耳与主管路的衔接处做渐变过渡处理，分散安装固定时的受力。模型渲染阶段采用哑光磨砂金属材质模拟铸钢排气歧管的表面质感，调整环境光与漫反射参数还原金属构件在自然光下的光影效果，清晰呈现各部分的结构层次。设计过程中充分考虑构件的实际使用场景，在管路汇合处做平滑导流结构设计，引导各缸排气顺畅汇入涡轮进气端，减少排气紊流的产生；整体结构兼顾了安装便利性与结构可靠性，各连接部位的尺寸公差预留合理，既保证密封面的贴合精度，也避免加工装配过程中出现干涉问题。模型的各部分特征均保留完整参数，可根据不同排量发动机、不同型号涡轮的对接需求快速调整管路长度、法兰孔径、安装点位等尺寸，具备较强的适配修改空间，可用于汽车排气系统的结构验证、装配干涉检查以及相关教学演示场景。
