微型SD与SD卡二合一插接卡槽结构设计

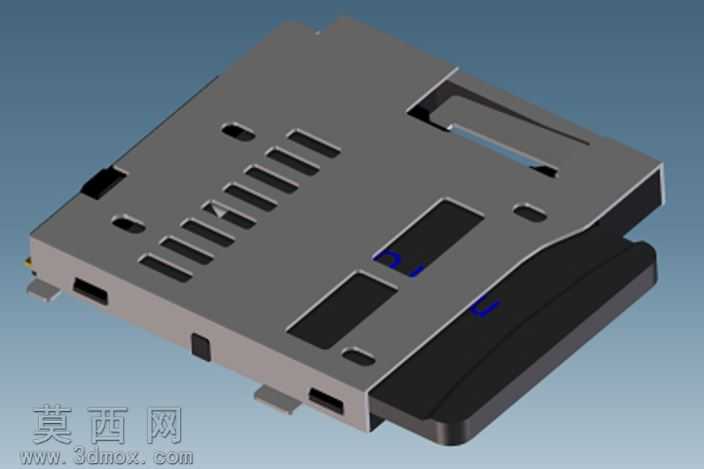

本作品为适配微型SD卡与标准SD卡的二合一插接卡槽三维结构设计，建模过程中严格遵循消费类电子接插件的通用尺寸规范，对卡槽的每一处结构都做了精准的尺寸约束。建模初始阶段先梳理双卡槽的布局逻辑，将标准SD卡与微型SD卡的插接通道做分层错位排布，在有限的紧凑空间内实现两种存储卡的独立插接功能，避免不同规格卡体插入时出现结构干涉。模型采用实体建模方式构建主体金属屏蔽外壳，外壳表面的散热通槽、定位卡扣孔、焊接固定脚都按照实际生产的冲压工艺要求做了细节还原，外壳边缘做了微小的倒角处理，既符合冲压加工的工艺特性，也能避免组装时划伤操作人员或周边元器件。内部的塑胶基座部分，精准设计了卡体导入导向斜面、弹片避让槽、卡锁定位凹位，导向斜面的倾斜角度经过反复调整，确保存储卡插入时能顺滑滑入到位，不会出现卡滞、偏斜的问题；金属接触弹片部分单独建模，还原了弹片的弧形接触端、固定压合端以及弹性形变让位空间，保证存储卡插入后弹片能与卡面金手指稳定贴合，实现可靠的信号导通。模型还还原了卡槽的卡锁止退结构，当存储卡插入到位时，止退卡扣会卡入卡体侧边的定位缺口，避免卡体受外力意外脱出，按压卡体时卡扣解锁即可顺畅弹出卡体，整套推拉止退结构的运动行程都在装配环境中做了运动仿真验证，确保各部件运动无干涉。渲染阶段为金属外壳赋予哑光镀锌钢板材质，为内部塑胶基座赋予耐高温黑色工程塑料材质，为接触弹片赋予高弹性铜合金镀金黄材质，通过不同材质的质感区分清晰展现卡槽的分层结构，整体模型结构完整，细节还原度高，可用于数码产品的接口选型参考、接插件结构教学演示或是小型数码设备的集成设计参考，能帮助设计人员快速理解双规格SD卡槽的内部构造与工作原理，缩短相关产品的开发周期。
