可3D打印迷你口袋小型弩结构设计

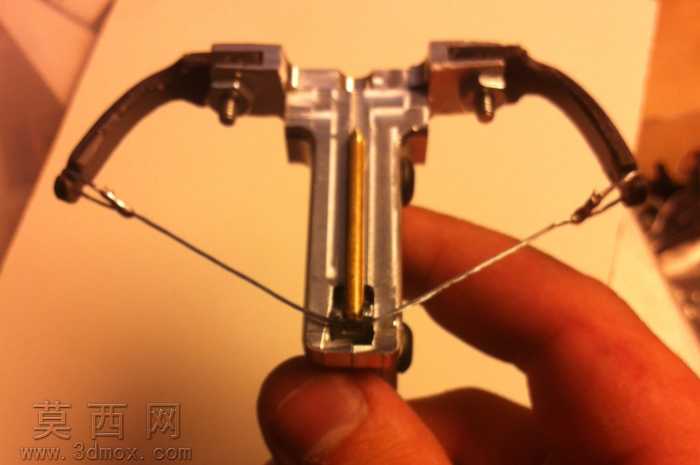

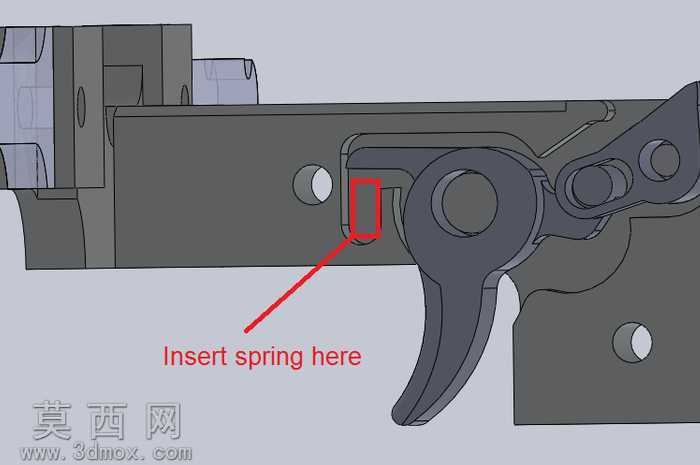

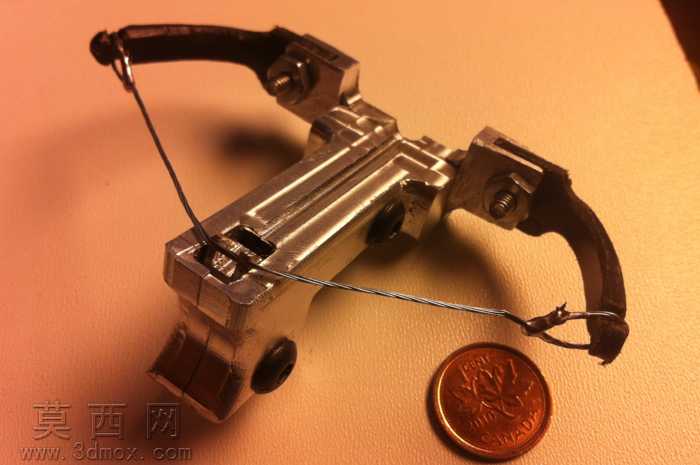

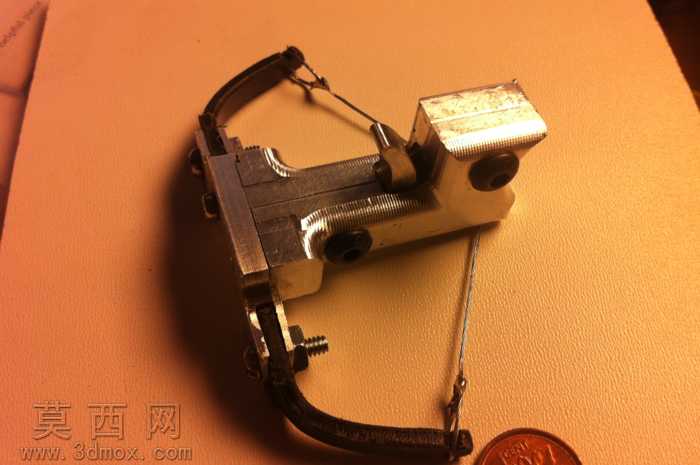

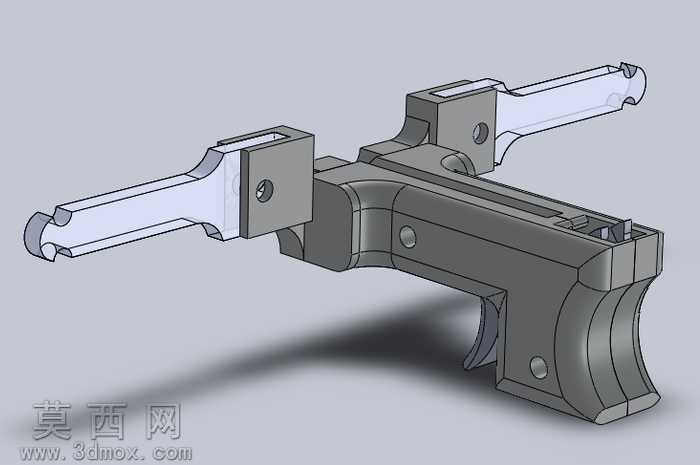

本作品为一款可实现小型化加工、适配3D打印制作的迷你口袋弩结构设计，整体建模过程围绕紧凑便携、易加工的核心设计思路展开，在三维建模环节中，设计师对弩身主体、弓臂固定结构、弓弦挂接位、发射导向槽等核心功能部件做了精细化的参数化建模，每一处装配间隙都经过反复校核，确保非受力结构件可直接采用尼龙6.6材质通过3D打印制作，仅弓弦、核心受力销轴等部件采用标准钢材配件即可完成整机组装，大幅降低了个人爱好者的制作门槛。模型完整还原了小型弩的全部装配关系，不仅包含所有实体零件的三维结构，还配套了对应的二维配置文件、加工细节说明以及基础加工G代码，能够直接对接小型加工设备完成零件制作。从结构设计来看，弩身主体采用一体化的T型布局，中部设置了精准的发射导向通道，两端预留了标准化的弓臂安装卡槽，弓臂采用弧形弹性结构设计，在缩小整体尺寸的同时保留了足够的弹性势能储备，挂弦机构做了微型化适配，整体尺寸可完全握持于指尖，兼顾了把玩性与结构完整性。材质分配上，设计师充分考虑了个人DIY的加工条件，将绝大多数结构件设定为适合3D打印的尼龙材质，仅高受力的易损耗部件采用通用标准钢材配件，无需特殊定制零件即可完成组装。设计过程中还特意针对3D打印的工艺特性做了结构优化，避免了大角度悬空结构，所有打印面都设置了合理的支撑角度，无需复杂的后处理即可获得合格的打印零件，同时对所有棱边做了圆角过渡处理，既提升了握持把玩的安全性，也避免了3D打印过程中的应力集中问题。整机组装完成后结构紧凑，可轻松收纳于口袋之中，虽然尺寸迷你，但依然具备完整的发射功能，设计师在测试中发现其可轻松穿透牙签，也提醒制作者使用时需要注意安全，避免对准人体或易碎物品，整体设计兼顾了DIY制作的趣味性与结构设计的严谨性，非常适合机械爱好者作为3D打印练习、小型机械结构研究的参考案例。
