工业光栅完整结构SolidWorks设计模型

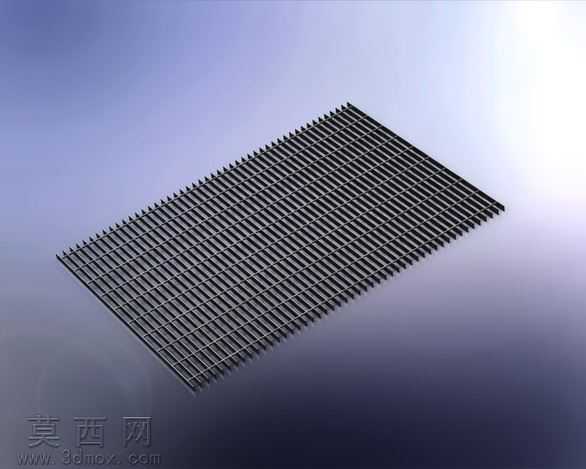

本工业光栅模型采用SolidWorks2012版本完成全参数化建模，整体建模过程严格遵循工业级格栅构件的实际生产尺寸逻辑，从单根栅条的截面轮廓绘制起步，通过线性阵列、几何约束、实体合并等核心建模操作完成整体结构搭建，全程保证各栅条间距均匀一致，边框与栅格的连接位置无几何干涉，结构尺寸完全匹配工业场景的实际安装需求。模型渲染阶段采用哑光深灰金属材质模拟工业光栅常用的碳钢或铝合金基材，材质参数调整贴合金属表面的细微磨砂质感，搭配渐变蓝紫背景的光影渲染方案，清晰呈现出光栅整体的栅格排布规律与立体结构特征，栅条的棱边做了微小的圆角过渡处理，还原真实工业构件的工艺细节，避免尖锐棱角带来的视觉失真。从结构设计来看，该光栅采用纵横交错的等距栅条排布形式，横向与纵向栅条在交叉位置做了实体融合处理，保证整体结构的力学稳定性，外围设置一体化边框结构，既能够对内部栅格起到约束加固作用，也预留了实际安装所需的定位贴合面，可直接适配平台铺装、设备防护、海洋工程作业平台铺板等多种场景的安装需求。设计过程中充分考量了光栅的受力特性，结合动力学场景的使用要求，对栅条的截面厚度、排布间距做了合理化设定，在保证整体通透率的同时兼顾结构承重能力，避免栅条过密带来的材料浪费，也防止栅条间距过大导致的防护、承载性能不足。模型所有特征均保留完整的参数化建模历史，可根据实际使用需求快速调整栅条间距、整体长宽尺寸、栅条厚度等核心参数，无需重新搭建基础结构，能够大幅提升同类型构件的设计改型效率，可直接用于工程方案展示、结构力学仿真验证、生产加工前的尺寸核对等多个工作环节，整体建模逻辑严谨，几何特征完整，无破面、缺特征、几何错位等建模问题，能够完整还原工业光栅的真实结构形态与设计特点。
