大六活塞锻造汽车制动卡钳结构设计

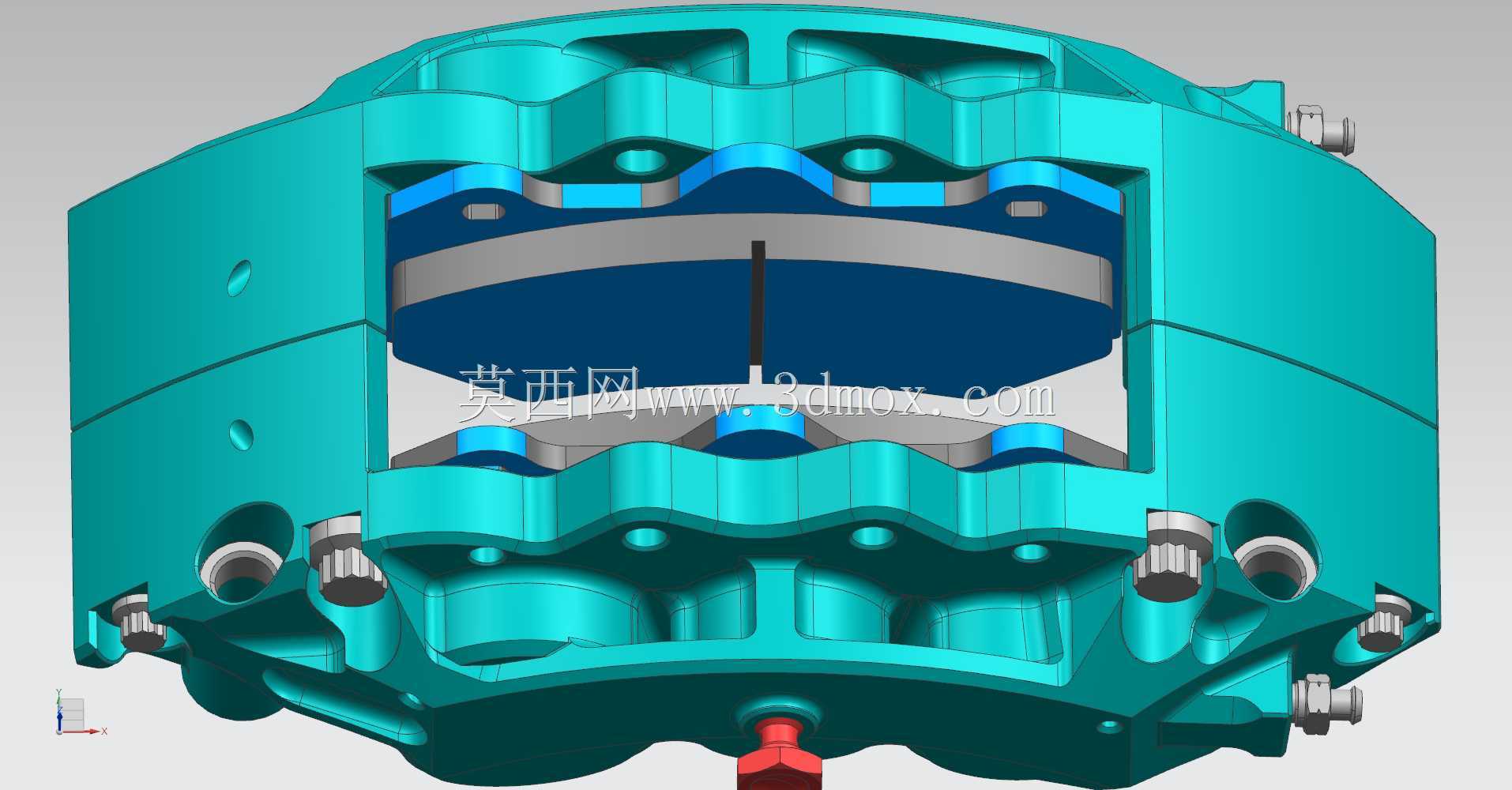

　　汽车制动系统的核心执行部件中，对向多活塞卡钳的性能直接决定了整车制动效能的上限，这款大六活塞锻造卡钳的设计，首先锚定了民用改装、赛道日驾驶以及高性能街车的实际使用场景，在设计初期就明确了兼容性优先的开发思路，直接适配市面保有量极高的9040规格刹车皮，无需额外开发定制摩擦片，大幅降低了后期使用的替换成本与配件获取难度。从结构设计逻辑来看，六活塞采用大小活塞阶梯排布的布局，顺着制动盘旋转方向依次布置不同直径的活塞，制动时小活塞先动作、大活塞后续跟进，能够让刹车皮与制动盘的接触压力分布更均匀，避免偏磨问题，同时相比四活塞卡钳，六活塞的总制动推力输出更线性，踏板脚感的可控区间更宽，在重刹工况下能提供更稳定的制动力输出，

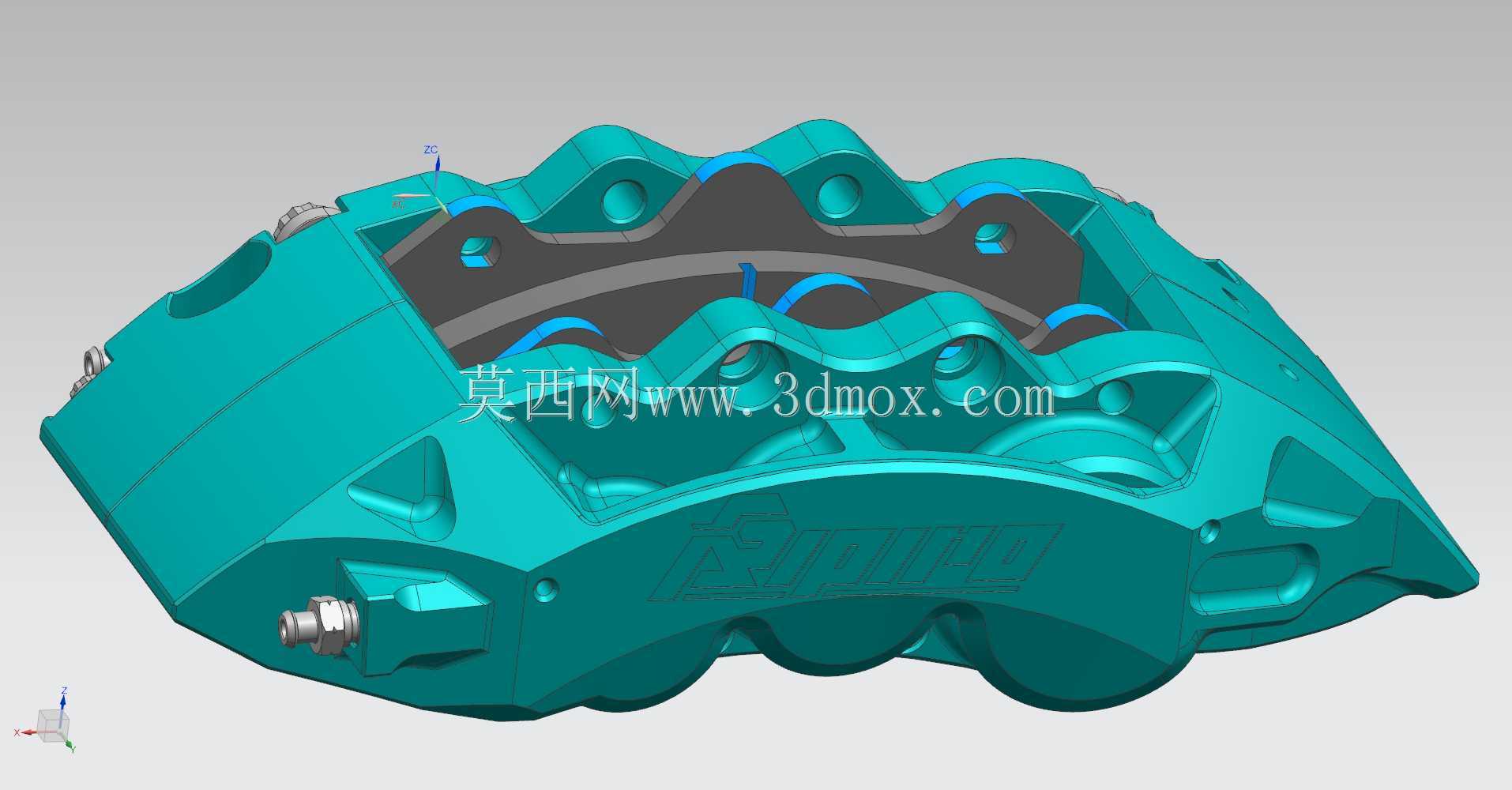

　　不会出现制动力陡增陡降的突兀感。卡钳本体采用锻造工艺成型的结构设计，相比铸造卡钳，锻造坯体的金属纤维流线更连续，在同等壁厚条件下结构强度提升明显，能够承受更高的制动液压力，适配大尺寸制动盘的升级需求，同时可以通过拓扑优化去除非受力区域的冗余材料，在保证刚性的前提下控制整体重量，降低簧下质量，提升悬架的响应速度。在安装边界的设计上，卡钳的桥位安装孔位做了通用化适配考量，预留了不同孔距的安装余量，能够通过匹配对应桥码适配多数主流车型的转向节安装位，卡钳内部的活塞腔油道采用一体化加工成型，减少了密封接合面，降低了制动液渗漏的风险，活塞外侧设置了防尘密封结构，能够阻挡刹车粉尘、路面泥沙进入活塞腔，延长密封圈的使用寿命。

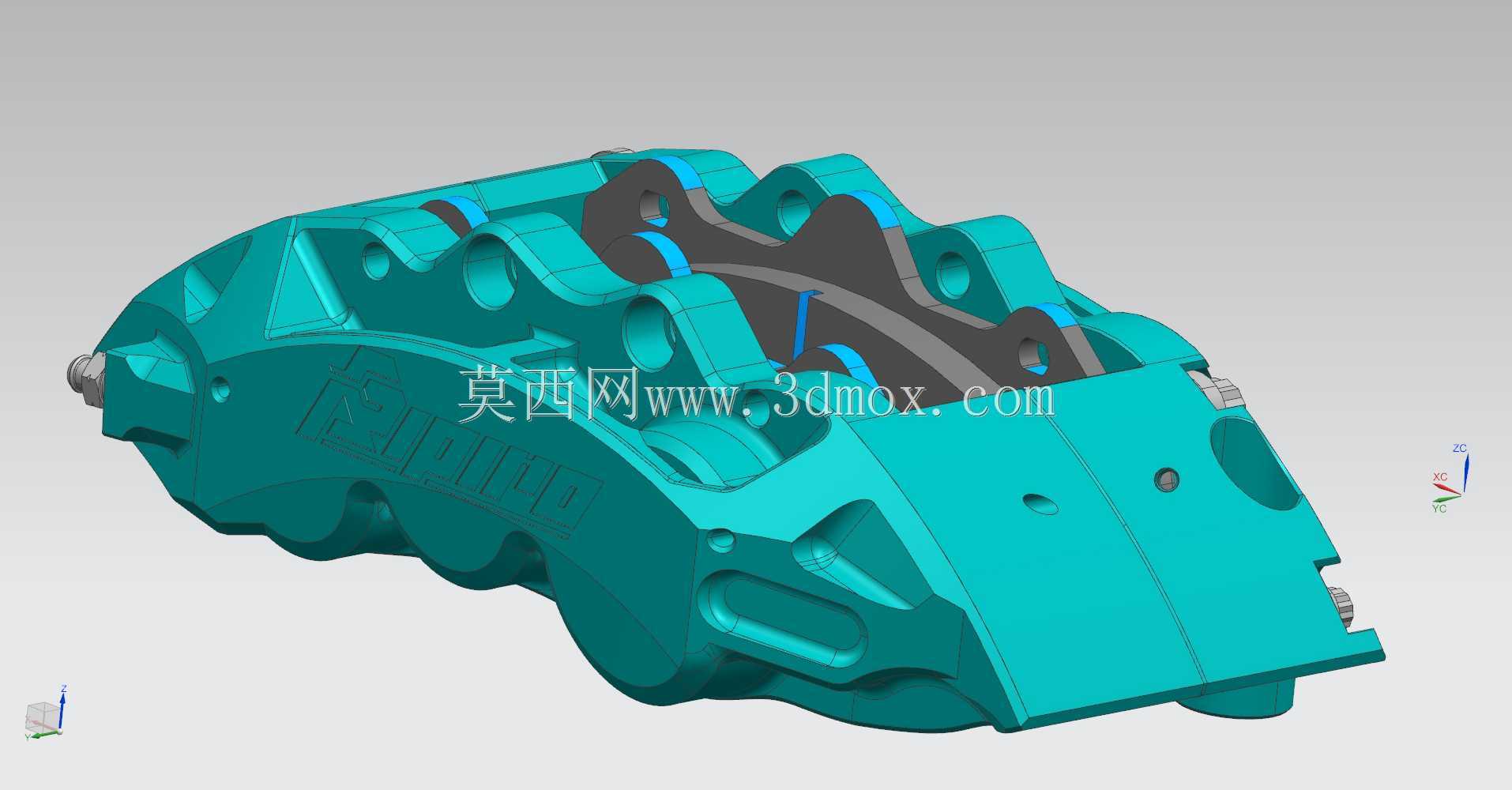

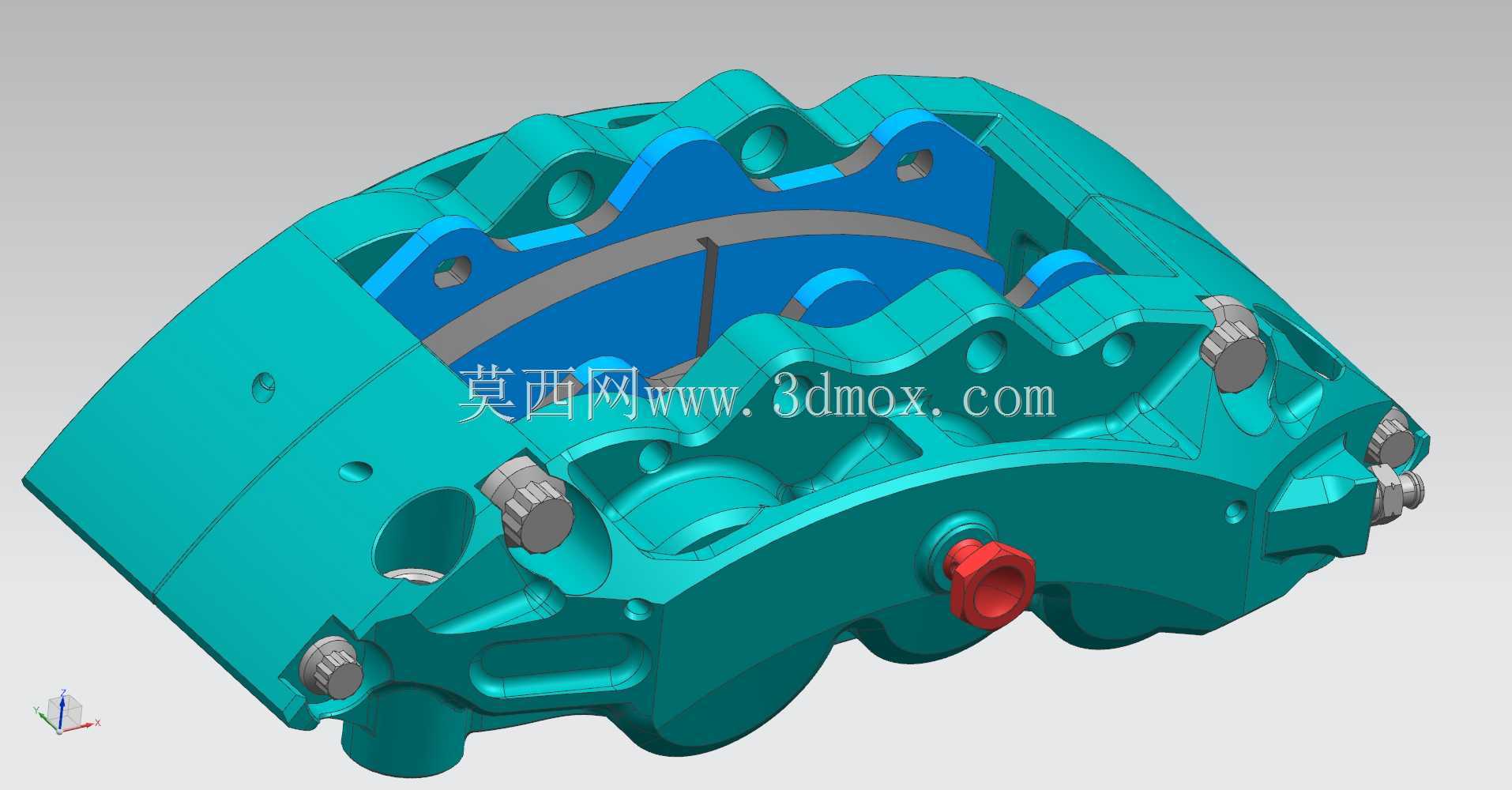

　　卡钳的外形结构做了多维度的散热考量，本体上设置的多组镂空散热槽，能够在车辆行驶时引导气流穿过卡钳本体，带走制动过程中摩擦产生的热量，降低制动热衰减出现的概率，卡钳的放油嘴位置设置在腔体最高处，方便维保过程中排出制动管路内的空气，避免气阻影响制动脚感。摩擦片的安装槽采用浮动式定位设计，允许刹车皮在制动过程中有微小的浮动量，保证制动盘受热膨胀时不会出现卡滞，同时导向销位置做了耐磨衬套设计，减少制动回位时的卡滞阻力，让踏板回位更顺畅。
