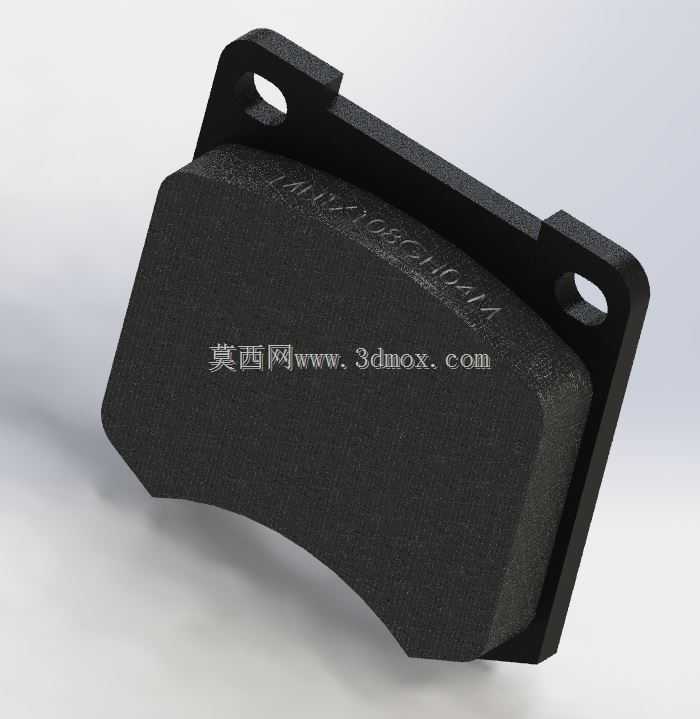

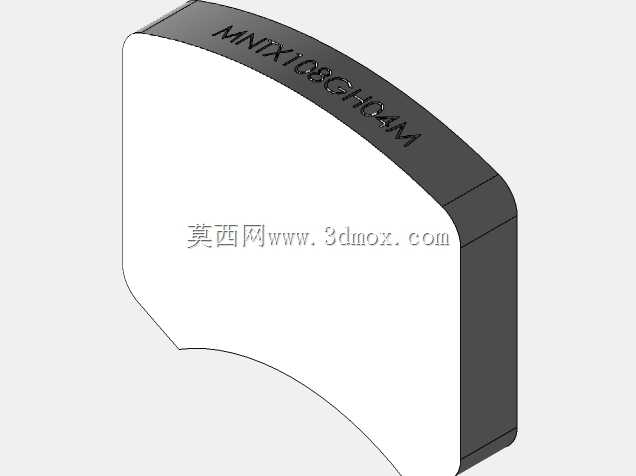

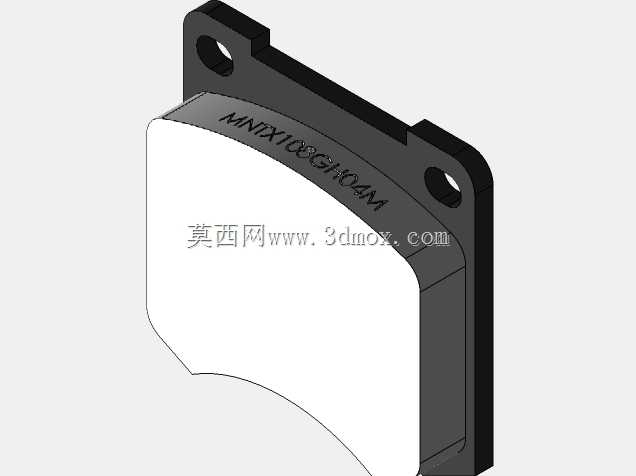

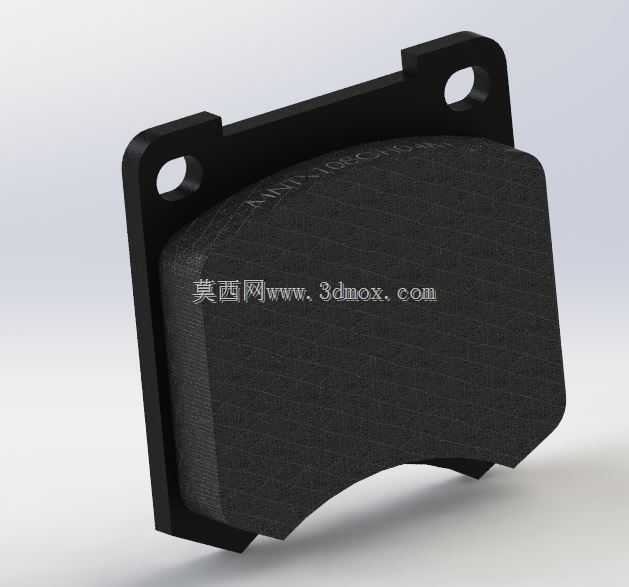

盘式制动器的制动片与底板组件,是乘用车、轻型商用车行车制动系统里直接执行摩擦力矩输出的核心部件,日常行驶中所有减速、驻车的制动力都要通过这组零件完成动能到热能的转换。先从安装边界说起,这个组件的底板采用冲压钢板成型,两个对称的安装耳孔直接卡接在制动卡钳的导向销支架上,耳孔的中心距、孔径公差严格匹配对应卡钳的安装尺寸,装配后底板可沿导向销做轴向微量滑动,保证制动时摩擦片能完全贴合制动盘盘面,不会出现偏磨、拖滞的问题。摩擦块的弧形外轮廓完全匹配对应规格制动盘的摩擦半径,曲面弧度经过匹配校核,制动接触瞬间不会出现局部应力集中,摩擦面的网格纹理是为了初期磨合阶段快速排出磨屑,同时提升摩擦系数的稳定性,避免涉水、沾尘后制动力出现骤降。
设计阶段首先要考虑的是摩擦材料与钢背的结合强度,钢背与摩擦块接触的面做了粗糙化处理,保证高温高压工况下摩擦块不会从钢背上脱落,毕竟连续制动时摩擦面的瞬时温度可以达到数百摄氏度,结合强度不够会直接引发制动失效的严重风险。钢背的厚度、加强筋结构是经过刚度校核的,制动时卡钳的夹紧力作用在钢背两侧,足够的刚度能保证摩擦块受力均匀,不会因为钢背变形导致摩擦片接触面积不足,制动力输出线性度下降。实际装车场景里,这个组件的磨损极限是有明确要求的,摩擦块磨损到接近钢背位置时就要及时更换,钢背本身属于可重复使用的结构件,只要没有出现变形、锈蚀卡滞的问题,更换摩擦块后可以继续使用。不同于鼓式制动器的蹄片结构,盘式制动的摩擦组件散热条件更好,
水稳定性更强,高速制动时的抗热衰退性能更优,这也是当前主流乘用车辆都采用盘式制动结构的核心原因。建模过程中要重点关注安装孔的位置度、摩擦面的轮廓度公差,这些尺寸直接影响后续装配的适配性,钢背的倒角、摩擦块的边缘倒棱都是为了避免装配干涉,同时减少制动初期的异响问题。很多新手建模时容易忽略钢背与摩擦块的贴合面结构,直接做平面贴合,实际生产中这个面会有特殊的咬合结构,用来提升两者的结合强度,避免剪切力作用下出现分层。
