本田CBR1000摩托车84毫米螃蟹下移支架

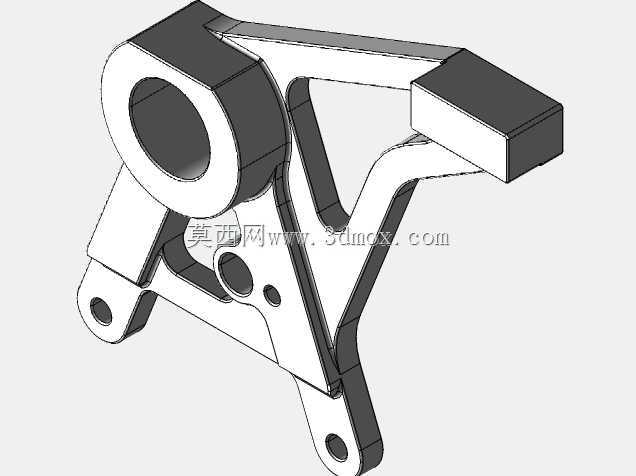

　　这款支架主要应用于大排量运动摩托车的后制动系统改装场景，适配对应车型的后卡钳安装位调整需求，解决原厂卡钳位置与改装后刹车盘、轮毂组件的匹配问题。日常赛道驾驶或者激烈山道骑行时，原厂卡钳安装位置在更换大尺寸刹车盘、调整后摇臂行程后容易出现卡钳干涉、制动受力角度偏差的问题，这款下移支架就是为了修正安装位偏差，让制动卡钳保持最优的受力角度，避免制动时出现偏磨、力矩传递损耗的情况。从结构设计来看，支架采用一体化镂空桁架式结构，主体承力部位做了加厚处理，非承力区域通过挖槽镂空降低整体重量，同时保证结构刚性。左侧的大尺寸轴孔用于对接后摇臂的安装销轴，孔位内壁做了同轴度公差约束，保证安装后支架不会出现径向窜动；

　　右侧的平面安装座用于固定螃蟹型刹车卡钳，两个安装孔的孔距严格匹配对应卡钳的安装标准，安装面的平面度控制在合理公差范围内，避免卡钳安装后出现倾斜导致刹车皮偏磨。支架上分布的多个小尺寸通孔，一部分用于穿装固定螺丝，另一部分是工艺减重孔，同时也能在骑行过程中引导气流带走卡钳工作产生的热量，辅助制动系统散热。设计过程中优先考虑了安装边界的适配性，支架整体外轮廓避开了后摇臂、轮毂辐条、刹车油管的运动路径，在悬挂全行程压缩、回弹过程中，支架不会与周边部件发生运动干涉。84毫米的安装距参数是匹配对应规格螃蟹卡钳与刹车盘的核心尺寸，设计时严格控制了卡钳安装面到轴孔中心的距离，保证刹车皮与刹车盘的接触位置处于最优摩擦区间，

　　避免出现刹车皮咬入深度不足或者过度摩擦盘边缘的问题。支架的弯折角度经过多次受力仿真验证，在制动峰值力矩下，支架的形变量控制在安全范围内，不会因为长期大载荷制动出现结构变形、断裂的风险。各个安装孔的位置都做了沉台处理，螺丝安装后头部不会突出支架表面，避免骑行过程中螺丝头剐蹭周边部件，同时也能提升安装的贴合度。
