摩托车转向系统上联板拨叉三重夹结构

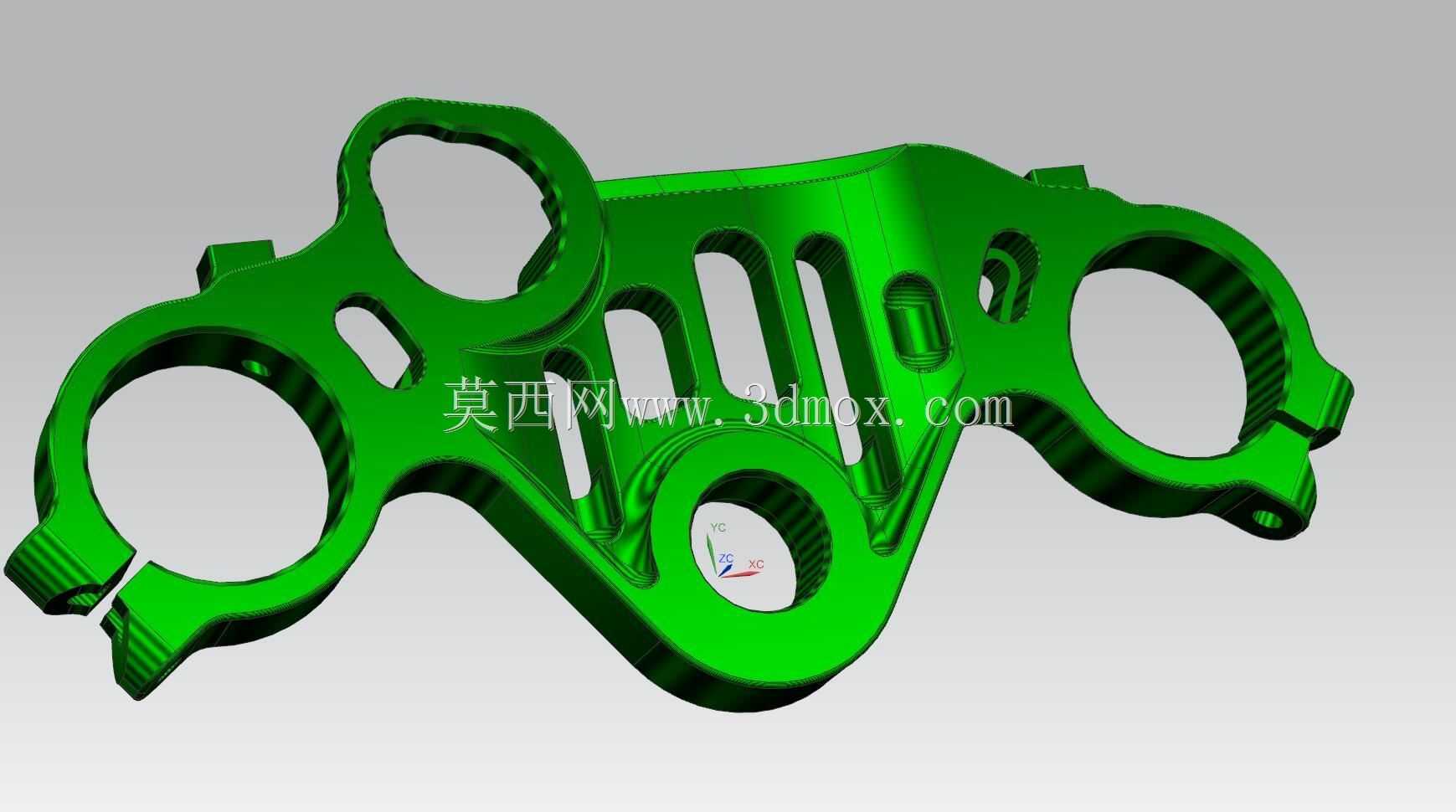

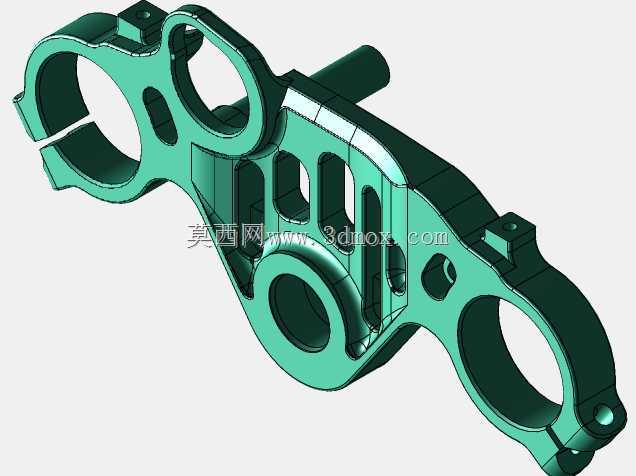

　　该结构件应用于大排量运动摩托车的转向系统上部，是连接方向柱、左右前减震筒与车把安装座的核心承载构件，在赛道级摩托的行驶过程中，需要同时传递转向力矩、承受前轮传来的路面冲击载荷，还要为车把、仪表、线束固定提供安装接口，对结构刚度、重量控制、安装同轴度都有极高要求。从结构设计逻辑来看，构件采用一体化镂空式构型，主体设置三处核心夹持孔位，中间大直径孔位用于与方向柱上端配合锁紧，两侧对称的等径孔位用于夹紧左右前减震的上筒段，剩余的小型孔位分别用于车把压块固定、仪表支架安装、线束卡扣固定以及工艺减重。设计过程中优先保证三处夹持孔的位置度公差，确保左右减震安装后平行度符合要求，避免前减震出现偏磨、转向卡滞的问题；夹持部位均设计开缝式锁紧结构，

　　配合螺栓锁紧时可以产生均匀的抱紧力，既保证连接可靠性，又避免夹持力过大造成减震筒变形。外形轮廓完全避让摩托车前部的走线、油箱前部轮廓以及转向极限位置的周边部件，安装边界经过反复校核，满打方向时不会与周边覆盖件、油箱发生干涉。镂空槽的设置并非单纯减重，每处槽的走向都顺着构件受力的主应力方向布置，在降低整体重量的同时，不会削弱结构的抗弯、抗扭刚度，避免激烈驾驶时出现上联板形变导致的转向虚位。夹持孔的内壁设计有微小的防滑纹理，提升与减震筒、方向柱的摩擦系数，在大冲击工况下不会出现夹持滑移。所有边角位置都做了圆弧过渡处理，避免应力集中导致的构件疲劳断裂，适配赛道场景下高频大载荷的使用工况。
