简易手动开瓶器三维结构设计方案

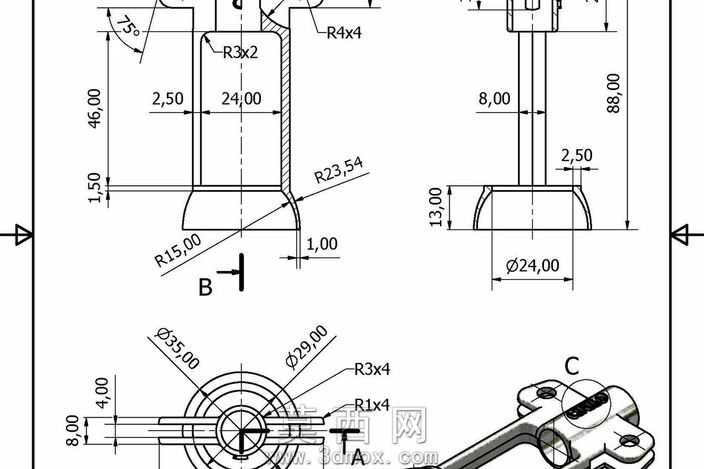

本作品为手动开瓶器的三维结构设计，建模过程严格遵循工程图纸的尺寸标注要求，在三维软件中先完成整体轮廓的草图绘制，对图纸中标注的各类圆角特征逐一还原，包括R3x2、R4x4、R23.54、R15、R3x4、R1x4等不同规格的圆角，保证曲面过渡顺滑无棱角，同时精准控制各段轴径、长度尺寸，比如24mm的主体柱径、8mm的连接杆直径、24mm的底部接触端直径、35mm与29mm的铰接部位直径，以及46mm、88mm、13mm等各段长度参数，完全匹配图纸的公差与尺寸要求。建模时采用实体拉伸、旋转切除、圆角倒角等基础特征组合完成主体构建，对铰接部位的配合结构做了专门处理，保证两个构件之间可以实现顺畅的相对转动，还原手动开瓶的杠杆运动逻辑。材质方面模拟日常五金工具常用的碳钢材质，渲染时赋予金属哑光质感，对边缘做轻微的倒角高光处理，还原真实金属件的加工质感，同时对接触瓶盖的受力部位做了结构强化设计，保证使用时的结构强度。设计思路围绕简易实用的核心需求，采用杠杆省力结构，整体造型简洁无冗余结构，通过运动仿真验证构件的运动轨迹，确认开瓶动作过程中无结构干涉，各部位受力均匀，既满足手动开瓶的功能需求，又控制整体加工难度，适合常规五金冲压或机加工工艺生产，整体结构紧凑，握持部位的尺寸符合人体工学，操作时施力方便，铰接部位的间隙控制合理，既保证转动灵活又不会出现松垮晃动的问题，底部与瓶盖接触的边缘做了1mm的薄边处理，能够顺利卡入瓶盖下方的缝隙，配合杠杆力轻松完成开瓶动作。
