手动螺旋压力机装配结构三维设计

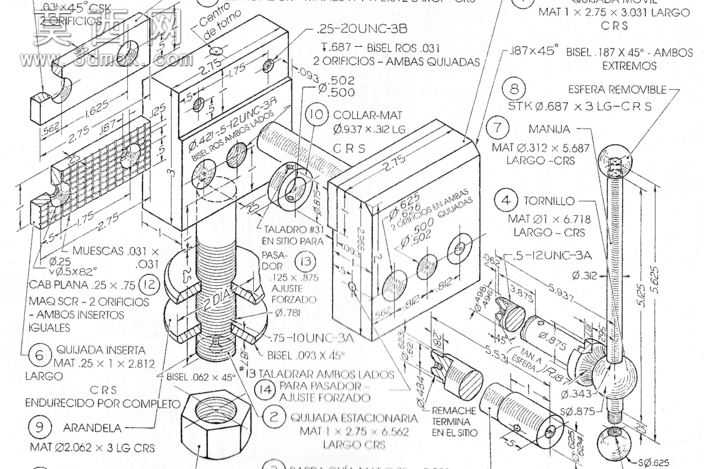

本作品为手动螺旋压力机的完整三维装配设计，建模过程严格遵循机械制图规范，从零件级特征搭建到整体装配约束均按照实际加工装配逻辑完成。建模阶段首先梳理整套机构的组成零件：包含固定基座、活动压块、传动螺杆、操作手柄、锁紧螺母、限位垫圈、可拆卸球面压头、固定钳口等核心部件，每个零件的特征构建均参考工程图标注的尺寸参数，对螺纹特征、倒角、退刀槽、滚花纹理等细节做了精准还原，其中手柄部位的网纹滚花采用纹理映射配合凹凸特征实现，还原真实零件的表面触感与视觉效果。装配过程采用自下而上的设计思路，先完成单个零件的建模校验，确认每个零件的尺寸公差符合装配要求后，依次添加同轴、重合、平行、螺旋配合等约束关系，还原压力机的真实运动逻辑：转动操作手柄时，传动螺杆通过螺旋副将旋转运动转化为活动压块的直线进给运动，实现对工件的压紧作业，同时对可拆卸压头、可调钳口等可更换部件预留了标准装配接口，符合实际工装的快换设计需求。材质渲染阶段根据不同零件的功能属性匹配对应材质：基座与结构件采用调质钢材材质，表面做发黑氧化处理呈现哑光深灰金属质感；操作手柄采用镀铬抛光材质，呈现光亮的金属反光效果；绝缘握套部分采用黑色硬质工程塑料材质，还原磨砂防滑的表面质感；球面压头采用淬火合金钢材质，表面做高光硬化处理，呈现高硬度金属的冷亮质感。整套模型完整还原了手动螺旋压力机的机械结构与运动逻辑，可用于机械原理演示、装配教学、工装结构优化参考等场景，所有零件均可独立编辑，支持生成工程图、运动仿真等后续拓展操作，能够直观展示螺旋压力机构的力传递路径与装配关系，帮助理解手动压紧类工装的设计思路与结构要点。
