德斯蒂芬森连杆运动机构三维设计

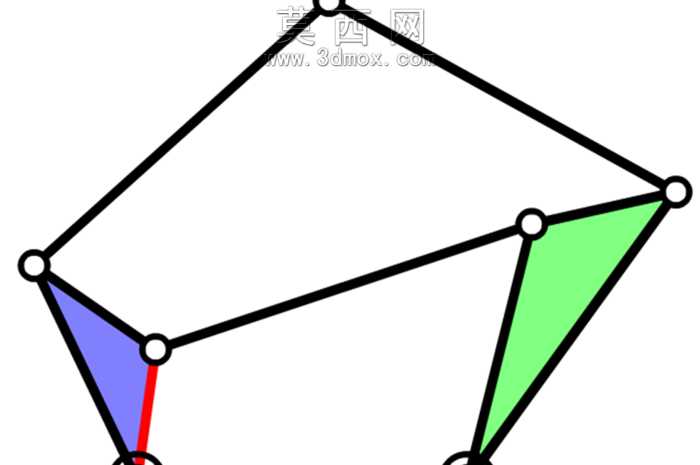

本作品为德斯蒂芬森连杆机构的三维数字化设计成果，建模阶段依托参数化设计逻辑完成各构件的精准绘制，首先根据机构运动学原理确定各铰接点的相对位置参数，将固定铰支座的安装基准、活动连杆的长度尺寸、铰接副的配合公差逐一进行参数绑定，确保后续修改尺寸时整体机构的约束关系不会失效。建模过程中对不同功能的构件做了区分设计，固定基座部分采用刚性结构设计，预留了标准安装孔位，可直接适配不同的实验台架安装需求；活动连杆部分根据受力路径做了轻量化处理，在保证结构刚度的前提下去除了非受力区域的冗余材料，铰接位置采用了标准的转动副配合结构，预留了润滑介质存储槽与耐磨衬套安装位，可有效降低长期运行过程中的铰接磨损。渲染阶段针对不同构件赋予了差异化的材质表现，固定基座采用哑光深灰金属材质模拟铸铁机架的质感，传动连杆分别采用蓝、绿、红等不同的高饱和度哑光工程塑料材质进行区分，方便观察者快速识别不同的运动构件，铰接点采用亮面金属材质模拟销轴的金属光泽，背景采用纯白色素面背景，避免多余元素干扰机构运动状态的展示。结构设计上严格遵循德斯蒂芬森机构的运动学特性，通过多组连杆的铰接配合实现特定轨迹的运动输出，设计阶段通过运动仿真模块反复验证了各构件的运动干涉情况，调整了三处连杆的铰接位置参数，确保机构在全行程运动过程中不会出现构件碰撞、死点卡顿的问题，同时对机构的运动输出轨迹做了可视化标记，可直观展示该连杆机构能够实现的特殊运动路径。设计思路围绕教学演示与机构研究的核心需求展开，既保留了机构的核心运动学特性，又对结构做了工程化优化，既可以作为机械原理课程的教学演示模型，也可以作为非标自动化设备中特殊运动轨迹输出机构的设计参考，模型中附带的运动分析数据可直接用于后续的动力学仿真计算，为后续的实物样机制作提供完整的三维数据支撑。
