RSV4三夹钳精密夹持工装结构设计

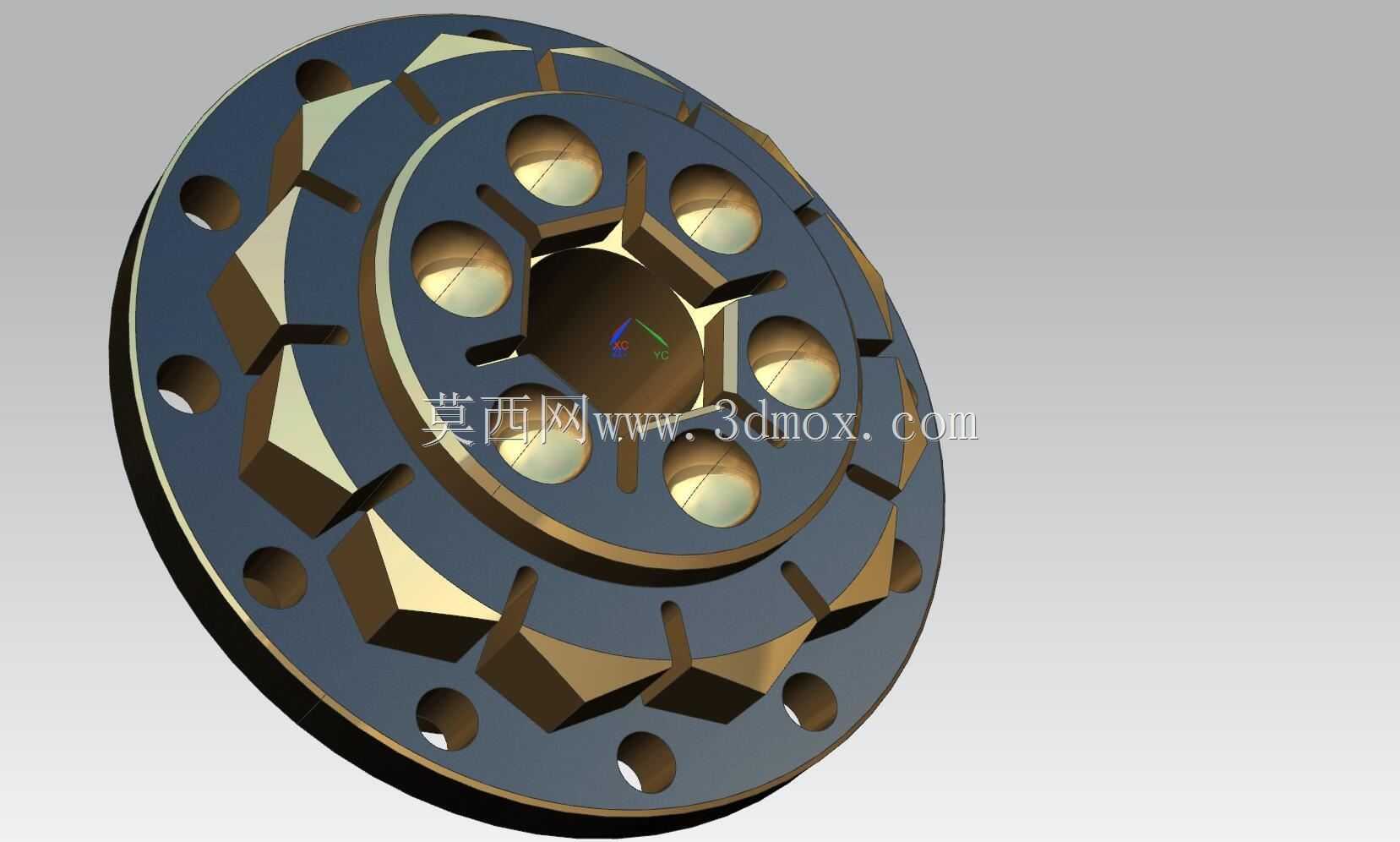

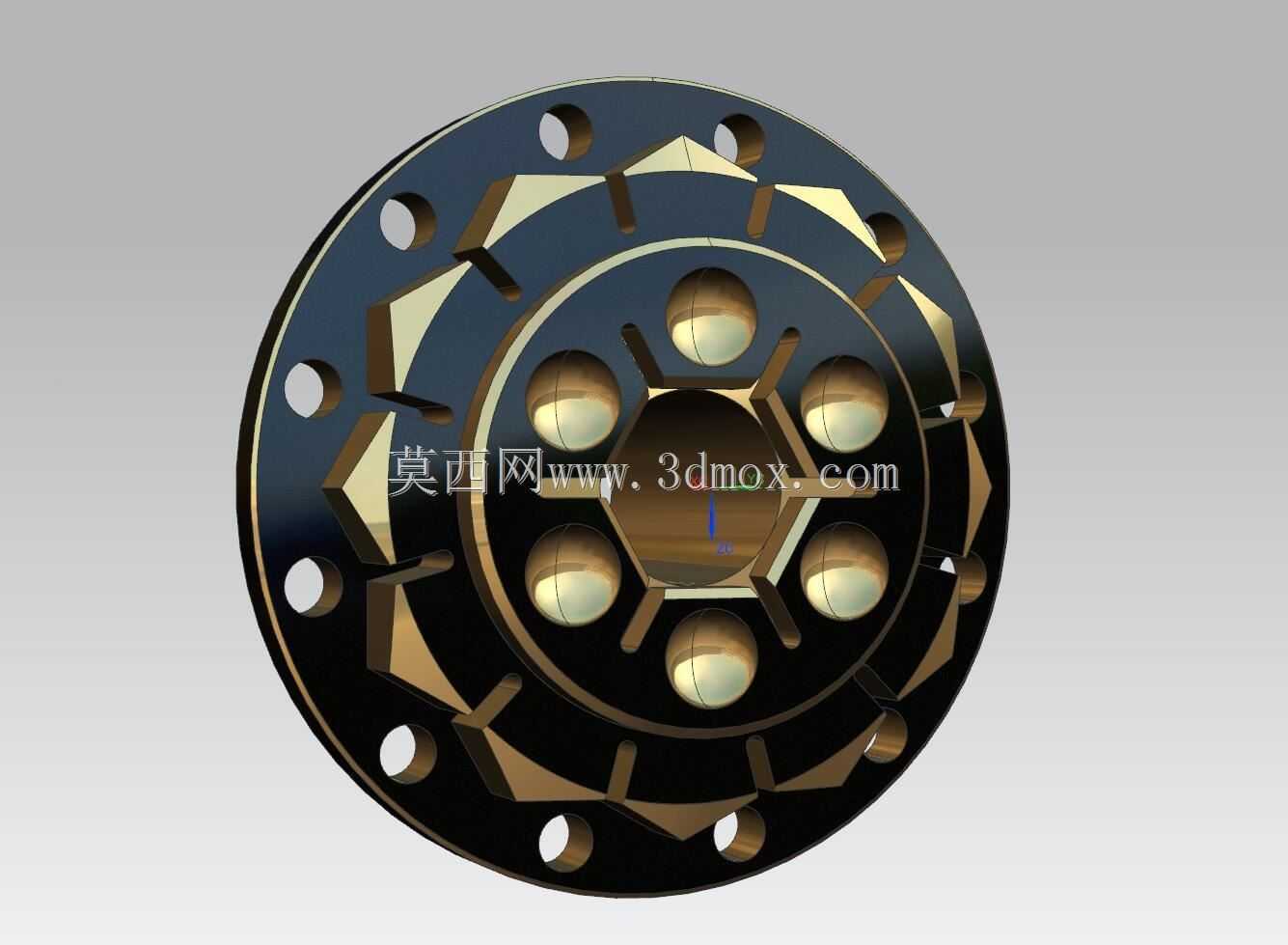

　　这款三夹钳结构主要面向高精度轴类、盘类零件的装夹作业场景，常见于精密加工工位、检测工位的工件固定环节，在小尺寸精密零部件的车削、磨削、动平衡检测等工序中承担核心夹持功能，能够在高转速工况下保持稳定的夹持力，避免工件出现偏心、窜动等影响加工或检测精度的问题。从结构设计逻辑来看，整体采用盘式集成布局，夹爪沿圆周方向三等分布置，这种排布方式能够让夹持力均匀作用在工件外圆或内孔表面，相比两爪夹持结构拥有更好的对中性，可自动修正工件装夹时的初始位置偏差，降低装夹找正的时间成本。夹爪的驱动槽采用斜楔式结构设计，通过中心驱动件的轴向移动带动三个夹爪同步径向收拢或张开，传动过程无额外传动间隙，重复装夹的定位精度可以控制在微米级，

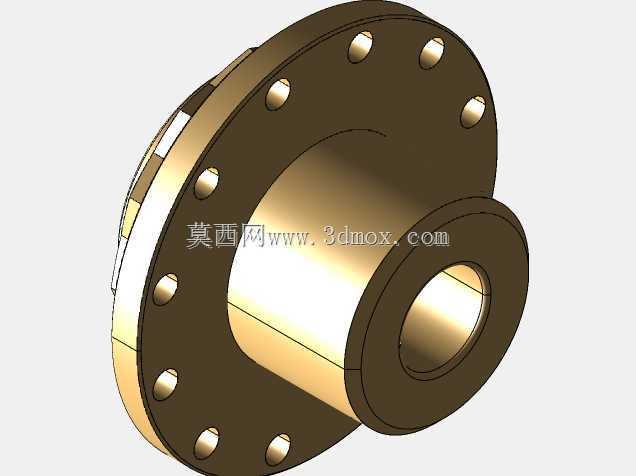

　　适配精密加工的公差要求。盘体上均匀分布的安装孔采用沉孔设计，能够直接通过螺栓将夹钳整体固定在设备主轴端面或工作台安装面上，安装孔的位置度公差严格匹配通用主轴的安装法兰尺寸，不需要额外制作过渡连接板即可完成装配，有效压缩设备改造的准备周期。夹爪的夹持面做了分段式结构处理，靠近中心的位置设置有适配小直径工件的V型定位面，外侧的平面夹持段可适配大直径盘类零件的装夹，单款夹钳可覆盖一定尺寸范围内的工件装夹需求，减少工位上更换夹具的频次。盘体边缘设置的减重孔在不降低整体结构刚性的前提下，有效降低了夹钳的整体转动惯量，当夹钳随主轴做高速旋转时，更小的转动惯量能够降低主轴的启动负载，同时减少高速旋转时的动不平衡量，提升设备运行的稳定性。

　　夹爪与盘体的配合面采用高精度研磨处理，滑动间隙控制在合理范围内，既保证夹爪滑动顺畅无卡滞，又避免间隙过大导致的夹持精度损失，长期使用后磨损量极小，能够长时间保持稳定的装夹精度。在实际选型应用时，需要注意匹配驱动件的行程参数，确保夹爪的张开行程能够覆盖待装夹工件的最大外径，同时要核算夹持力是否匹配工件的加工负载，避免高速切削时工件出现打滑移位的问题。
