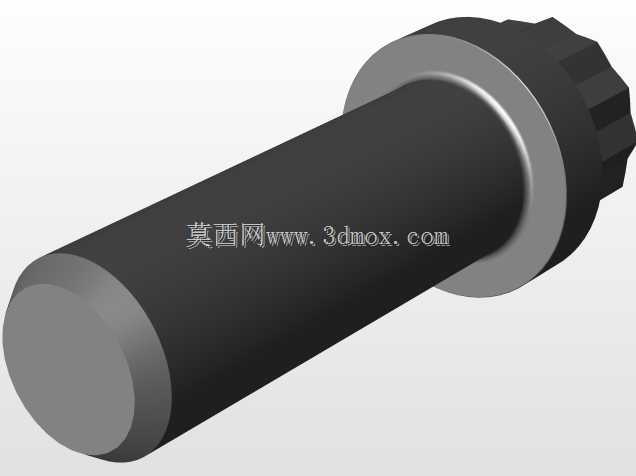

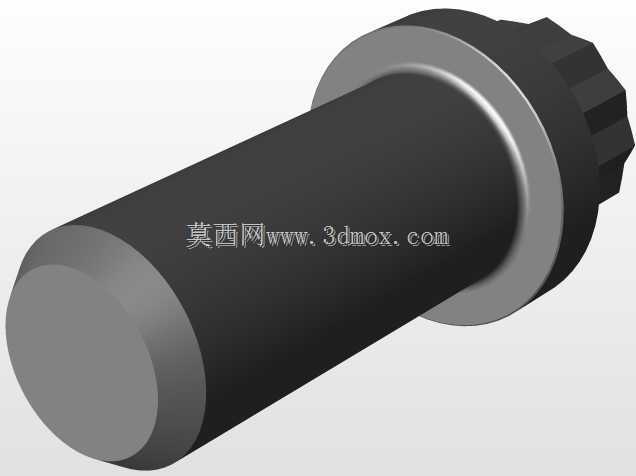

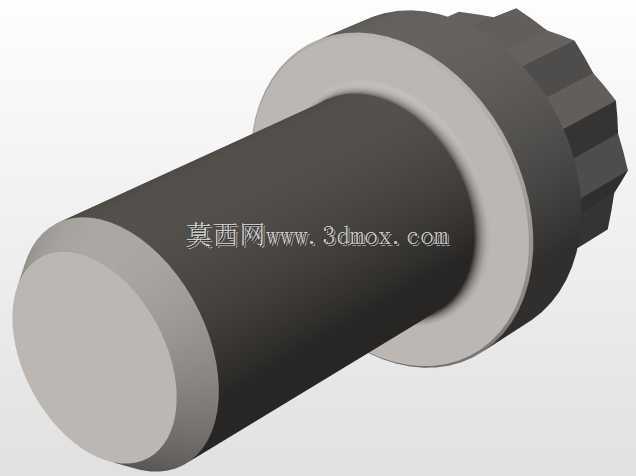

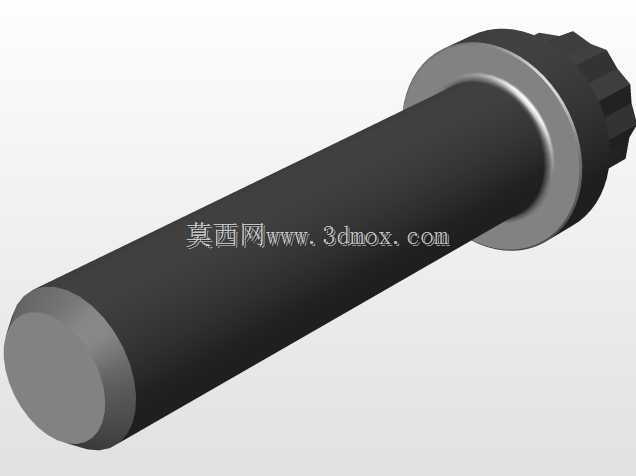

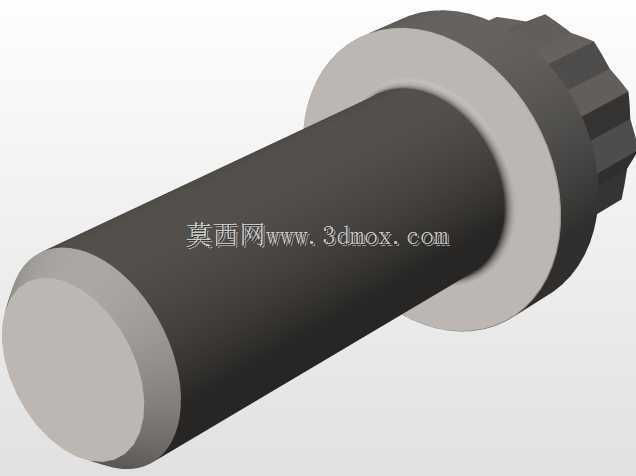

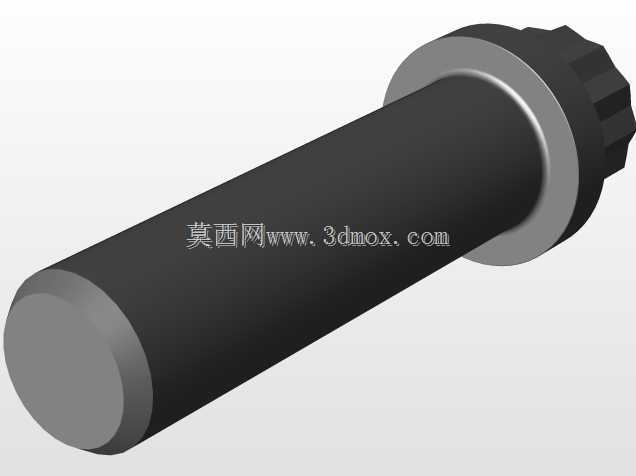

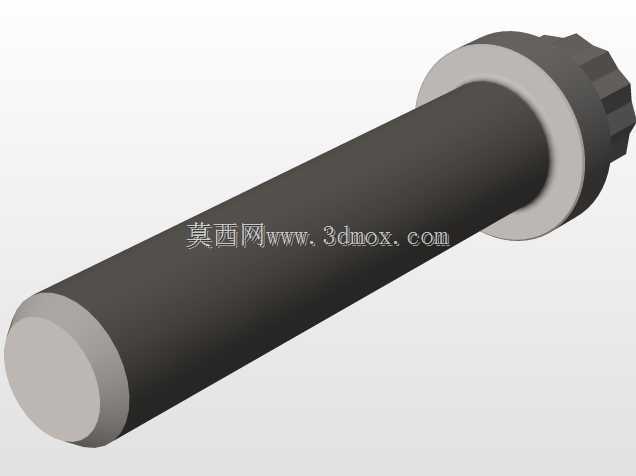

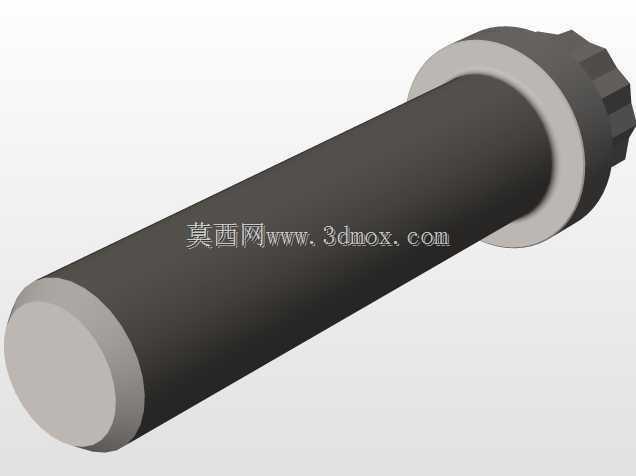

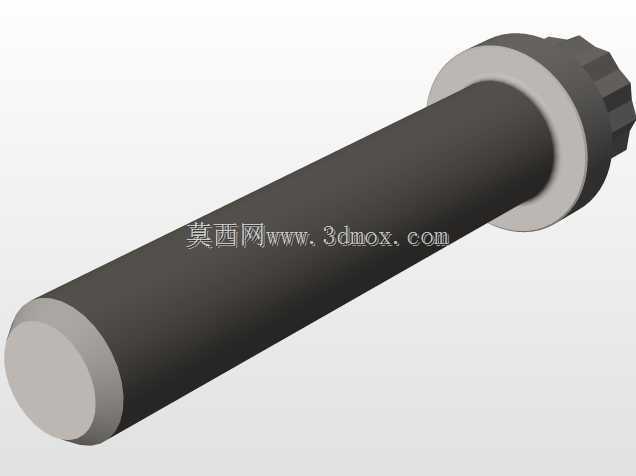

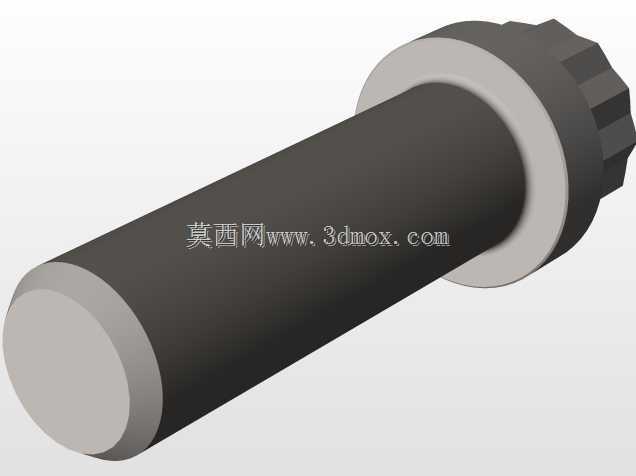

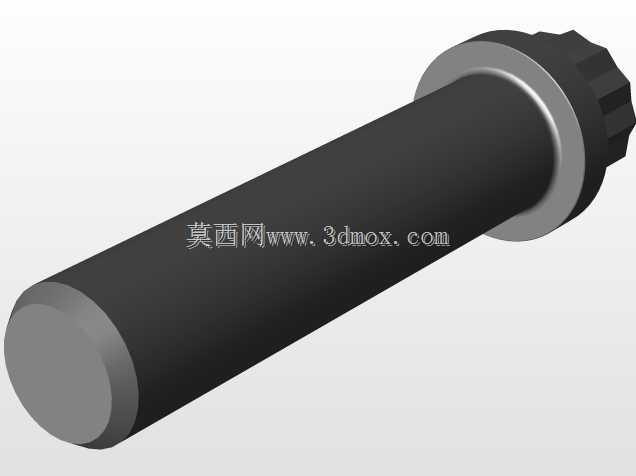

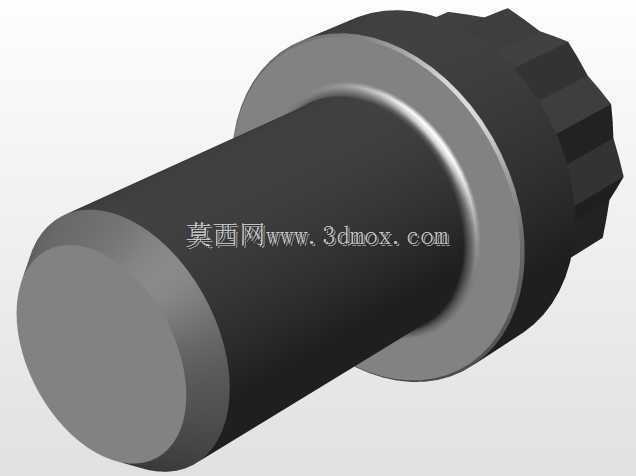

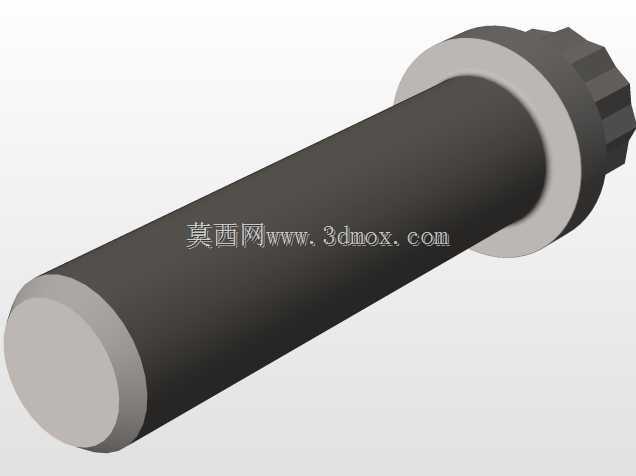

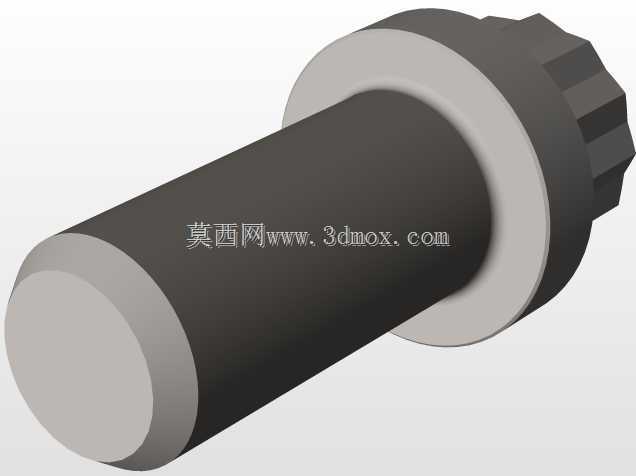

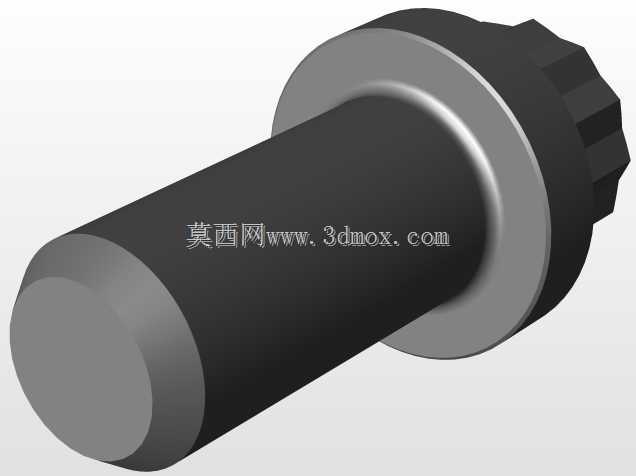

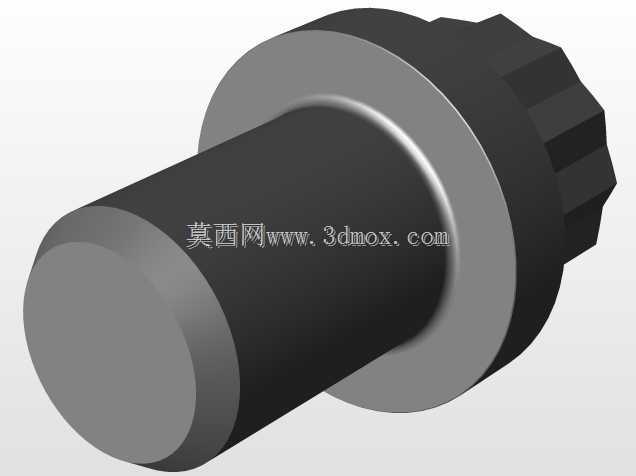

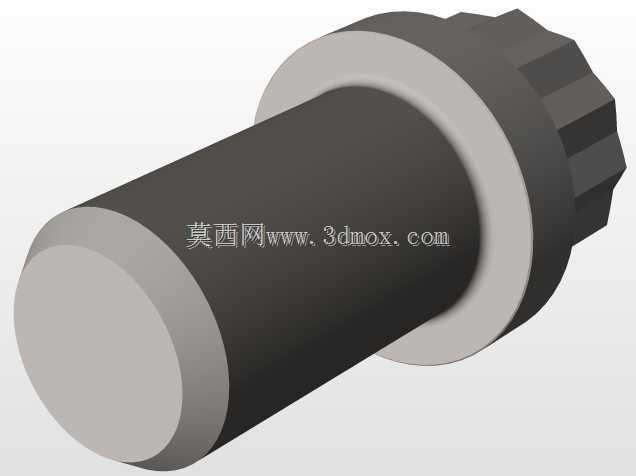

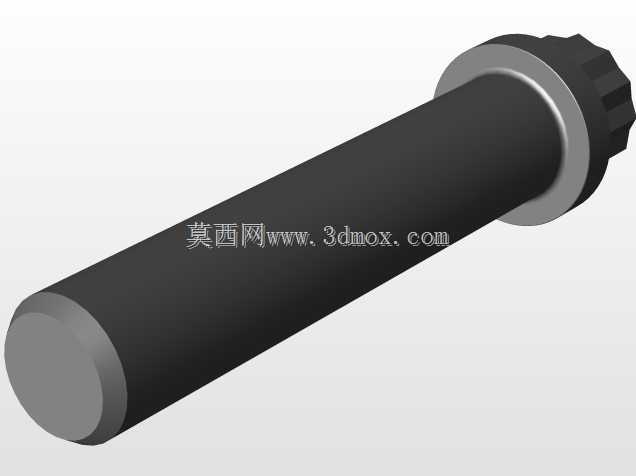

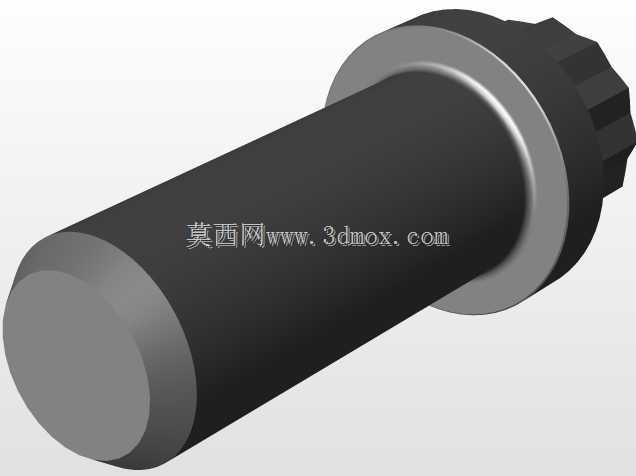

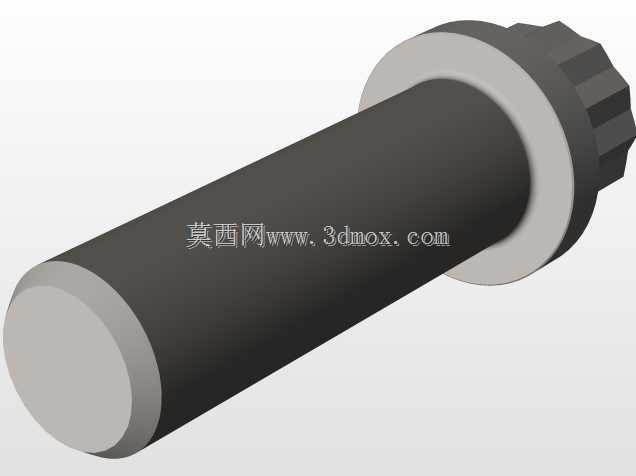

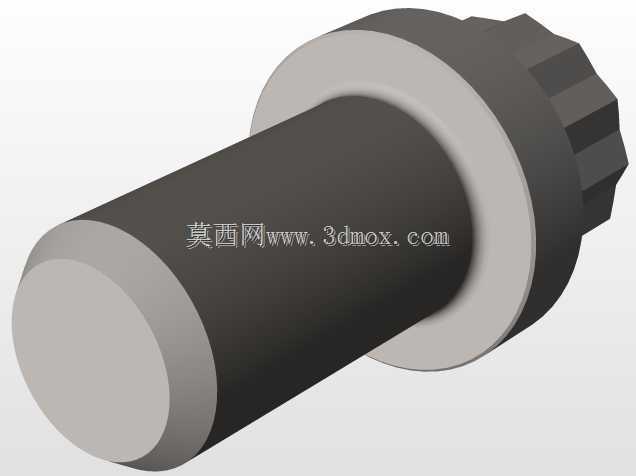

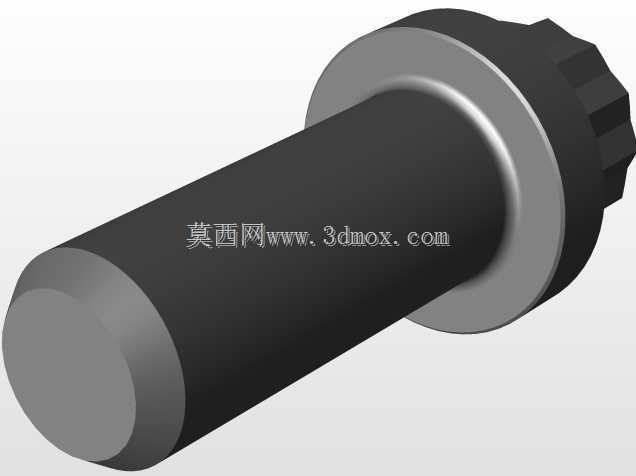

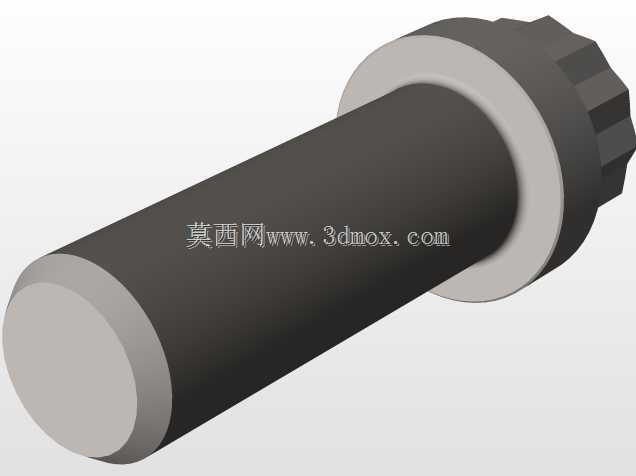

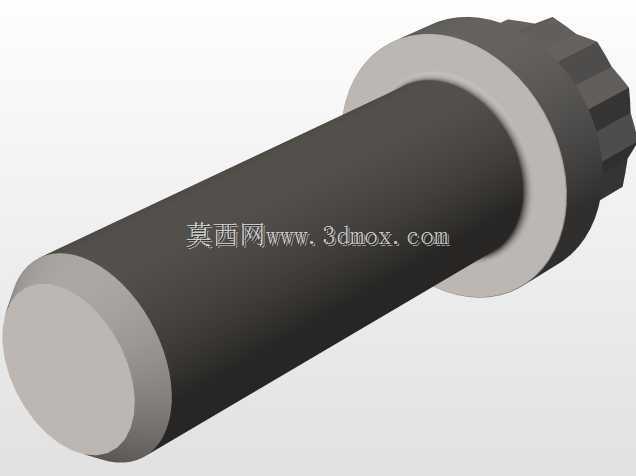

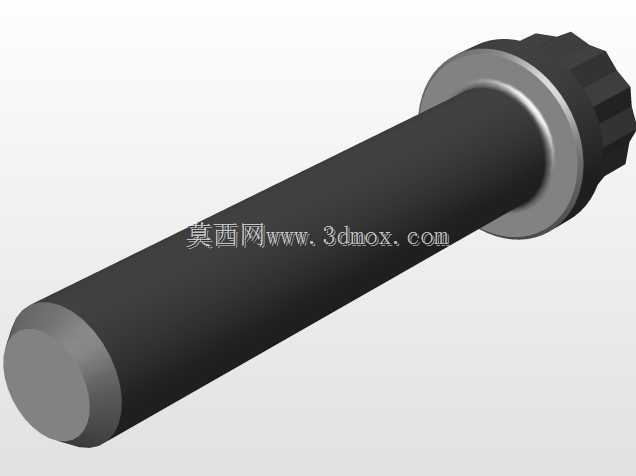

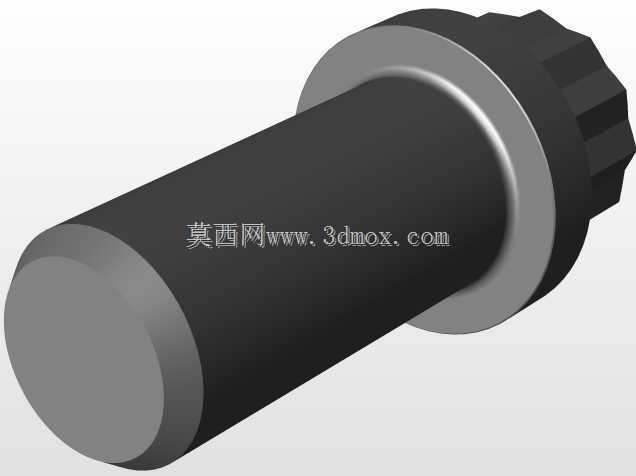

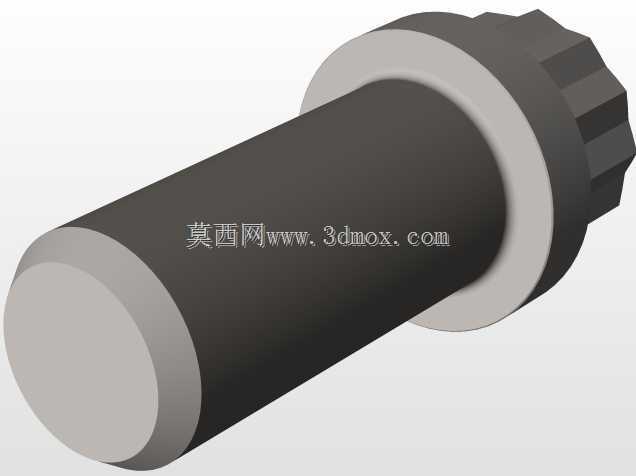

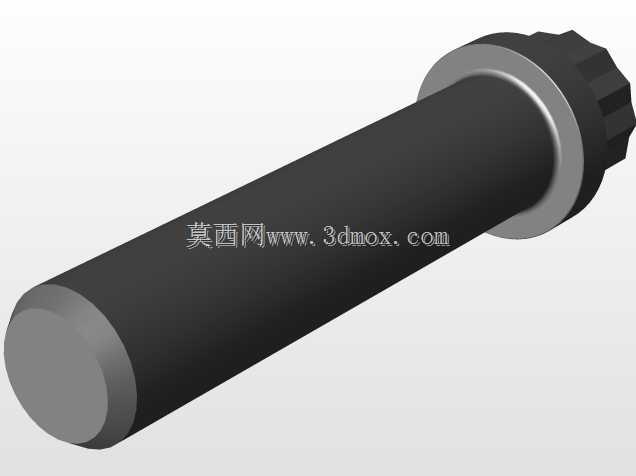

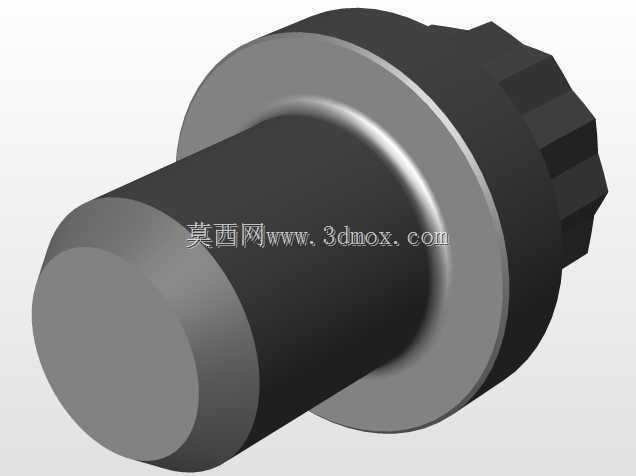

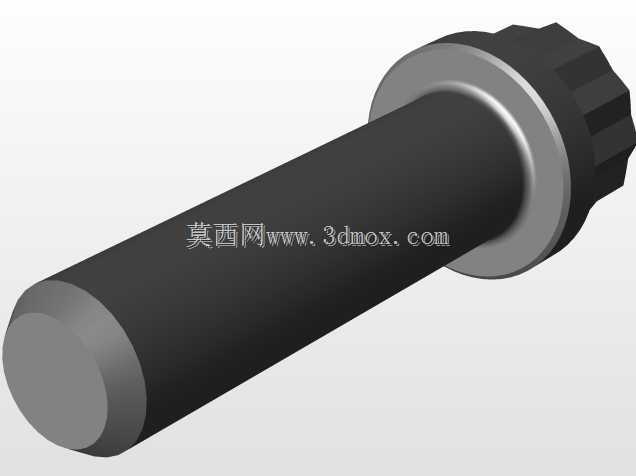

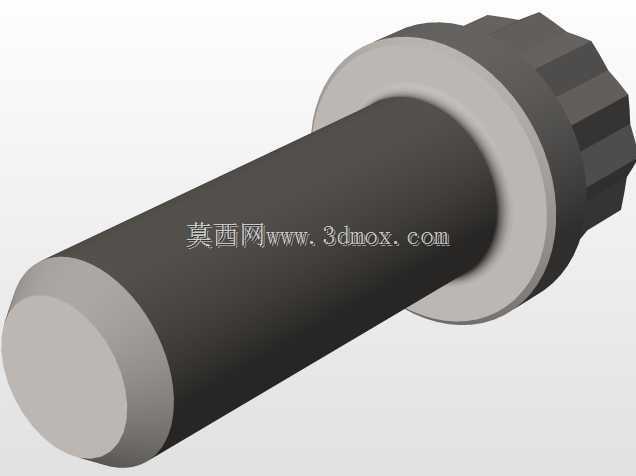

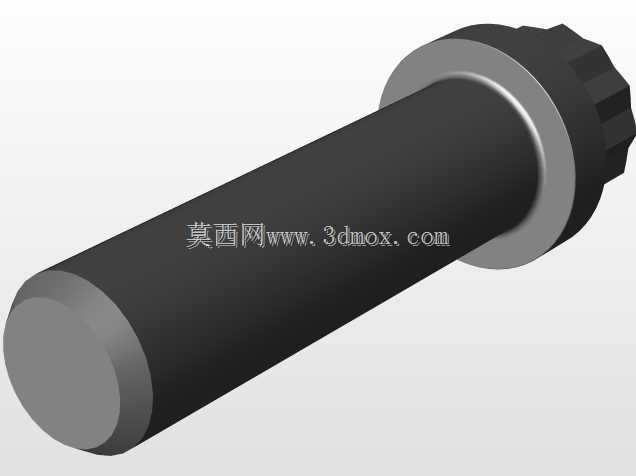

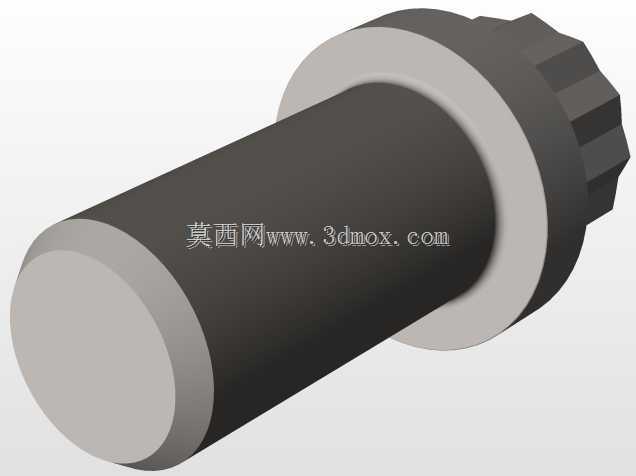

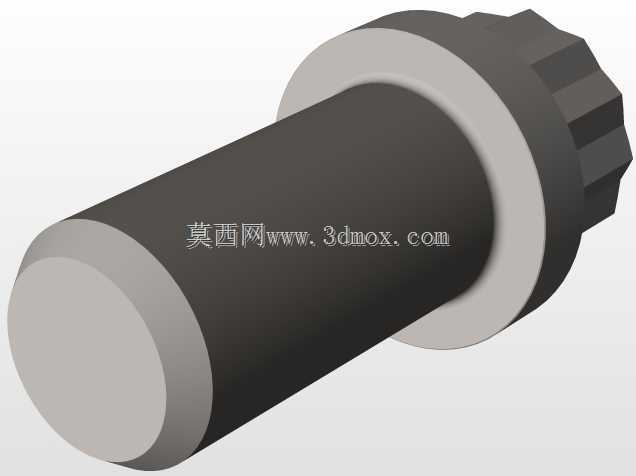

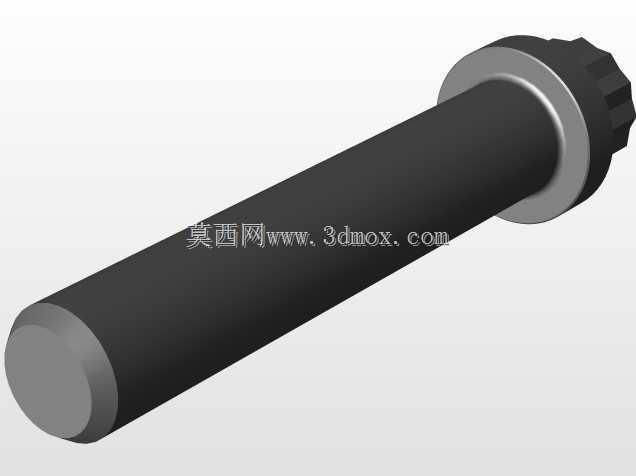

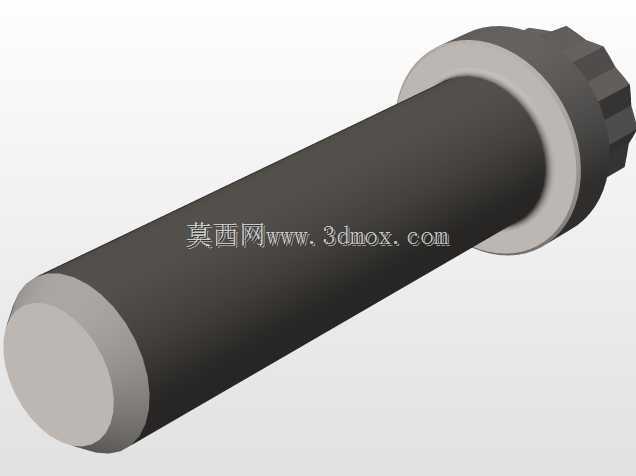

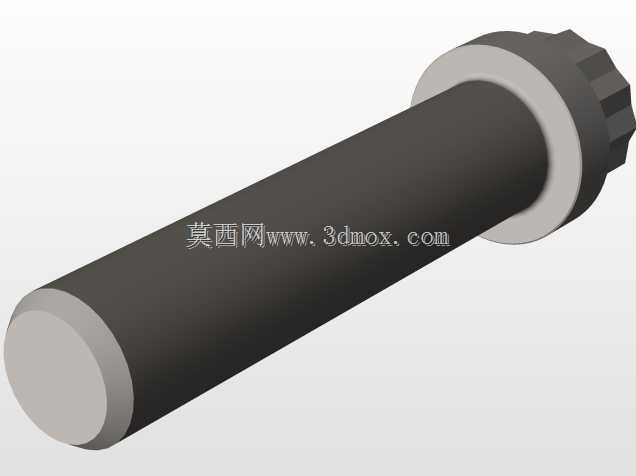

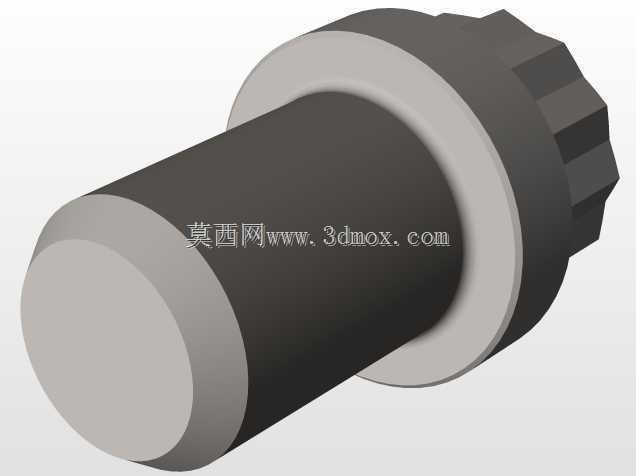

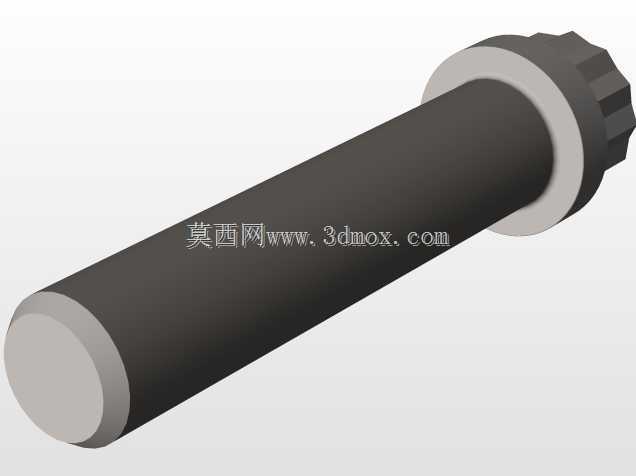

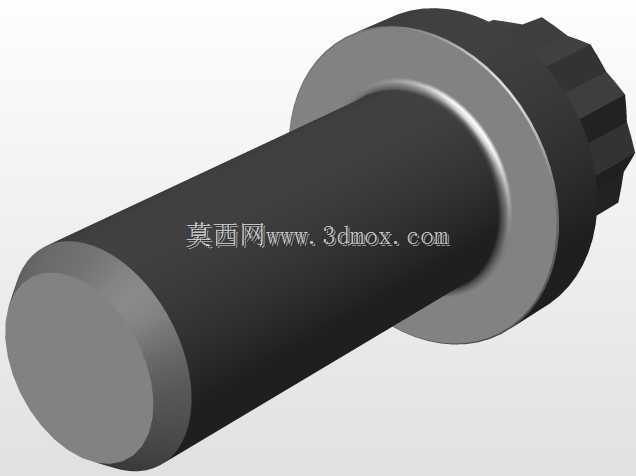

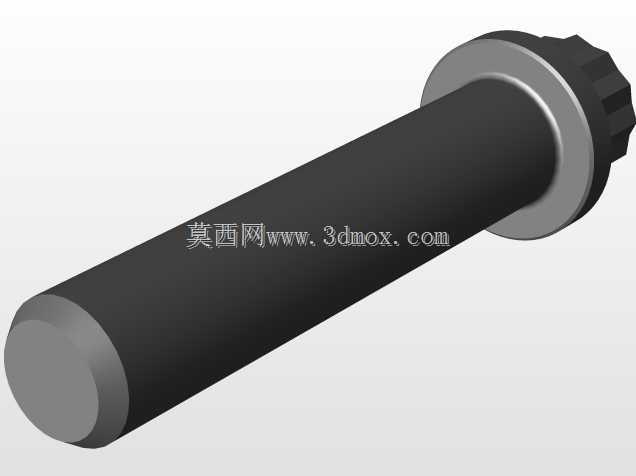

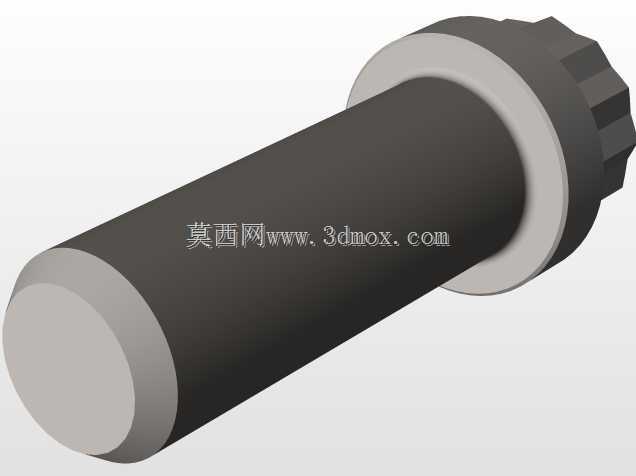

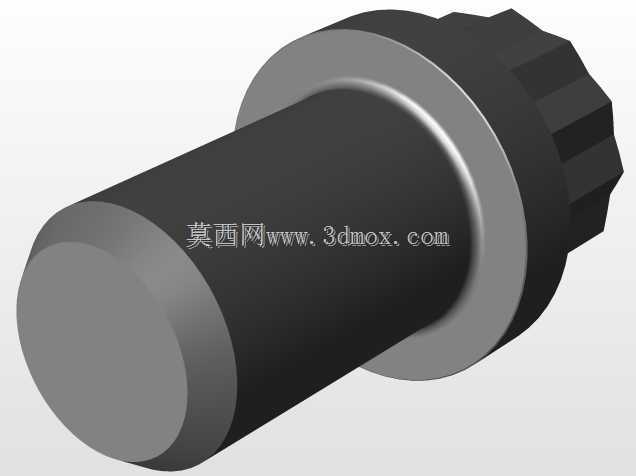

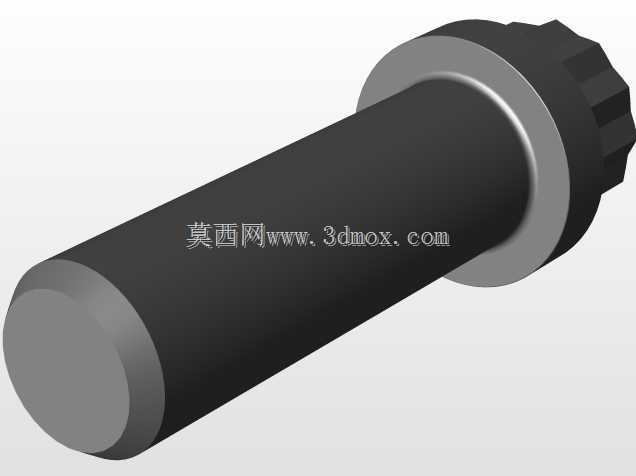

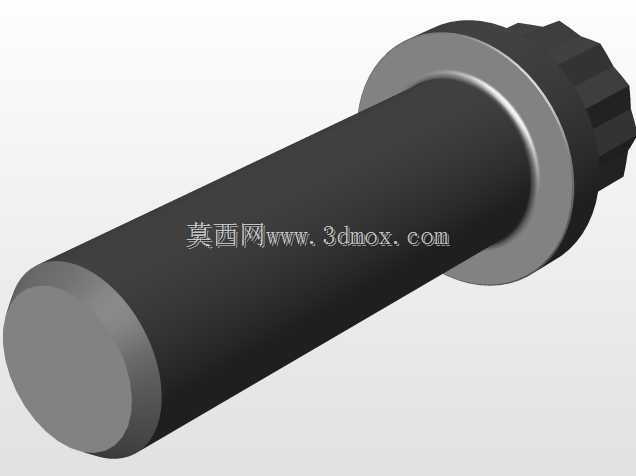

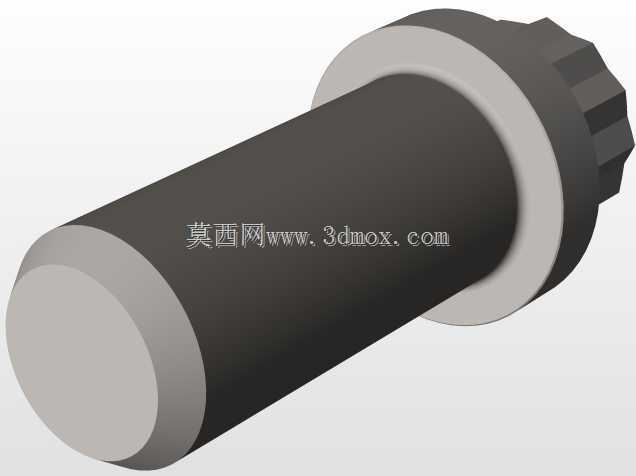

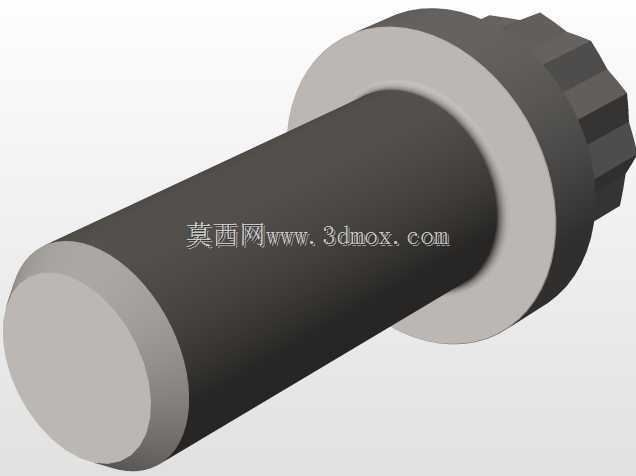

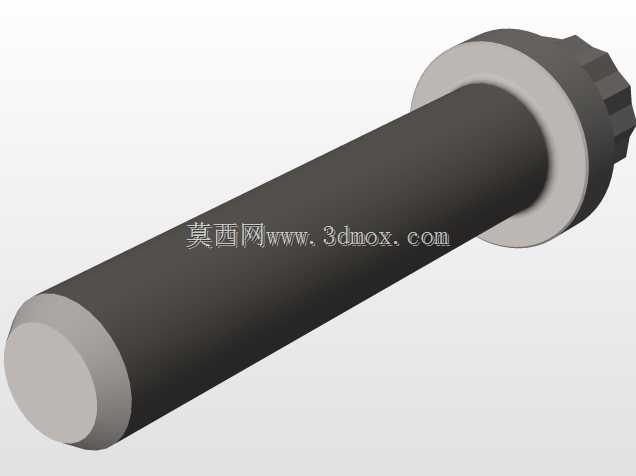

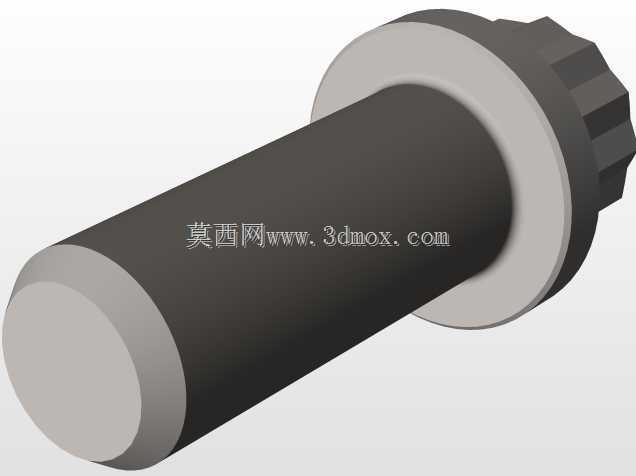

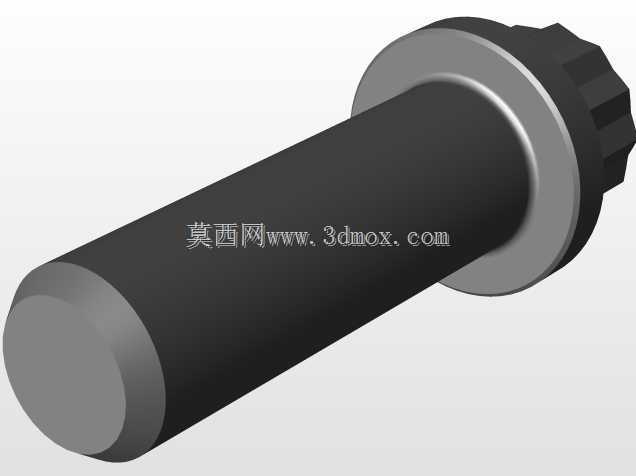

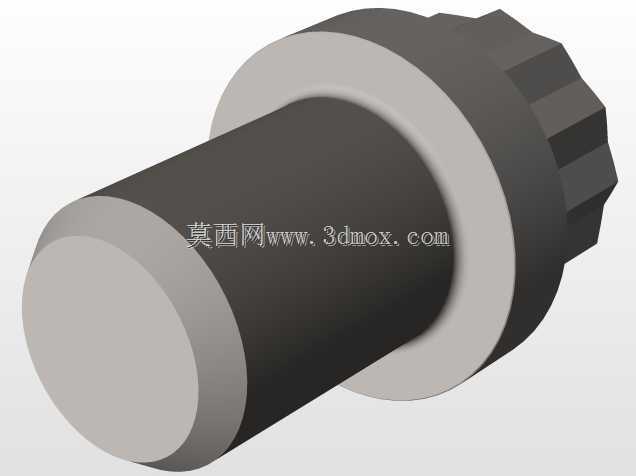

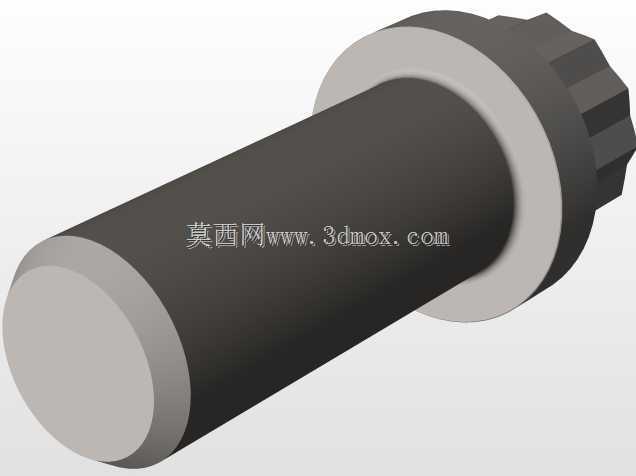

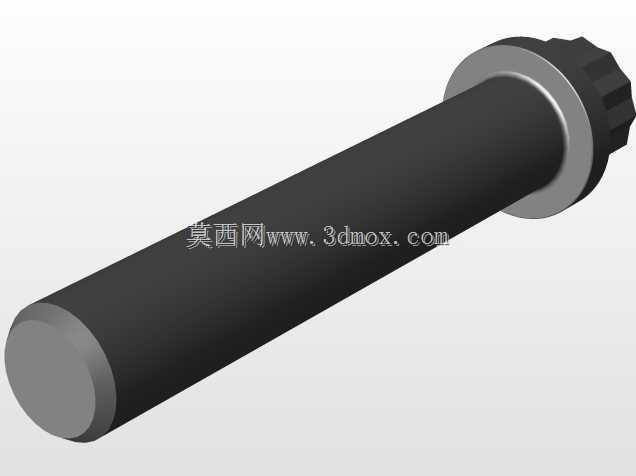

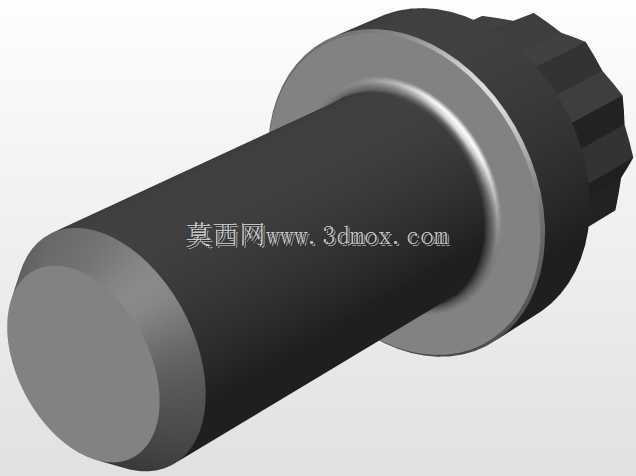

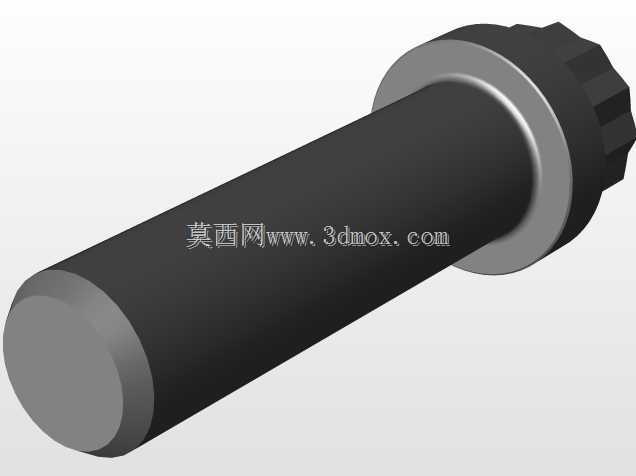

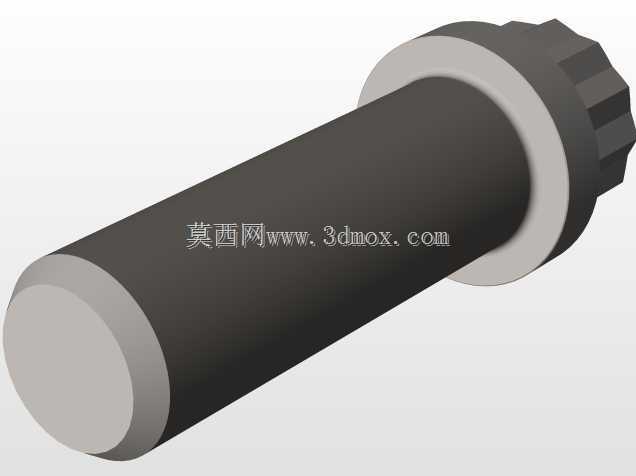

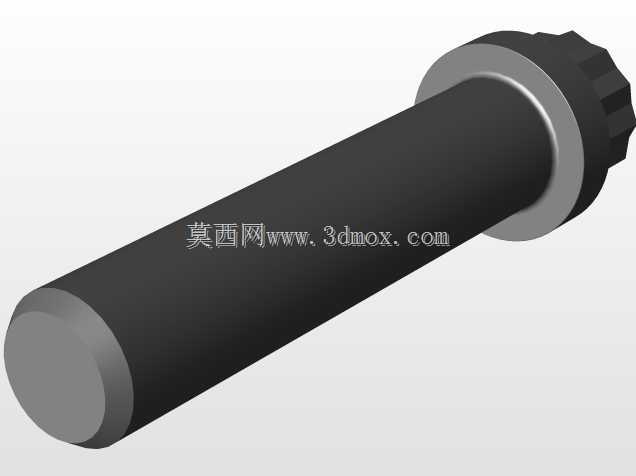

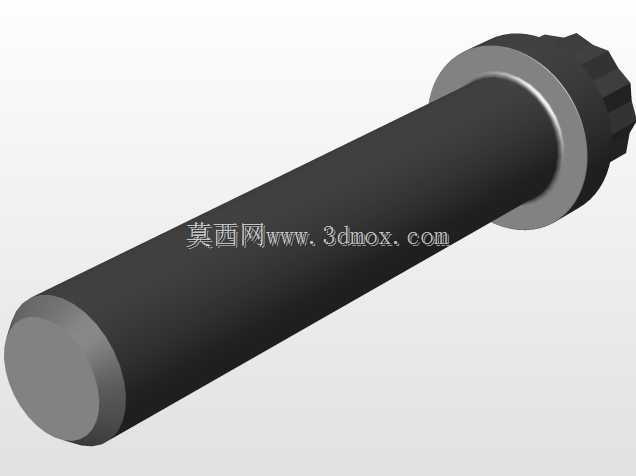

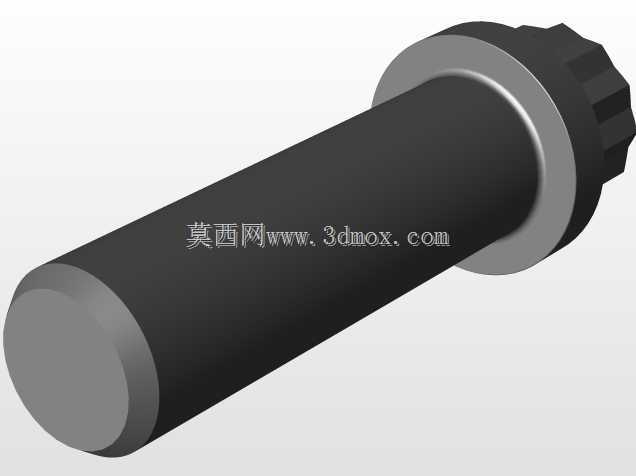

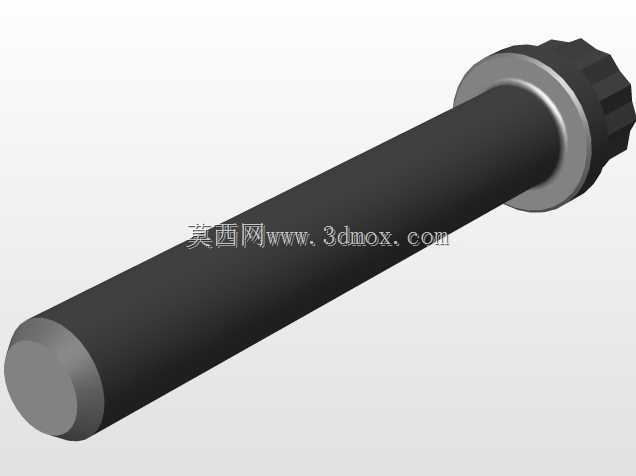

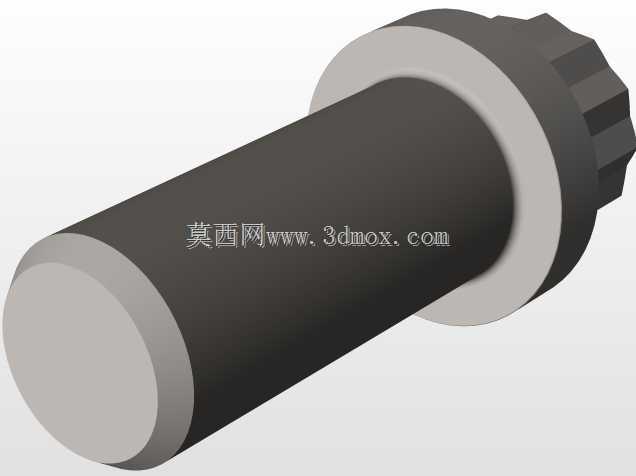

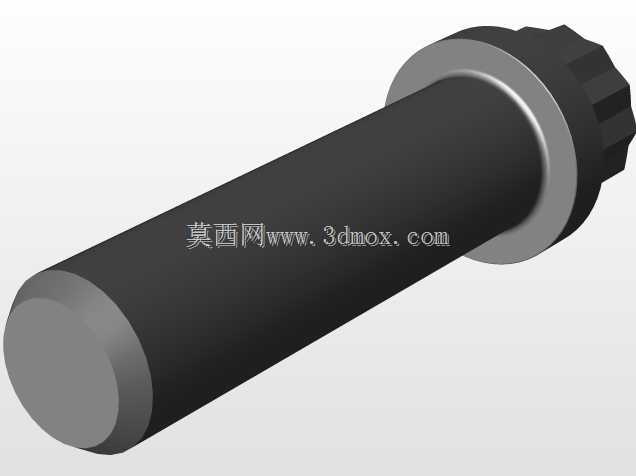

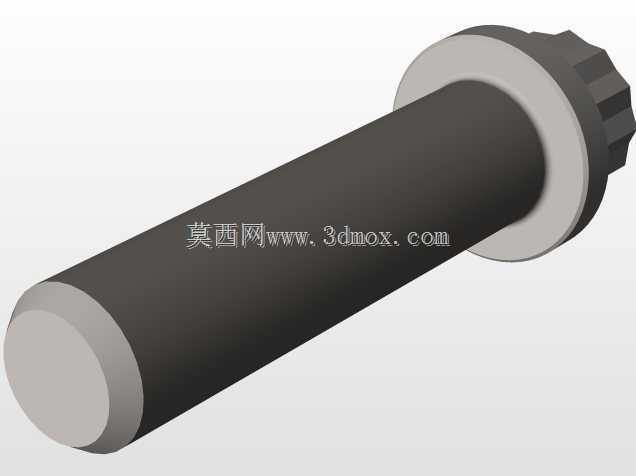

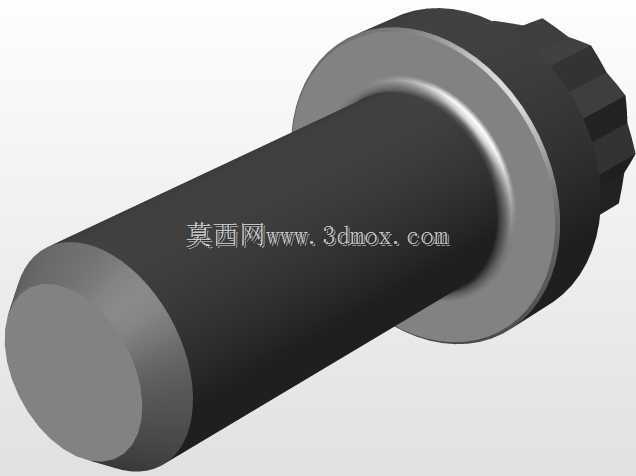

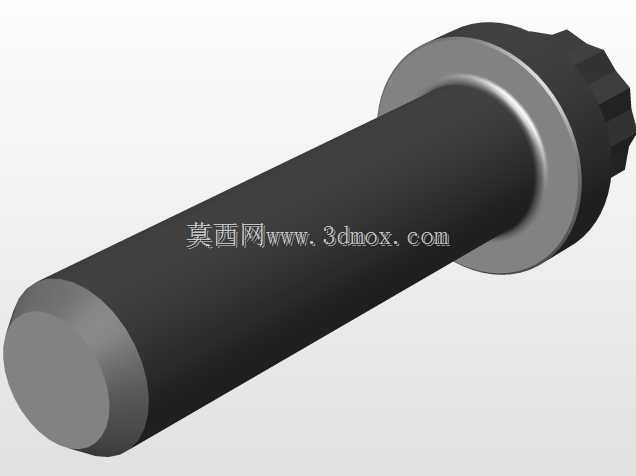

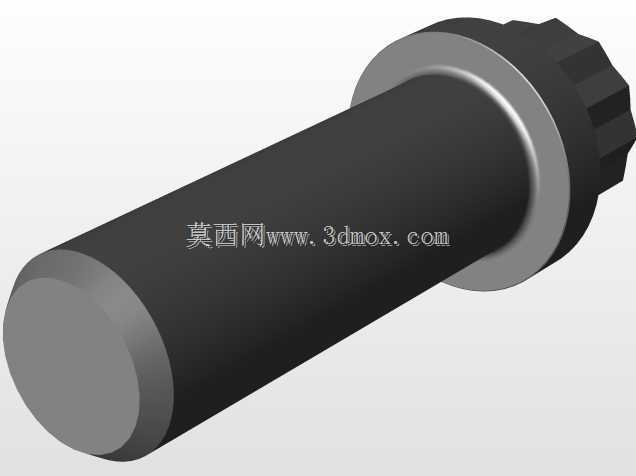

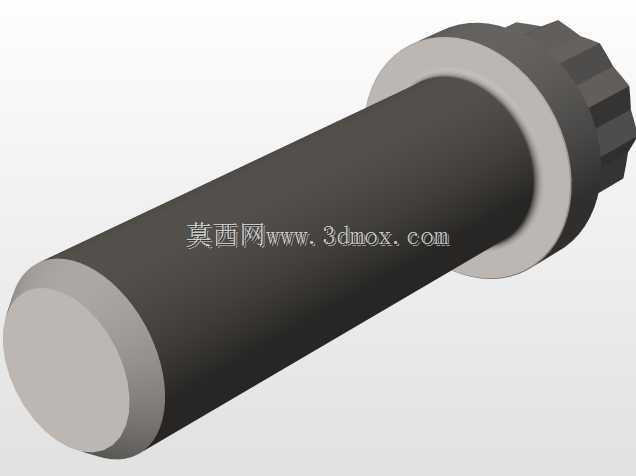

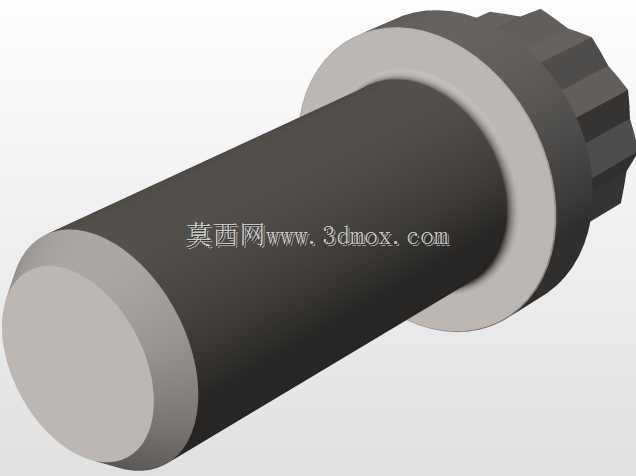

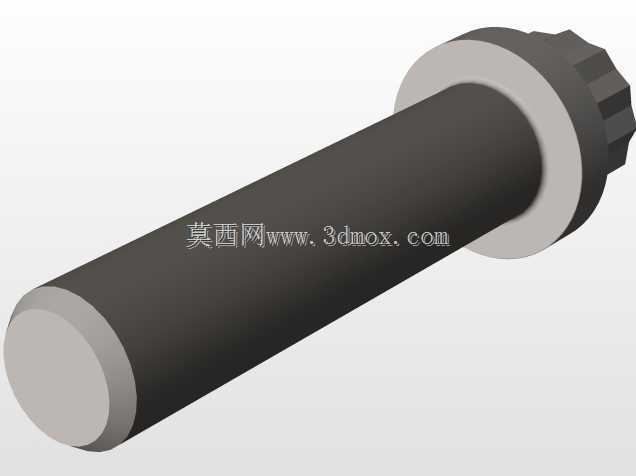

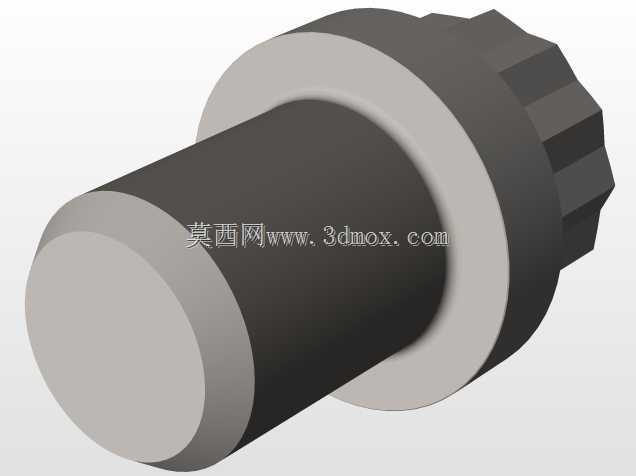

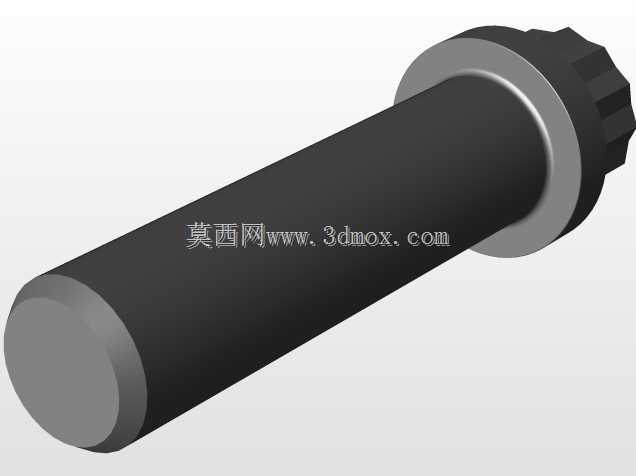

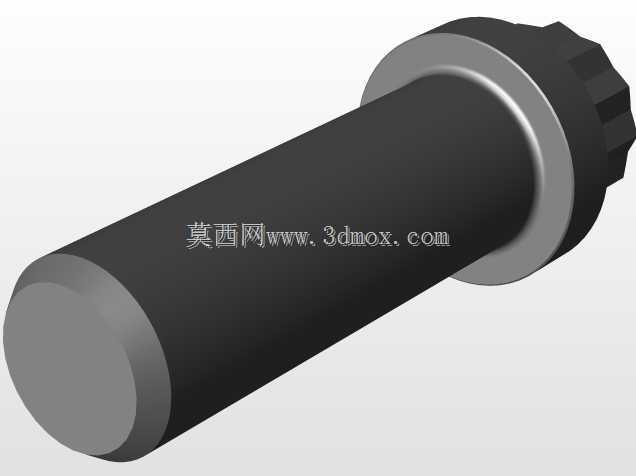

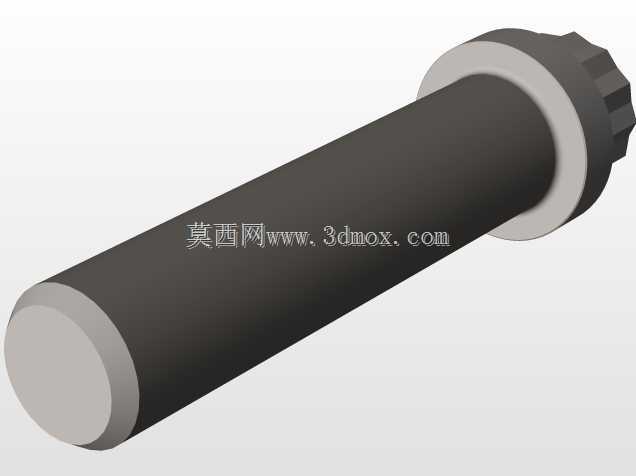

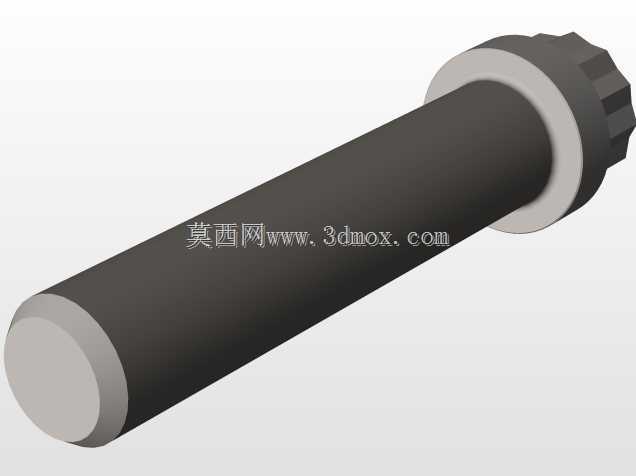

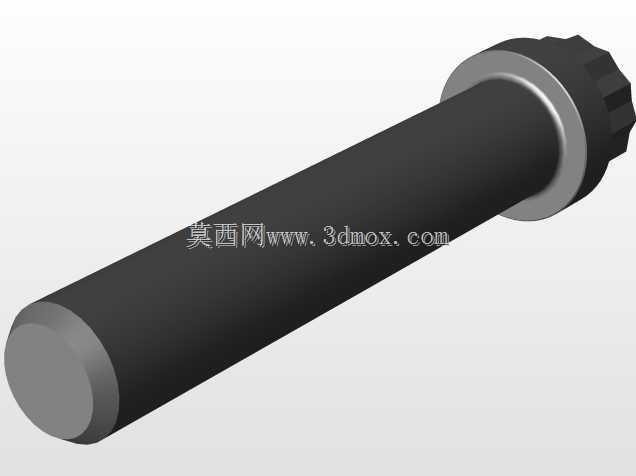

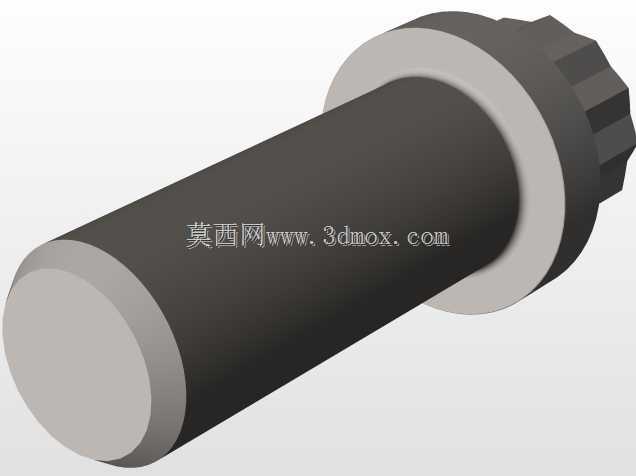

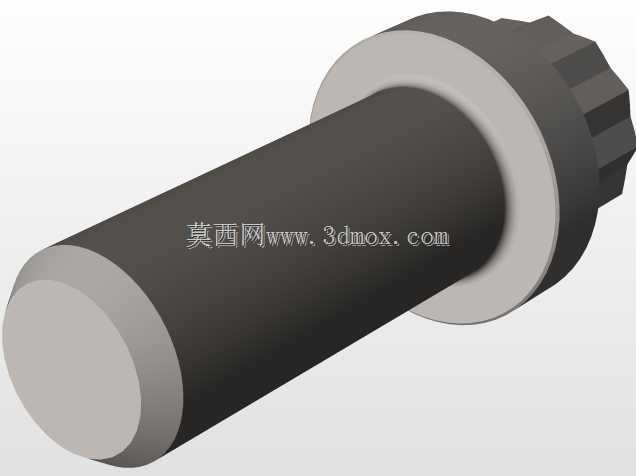

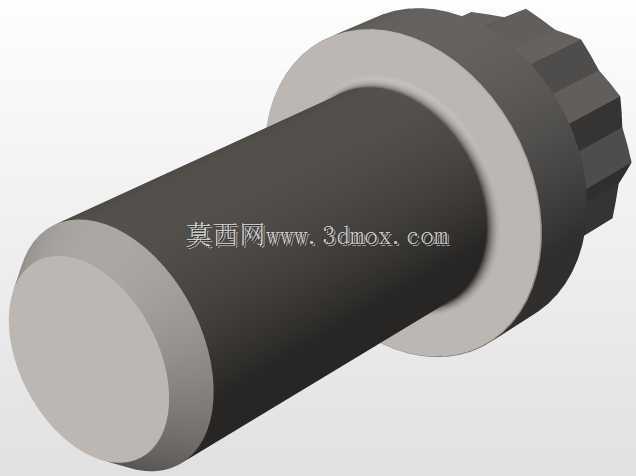

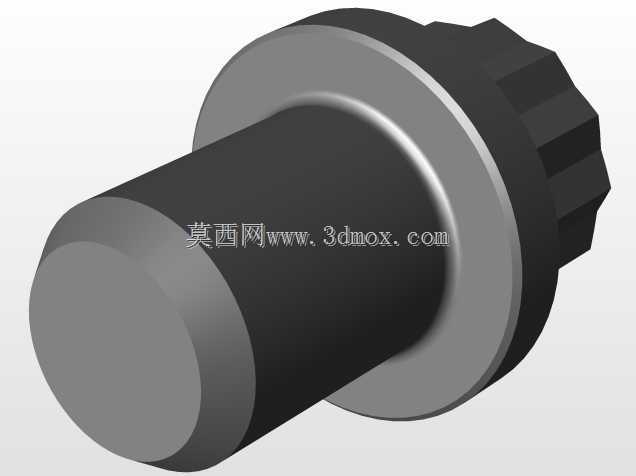

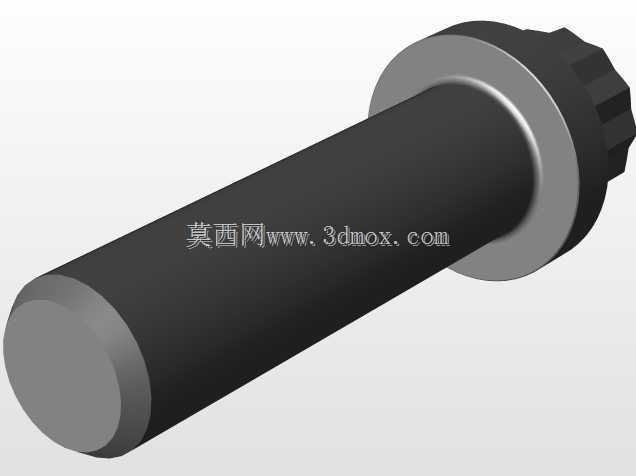

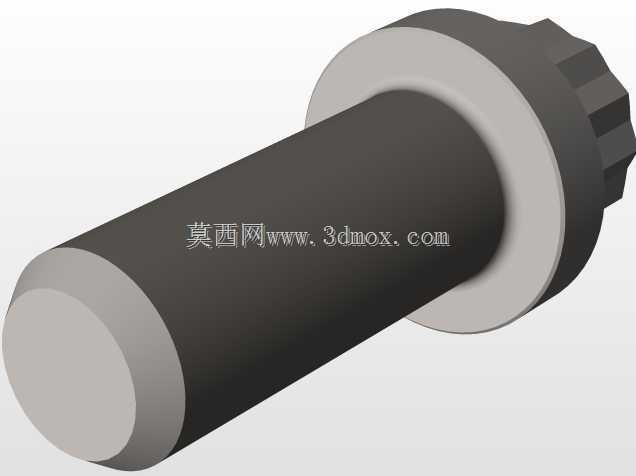

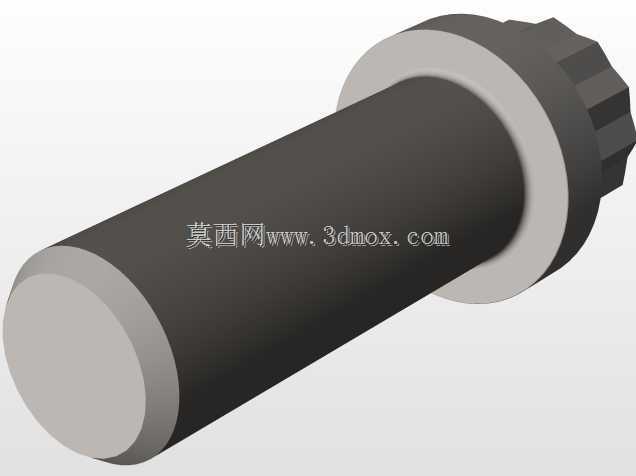

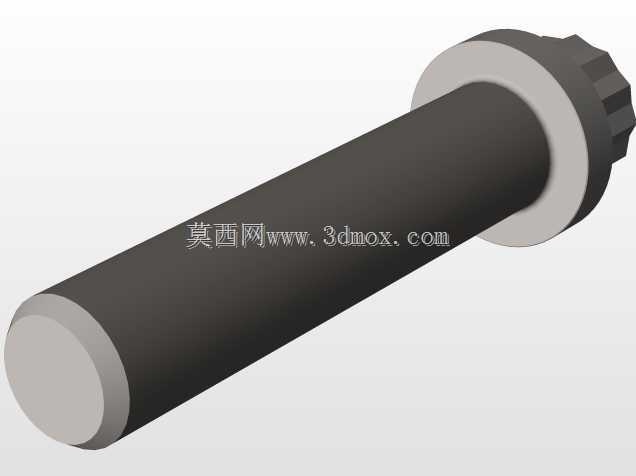

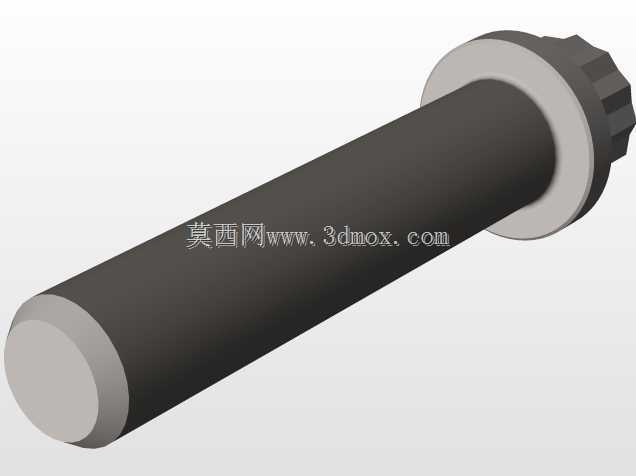

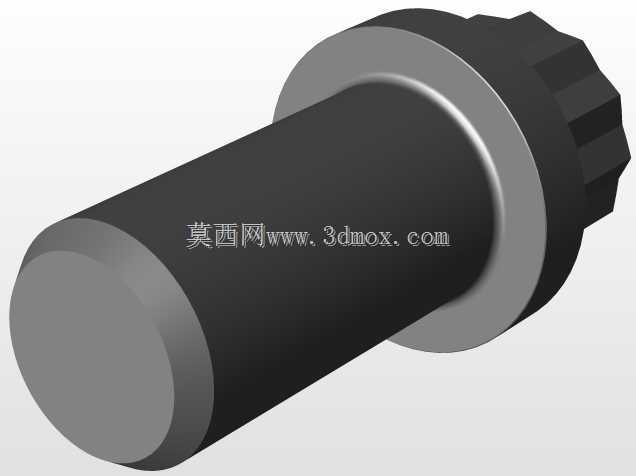

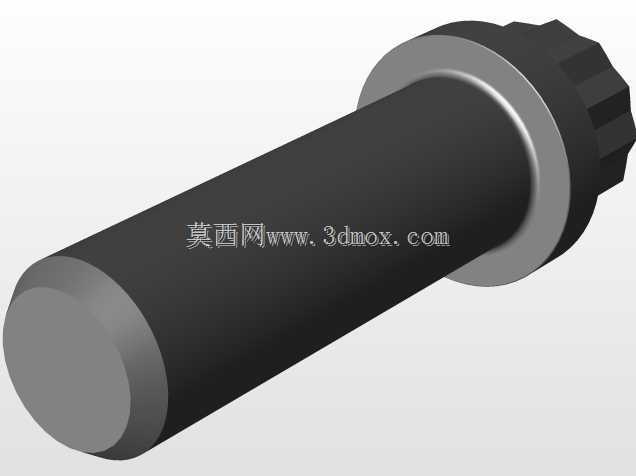

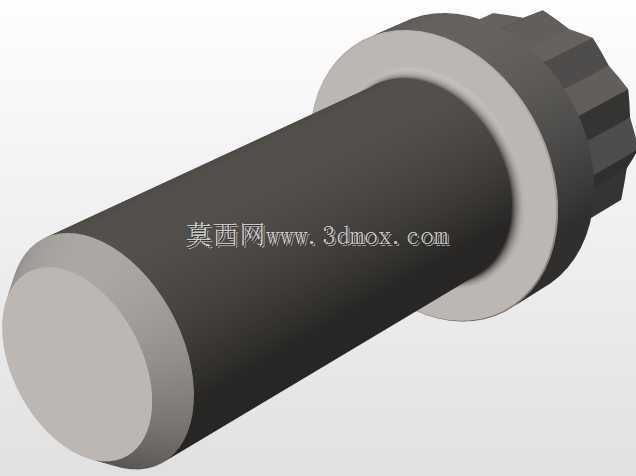

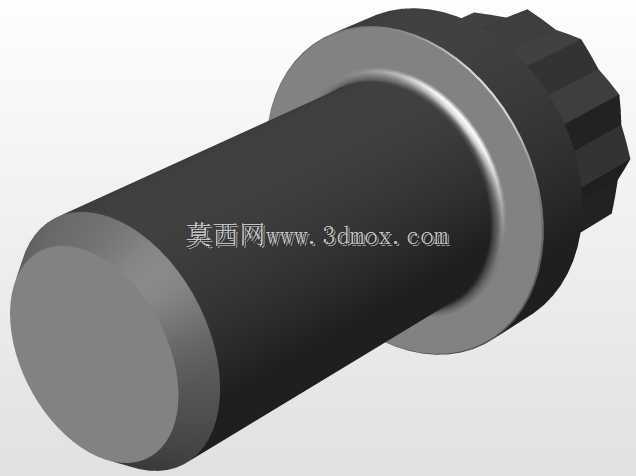

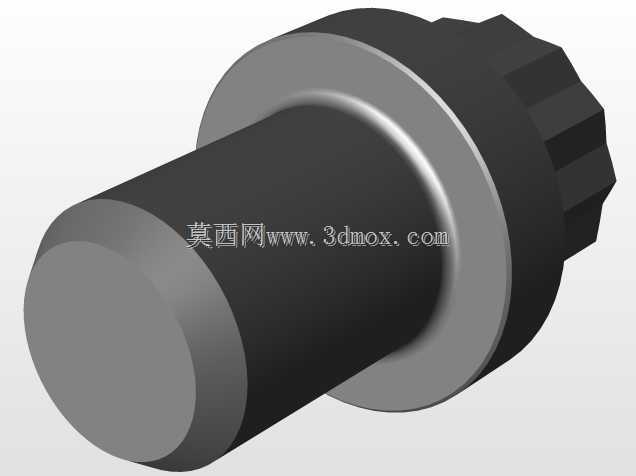

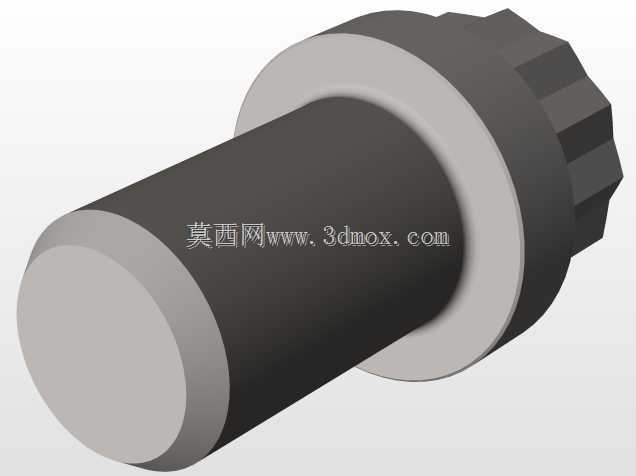

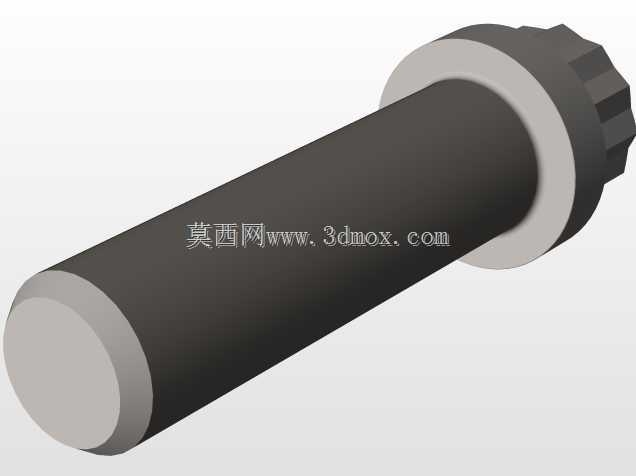

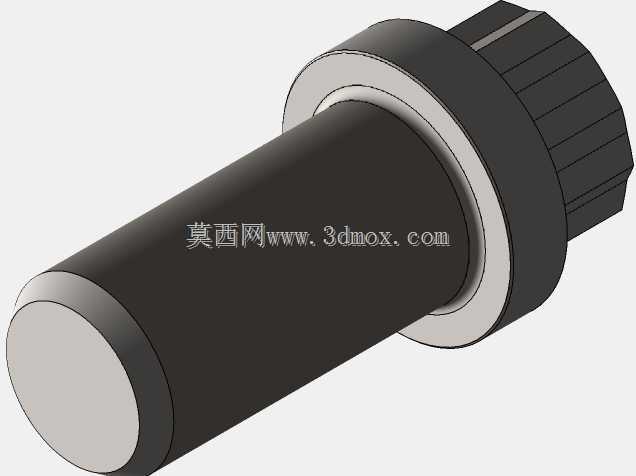

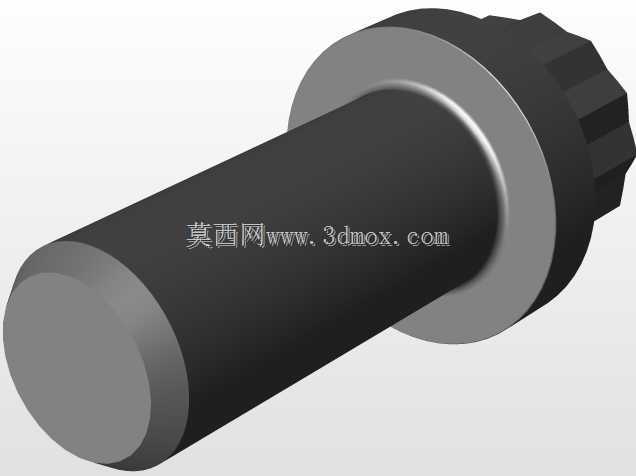

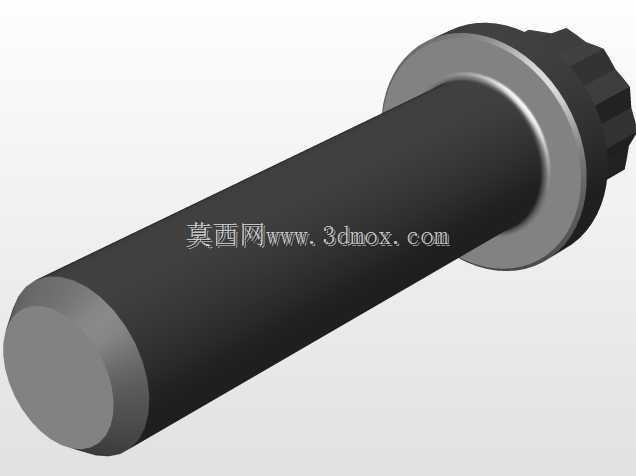

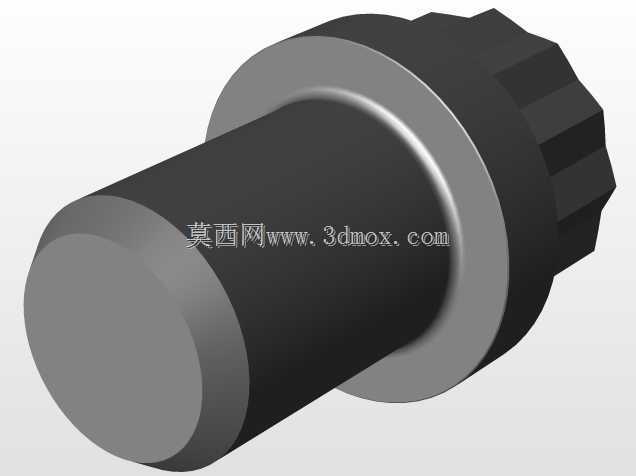

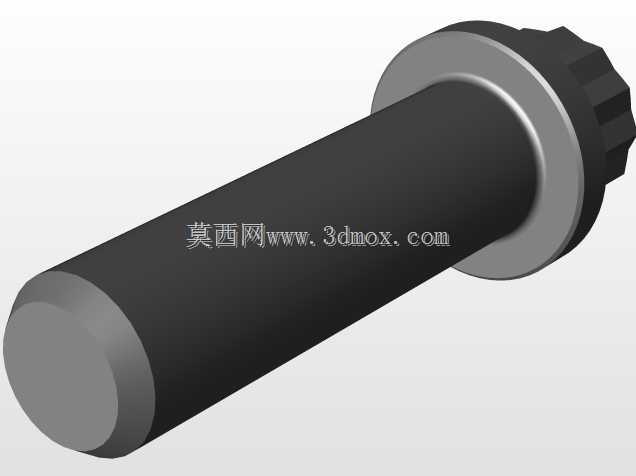

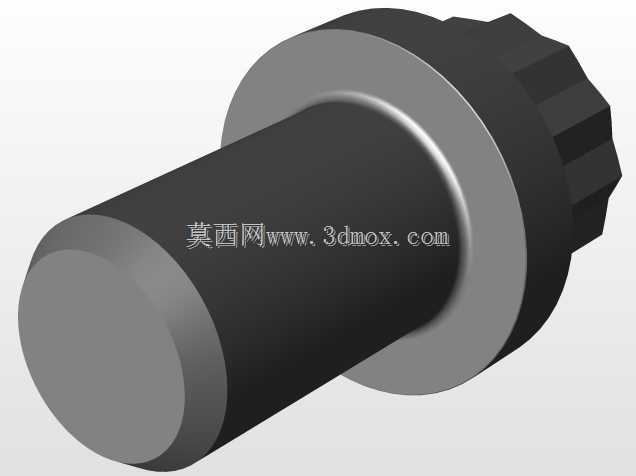

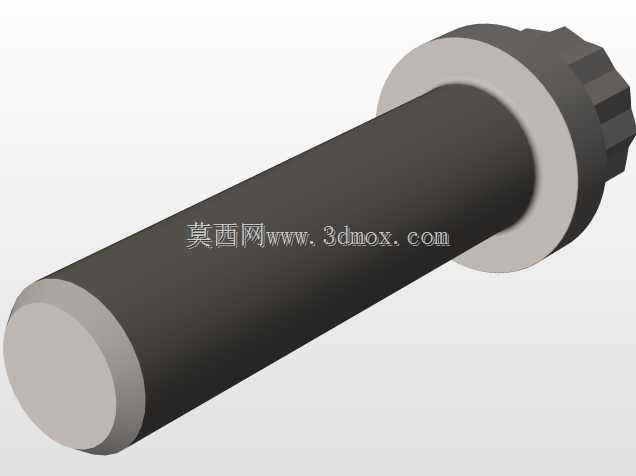

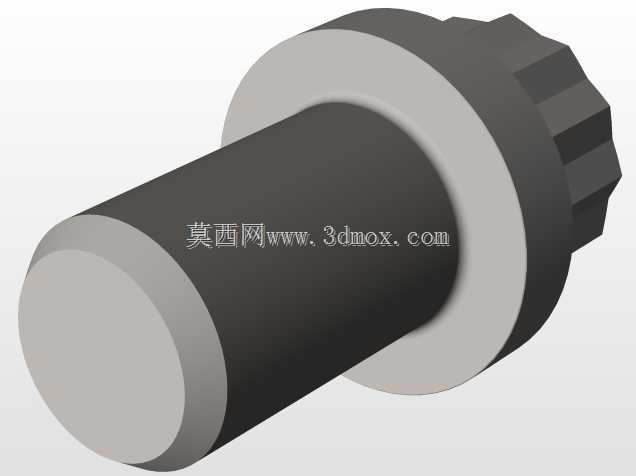

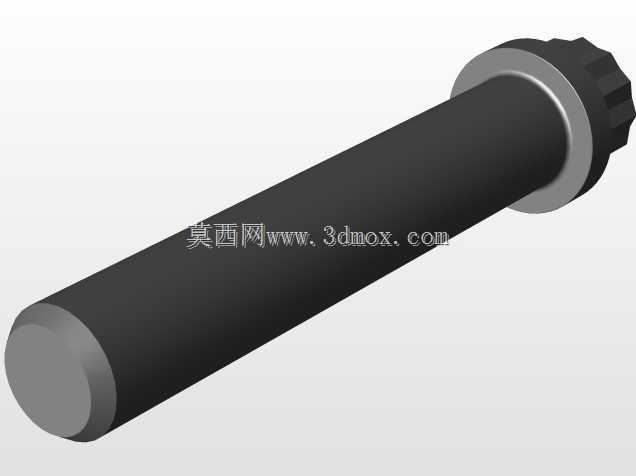

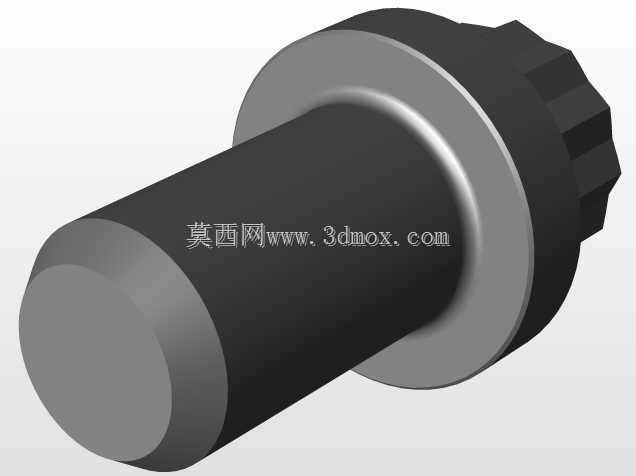

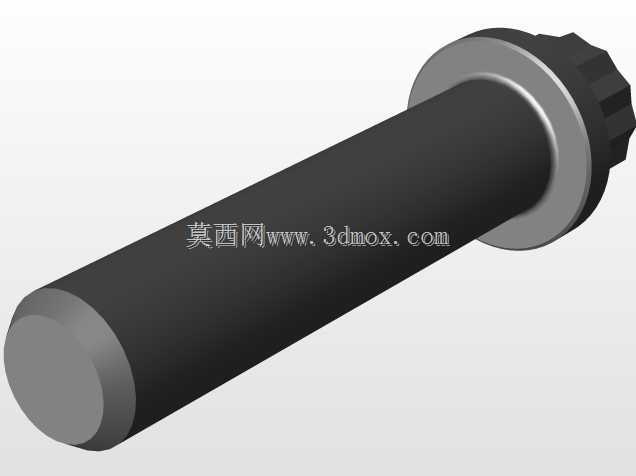

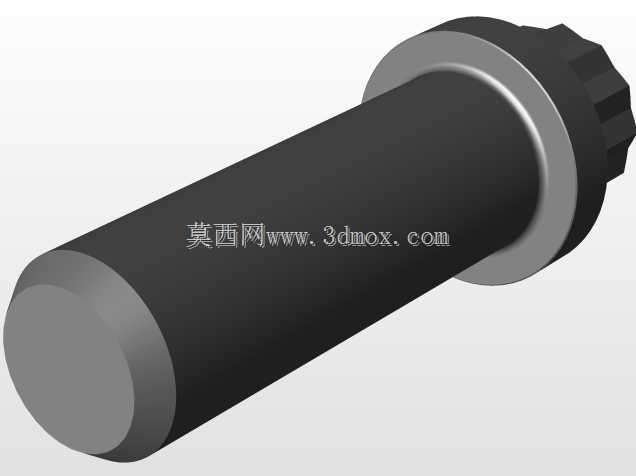

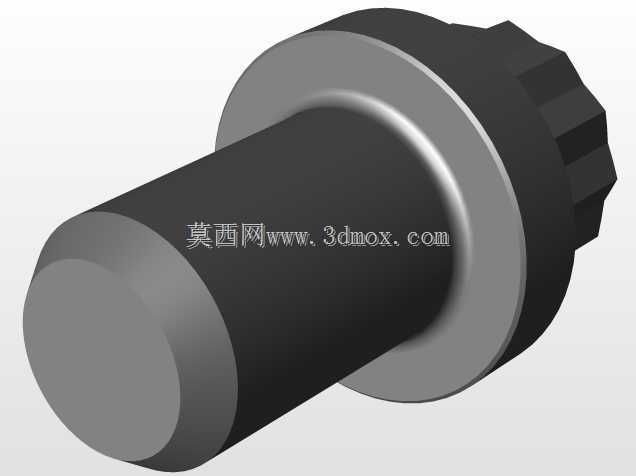

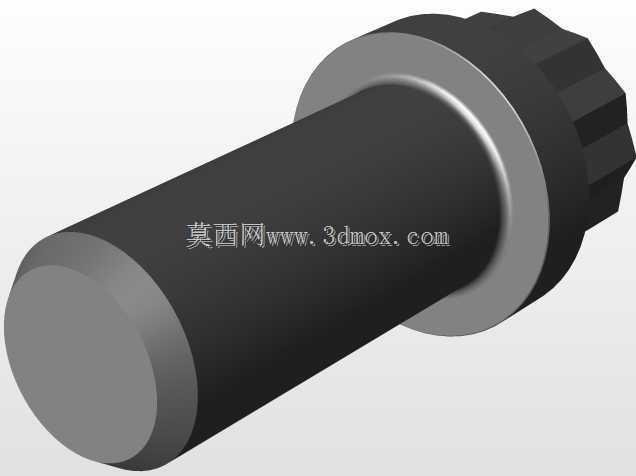

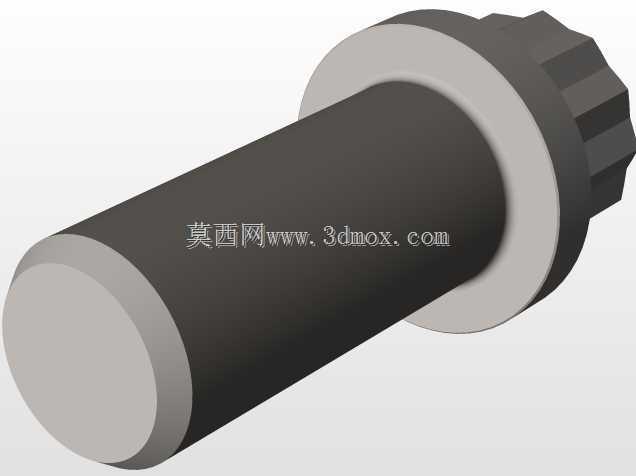

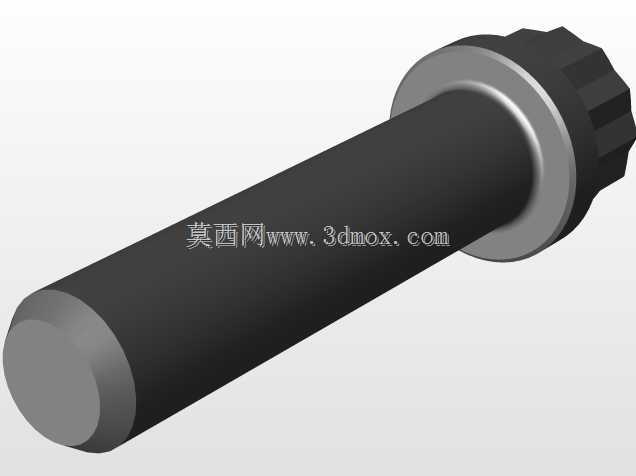

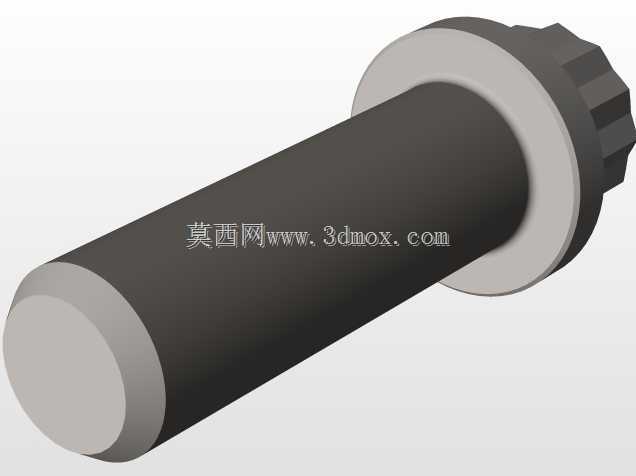

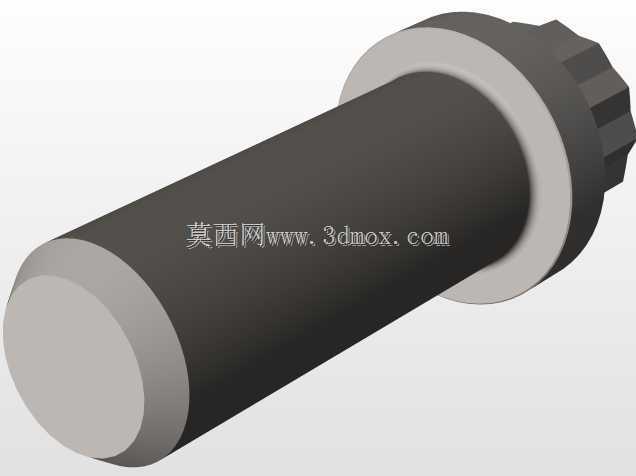

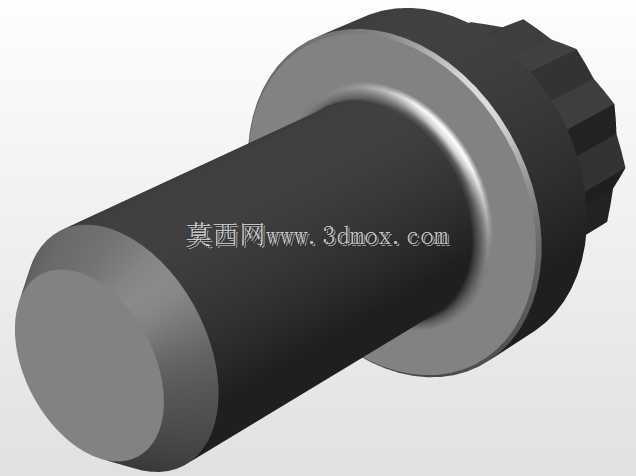

十二角头法兰面螺栓结构设计

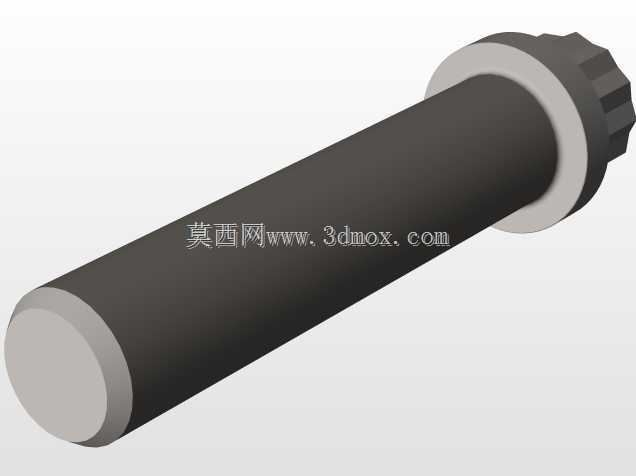

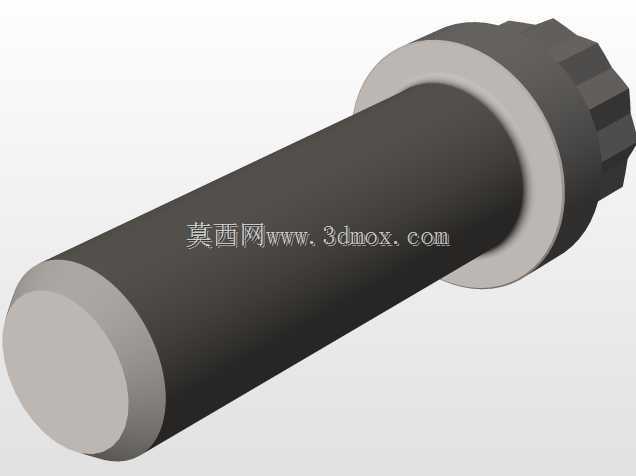

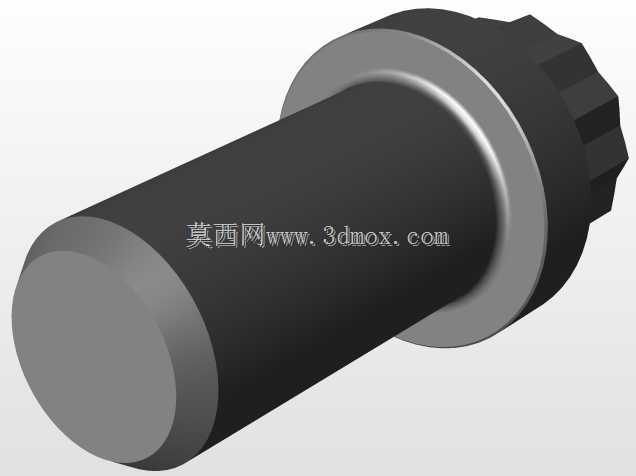

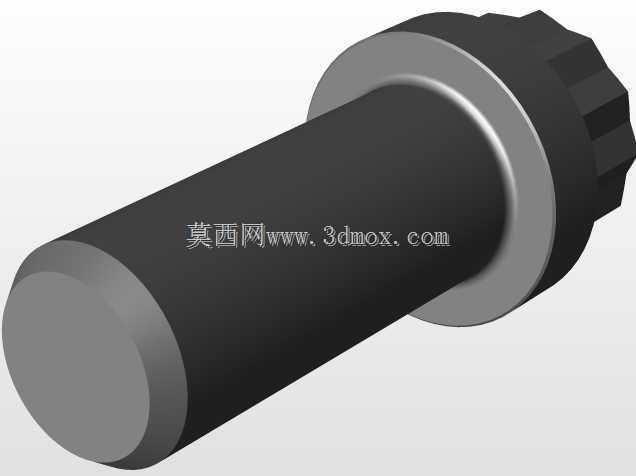

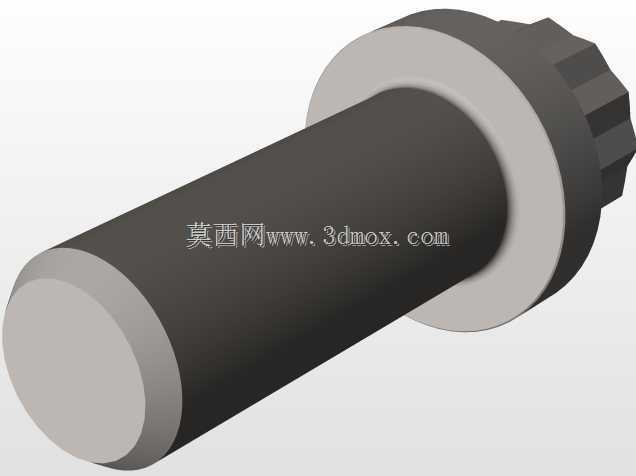

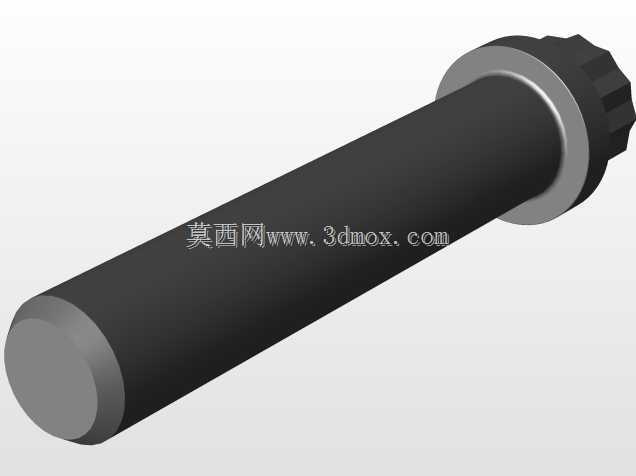

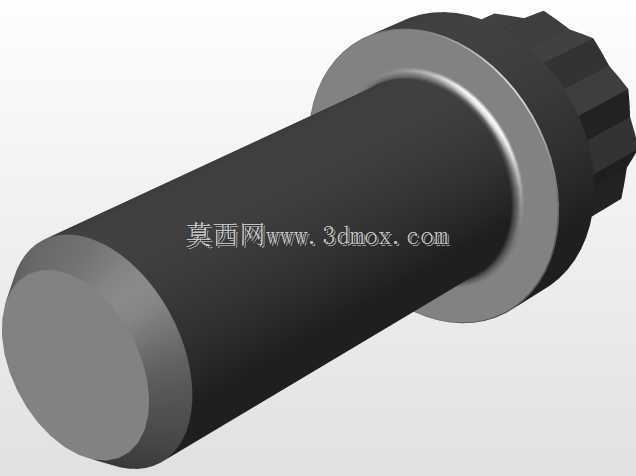

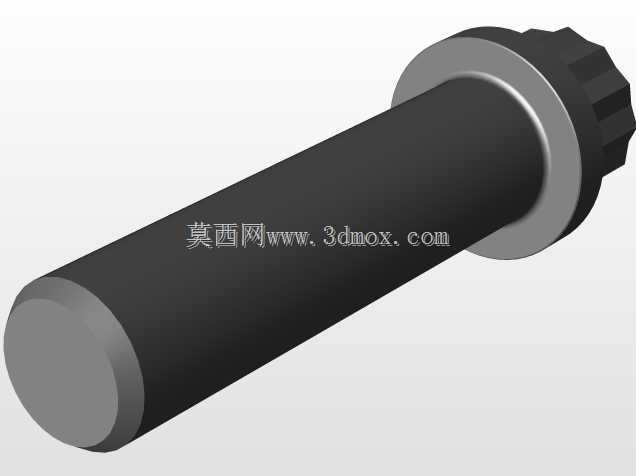

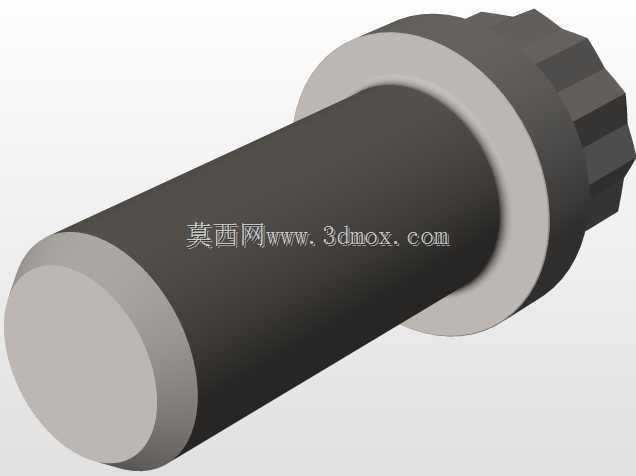

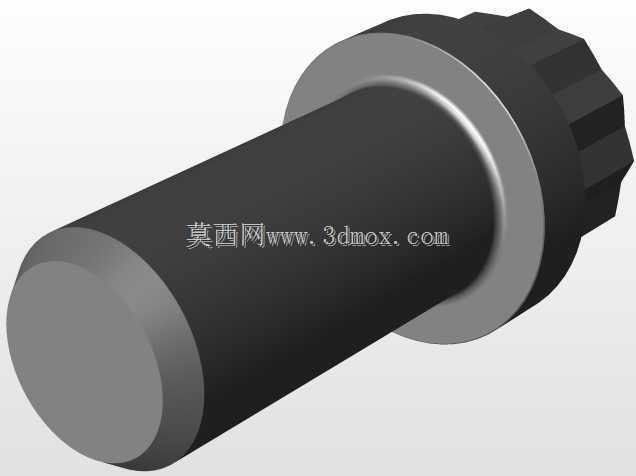

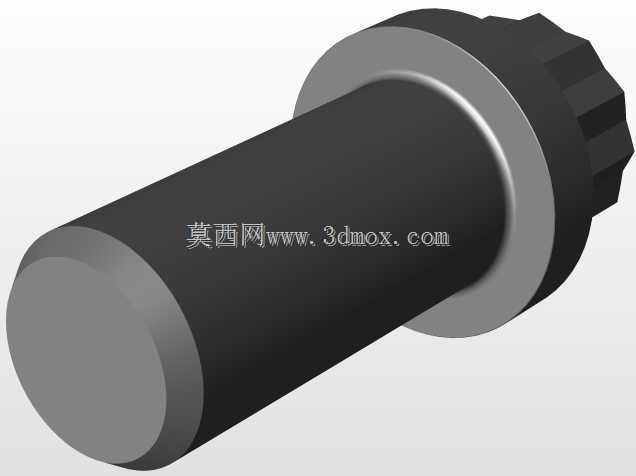

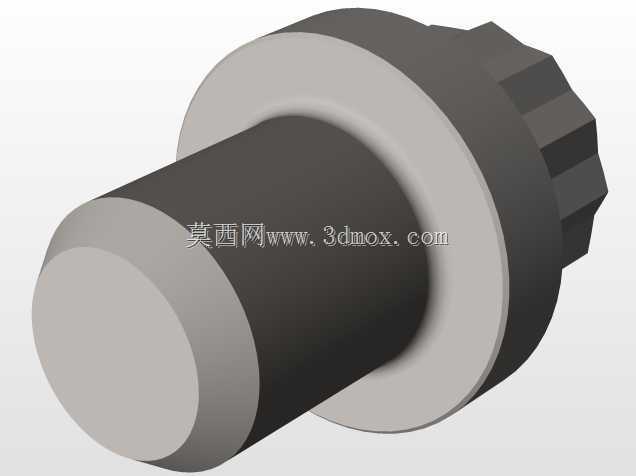

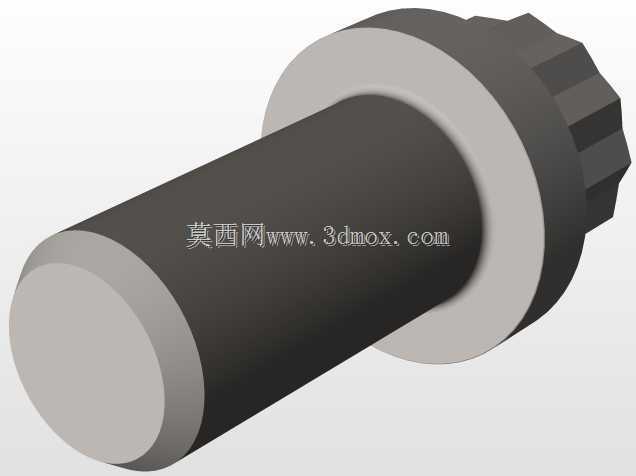

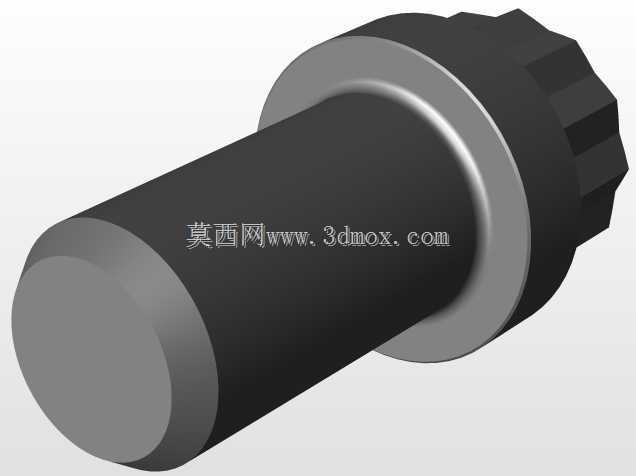

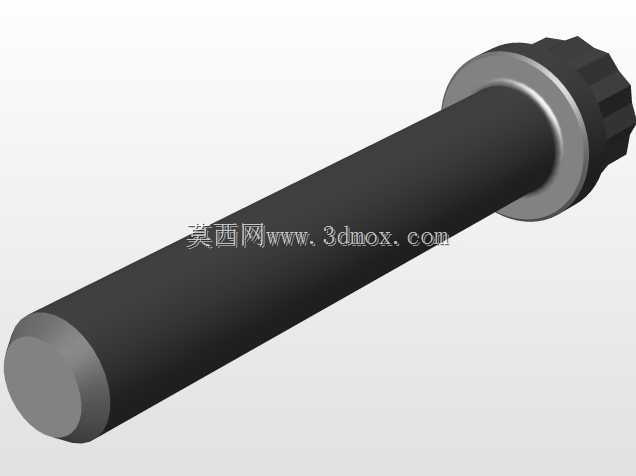

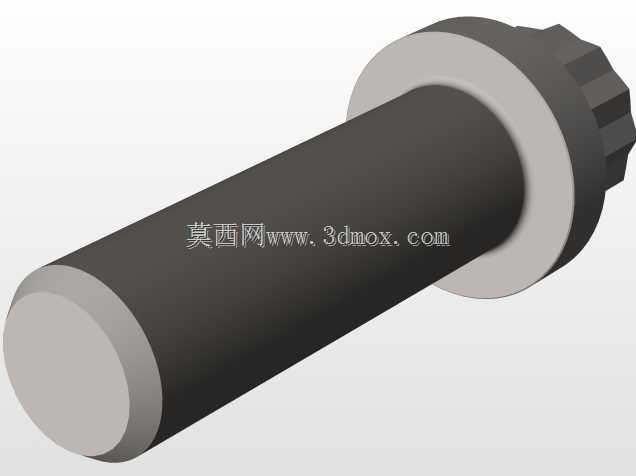

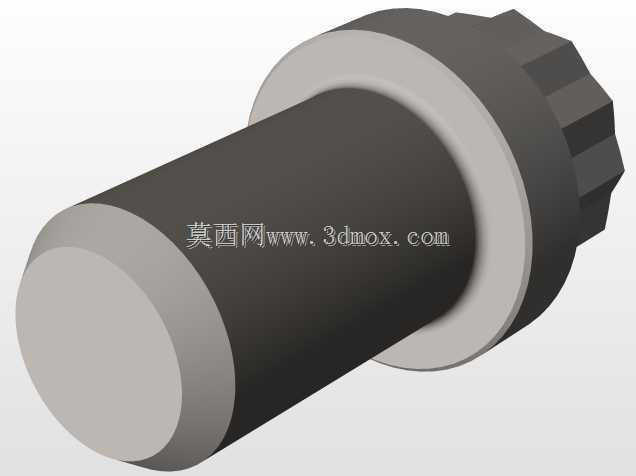

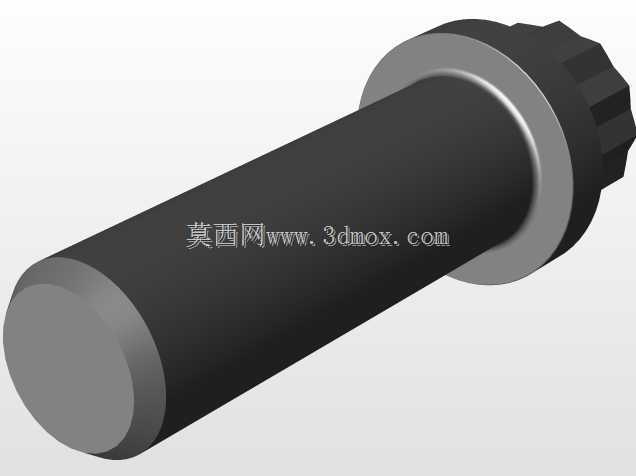

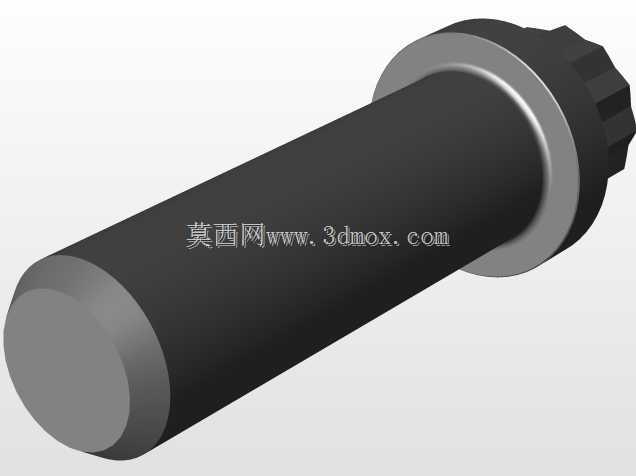

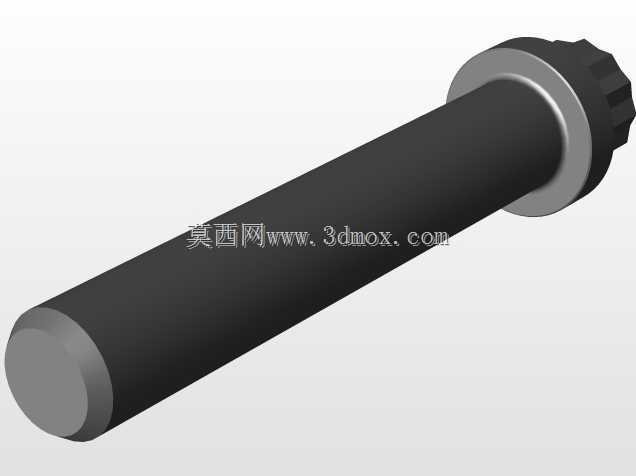

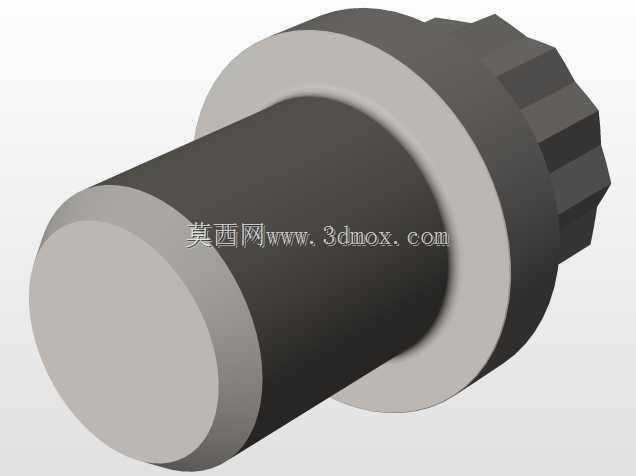

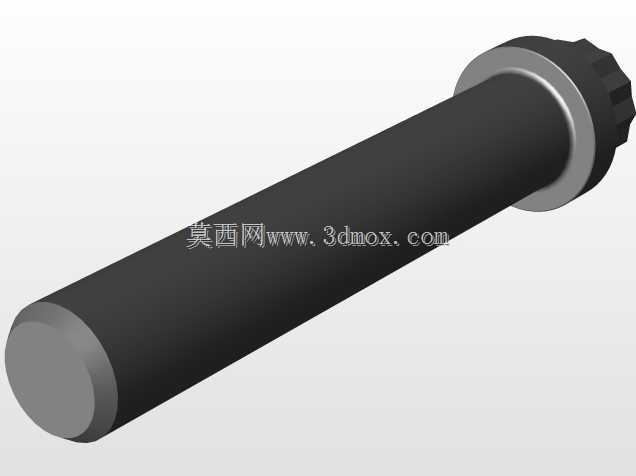

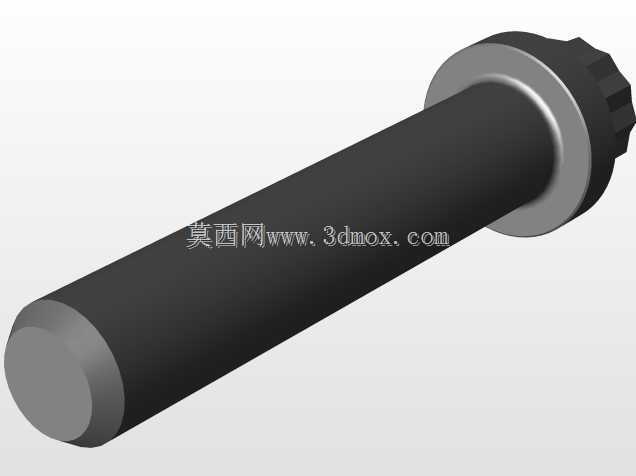

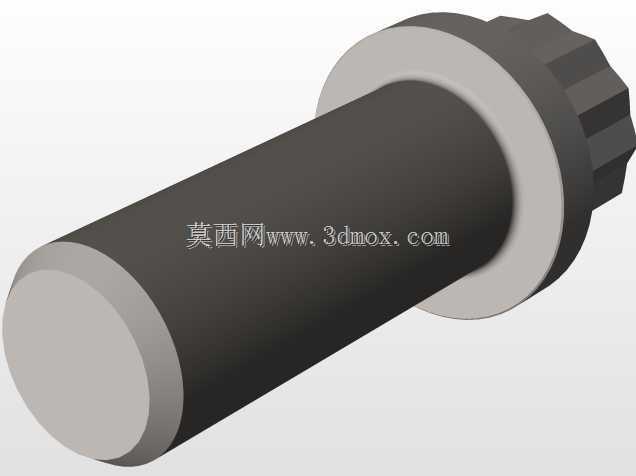

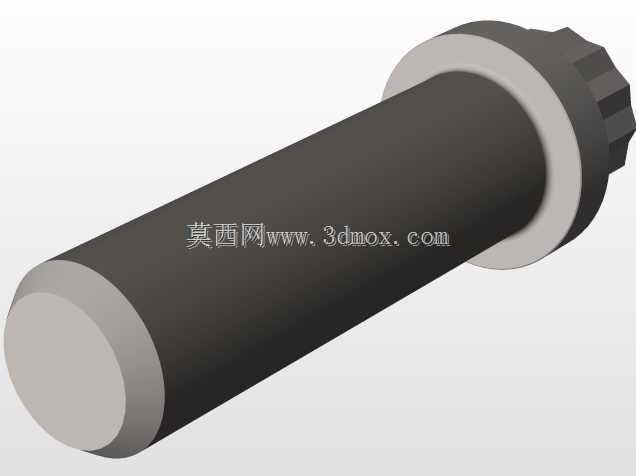

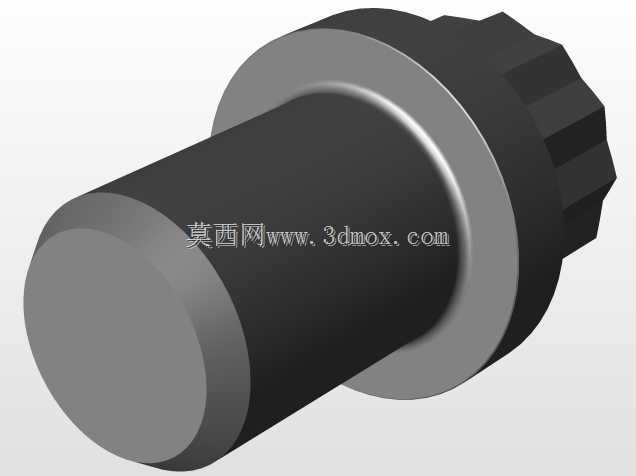

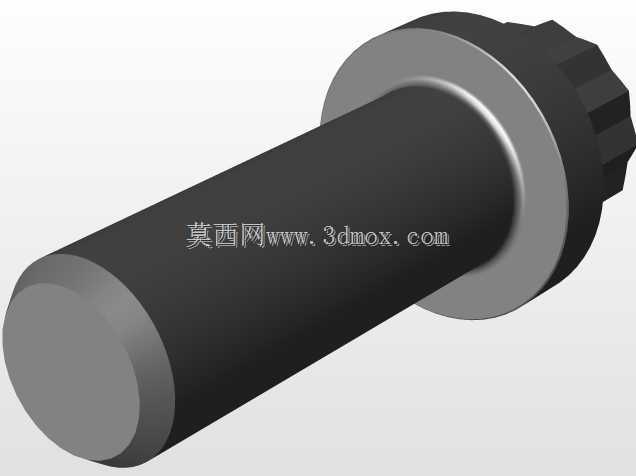

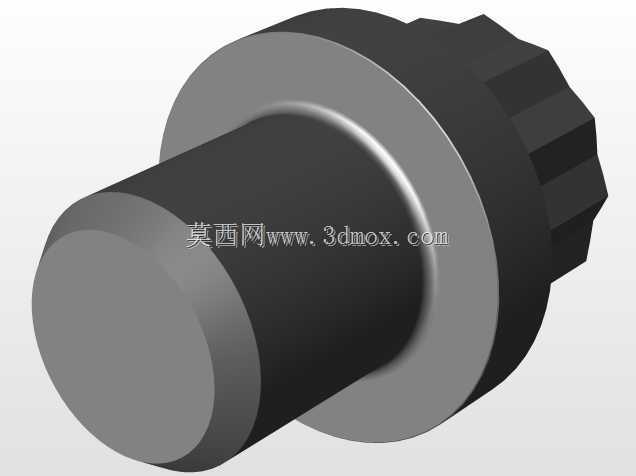

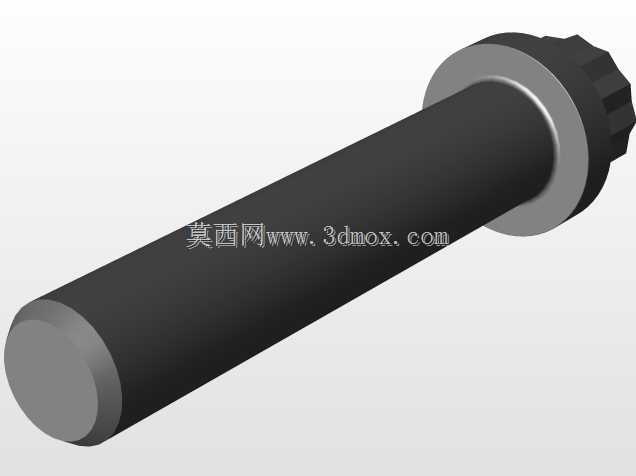

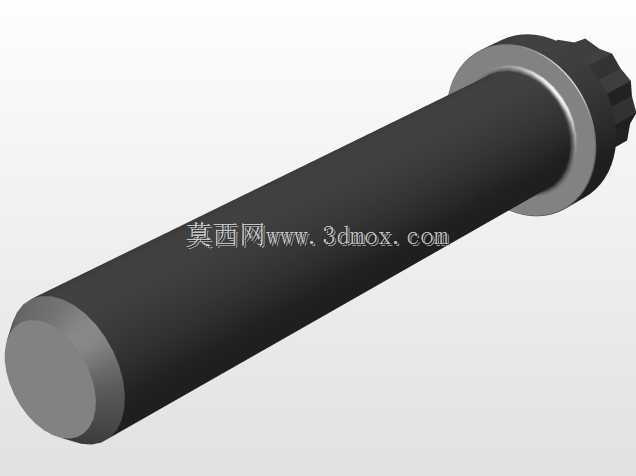

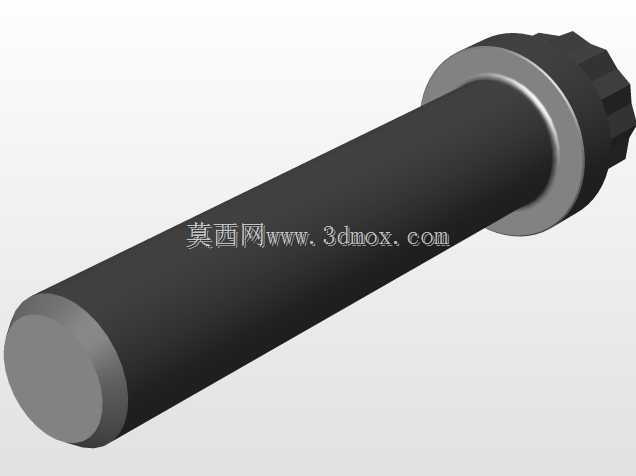

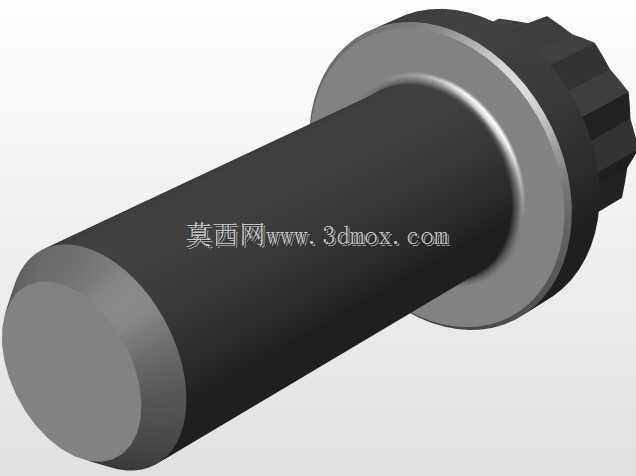

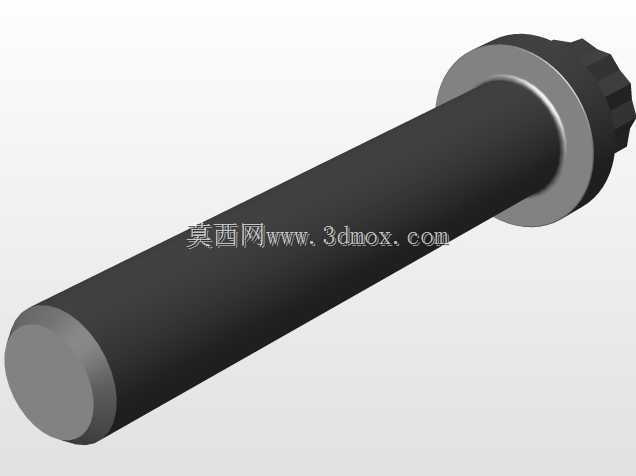

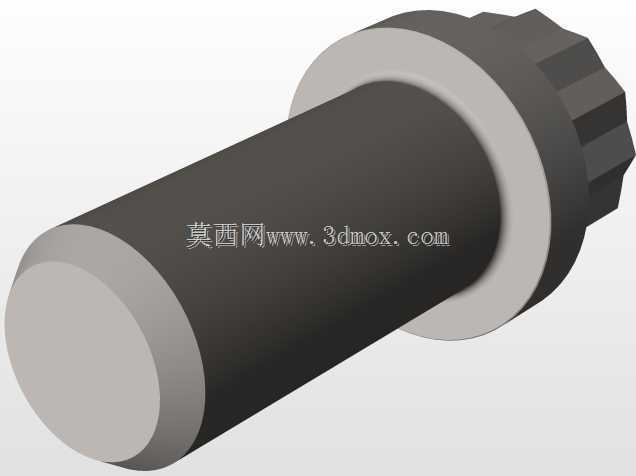

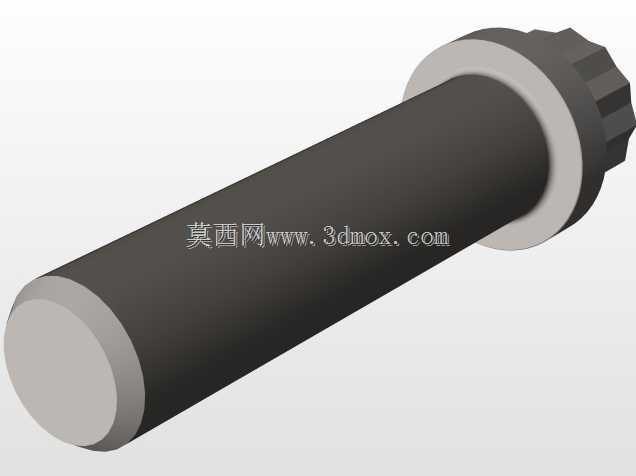

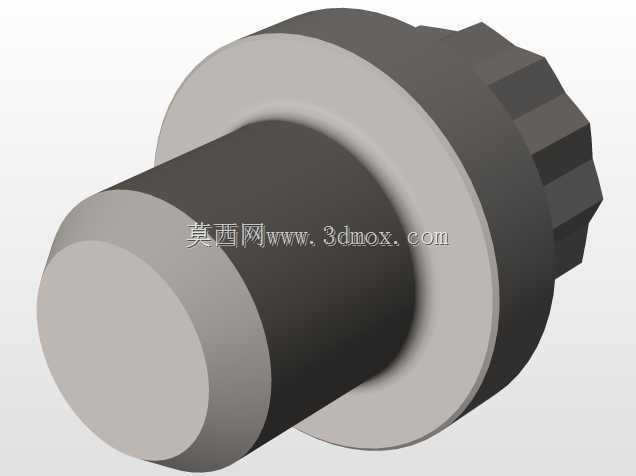

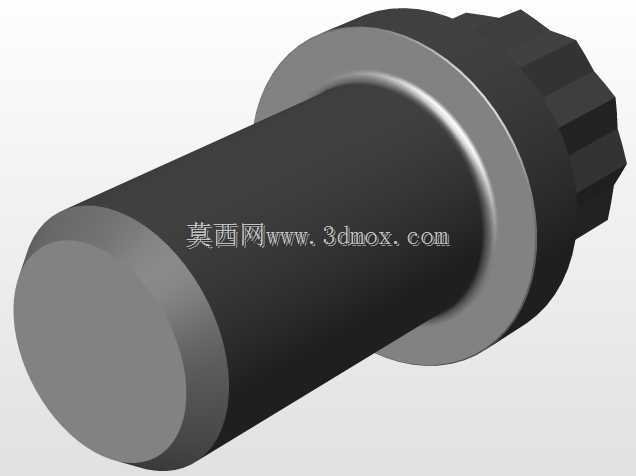

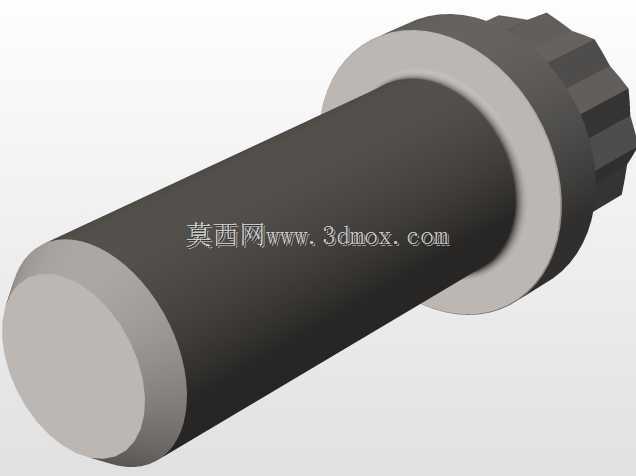

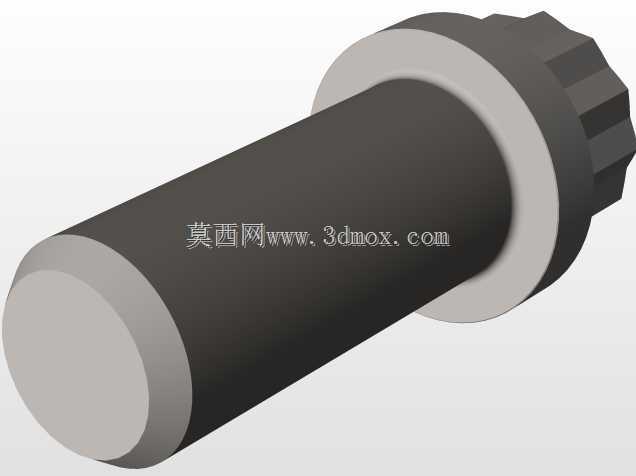

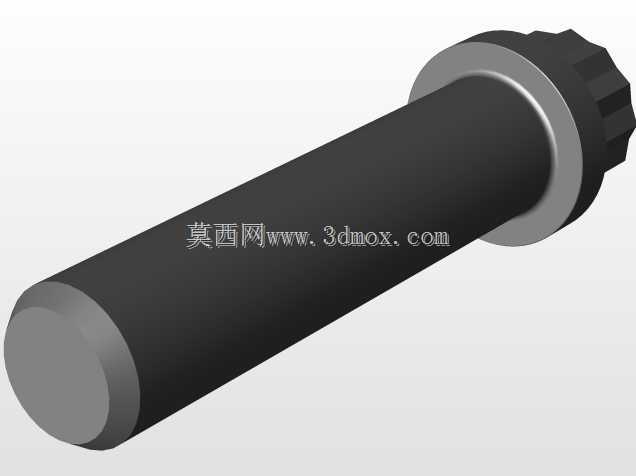

　　在重型机械装配、航空航天结构连接、汽车动力总成紧固等对预紧力控制、防松性能有较高要求的场景中，十二角头法兰面螺栓是应用频次极高的一类紧固件。不同于普通外六角螺栓，这类螺栓的头部采用十二角结构设计，在装配空间受限、无法容纳大规格套筒转动大角度的工况下，十二角头允许套筒以30度的最小转角完成对位与拧紧操作，大幅降低了狭小装配空间内的操作难度，尤其适用于发动机缸盖、变速箱壳体、液压阀组这类布局紧凑的部件连接场景。法兰面的一体化设计省去了额外加装平垫圈的工序，法兰盘下表面的承压面可有效分散螺栓拧紧时对被连接件表面的压应力，避免被连接件表面因局部压强过大出现压溃变形，同时法兰面与被连接件表面的更大接触面积也能提升连接副的防松性能，

　　在承受交变振动载荷的工况下，可降低螺栓因微动磨损出现预紧力衰减的概率。从设计逻辑来看，这类螺栓的杆部与头部采用同轴度严格控制的一体化结构，杆部尺寸公差需匹配对应安装孔的间隙配合要求，通常杆部与安装孔的单边间隙控制在0.1-0.3mm区间，既保证装配时的顺利穿入，也避免间隙过大导致连接副受横向载荷时出现过大滑移。头部十二角的对边尺寸、对角尺寸需严格匹配对应规格的套筒尺寸公差，法兰面的外径尺寸通常比同规格普通六角螺栓的头部对边尺寸大15%-25%，以此保证足够的承压面积。安装边界方面，设计选型时需预留足够的套筒操作空间，套筒外围与周边结构件的最小间隙需不小于2mm，避免拧紧过程中套筒与周边结构发生干涉；

　　螺栓拧入螺纹孔的有效啮合长度需根据被连接件的材质确定，针对钢制被连接件，啮合长度不小于螺栓公称直径的1倍，针对铝合金等轻质合金被连接件，啮合长度需提升至公称直径的1.5-2倍，以此保证螺纹连接的强度，避免螺纹滑牙失效。螺栓头部的法兰面与杆部的过渡位置采用圆角过渡设计，可有效降低应力集中系数，在承受交变拉压载荷时，避免过渡位置因应力集中出现疲劳断裂，这一细节设计在承受高频振动的动力部件连接中尤为关键，直接决定了连接副的疲劳寿命。
