220毫米外径70毫米孔距改装款刹车盘

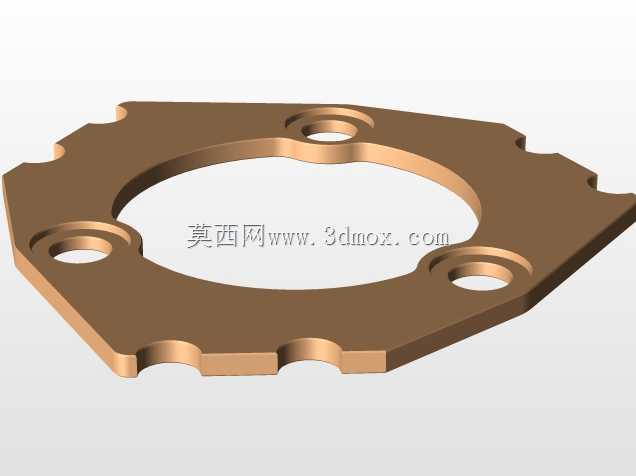

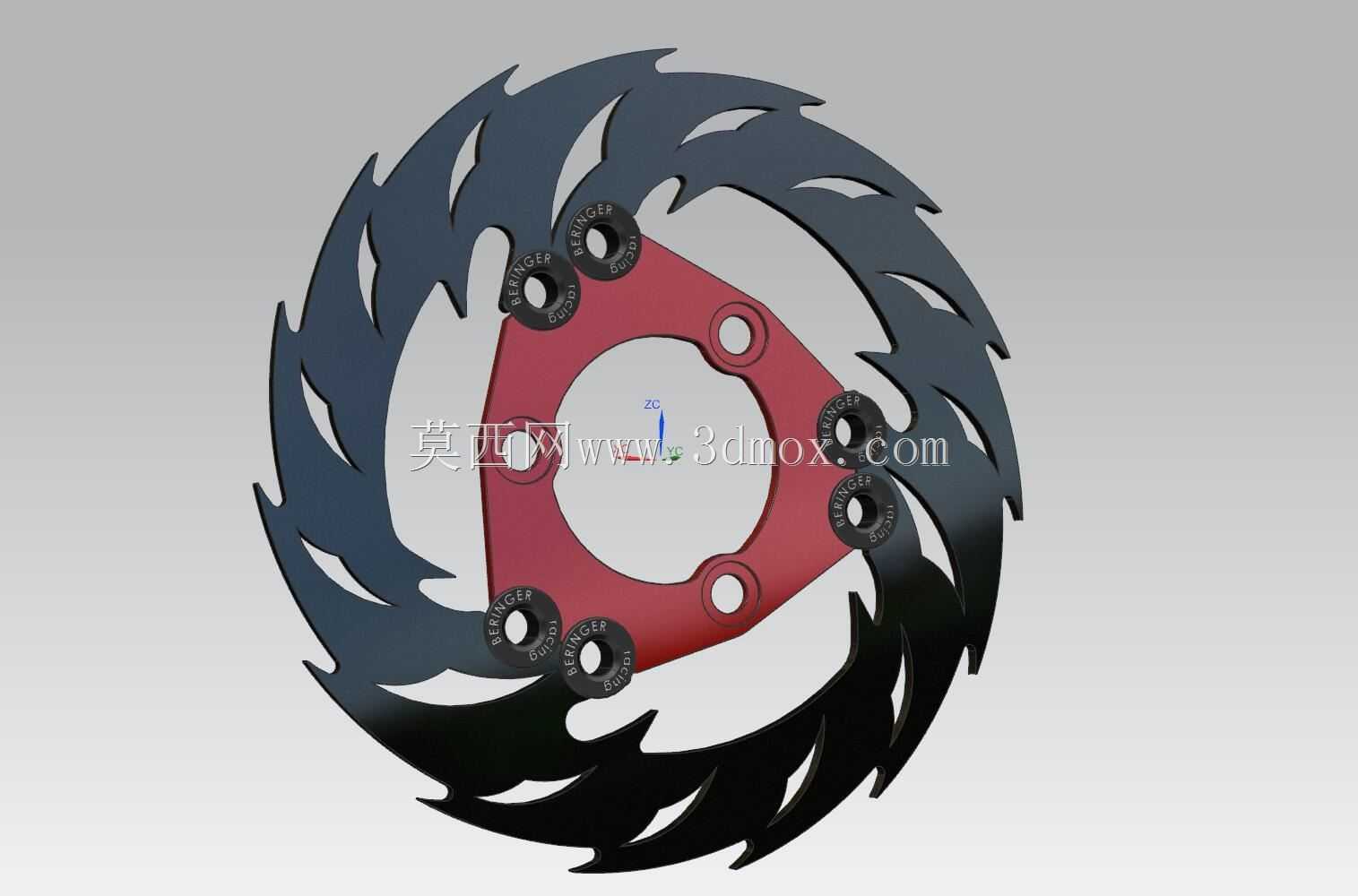

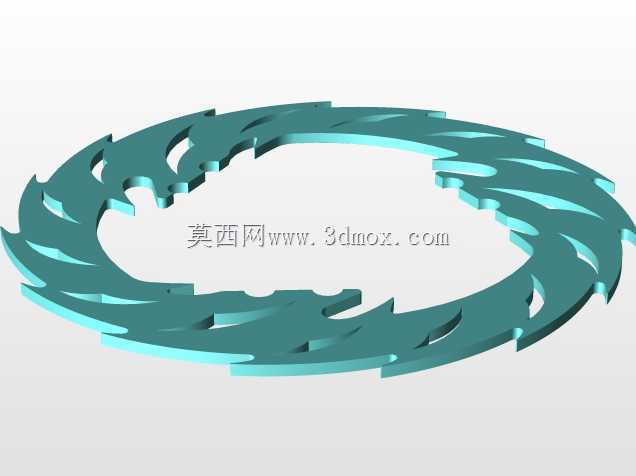

　　这款刹车盘主要面向两轮代步、运动骑行场景的制动系统配套使用，作为碟刹系统的核心摩擦承载部件，工作时配合卡钳的夹紧动作，将车辆行进的动能通过摩擦转化为热能散出，实现稳定的减速与驻车效果，直接决定骑行过程中的制动响应速度与行驶安全冗余。从结构设计来看，该盘采用浮动式分体结构，中心红色安装基座与外圈摩擦环通过六组带缓冲衬套的连接螺栓组合，这种设计可以在制动产生高温形变时，给外圈摩擦环预留足够的径向、周向热膨胀余量，避免高温下盘体翘曲导致的制动抖动、摩擦片偏磨问题，同时衬套的缓冲作用可以过滤掉部分路面传递到制动系统的细碎振动，提升制动手感的平顺性。外圈摩擦环采用仿生火焰形镂空外缘设计，并非单纯追求视觉效果，

　　这类连续的弧形开槽一方面可以在制动过程中快速刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦面堆积降低摩擦系数，另一方面连续的镂空结构可以大幅提升盘体的空气流通效率，车辆行进时气流可以顺着镂空槽快速穿过盘体，带走制动摩擦产生的热量，降低连续制动下的热衰减幅度，同时镂空结构也有效降低了盘体的整体旋转惯量，减少非簧载质量，提升行走机构的响应灵敏度。安装边界上，该盘的有效摩擦外径为220毫米，中心安装位的三个固定孔采用70毫米孔距的三角分布设计，适配对应安装孔位的轮毂、花鼓结构，安装时只需将三个固定孔与轮毂安装凸台的定位孔对齐，锁紧固定螺栓即可完成装配，不需要额外做转接改装，适配对应规格的对置卡钳使用。设计过程中需要重点控制几个核心公差：

　　首先是安装基准面的平面度，需要控制在0.02毫米以内，避免安装后盘体出现端面跳动，导致制动时蹭碟、抖动；其次是连接衬套的安装孔位置度，需要保证六组连接点的受力均匀，避免制动时出现应力集中导致盘体开裂；另外摩擦环的厚度差也需要严格控制，保证整圈摩擦面与摩擦片的接触压力均匀，避免出现偏磨导致制动力度线性度变差。实际使用中，这类大尺寸刹车盘相比小直径盘体，拥有更大的摩擦力臂，同等卡钳夹紧力下可以获得更大的制动力矩，尤其适合高速骑行、重载场景下的制动需求，浮动结构的设计也让它比同尺寸的一体式固定盘拥有更好的热稳定性，长时间连续制动后也不容易出现制动踏板（手柄）变软、制动力衰退的问题。
