本田CBR1000摩托84毫米径向制动卡钳支架

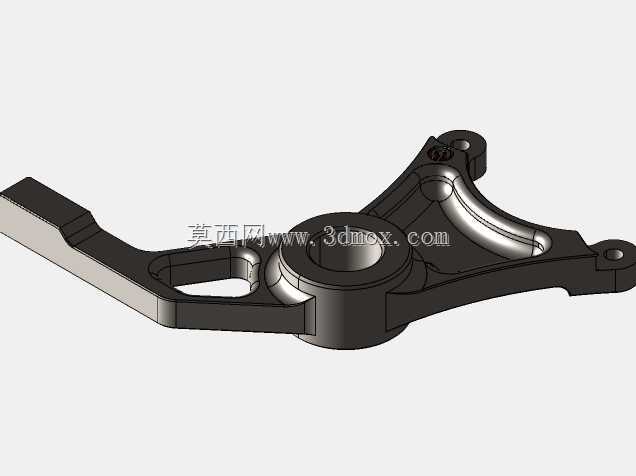

　　大排量公升级摩托的前制动系统直接决定赛道驾驶与日常高速行驶的安全冗余，这款适配本田CBR1000的84毫米安装距制动支架，是连接前减震叉脚与径向安装制动卡钳的核心受力构件。日常改装与维修场景中，不少车友更换高性能辐射卡钳时，往往因为安装孔距不匹配需要自制转接支架，这款结构就是针对84毫米标准孔距的径向卡钳设计，适配2014款CBR1000的前减震安装位，不需要额外打磨减震叉脚，也不会出现卡钳蹭碟、安装应力集中的问题。从结构受力角度看，制动时卡钳会产生极大的扭转力矩，支架的镂空加强筋设计不是单纯为了轻量化，而是沿着制动力的传递路径布置筋位，在安装耳、卡钳连接座这两个应力集中区域做了局部加厚，中间的镂空槽既可以减少簧下质量，

　　提升前悬的响应速度，也能在雨天行驶时让泥水快速排出，避免泥沙堆积在支架与卡钳的连接缝隙里造成卡滞。设计时首先要锁定的是安装边界尺寸：两个卡钳安装孔的中心距严格控制在84毫米，孔位同轴度公差要控制在0.02毫米以内，否则卡钳安装后会出现偏斜，导致刹车片偏磨、刹车手感绵软的问题；与减震叉脚贴合的安装面平面度要求不超过0.01毫米，保证安装后支架与减震完全贴合，不会在大力制动时出现微动滑移。支架的轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免行驶中剐蹭到轮圈辐条，另一方面也能减少应力集中点，避免长期交变载荷下出现疲劳裂纹。实际装车时，这个支架的厚度刚好匹配原厂减震的安装槽深度，不需要额外加装调整垫片，

　　卡钳安装后与刹车碟的平行度可以直接达到原厂要求，刹车片的接触面积能覆盖整个摩擦环带，不会出现半边摩擦的情况。针对赛道使用场景，支架的材质一般选用7075铝合金硬质阳极氧化处理，表面硬度足够应对碎石击打，同时重量比铸铁支架轻近60%，能有效降低前减震的簧下负载，让避震器对路面颠簸的过滤更灵敏。结构上的三个安装孔分别对应减震叉脚的固定位与卡钳的两个连接位，孔位周边都做了凸台加强，避免螺栓锁紧时压溃铝合金基体，凸台的高度刚好留出螺栓头的沉位，不会出现螺栓干涉其他部件的问题。很多改装件容易忽略的排泥空间在这款支架上也做了预留，卡钳与支架之间的间隙足够让刹车粉尘、路面泥水顺利流出，长期使用不会出现积垢导致的卡钳回位不良问题。
