7075T651材质超级越野摩托车整车结构

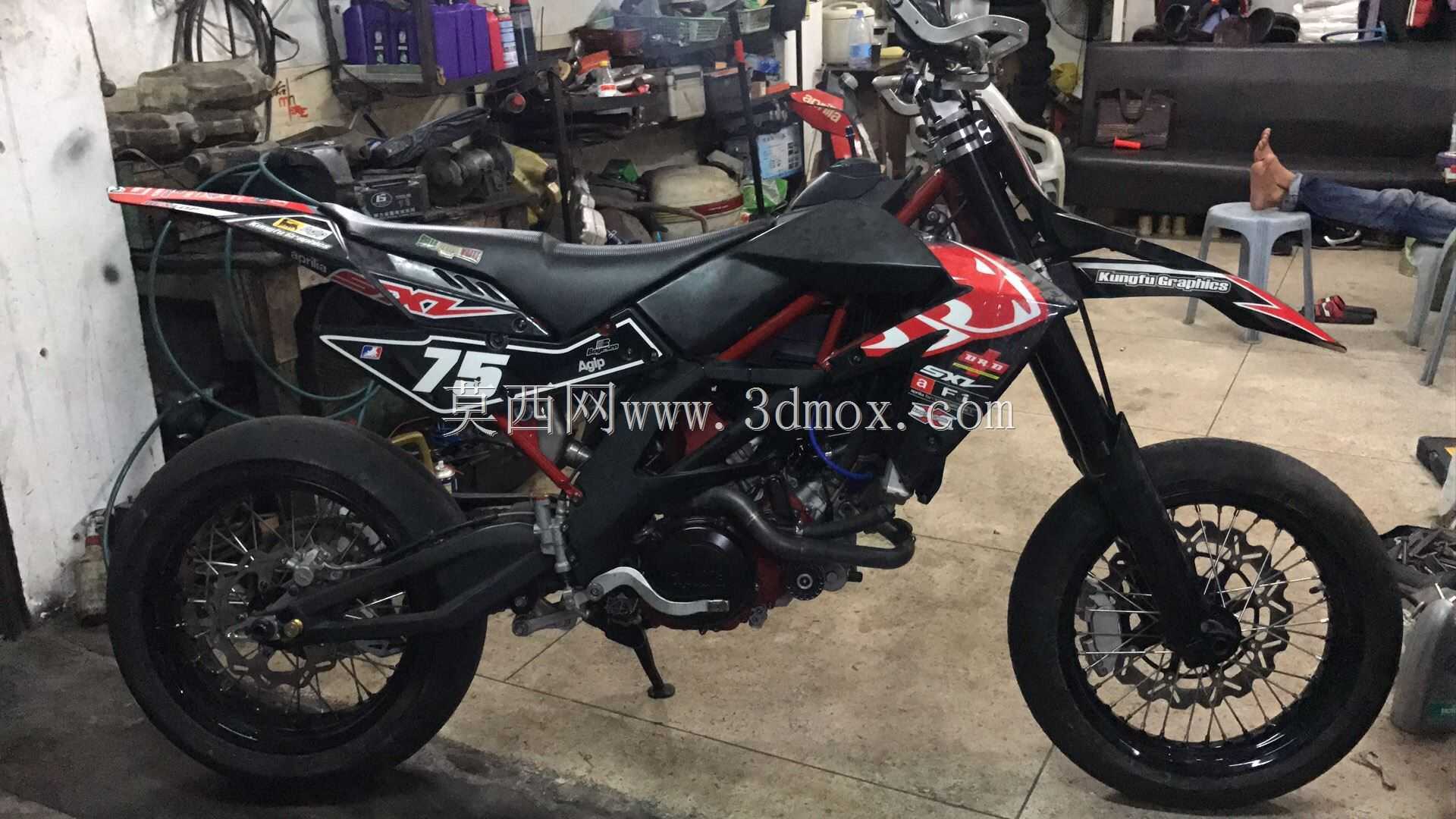

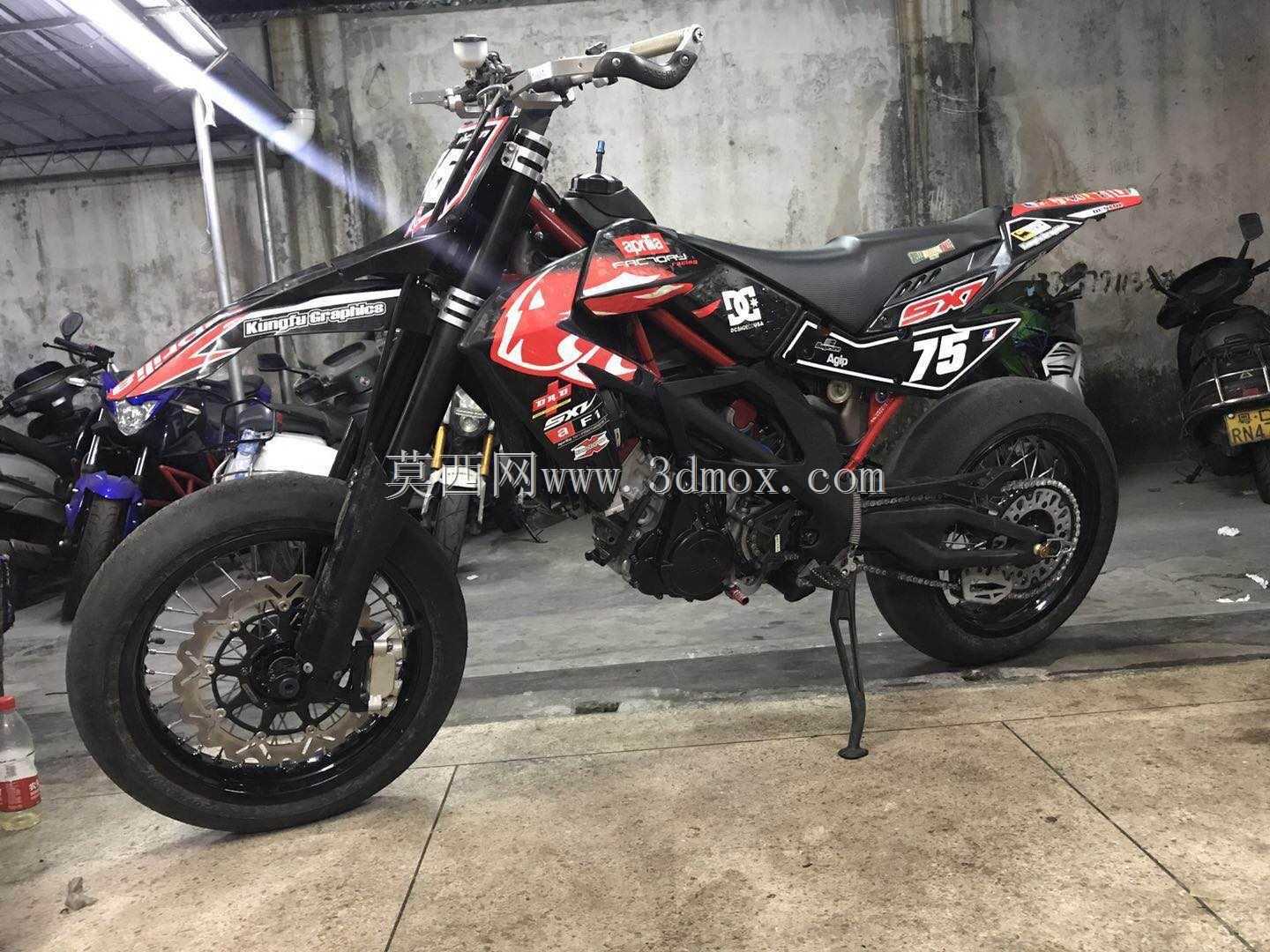

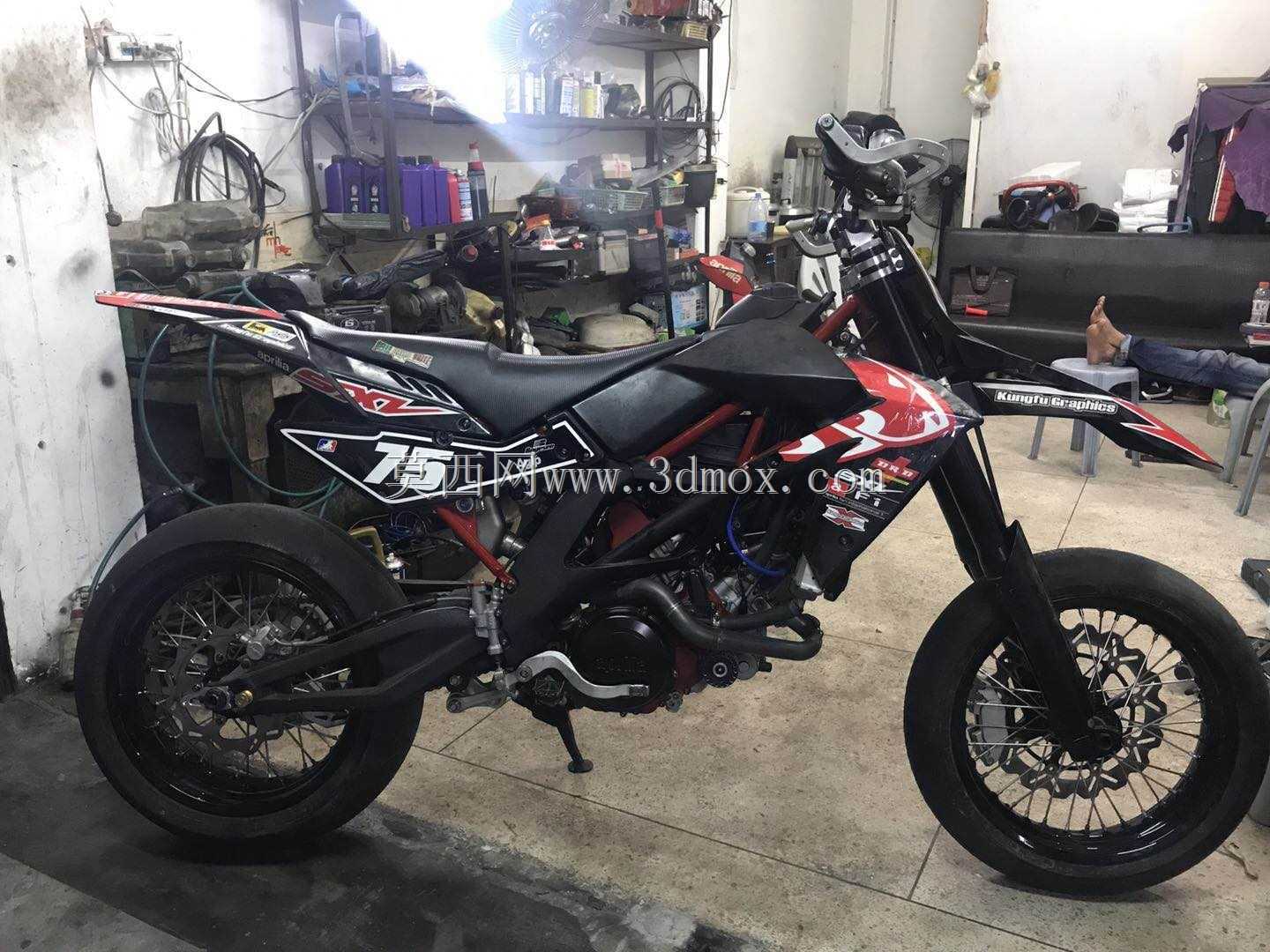

　　这款采用7075T651铝合金打造的超级摩托车，主要面向场地竞技、非铺装路面穿越以及公路滑胎竞速场景使用，区别于普通民用代步摩托，整车结构设计完全围绕极限工况下的强度冗余与操控响应做优化。从实际使用场景来看，这类车型需要频繁承受飞坡落地的冲击、高速过弯的侧向载荷以及急加减速的纵向力矩，因此核心受力部件的材质选型与结构排布是设计阶段的核心考量。7075T651铝合金的抗拉强度接近普通低碳钢，密度仅为钢材的三分之一，用在车架主连接部位、连板以及轮组支撑结构上，能在保证结构强度不打折扣的前提下大幅降低簧下质量，直接提升车辆的操控灵活性与减震响应速度。整车的结构布局遵循越野赛车的经典配重逻辑，油箱布置在车架主梁上方靠近转向轴线的位置，

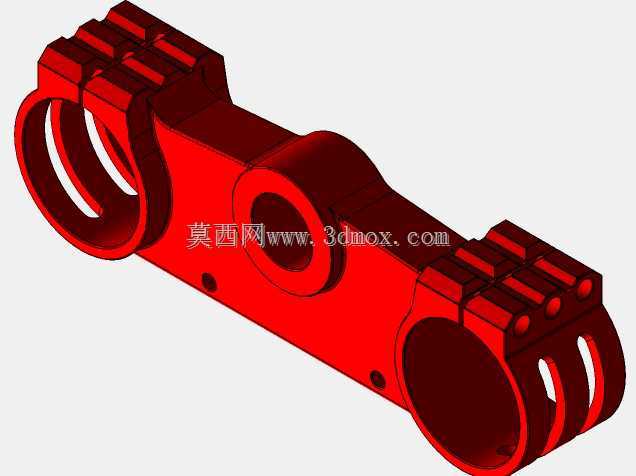

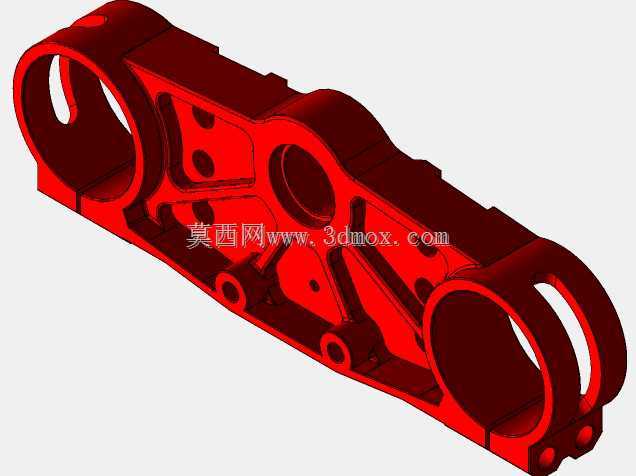

　　发动机重心下沉至两轮轴线中点偏下位置，能让整车重心高度控制在合理区间，飞坡落地时车头车尾的配重偏差控制在5%以内，避免出现落地栽头或翘尾的失控风险。转向系统采用的三线夹结构连板，相比普通两夹点连板，对前减震筒的夹持面积提升30%以上，在高速冲坡遇到路面冲击时，不会出现减震筒夹持松动导致的转向虚位，同时连板的安装孔位严格匹配主流48mm直径的倒置前减震，上下连板的间距预留了120mm的调节空间，可根据不同赛道的减震预度需求调整夹持高度，适配不同身高骑手的操控习惯。轮组部分采用17寸滑胎配置，搭配大直径浮动刹车盘与径向安装卡钳，刹车制动力的传递路径更短，高速制动时的卡钳形变量控制在0.1mm以内，避免刹车抖动。排气系统采用高位侧排布局，

　　在涉水穿越非铺装路面时，排气口高度超过后轮轴心，不会出现积水倒灌进发动机的问题，同时排气的走向避开了后减震的运动行程，不会在减震压缩时出现结构干涉。车架的焊接位置全部做了圆弧过渡处理，避免应力集中导致的焊缝开裂，所有外露的连接螺栓都采用防松自锁结构，在持续高频振动的工况下不会出现松脱。整车的安装边界经过反复校核，转向打死时车把与油箱、护板的最小间隙保留15mm，不会出现转向打满时的结构磕碰，后减震压缩到极限行程时，后轮与后尾翘的间隙保留20mm，避免满行程时轮胎摩擦车体。从结构设计的角度看，这款车型没有冗余的装饰部件，每一处结构都服务于强度提升与重量控制，不管是用于场地竞技改装参考，还是用于机车结构教学演示，都能提供非常具象的结构参考价值，建模时完整还原了每一处连接点的装配关系，可直接用于结构受力仿真分析以及改装件的匹配设计。
