越野摩托轮毂连接座精密加工结构

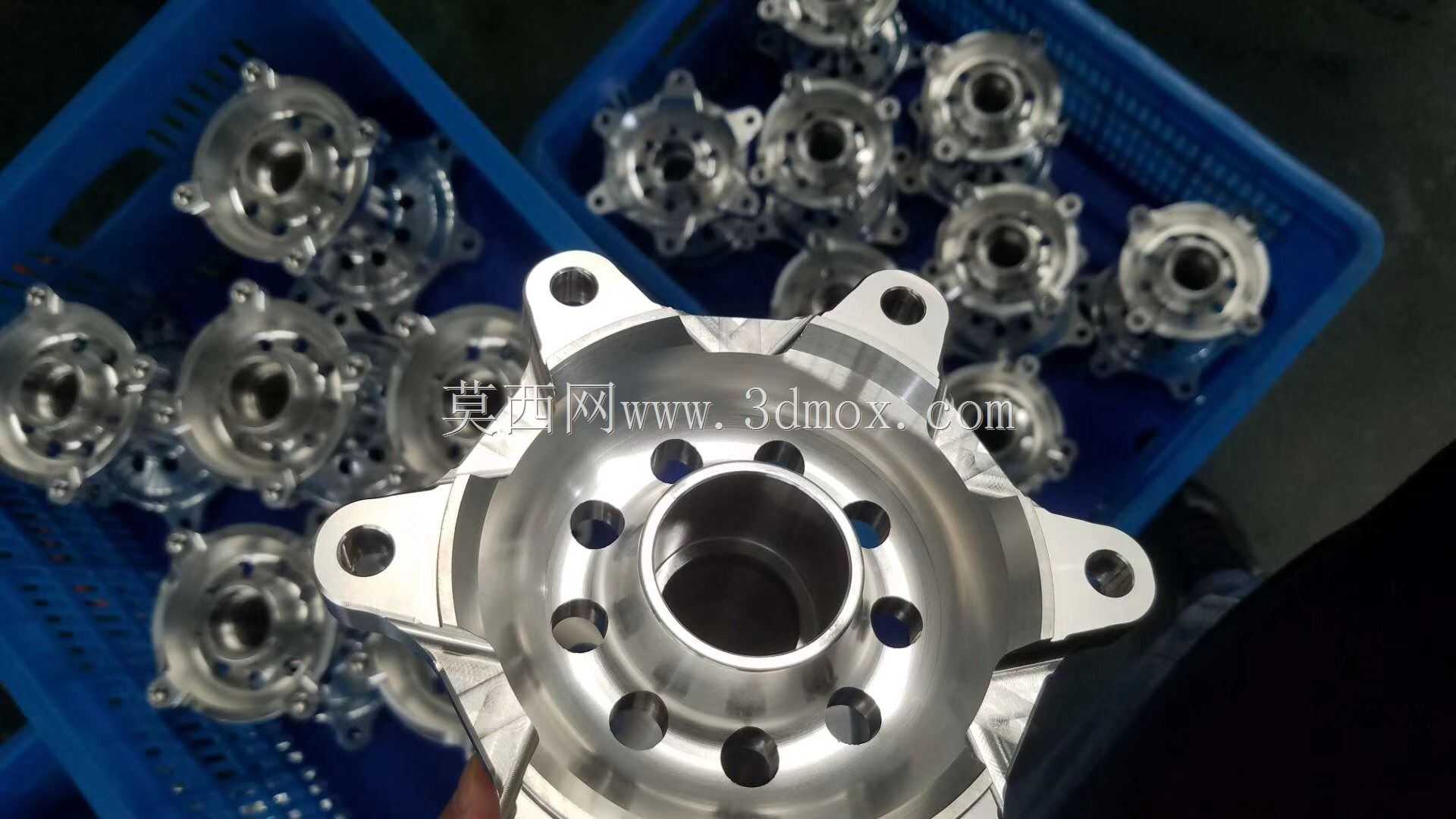

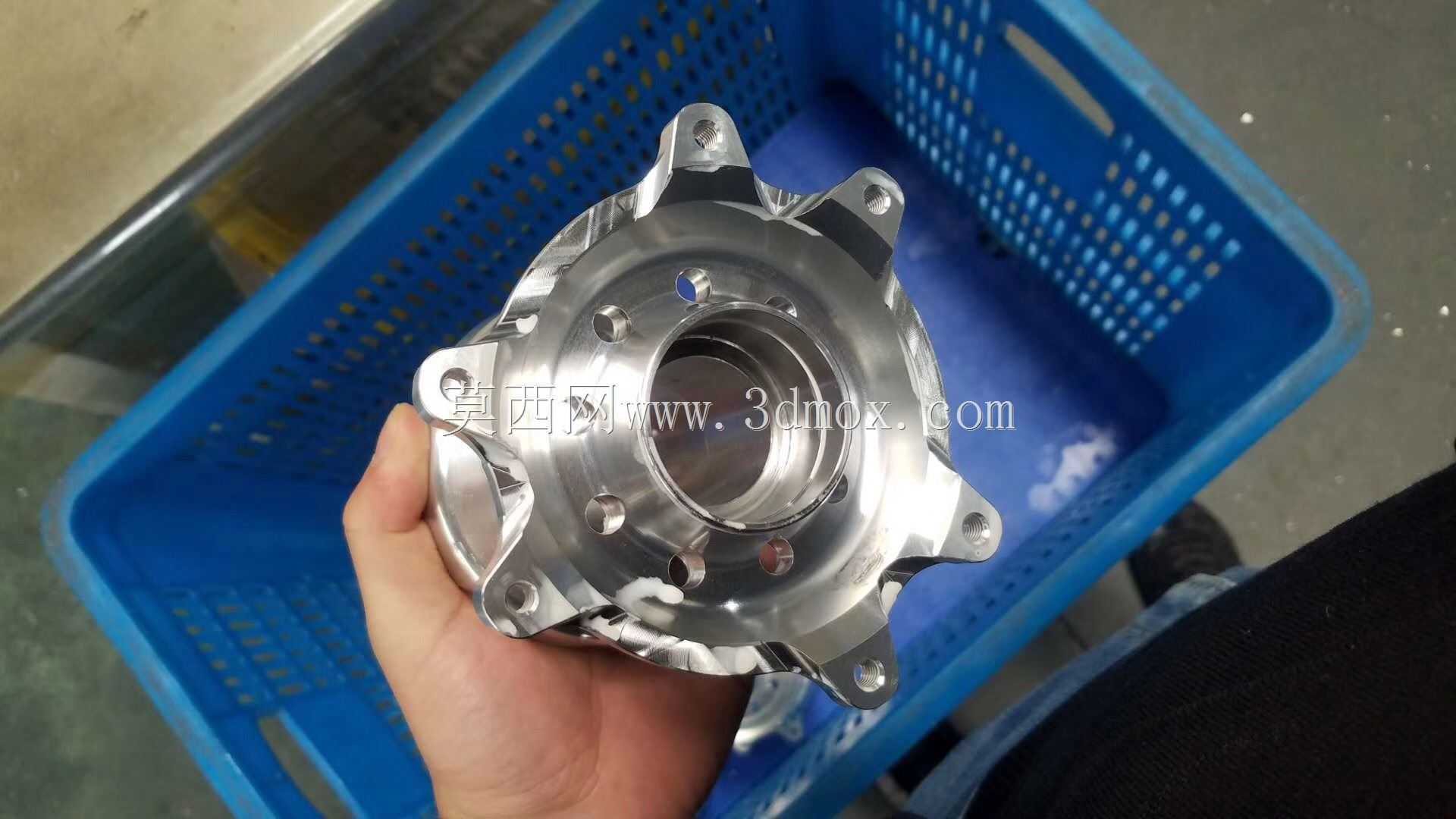

　　该零件为越野摩托车轮毂与轮轴间的核心连接构件，采用7075-T651高强度铝合金经五轴CNC铣削成型，主要适配CRF、KTM、YZF、KXF等系列专业越野摩托的前轮或后轮安装位，承担轮组旋转支撑、制动力传递、轮辐定位的多重功能。从实际装车场景来看，越野骑行过程中零件需持续承受飞坡落地的冲击载荷、弯道侧倾的径向扭力、制动时的轴向剪切力，因此结构设计上优先保障刚性与疲劳强度，同时兼顾非簧载质量的轻量化控制。零件主体为带中心通孔的盘式结构，中心孔为轴承安装位，孔径公差严格控制在H7级，与标准深沟球轴承外圈过渡配合，孔壁预留轴承定位台阶，避免轴承运转时出现轴向窜动；中心孔外围均匀分布多组镂空减重孔，孔位经过有限元应力校核，避开应力集中区域，

　　在不降低结构强度的前提下较实心结构减重约32%，有效降低轮组转动惯量，提升越野时的加速响应与减震循迹性。零件外缘均匀伸出五组带安装孔的支耳，支耳安装孔为轮辐固定位，孔位同轴度、端面跳动公差均控制在0.02mm以内，保证轮组装配后旋转无偏摆；支耳与主体衔接处做R3圆弧过渡处理，消除铣削加工后的应力集中点，避免长期受冲击出现裂纹。零件安装边界需匹配对应车型的轮毂安装节圆直径，支耳端面与中心孔轴线的垂直度公差不大于0.015mm，确保装配后制动盘与卡钳的间隙均匀，不会出现制动拖滞、偏磨问题。表面经硬质阳极氧化处理，提升耐磨性能与抗腐蚀能力，适配越野场景下泥水、砂石的恶劣使用环境。建模过程中需重点关注各安装孔的位置度约束、过渡圆角的连续性、壁厚的均匀性，避免加工时出现薄壁振刀、应力变形问题，同时要预留0.1mm的精加工余量，满足CNC加工后的尺寸精度要求。
