哈雷戴维森摩托V型连接杆结构设计

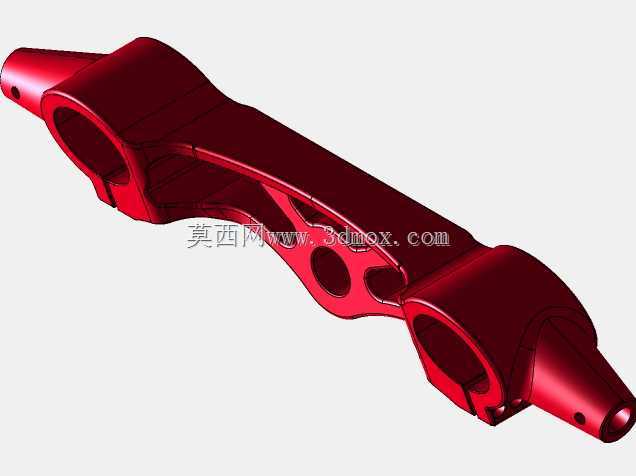

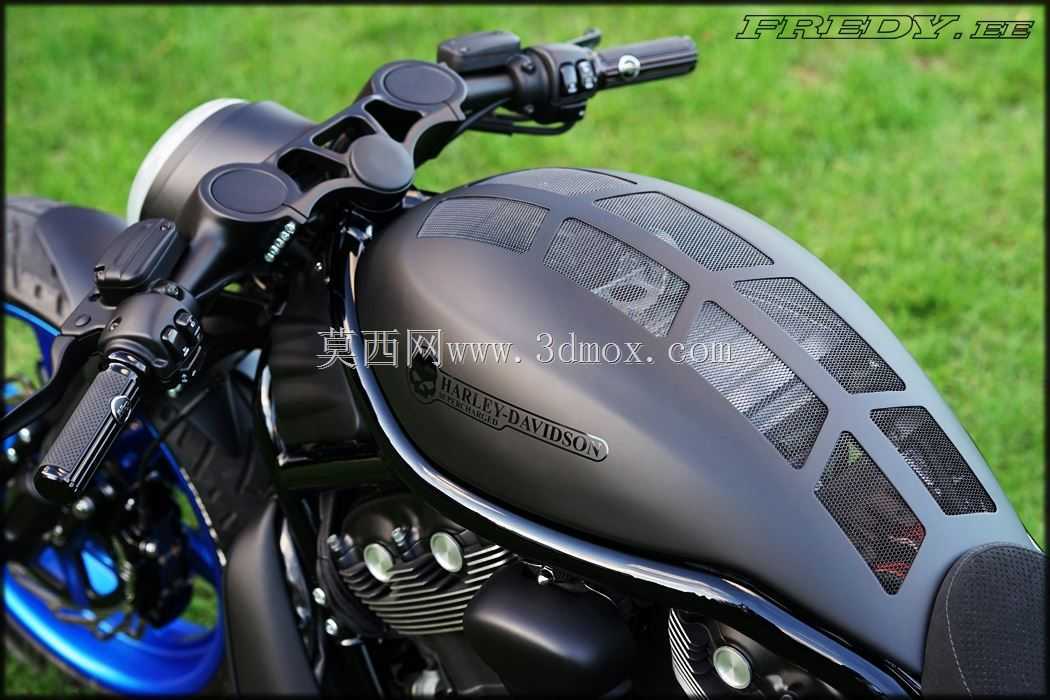

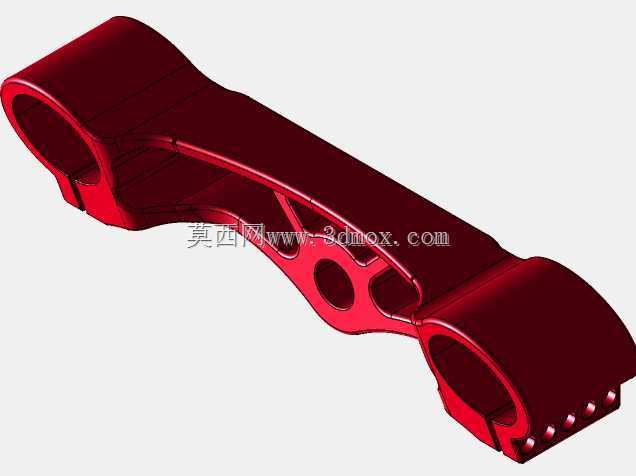

　　这款V型连接杆主要应用于大排量巡航类摩托车的前悬架连接部位，承担着前轮转向机构与车架主体之间的力传导作用，是摩托行驶系统中兼顾转向灵活性与结构强度的核心受力零件。从实际装车场景来看，该零件两端的筒状安装位分别对应上联板与前减震筒的连接接口，中间的镂空式桥接结构在保证整体抗扭刚度的前提下，尽可能削减了非必要的实体材料重量，适配大排量巡航车对簧下质量控制的需求，避免过重的连接部件影响减震响应速度。设计过程中优先考虑了复杂路况下的交变载荷耐受能力，整体采用变截面过渡结构，在安装孔位周边做了局部加厚处理，对应螺栓锁紧时的压应力分散需求，避免长期受路面冲击出现安装位开裂的问题。零件中部的镂空孔洞并非单纯为了造型美观，

　　每一处开孔的位置都经过受力路径校核，避开了主应力传导的核心区域，既能够减少铸造过程中的材料收缩缺陷，也能在行驶过程中引导气流穿过，降低高速行驶时的部件风阻。两端的锥形衔接结构对应减震筒的安装角度，预留的锁紧缺口可以配合卡箍结构实现安装角度的微调，适配不同规格前减震的装车需求，安装边界上两端筒状结构的同轴度公差控制在0.02mm以内，保证装车后转向动作无卡滞，不会出现转向偏磨的问题。零件表面的加强筋沿着应力传导方向布置，从两端安装位向中部桥接结构平滑过渡，没有出现直角突变的结构，有效降低了应力集中系数，即使在急加速、重刹以及过坑洼路面的冲击载荷下，应力分布也能保持在材料许用应力范围内。从装配逻辑来看，该零件不需要额外的焊接工序，

　　全部通过螺栓锁紧实现固定，后期维护拆卸时可以单独更换，不需要连带拆解周边的减震与车架部件，降低了维保环节的操作难度。整体结构的壁厚设计充分考虑了铸造工艺的成型要求，最小壁厚控制在3mm以上，避免铸造时出现充型不足的缺陷，同时各部位的拔模斜度统一设置为1.5度，适配金属模铸造的生产工艺要求，不需要后续大量的机加工序就能达到装配尺寸精度。
