320毫米浪花结构摩托车制动盘设计

　　这款制动盘采用320毫米外径规格，是适配大排量摩托车前轮使用的高性能碟刹部件，日常骑行场景下，不管是城市通勤的频繁启停制动，还是山路压弯时的连续减速工况，都能提供稳定的制动力输出，相比同直径普通圆形碟盘，浪花形的外轮廓设计能在制动过程中更快扫过刹车片表面，带走摩擦产生的热量，同时切割空气形成导流，降低连续制动后的热衰减幅度，避免高温下制动力矩出现大幅波动。

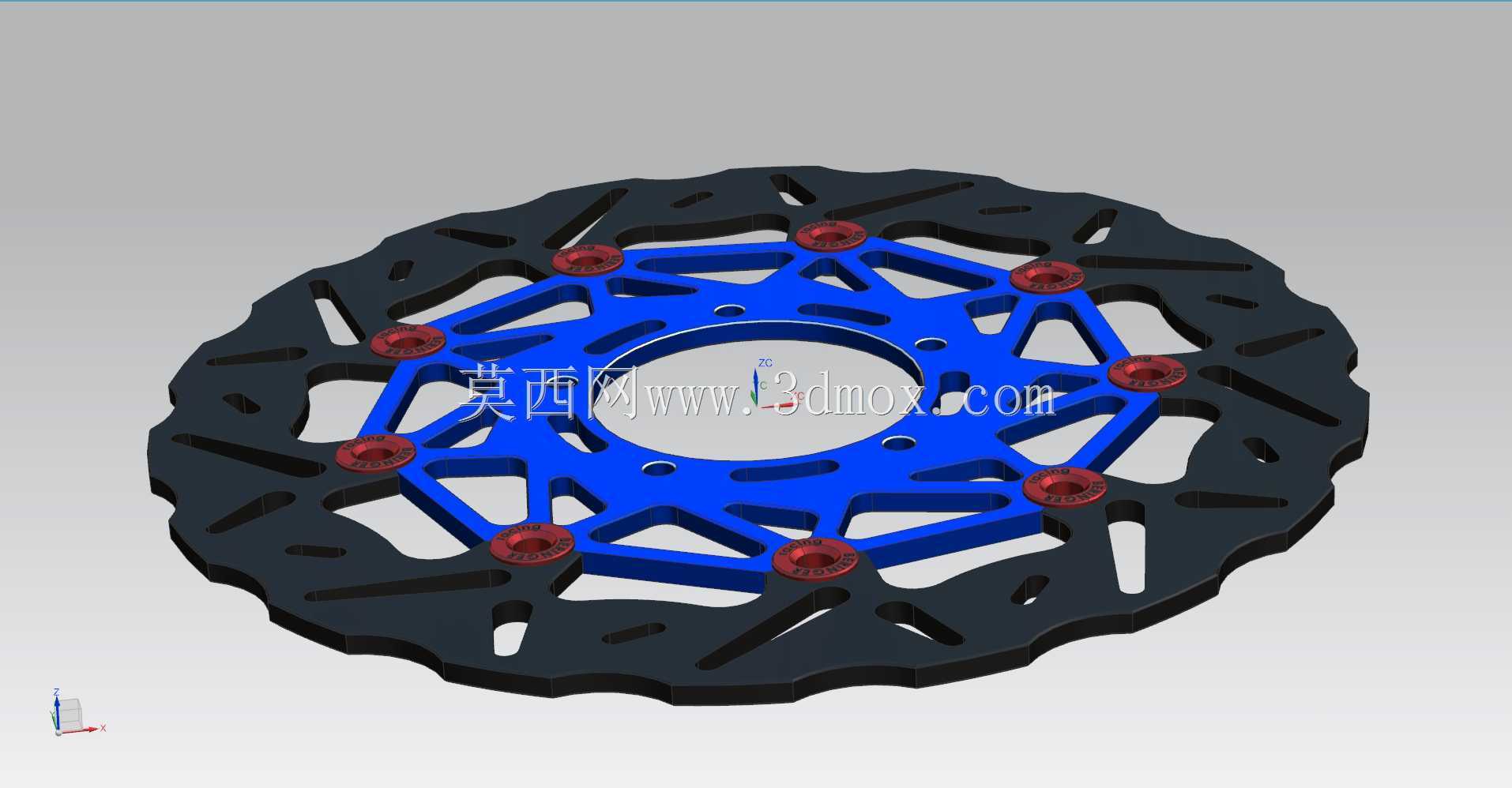

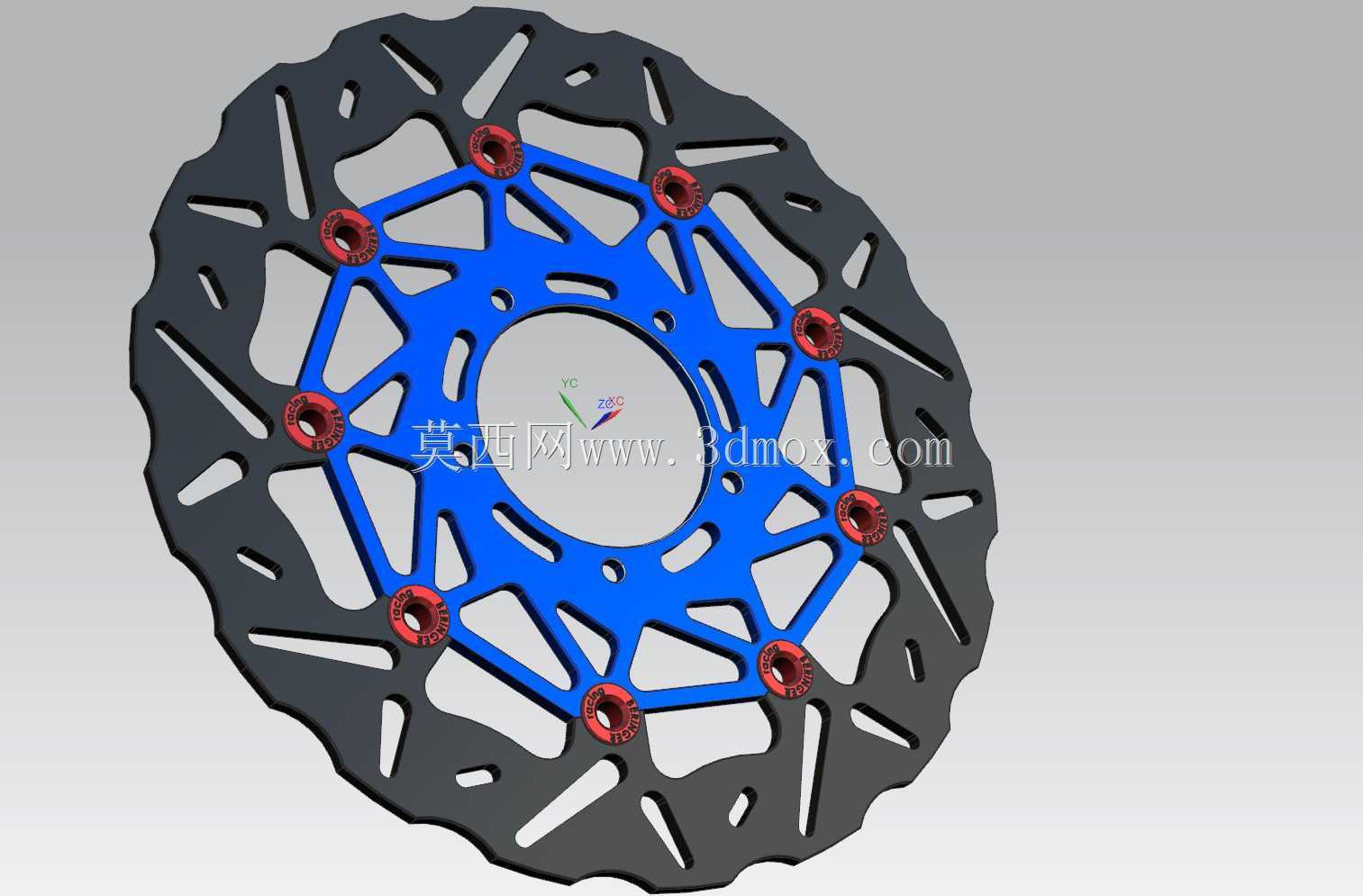

　　从结构设计来看，盘体采用内外分体的浮动式结构，中间蓝色的安装基座通过8组带缓冲衬套的连接螺栓与外侧黑色摩擦盘连接，这种结构能允许摩擦盘在受热膨胀时产生微小的径向位移，不会因为热胀冷缩导致盘体翘曲变形，同时还能吸收制动瞬间的冲击震动，减少刹车时的手感抖动，提升制动平顺性。安装基座中心的定位孔与周边的安装螺栓孔位，是按照主流大排量摩托车前轮轮毂的安装边界设计的，装配时可以直接匹配对应车型的轮毂安装面，不需要额外做转接加工，安装孔的节圆尺寸经过反复校核，能保证装配后盘体与轮毂的同轴度，避免转动时出现偏摆蹭碟的问题。

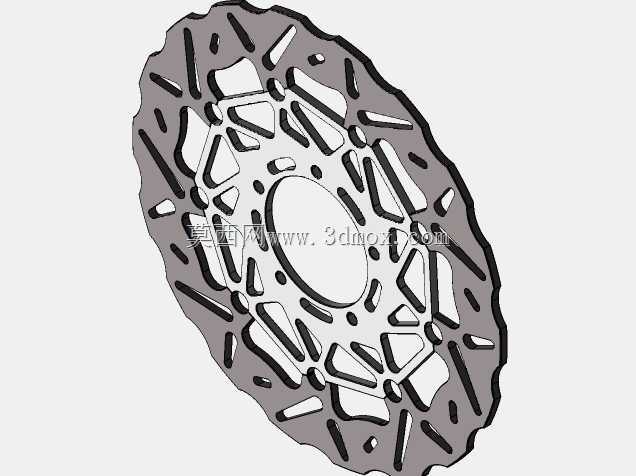

　　外侧摩擦盘的表面开有多组不规则的散热槽与镂空切口，除了辅助散热之外，这些槽道还能在制动时刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面堆积导致制动打滑，同时也能在雨天行驶时快速排开摩擦面的积水，缩短湿滑路面的制动响应时间。摩擦盘的厚度尺寸按照高性能刹车片的工作间隙设计，既保证了足够的结构强度，在大制动力矩下不会出现形变，又能控制整体重量，减少前轮的簧下质量，提升车辆的转向灵活性。

　　设计过程中，首先根据目标车型的轮毂安装参数确定了中心孔位、安装孔节圆的基础尺寸，再结合320毫米外径下的制动力矩需求，计算出摩擦面的有效接触面积，保证单位面积的压力在刹车片的最佳工作区间内。浪花形外轮廓的弧度经过多轮调整，既保证了轮廓的流线型降低风阻，又避免了尖角位置在使用中出现应力集中导致的盘体开裂。连接位置的缓冲衬套采用过盈配合压装在基座与摩擦盘的连接孔内，既保证了连接强度，又能提供合适的浮动量，不会出现松旷异响的问题。

　　实际使用中，这款制动盘的摩擦面经过平面度校准，转动时的端面跳动量控制在极小范围内，制动时刹车片能均匀贴合整个摩擦面，不会出现局部偏磨的情况，延长刹车片与盘体的使用寿命。分体式的结构也方便后期维护，如果摩擦盘磨损到极限厚度，只需要更换外侧的摩擦盘部分，中间的安装基座可以重复使用，降低后期的使用成本。
