12英寸汽车制动鼓背板结构设计

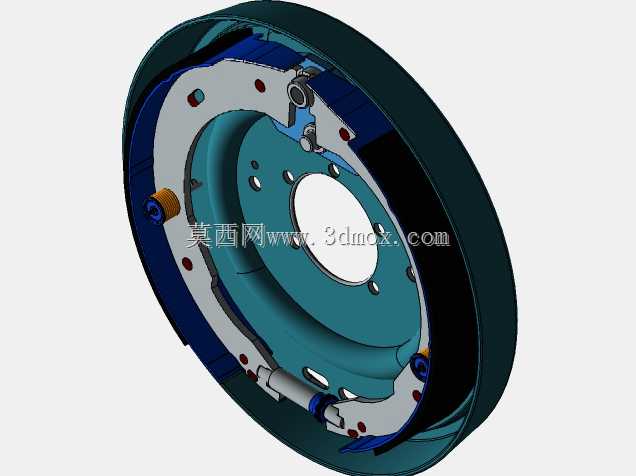

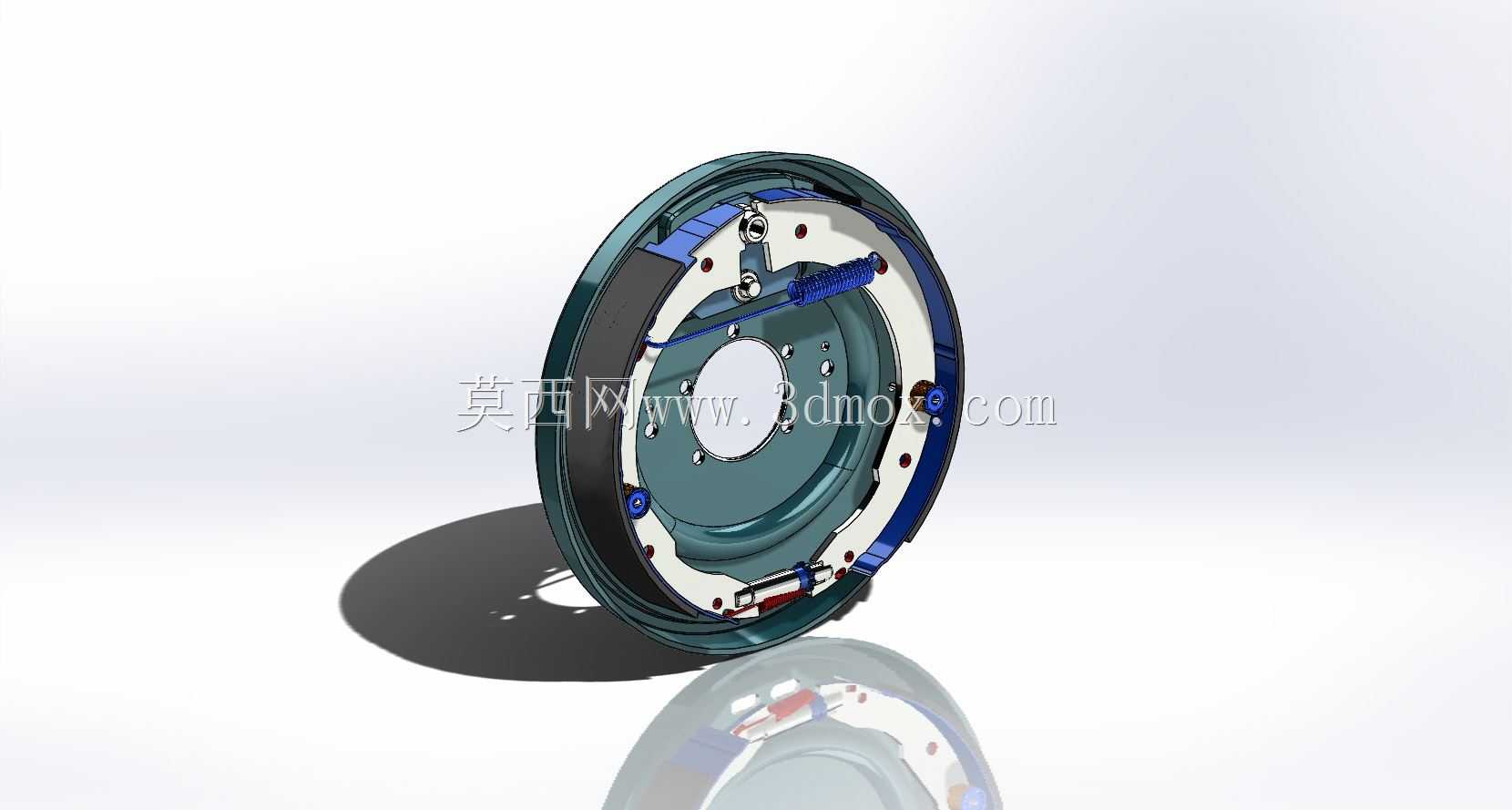

　　鼓式制动器作为商用车、经济型乘用车后轮常用的制动执行部件，其背板是整个制动鼓总成的核心承载基体，所有制动蹄片、回位弹簧、制动分泵、调节机构都需要依托背板完成定位安装，直接决定制动系统的装配精度与运行可靠性。这款12英寸规格的制动鼓背板，适配轮辋直径12英寸的轻载车型、低速工程车辆或者拖挂类设备的制动单元，安装边界完全匹配对应规格制动鼓的内腔尺寸，背板外缘的翻边结构刚好嵌入制动鼓的止口位置，既可以阻挡行车过程中泥水、砂石进入制动摩擦副区域，也能为内部组件提供侧向防护，避免碎石击打造成制动蹄卡滞、弹簧脱落等故障。从结构设计逻辑来看，背板采用冲压成型的钢板基体，整体为圆盘式构型，中心预留的轴头过孔严格匹配对应车桥的轴头外径，

　　周围分布的螺栓孔位置与车桥法兰的安装孔位完全对应，保证装配时的同轴度误差控制在机械加工允许的公差范围内，避免制动过程中出现偏磨、抖动问题。背板上冲压成型的多个凸台、定位卡槽，分别对应制动蹄的支撑销安装位、制动分泵的固定位、回位弹簧的挂接位以及间隙自动调节机构的卡位，不需要额外焊接支架，依靠冲压一体成型的结构就能实现所有内部零件的定位，既减少了装配工序，也避免了焊接变形带来的位置度误差。在实际装车场景中，制动鼓背板长期处于靠近轮毂的高温、高湿、多尘环境，因此设计时在背板非配合面预留了排水缺口，当车辆涉水后，进入制动鼓内部的积水可以顺着缺口快速排出，减少摩擦片泡水后制动效能衰减的时长，也避免长期积水造成背板锈蚀、零件卡滞。

　　背板上的制动蹄支撑位置做了局部加厚处理，因为车辆制动时，制动蹄受到的制动力矩会全部传递到这个支撑点，局部加厚可以提升结构强度，避免长期受交变载荷作用出现开裂、变形。同时背板与制动鼓配合的外缘做了卷边处理，消除冲压后的锐边，既可以提升装配时的操作安全性，也能增强背板外缘的结构刚度，减少车辆行驶过程中背板受振动产生的共振异响。对于三维建模从业者来说，这类底盘制动部件的建模重点在于各个安装点位的位置度匹配，所有孔位、卡槽的相对尺寸必须严格对应实车装配关系，不能仅做外观曲面的复刻，要保证模型在虚拟装配时可以完整还原制动蹄张开、回位的整个运动过程，为后续的制动性能仿真、结构强度校核提供准确的数模基础。在选型适配时，12英寸的尺寸规格决定了这款背板对应的制动力矩输出范围，只适用于总质量较轻的车辆，不能盲目跨规格替换，否则会出现制动力不足或者安装干涉的问题。
