离心式鼓风风机装置结构三维设计

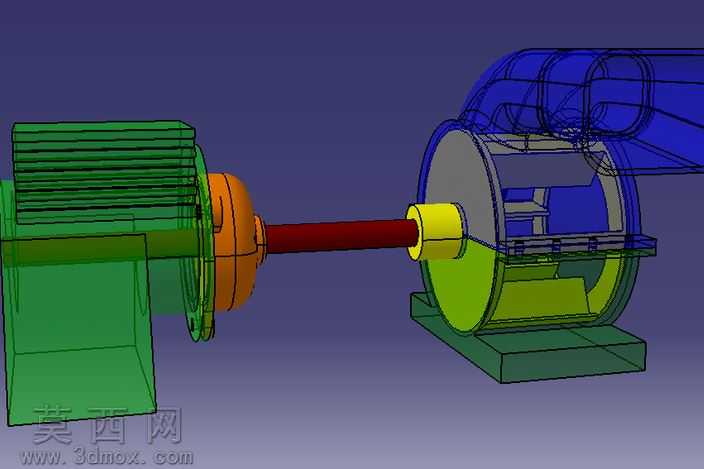

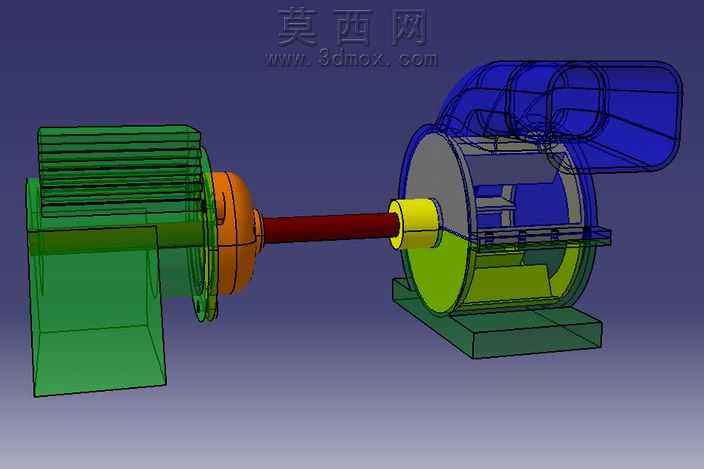

本作品为离心式鼓风风机装置的三维结构设计，建模过程中依托三维设计软件完成全参数化零件构建与整机装配，首先对风机的核心组成模块进行拆分建模，分别完成驱动电机壳体、散热筋结构、传动连接轴组、蜗壳壳体、叶轮组件、安装底座等独立零件的特征绘制。建模阶段严格遵循机械设计的尺寸配合规范，对电机端的连接法兰、传动轴的轴肩定位结构、叶轮与轴的配合公差位、蜗壳的进风口与出风口流道曲面都进行了精准的特征约束，保证各零件装配时无干涉错位。在结构呈现上采用半剖视的展示方案，将蜗壳侧的外壳做透明化线框处理，清晰展现内部叶轮的叶片排布、流道走向以及传动轴的穿设连接结构，能够直观呈现风机运行时的动力传递路径与气流流通逻辑。材质渲染阶段针对不同部件做了差异化的材质区分，电机外壳采用磨砂质感的工程塑料材质表现，传动连接轴做金属防锈涂层的质感处理，蜗壳与底座采用铸铁喷漆的哑光金属质感，叶轮部分做亮面金属材质区分，不同部件的色彩区分也进一步强化了结构的辨识度，便于快速识别各功能模块。设计过程中重点考量了风机的传动稳定性与安装便捷性，电机与蜗壳之间通过加长传动轴实现动力传递，预留了足够的散热间隙避免运行时热量堆积，底部的一体式安装底座设置了多个安装定位孔，可直接适配不同工况的机架固定需求，蜗壳的出风口采用标准法兰接口设计，能够快速对接排风管路系统。整体模型完整还原了离心鼓风机的全部结构细节，既可以作为机械结构教学的演示素材，也能够为同类风机产品的结构优化、改型设计提供可靠的三维参考依据，模型的各零件均保留了可编辑的参数特征，支持后续根据实际工况需求调整尺寸参数、修改叶片角度或蜗壳流道型线，适配不同风压风量的使用场景。
