单缸内燃机曲柄活塞传动结构展示

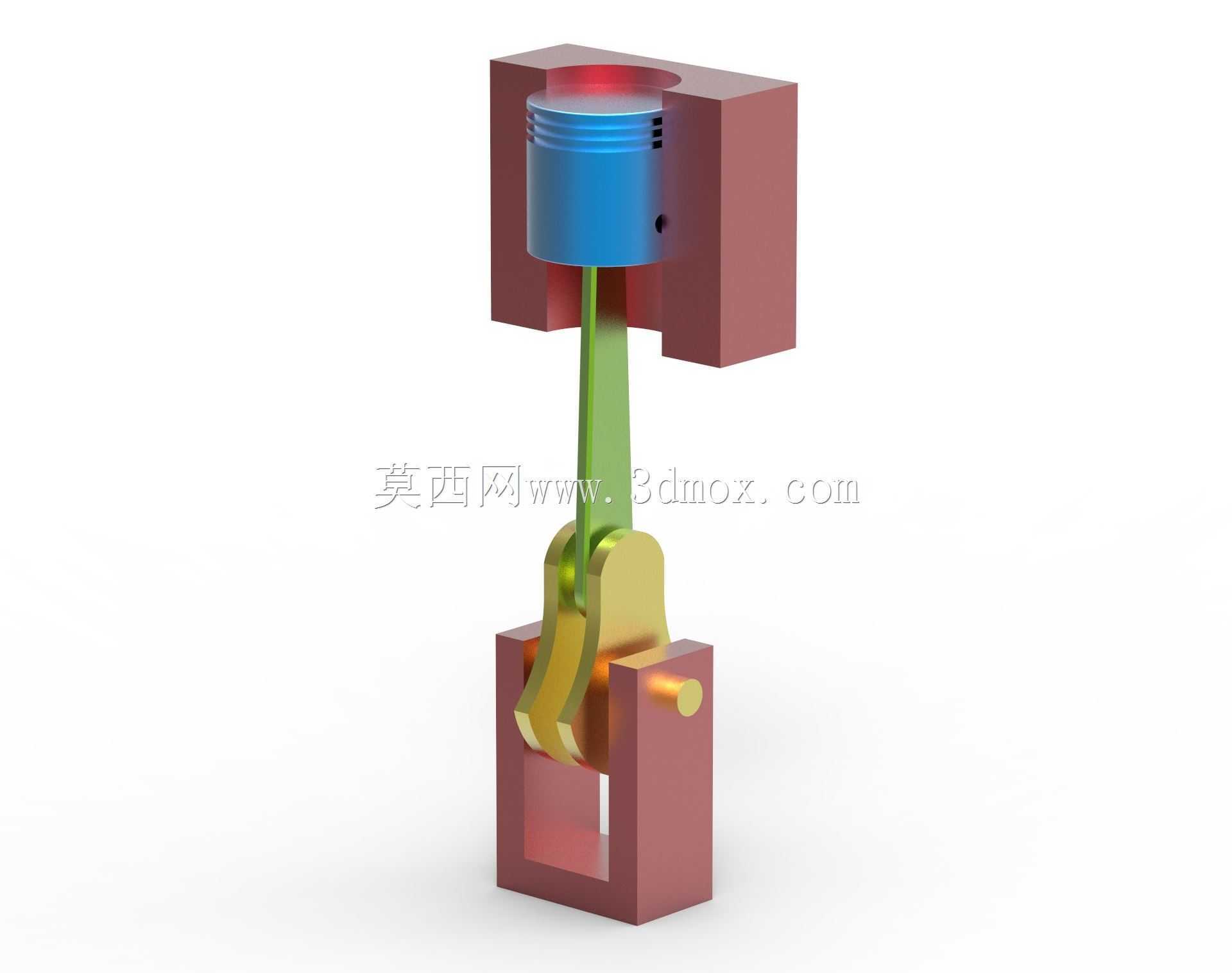

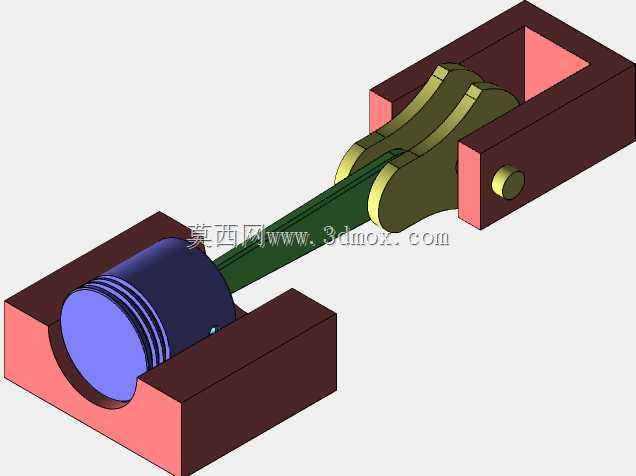

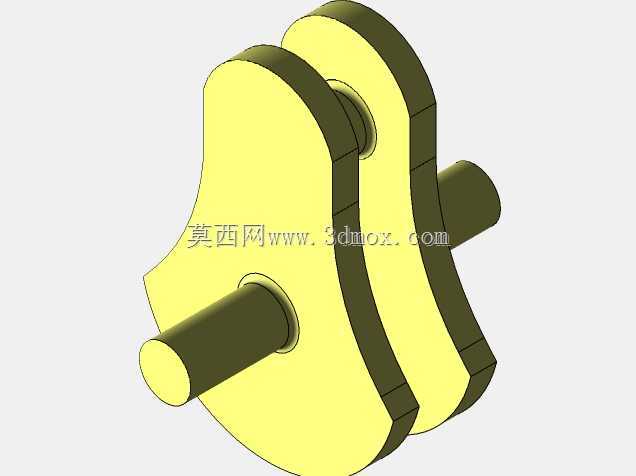

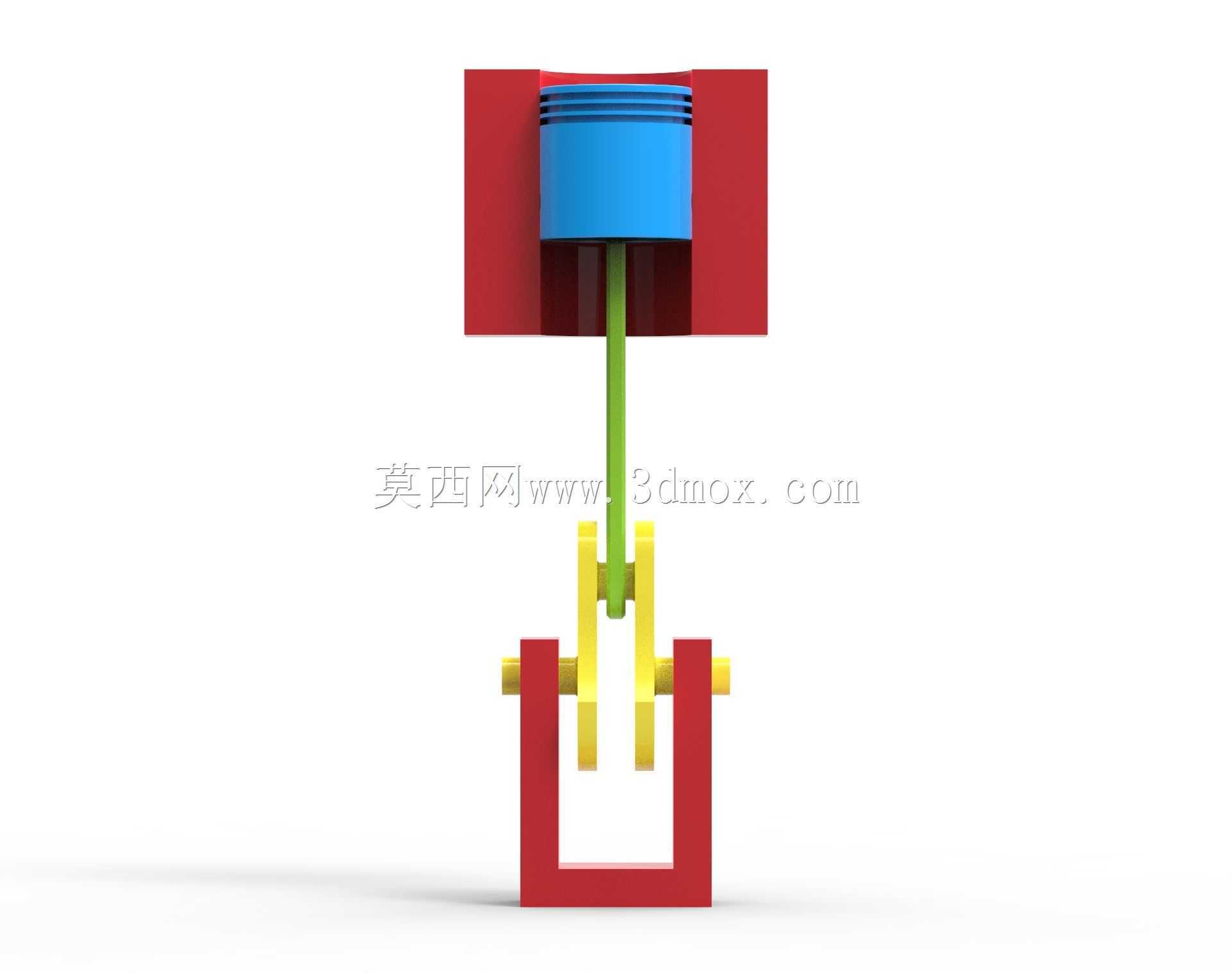

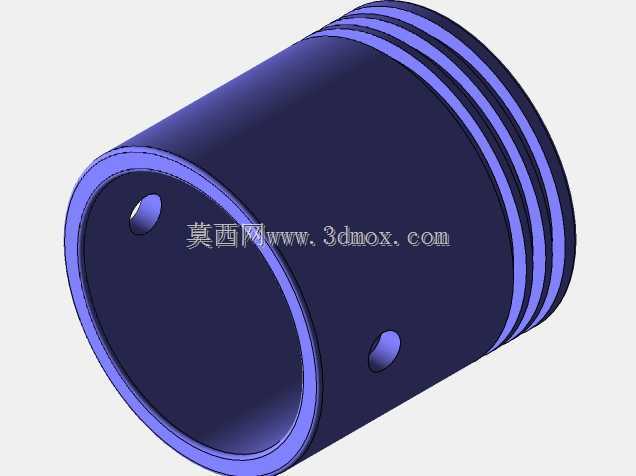

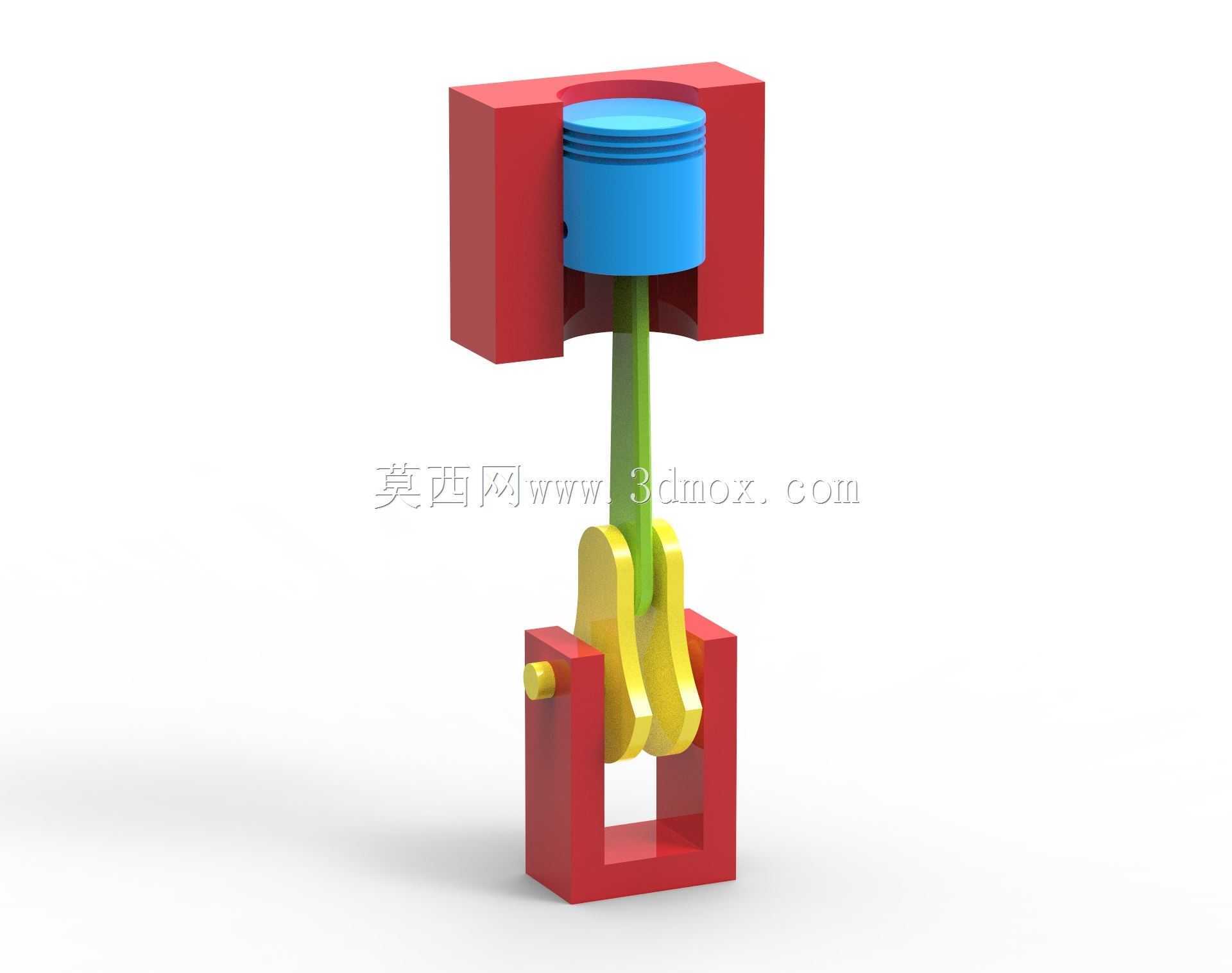

　　这套单缸动力结构的三维建模，核心还原了往复式内燃机最基础的动力传递逻辑，在小型通用动力、园林机械、摩托动力、教学实训场景中应用极广，很多入门级动力设备的核心做功单元都采用这类结构布局。从结构设计逻辑来看，建模完整还原了气缸套、活塞组件、连杆、曲柄曲轴、机架支撑这几个核心做功部件的装配关系，活塞在气缸腔内做上下往复直线运动，通过铰接的连杆将直线推力转化为曲柄的旋转扭矩，整个运动副的配合间隙都按照常规小排量单缸机的装配公差做了预留，活塞环槽、活塞销孔、连杆大头轴瓦位、曲柄配重块的结构都做了写实还原，没有做过度简化。做这类结构建模的时候，首先要确定的是曲柄回转半径与连杆长度的比值，这个参数直接决定活塞的行程长度以及侧推力大小，

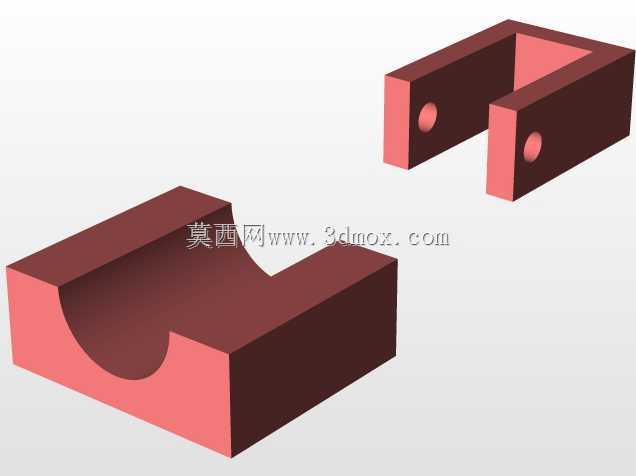

　　常规小排量单缸机的连杆曲柄比一般控制在3.2到4之间，比值过小会导致活塞对气缸壁的侧压力过大，加剧缸套磨损，比值过大则会让整体结构高度冗余，增加整机重量。建模过程中特意将气缸体与下部曲轴支撑座做了分体式的结构表达，红色的支撑结构既承担缸套的固定作用，下部的U型槽位也预留了曲柄旋转的运动空间，同时侧面预留的销轴孔位是用来固定曲柄转轴，保证旋转过程中不会出现轴向窜动。从安装边界来看，整个结构的横向安装尺寸主要由曲柄的回转直径决定，纵向尺寸则是活塞上止点到曲轴下支撑座的底部距离，安装时需要预留活塞上下运动的安全空间，同时曲柄旋转区域不能有其他部件干涉，很多教学场景下用这套模型做运动仿真，

　　可以直接在运动仿真模块中添加活塞顶面的模拟燃气压力载荷，就能直接输出曲柄输出端的扭矩变化曲线、连杆的受力变化、活塞运动的速度加速度参数，也能直观看到活塞换向时对缸壁的侧击力变化，对于理解内燃机做功过程、曲柄连杆机构的运动学原理非常直观。这套结构没有附带复杂的配气机构、供油点火系统，只保留了最核心的动力转换单元，非常适合作为动力结构入门学习的参考，也可以在做小型动力设备方案选型时，用来快速验证单缸动力单元的安装空间是否匹配，提前排查装配干涉问题。
