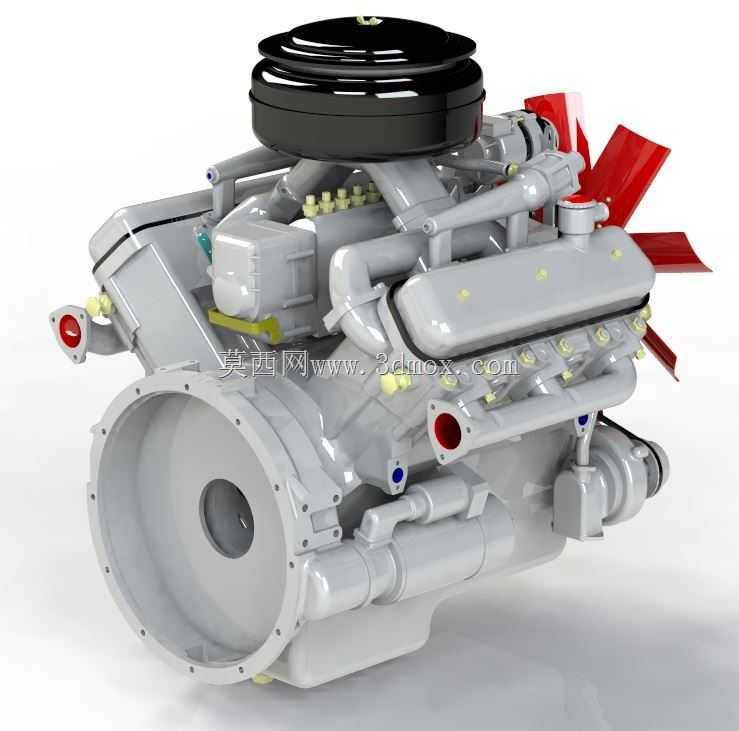

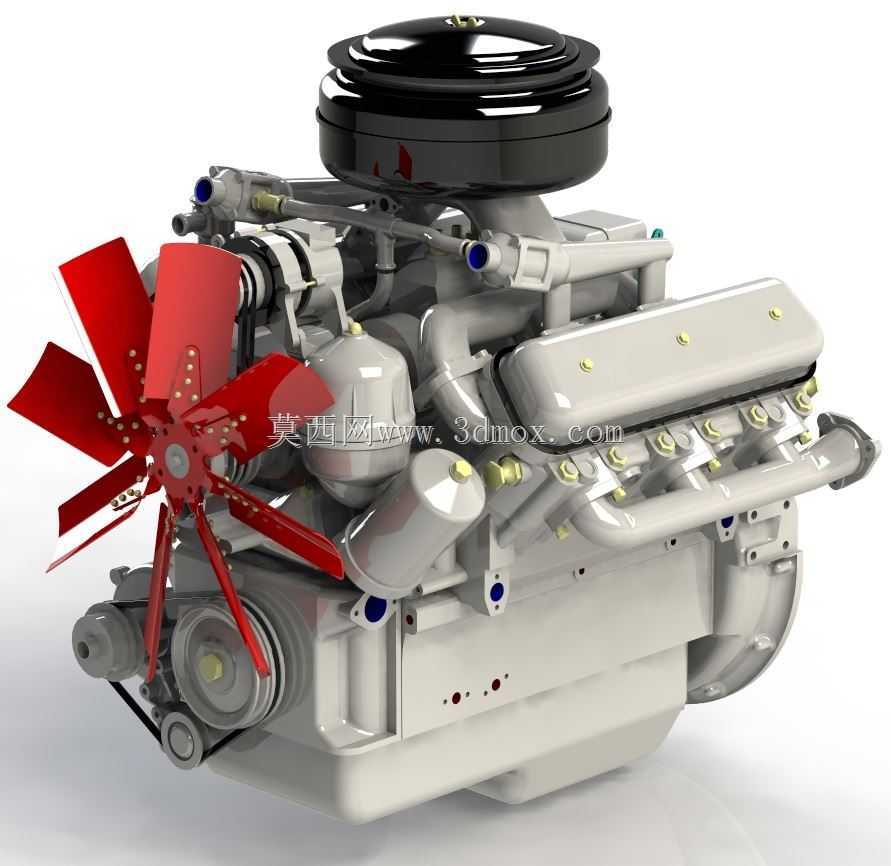

V型八缸柴油动力总成结构三维数模

　　这款V型布局柴油动力单元，主要面向商用车辆、工程机械、固定式发电机组等场景的动力配套需求，作为整套设备的核心动力输出部件，负责将柴油燃烧的热能转化为旋转机械能，为下游传动系统、作业机构提供稳定的扭矩输出。从结构设计来看，采用90度夹角V型八缸排布，能在有限的机舱空间内压缩整机长度，同时平衡往复运动部件的惯性力，降低高转速工况下的整机振动幅值，相比直列同缸数机型，横向安装尺寸更紧凑，适配更多窄体机舱的布置需求。整机前端集成轴流式冷却风扇，通过皮带轮与曲轴前端连接，随曲轴转速同步调整风量，配合缸体内部的冷却水道、散热器组成闭式冷却循环，避免持续高负荷作业时缸温超限；缸盖顶部布置独立的进排气歧管，进气侧预留空气滤清器安装接口，

　　排气侧法兰可直接对接排气后处理装置，满足不同排放阶段的配套改装需求。设计阶段优先考虑了安装边界的通用性，缸体后端的飞轮壳采用标准SAE连接尺寸，可直接匹配对应规格的离合器、变速器或液压泵组，无需额外制作转接法兰；缸体两侧预留的发动机悬置安装孔位，坐标公差控制在±0.2mm范围内，适配多数商用车、工程机械的机架安装点位，减少现场改装的配焊、打孔工作量。从功能特性上，该结构还原了柴油发动机的核心配气机构、燃油供给管路、润滑系统外接接口，每个缸盖的喷油器安装位、气门室罩盖的密封结构都做了细节还原，可用于动力总成布置校核、维修拆装教学演示、机舱干涉检查等场景。建模时对整机的外围干涉边界做了完整包络，包括顶部的空气滤清器总成、

　　前端风扇的旋转外径、两侧起动机与发电机的突出尺寸，在做整车或设备总布置时，可直接用该数模做静态间隙校核，避免后续实机装配时出现管路干涉、部件碰撞的问题。油底壳的底部轮廓、机油标尺的插拔空间、燃油滤清器的更换预留位置都在建模时做了考量，符合售后维修的操作空间要求，不会出现设计阶段预留空间不足导致后期保养困难的问题。
