这套盘形尖底从动件凸轮结构,是机械传动领域里实现往复直线运动最基础的执行单元之一,在轻工包装、纺织机械、小型自动化送料工位里十分常见,很多需要固定时序往复动作的工位,都会优先选用这类结构来实现预期运动轨迹。从实际应用场景来看,这类尖底从动件盘形凸轮,大多用在低速、轻载的周期性动作工位,比如小型包装线的推料动作、印刷设备的纸张递纸动作、纺织设备的纱线挑线动作,这类工位不需要太大的传动力矩,但对动作时序的匹配度要求很高,只要凸轮轮廓曲线加工到位,就能精准实现预设的升程、回程、停歇动作时序,不需要额外添加复杂的电控程序就能完成固定循环动作。

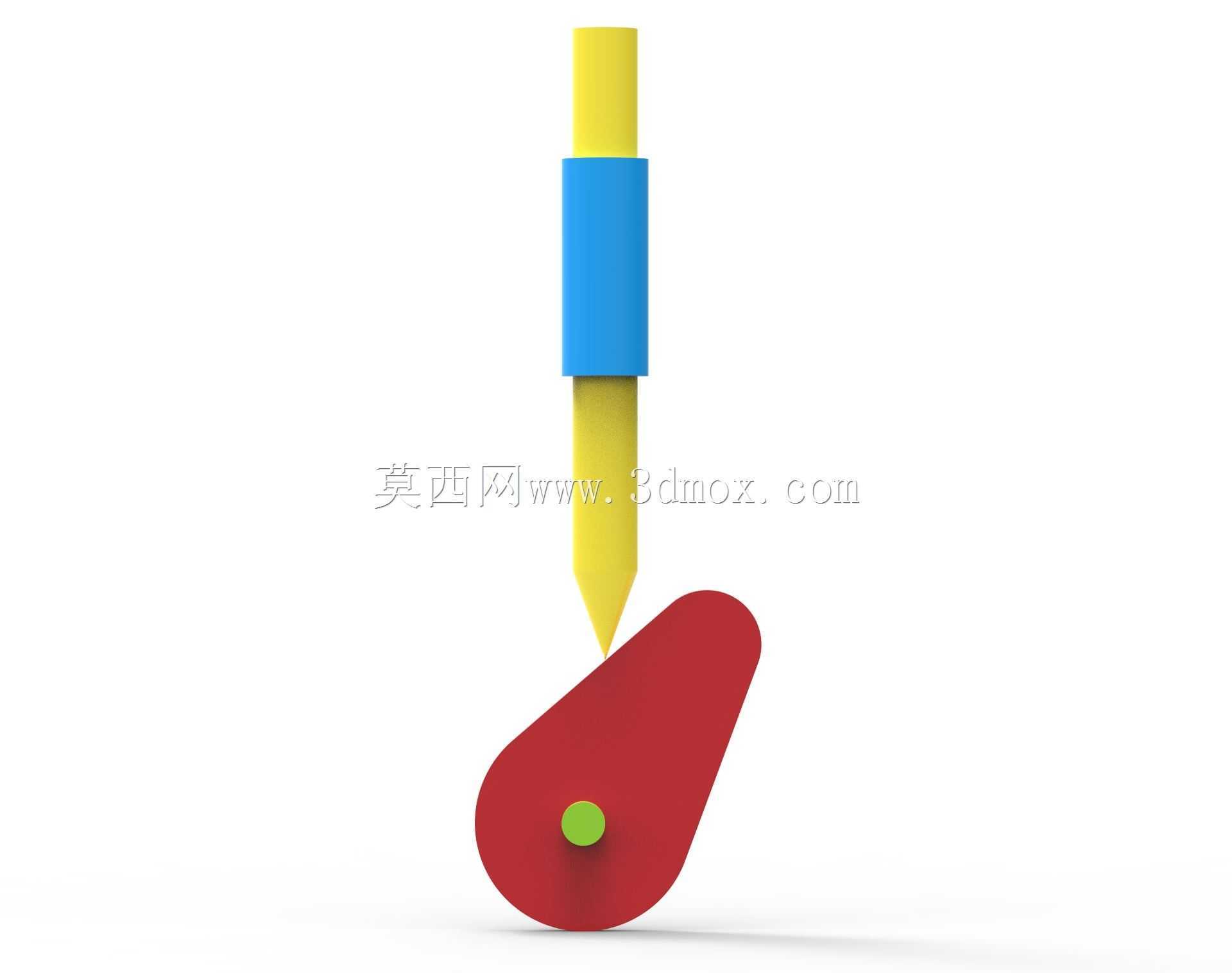

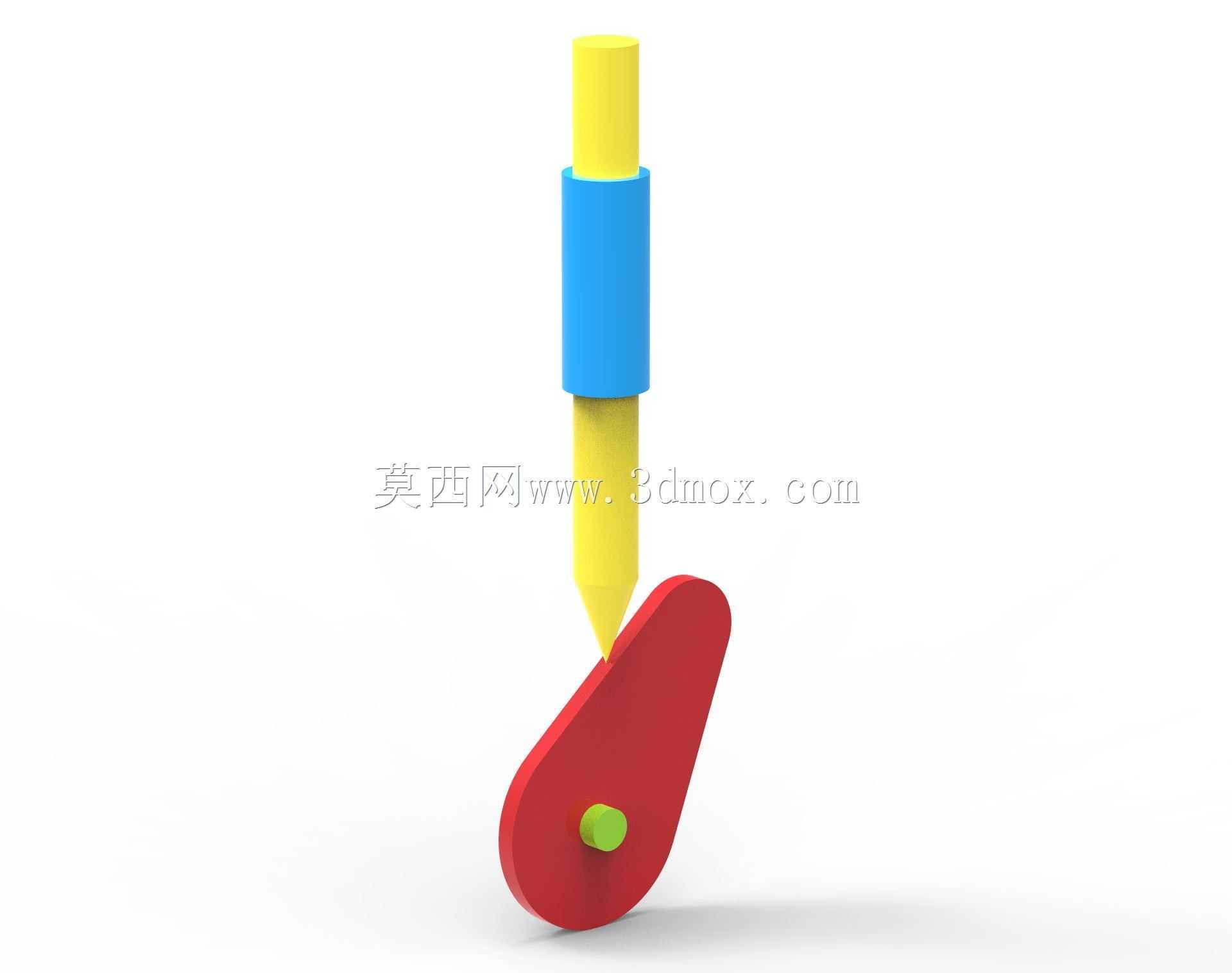

从结构设计逻辑来看,这套结构的核心是红色的主动盘形凸轮,凸轮绕自身底部的固定铰接轴旋转,轮廓曲线直接和黄色尖底从动件的底端接触,从动件整体穿在蓝色的固定导套内部,导套的内孔和从动件的外圆柱面采用小间隙滑动配合,既可以限制从动件的运动方向,保证其只能沿竖直方向做上下往复移动,也能抵消凸轮旋转时带给从动件的侧向分力,避免从动件出现卡滞、偏磨的问题。尖底从动件的设计优势在于结构简单,端部尖点可以和任意复杂的凸轮轮廓保持紧密接触,理论上可以实现任意预期的运动规律,缺点是尖底位置接触应力大,容易磨损,所以实际加工时通常会对尖底做极小的圆角处理,同时搭配表面淬火工艺提升接触位置的耐磨性能。
在安装边界的考量上,这套结构的安装基准主要有两个部分,一是凸轮的铰接轴安装位,需要保证凸轮旋转时的端面跳动量控制在允许范围内,避免从动件运动过程中出现额外的冲击;二是导套的安装固定位,需要保证导套的内孔轴线和凸轮铰接轴的轴线保持空间垂直,同时导套的导向长度要足够,一般导向长度不小于从动件直径的1.5倍,避免从动件上下移动时出现歪斜。设计这类凸轮结构时,首先要根据工位需要的从动件行程、动作时序来绘制凸轮轮廓曲线,确定基圆半径,基圆半径过小会导致凸轮轮廓压力角过大,传动效率降低甚至出现自锁,基圆半径过大则会让整个结构的外形尺寸变大,占用更多安装空间,需要结合实际安装空间和传动受力情况做平衡计算。另外从动件的回程通常需要搭配复位弹簧,保证尖底始终和凸轮轮廓贴合,这套展示结构里省略了复位件,实际应用时需要在从动件顶部或者导套位置加装复位弹簧,避免高速旋转时从动件和凸轮轮廓脱离接触,导致动作时序错乱。
