外啮合平面槽轮间歇分度传动结构

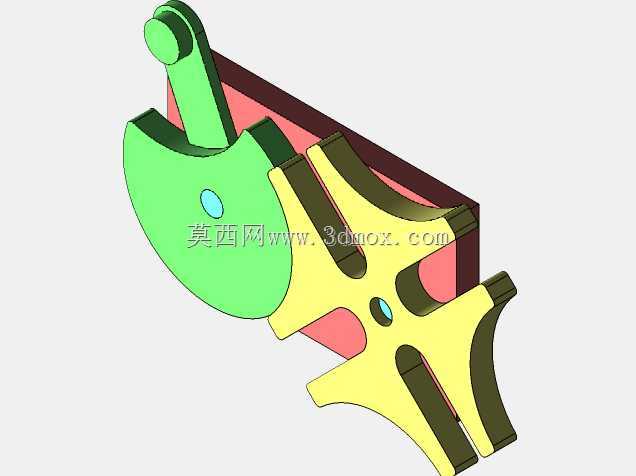

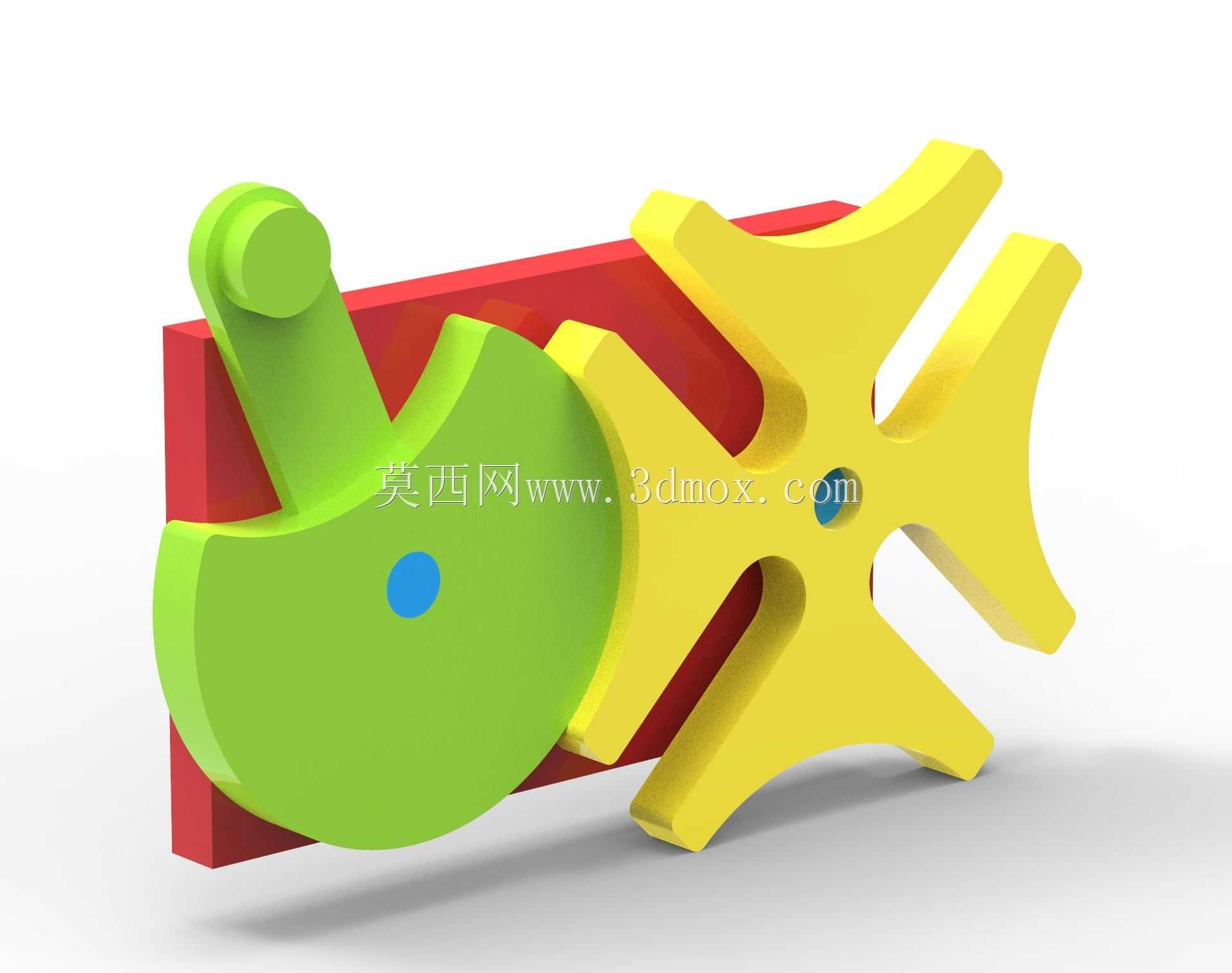

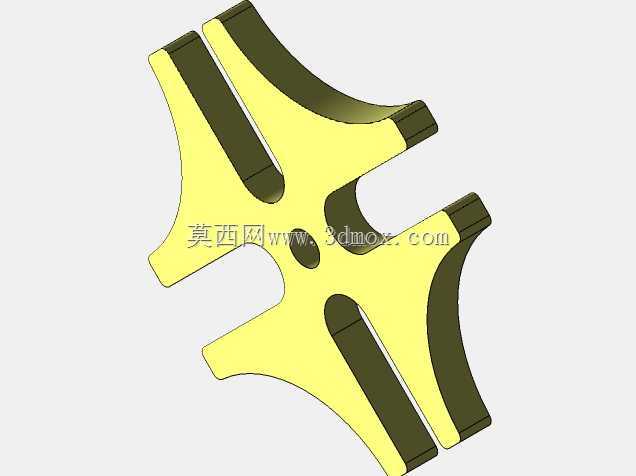

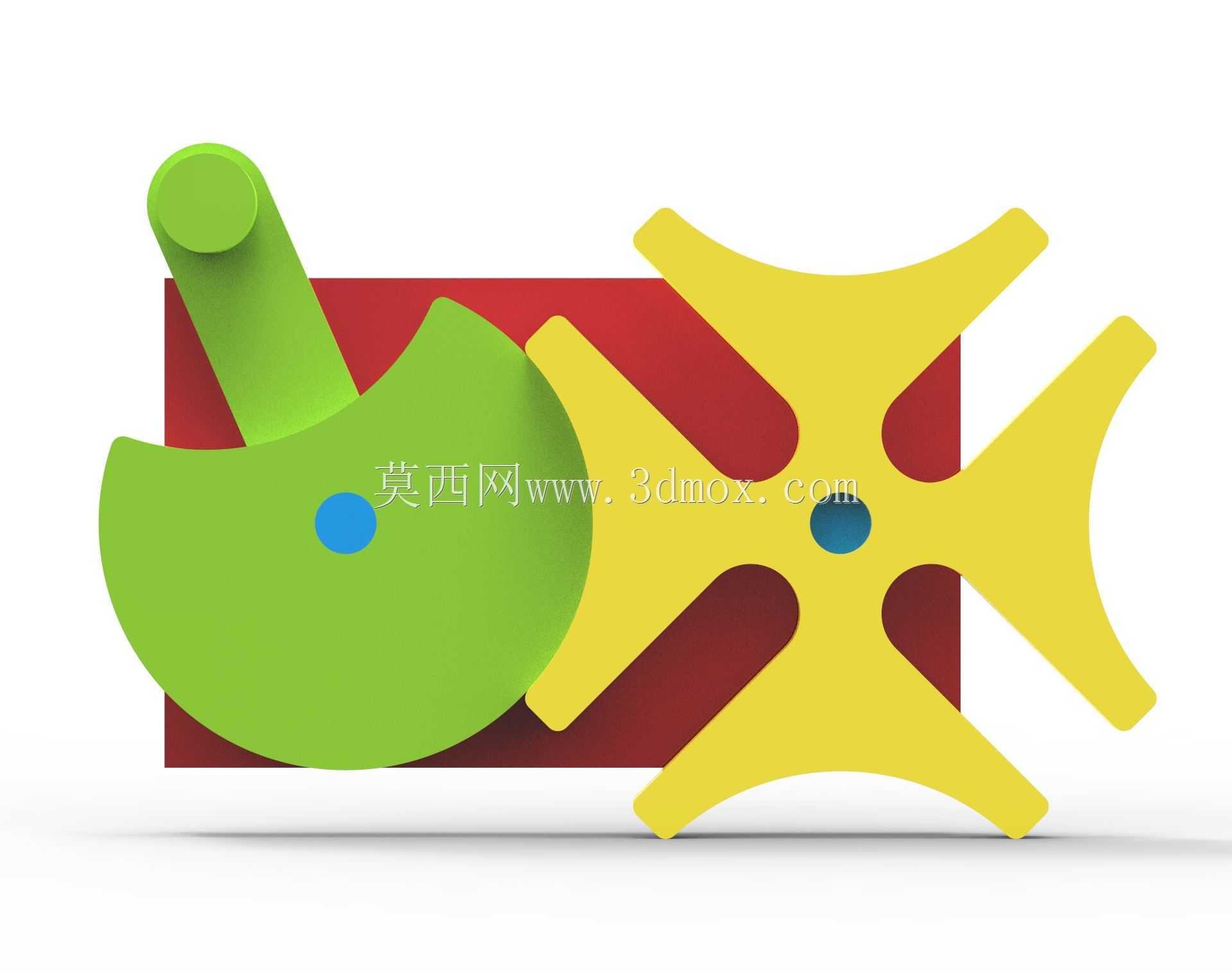

　　这套外啮合平面间歇分度结构，核心应用场景覆盖多工位自动化装配、轻工包装转位送料、仪表元件分度检测这类需要固定角度间歇步进的工位，在小载荷、分度精度要求中等的自动化线体里十分常见，相比棘轮分度的冲击噪声、凸轮分割器的高加工成本，这类槽轮结构的加工门槛更低，装配调试难度小，适合中低速间歇转位工况使用。从实际功能来看，主动拨盘连续回转过程中，拨销进入槽轮的径向导槽时，会带动槽轮完成对应角度的转位，当拨销脱离导槽后，槽轮上的内凹锁止弧会和主动拨盘的外凸锁止弧贴合，此时槽轮被完全锁止，保持工位静止状态，不会因为负载惯性出现滑移错位，刚好匹配工位加工、装配、检测环节需要的静止停留需求，单周期内的转位角度由槽轮的槽数决定，这套结构采用六槽设计，

　　单次转位角度为60度，可适配六工位的循环作业需求。设计过程中首先要匹配工位数量确定槽轮槽数，槽数越少单步转位冲击越大，槽数过多则会导致槽轮整体尺寸偏大，锁止弧的配合长度不足，锁止可靠性下降，六槽的参数选择刚好平衡了转位冲击、结构尺寸和锁止可靠性的需求；拨销的直径需要和槽轮导槽的宽度做间隙配合，间隙控制在0.02-0.05mm区间，间隙过大会导致转位起始和结束阶段存在明显回差，间隙过小则会增大转动摩擦阻力，甚至出现卡滞无法转动的问题；锁止弧的配合面需要保证同轴度，主动拨盘锁止弧的圆心和拨盘回转中心重合，槽轮锁止弧的圆心和槽轮回转中心重合，才能保证锁止阶段无卡滞、无窜动。安装边界方面，整套结构为平面安装布局，主动轴和从动轴为平行轴布置，

　　两轴的中心距需要严格按照设计值加工安装，中心距偏差过大会导致拨销进出导槽时的传动角异常，加剧磨损甚至出现卡死；安装底板需要保证足够的平面度，两轴的安装孔垂直度偏差不超过0.02mm/100mm，避免轴系倾斜导致传动卡滞；槽轮和拨盘的轴向定位需要预留0.1-0.2mm的轴向间隙，避免加工累积误差导致端面摩擦；整套结构的径向尺寸在120mm范围内，厚度方向含安装底板不超过40mm，可直接集成在小型转台、多工位送料机构的安装面板上，不需要额外预留过大的安装空间，适配小型自动化设备的紧凑布局需求。实际使用中这类结构的输入转速一般不超过60rpm，过高的转速会导致拨销进出导槽时的刚性冲击加剧，缩短零件使用寿命，适合中低速、轻载荷的间歇分度场景，零件加工可采用普通45号钢调质处理，表面发黑防锈即可满足使用要求，不需要特殊的热处理工艺，加工成本可控。
