正交啮合锥齿轮传动结构设计

项目分类:齿轮 发布时间:2022-02-14 ID:549222
  • 正交啮合锥齿轮传动结构设计
  • 正交啮合锥齿轮传动结构设计
  • 正交啮合锥齿轮传动结构设计
  • 正交啮合锥齿轮传动结构设计
  • 正交啮合锥齿轮传动结构设计
  • 正交啮合锥齿轮传动结构设计

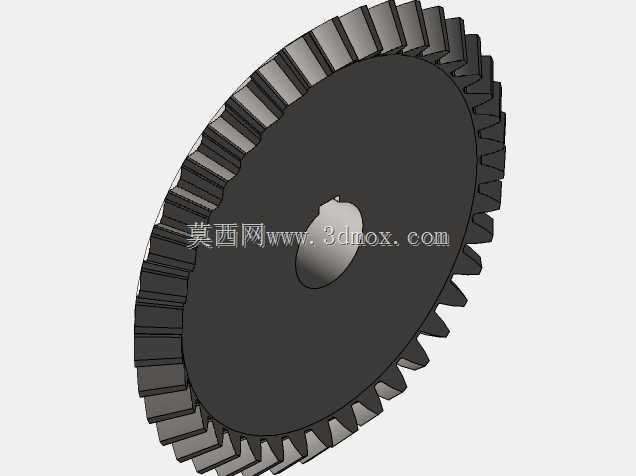

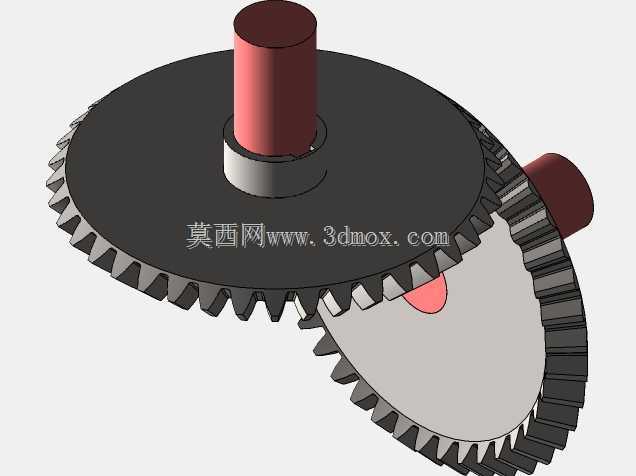

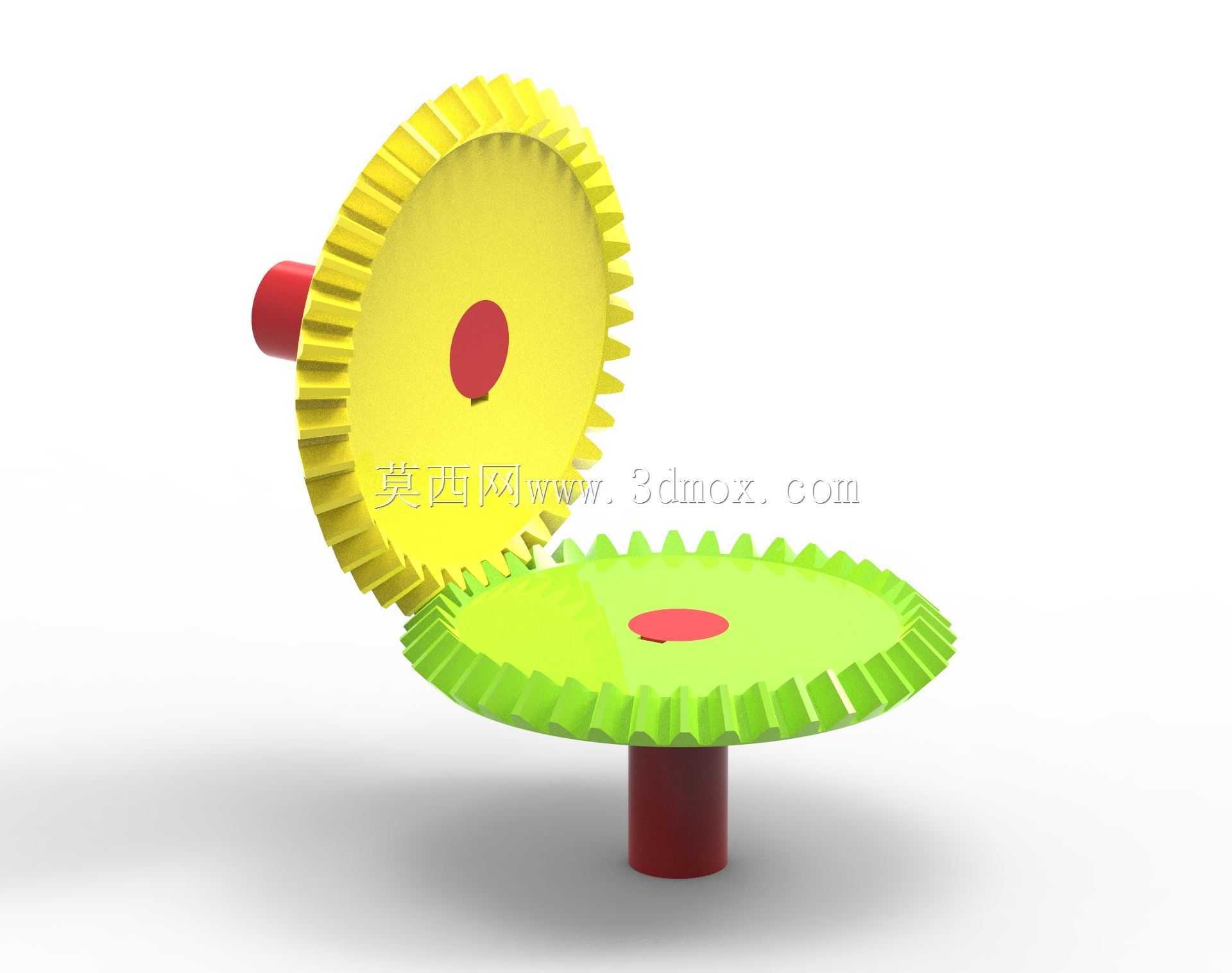

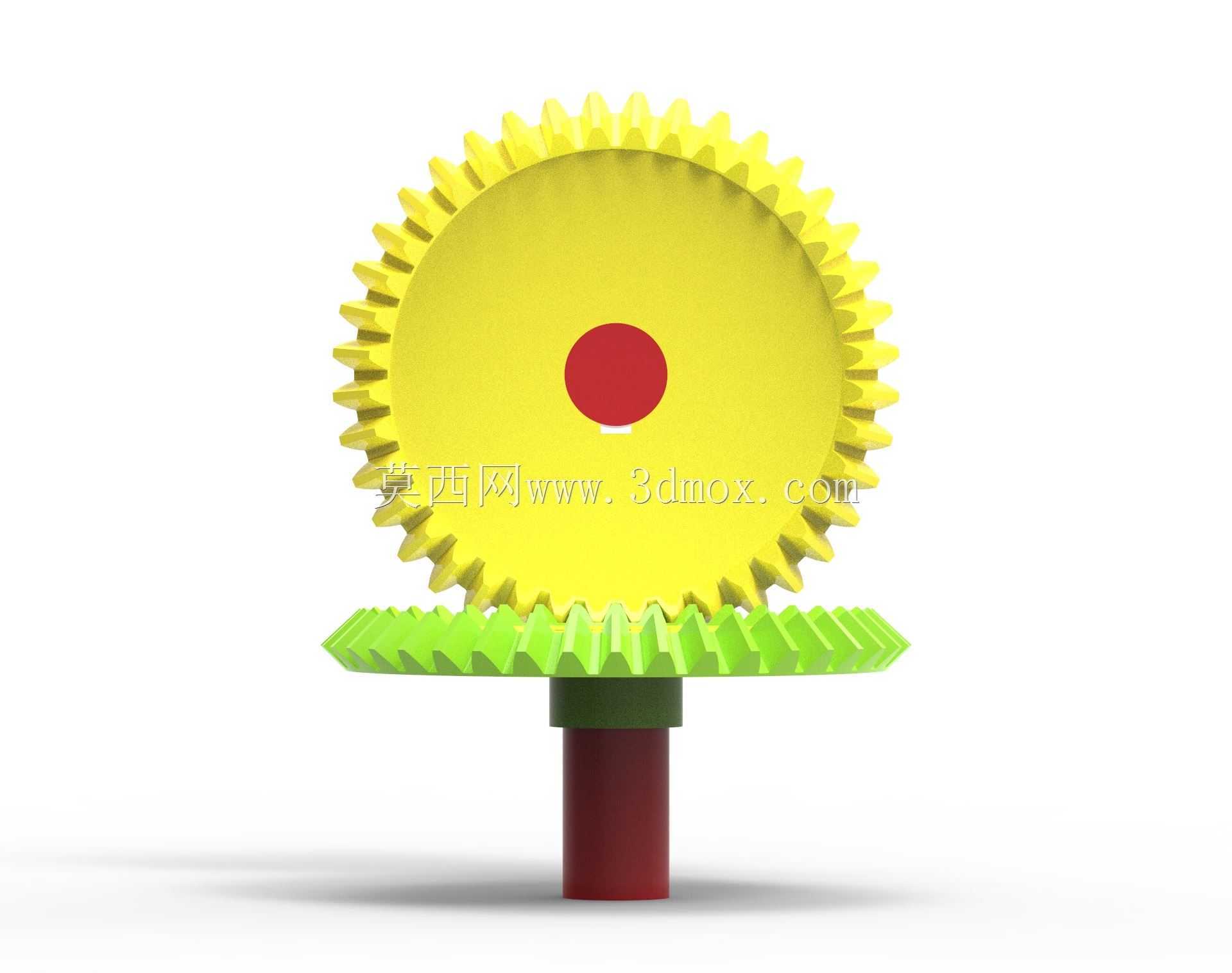

  这套锥齿轮传动结构,核心解决的是相交轴之间的旋转动力传递需求,在各类需要改变动力传输方向的机械结构中应用十分广泛,小到小型仪表的传动调节机构,大到机床进给箱、轻工设备的动力转向单元,都能见到这类正交锥齿轮副的身影。不同于平行轴传动的圆柱齿轮,锥齿轮的轮齿分布在截锥面上,啮合过程中两个齿轮的轴线呈固定夹角,这套结构采用的是工程中最常用的90度正交布置形式,能够直接将水平轴向的输入动力转换为垂直轴向的输出,省去了额外的转向传动环节,有效压缩传动链路的整体空间占用。从设计逻辑来看,这套结构优先考虑了制造与装配的便捷性,轮齿采用直齿锥齿轮齿形,相较于螺旋锥齿轮,直齿结构的加工难度更低,对安装精度的容错空间更大,

  不需要复杂的齿向修形就能满足中低速、轻载场景下的传动需求,非常适合教学演示、小型自动化设备、民用机具这类对传动噪音、极限承载能力要求不苛刻的使用场景。结构的安装边界设计十分规整,两个齿轮的轴段均采用等直径圆柱轴伸,轴伸长度预留了足够的轴承安装、联轴器对接空间,安装时只需要保证两个齿轮的节锥顶点重合,就能实现顺畅啮合,不需要额外调整轴向位置来补偿齿向偏差。齿轮本体的结构采用辐板式轻量化设计,轮缘与轮毂之间通过薄辐板连接,在保证轮齿支撑刚度的前提下,尽可能降低了齿轮自身的转动惯量,减少传动过程中的惯性冲击。实际使用过程中,这套锥齿轮副的传动比固定,啮合时轮齿沿齿长方向逐步接触,运转过程中不会出现圆柱齿轮斜啮合的轴向窜动力,

  对支撑轴承的轴向载荷要求更低,能够有效延长支撑部件的使用寿命。在进行三维建模时,齿形部分严格按照直齿锥齿轮的背锥展开原理构建,齿厚从大端到小端均匀过渡,齿顶间隙沿齿长方向保持一致,装配后两个齿轮的齿侧间隙均匀,转动过程中无卡滞、无偏磨风险,既可以直接用于3D打印制作教学演示模型,也可以作为结构设计单元嵌入到整体设备的传动方案中,为相交轴动力传递场景提供可靠的结构参考。
