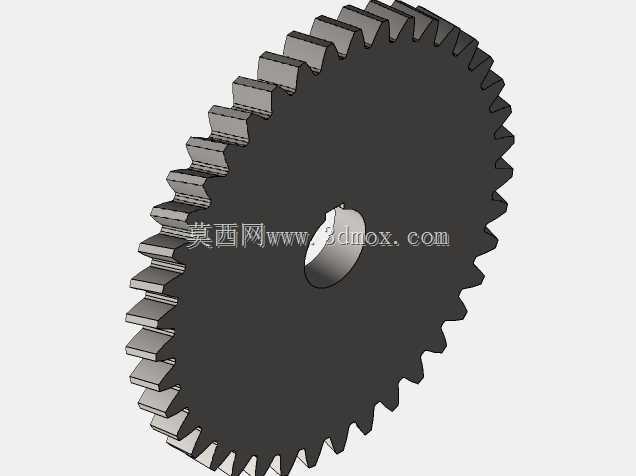

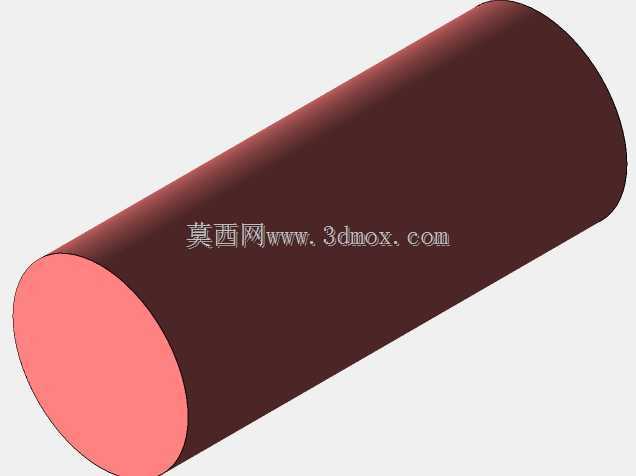

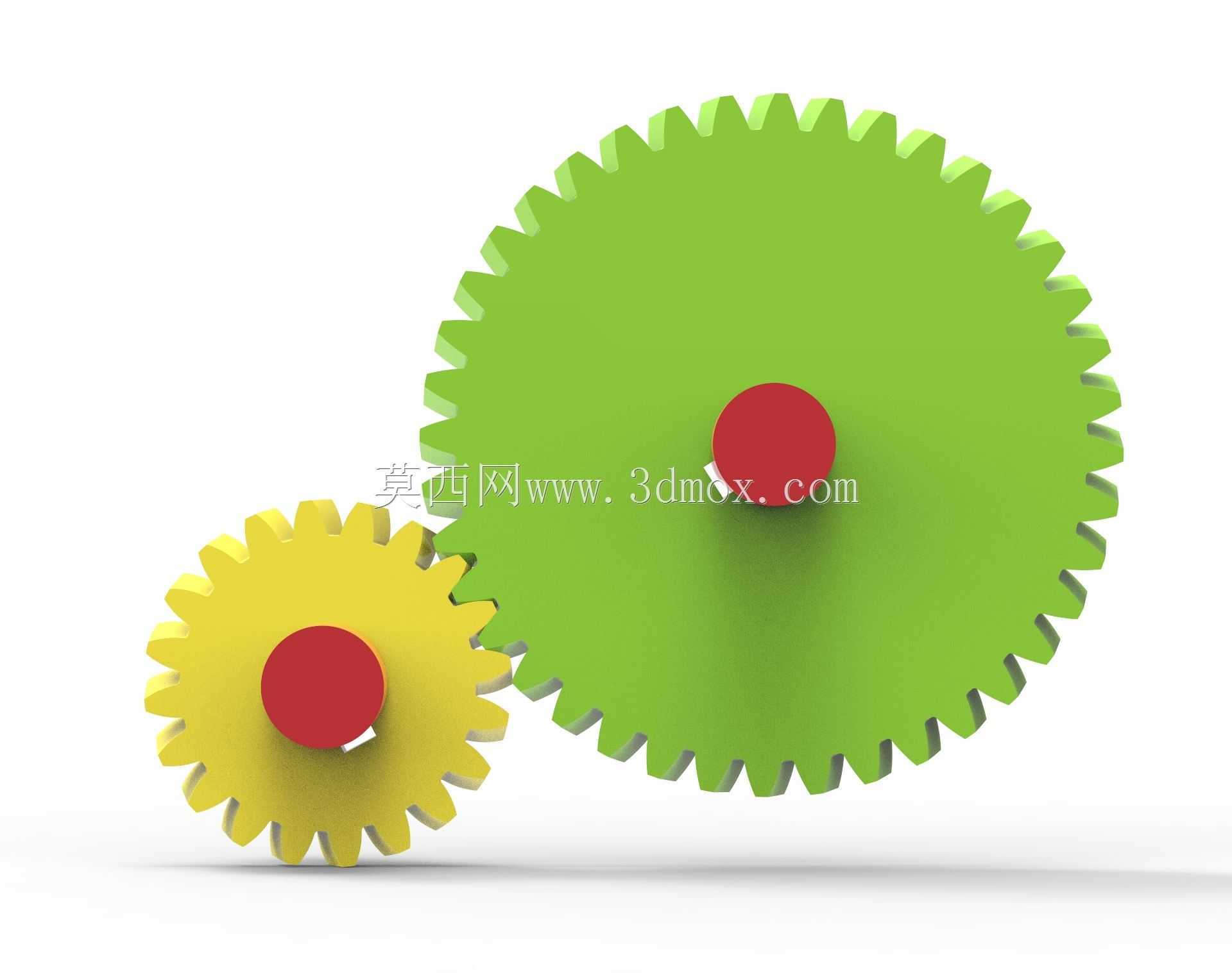

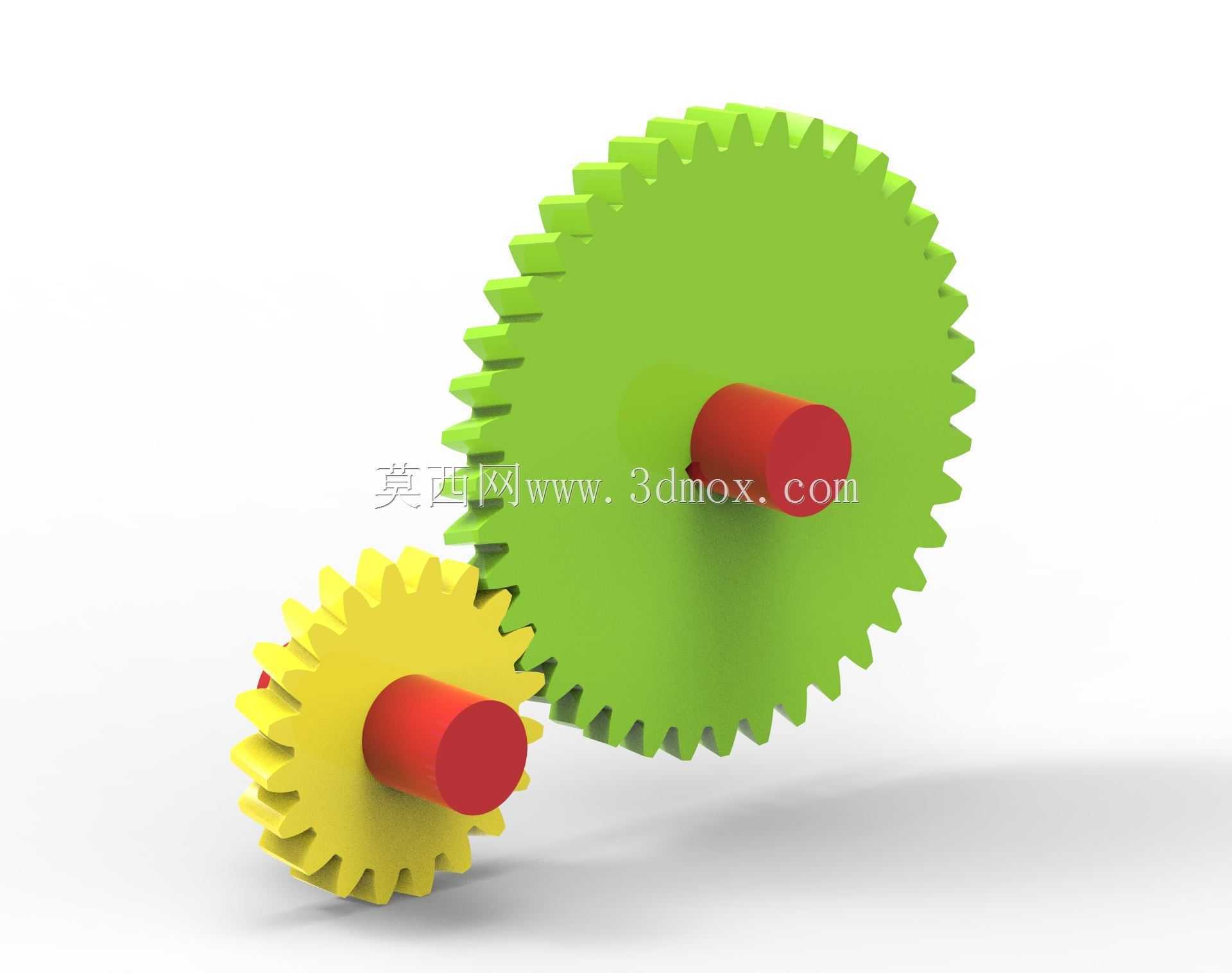

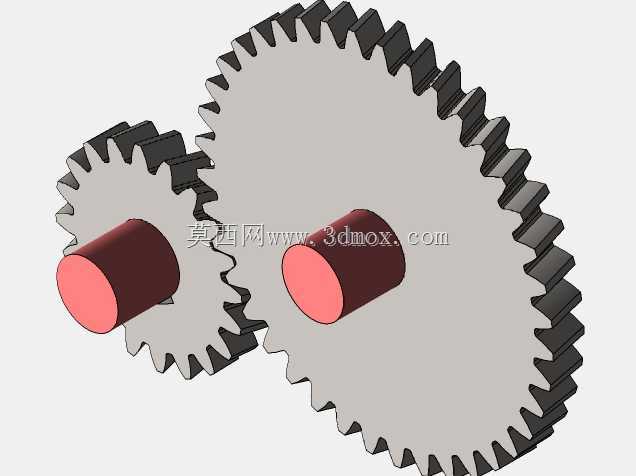

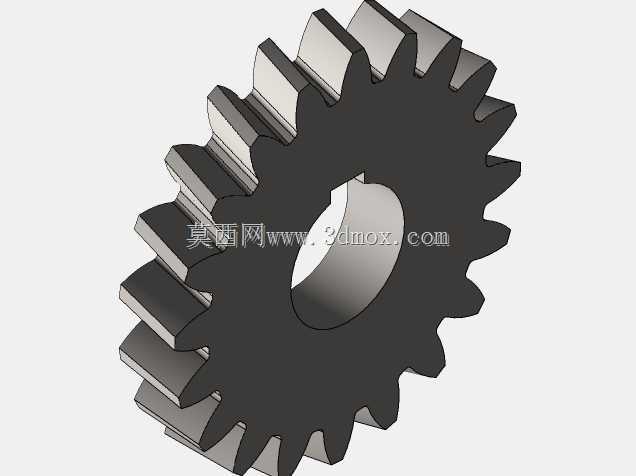

这套斜齿轮啮合结构,常出现在中小功率传动箱的交错轴动力传递工位,比如轻工输送线的转角动力换向单元、小型台式设备的进给传动段,相比直齿轮交错轴传动的接触冲击问题,斜齿的渐进啮合特性可以把传动过程中的动载荷压到更低的区间,适配转速波动不算极端、对传动平稳性有一定要求的工况。从结构设计逻辑来看,两个齿轮的齿向螺旋角做了匹配设置,保证交错轴安装状态下齿面能实现线接触啮合,避免点接触带来的局部应力集中问题,建模过程中齿廓采用渐开线曲面生成逻辑,齿向螺旋线的导程参数和齿轮分度圆直径做了对应匹配,保证啮合时不会出现卡滞或侧隙不均的问题。安装边界上,两个齿轮的轴孔为等径圆柱通孔,适配同规格的传动转轴,轴伸长度预留了标准平键的安装空间,齿轮的齿顶圆、
齿根圆尺寸做了公差适配,两轴的中心距按照交错轴传动的几何关系做了精准校核,安装时只要保证两轴的空间交错角度符合设计值,就能实现顺畅啮合,不需要额外做齿面修形调整。实际运行过程中,两个齿轮转向相反,啮合过程中齿面是逐步进入啮合再逐步退出,相比直齿轮的整齿突然啮入啮出,传动噪音更低,轴向力的存在也让传动过程的轴向窜动被自然约束,不过这套结构并不适配高速重载的传动场景,比如重型输送线的主传动、大载荷变速机构的滑动变速齿轮组,这类工况下齿面接触应力会超出常规斜齿的承载阈值,容易出现齿面点蚀甚至断齿问题。建模时特意还原了齿面的螺旋走向、轴段的配合长度,齿轮端面的倒角也做了还原,方便结构设计人员直接参考做安装位的空间校核,也能用于传动原理的演示验证,在做小型传动箱方案选型时,可以直接参考这套结构的尺寸比例做参数化调整,快速适配不同功率、不同传动比的设计需求,不需要从零开始做齿廓的参数化绘制,能节省前期方案设计的建模时间。
