齿轮组合式双摇杆联动传动结构

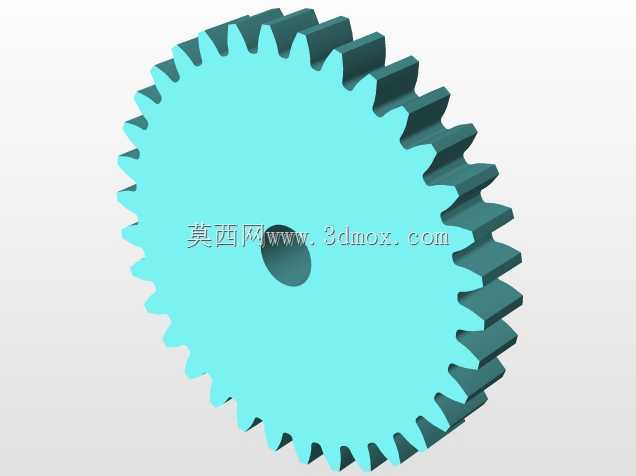

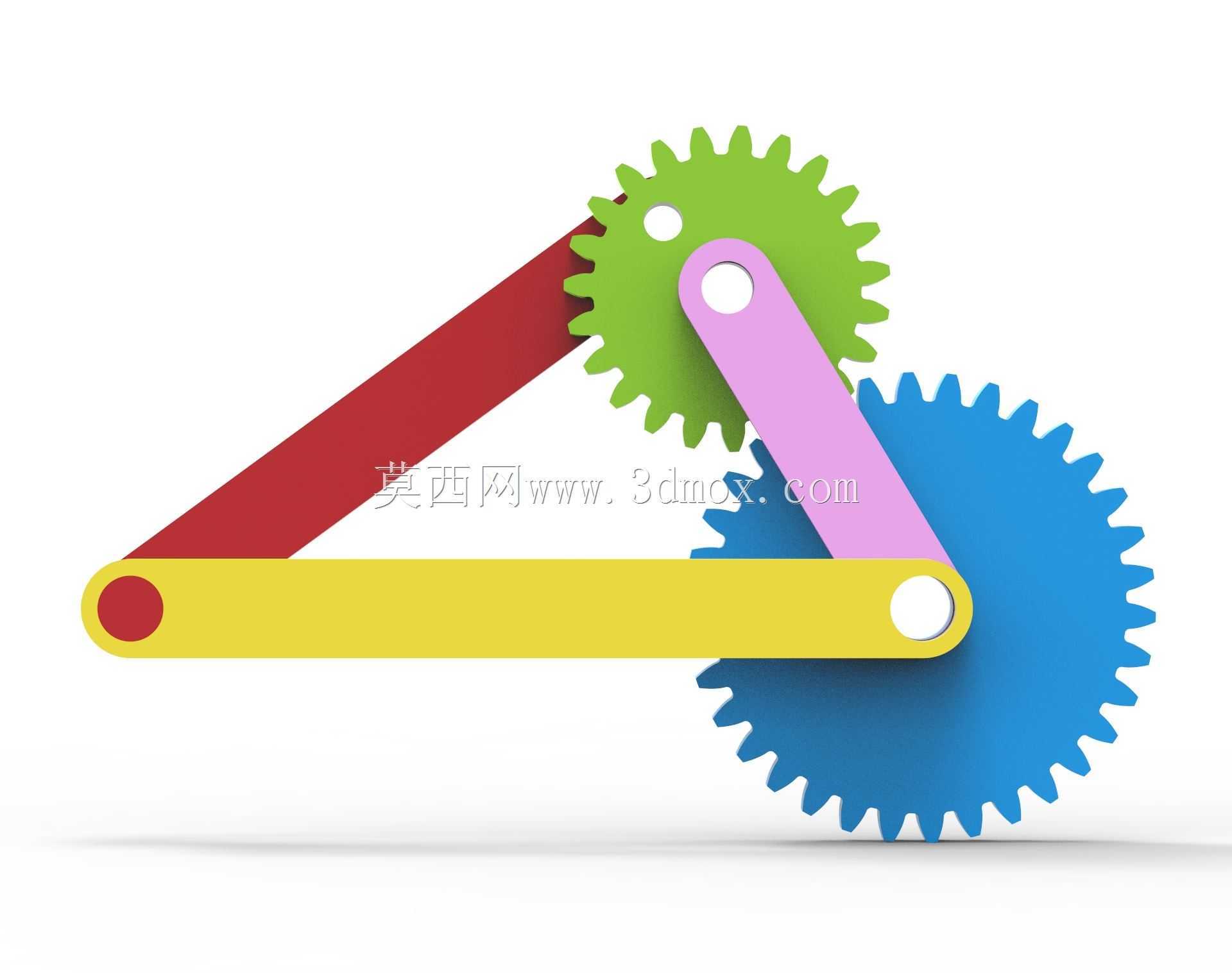

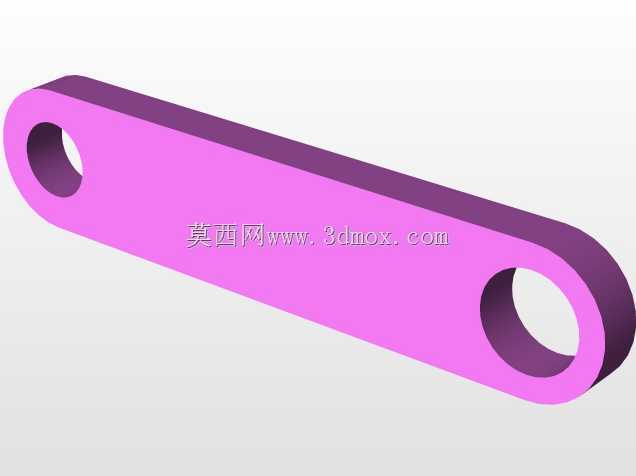

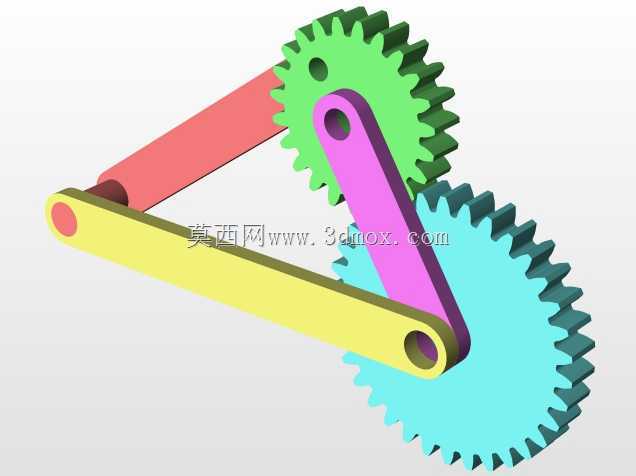

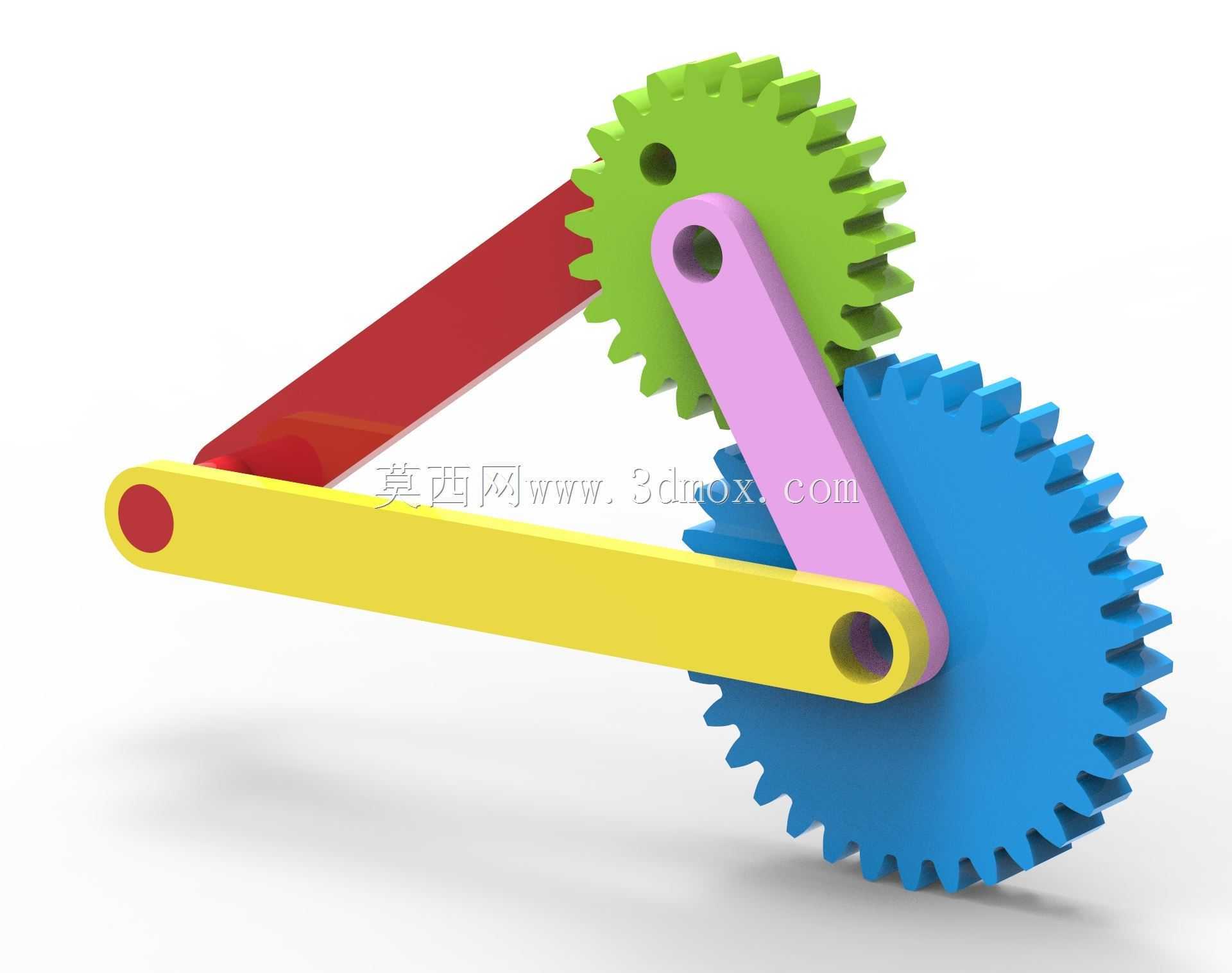

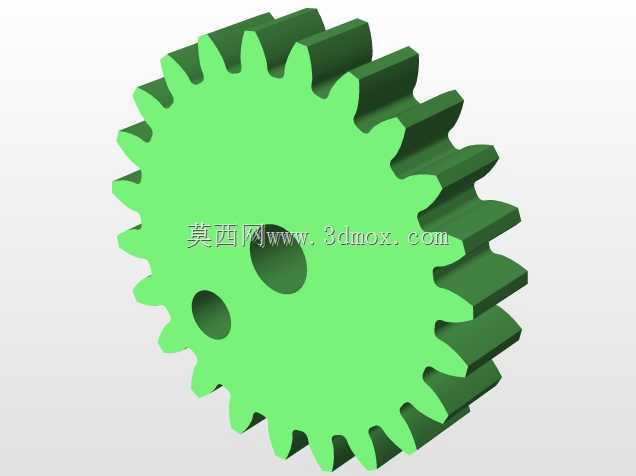

　　在轻工包装、纺织机械、自动化送料等需要往复摆动输出的工位场景中，常规四杆双摇杆机构常因传动死点出现卡滞、摆角不到位、反向冲击大的问题，这套带齿轮副的双摇杆结构正是针对这类工程痛点做的优化设计。整套结构以两个不同齿数的渐开线圆柱齿轮作为核心传动载体，搭配三根不同长度的刚性连杆完成运动约束，其中长连杆作为固定机架参考边，另外两根连杆分别与两个齿轮的偏心铰接点固连，当其中一个摇杆受外力驱动摆动时，铰接点会带动对应齿轮转动，通过齿轮副的啮合传动将动力传递至另一根摇杆，实现两个输出端的同步联动摆动。设计阶段首先要核算四杆机构的杆长条件，确认最短杆对边作为机架时满足双摇杆的运动边界，避免出现曲柄整周回转的情况，

　　再根据所需的摆角范围匹配两个齿轮的传动比，确保两个摇杆的摆动角度差符合工位动作要求，齿轮副的啮合侧隙控制在0.02-0.05mm区间，既避免传动卡滞，又能减小反向摆动的回程误差。安装时需要注意两个齿轮的中心距要与连杆铰接点的中心距严格一致，铰接位置采用间隙配合的销轴连接，销轴表面做淬火处理提升耐磨性能，连杆与齿轮的连接端面要加装止推垫片，避免长期摆动出现端面磨损导致的传动间隙变大。相比普通无齿轮副的双摇杆结构，这套结构通过齿轮的连续啮合传动，能让摇杆在越过传统死点位置时保持连续的动力传递，不会出现机构锁死或者需要外力辅助越位的情况，摆动过程的传动更平顺，可承受的输出扭矩也更大，适合在中低速往复摆动的工况下长期运行，

　　比如自动化生产线的物料拨料机构、包装设备的翻板开合机构、纺织机械的摆线驱动工位都能直接套用这套结构的设计逻辑，建模时已经把各铰接点的运动副约束做了完整设置，可直接导入运动仿真模块做摆角、速度、受力的仿真验证，各零件的安装配合面都预留了标准公差，加工时可直接根据模型尺寸出图生产，不需要额外做配合尺寸的二次调整。
