对心式曲柄滑块传动机构结构设计

　　在通用机械传动结构设计中，曲柄滑块机构是实现旋转运动与直线往复运动转换的核心基础结构，广泛应用于各类需要将连续回转输入转化为定向直线输出的工业场景。从冲压设备的主传动单元、活塞式压缩机的动力传递结构，到自动化生产线的直线送料模组、小型开槽设备的主运动执行端，都能见到这类机构的衍生设计，其运动特性直接决定了整套设备的输出行程、负载能力与运行平稳性。

　　这套对心式曲柄滑块结构在设计时，将滑块的运动轨迹中心线与曲柄的回转中心完全重合，从运动学原理上保证了滑块的最大行程恰好为曲柄回转半径的两倍，这种设计能最大限度降低运动过程中的侧向分力，减少滑块与导向导轨之间的偏磨损耗，相比偏置式曲柄滑块结构，更适合对传动效率要求高、往复行程固定的中轻载传动场景。

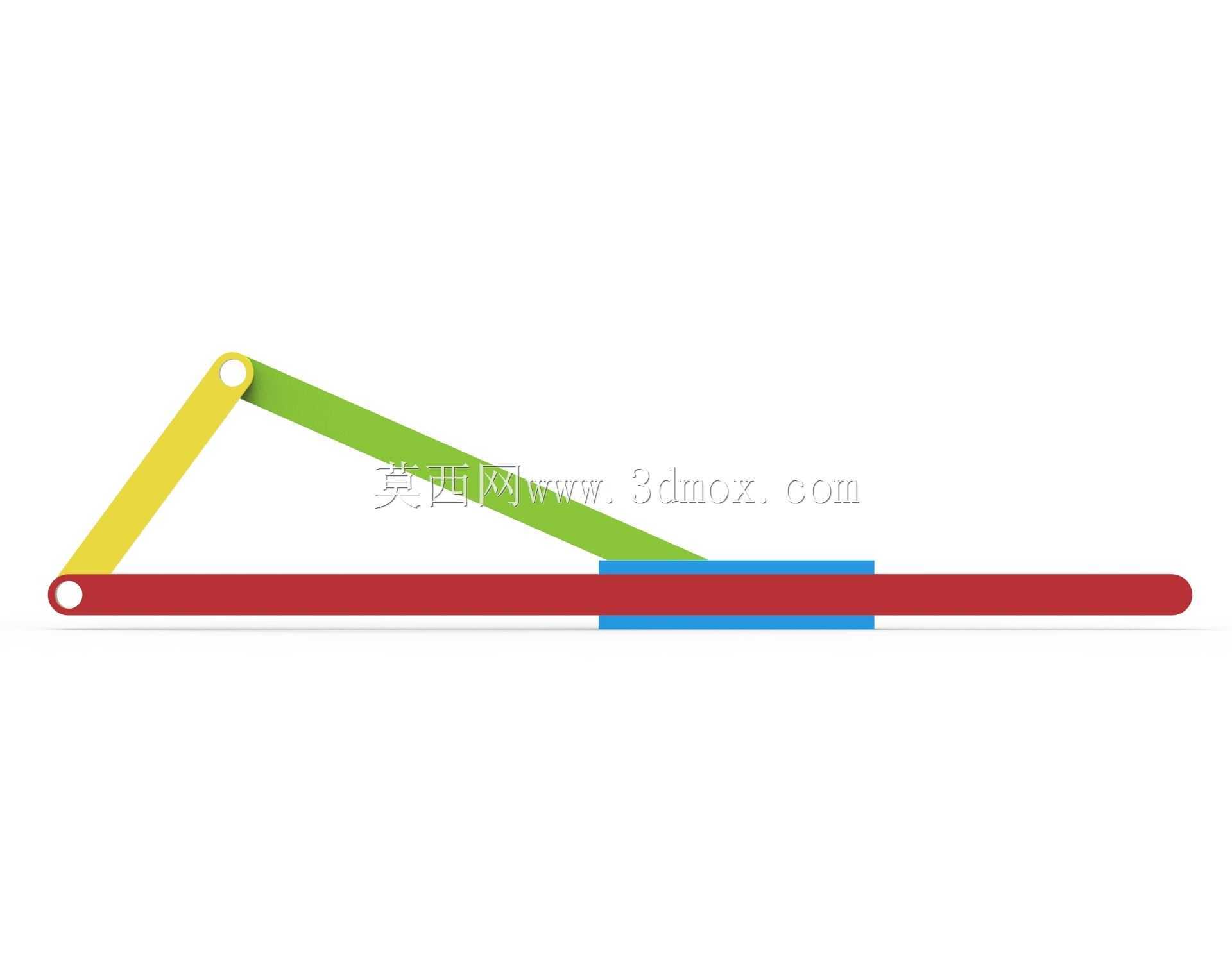

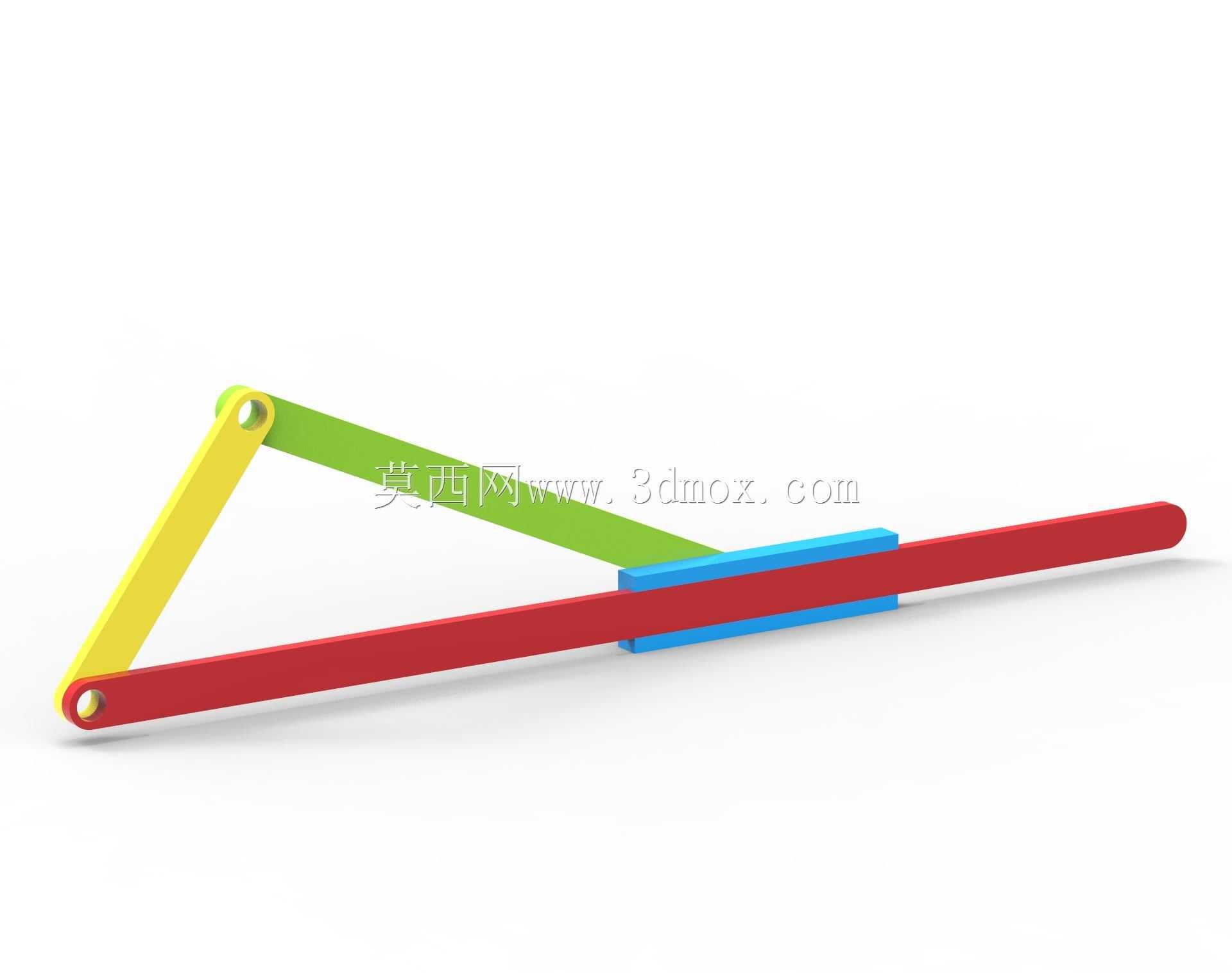

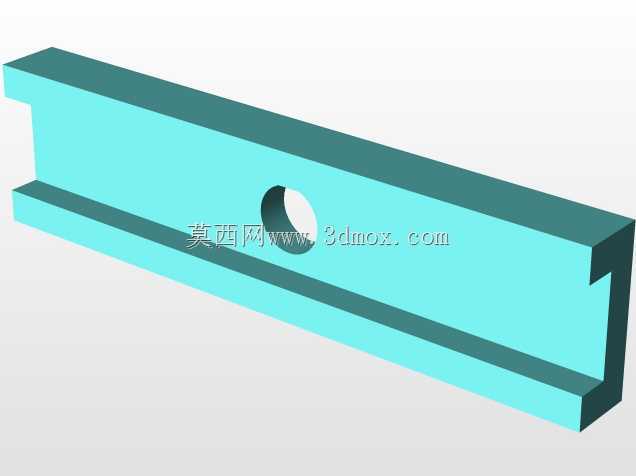

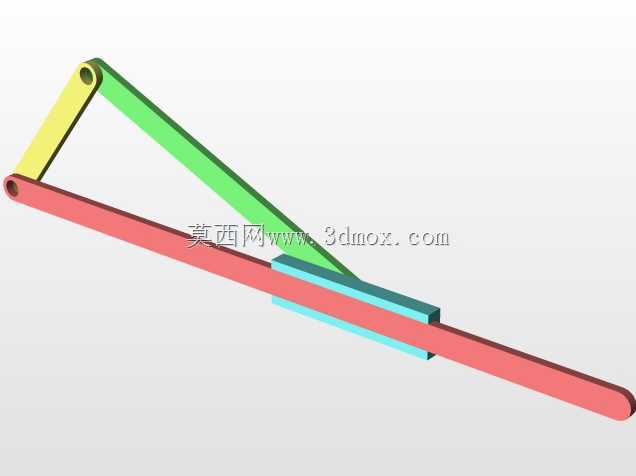

　　结构组成上，整套机构包含三个核心运动构件与一个固定机架单元：曲柄作为主动件，一端通过回转副与机架连接，接收外部输入的旋转扭矩，另一端通过铰接副与连杆相连；连杆作为中间传力构件，两端分别通过铰接结构连接曲柄与滑块，将曲柄的圆周运动分解传递；滑块作为从动输出件，被约束在平行于曲柄回转中心与铰接点连线方向的直线导轨内，仅能沿固定方向做往复直线运动，输出直线方向的推拉力。

　　设计过程中需要重点把控几个关键边界：首先是曲柄的回转半径取值，该参数直接决定滑块的总行程，选型时需要匹配执行端所需的实际工作行程，预留5%左右的行程余量避免机构出现死点卡滞；其次是连杆的长度设计，连杆长度与曲柄半径的比值通常需要控制在3-5倍区间，比值过小会导致传动角过小，机构传力性能下降，运行过程中出现较大的振动与噪音，比值过大则会造成整体结构尺寸冗余，占用过多安装空间；最后是滑块与导轨的配合间隙设计，需要根据实际运行转速与负载情况调整，既要保证滑块运动过程中无卡滞，也要避免间隙过大造成的运动精度超差。

　　安装布局上，整套机构的固定基准为曲柄的回转支座，安装时需要保证曲柄回转轴线与滑块运动方向的垂直度误差控制在允许范围内，否则会在运动过程中产生附加侧向力矩，加速铰接点与导轨的磨损。铰接点处的转动副需要预留润滑通道，保证长期运行时的润滑状态，降低铰接销轴与轴套之间的摩擦损耗。这类结构在实际应用中，通常会在滑块输出端连接工作执行部件，比如冲压模具的模柄、送料机构的推块、活塞组件的活塞头，通过调整曲柄的回转转速，就能直接控制滑块往复运动的频率，匹配不同工况下的作业节拍需求。
