彩色铰接式四杆曲柄摇杆联动结构

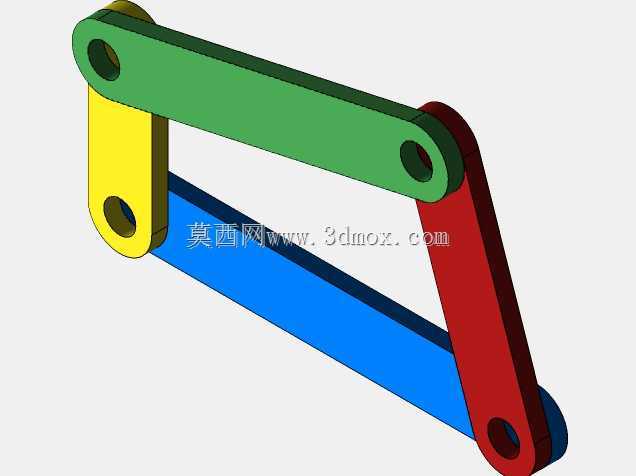

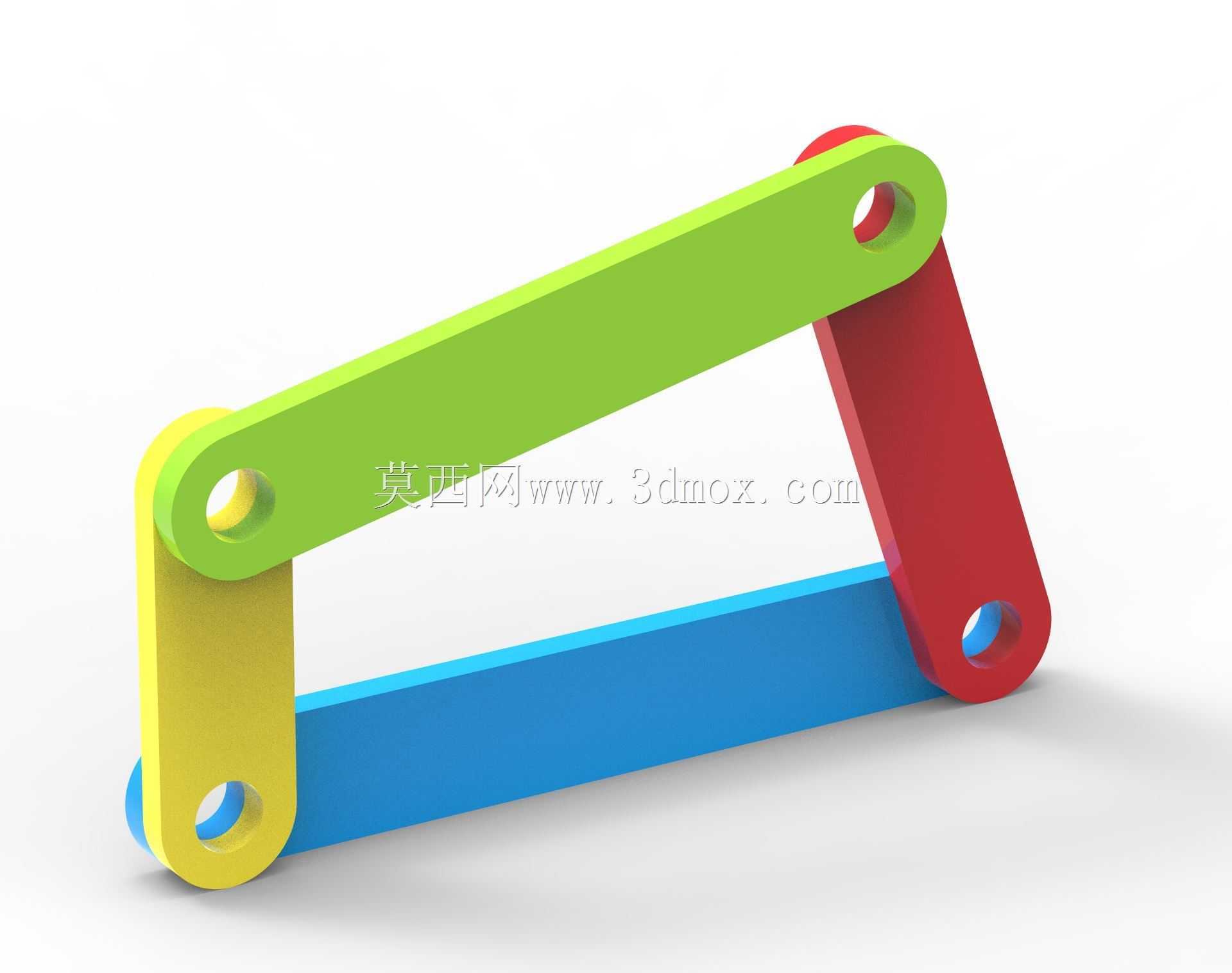

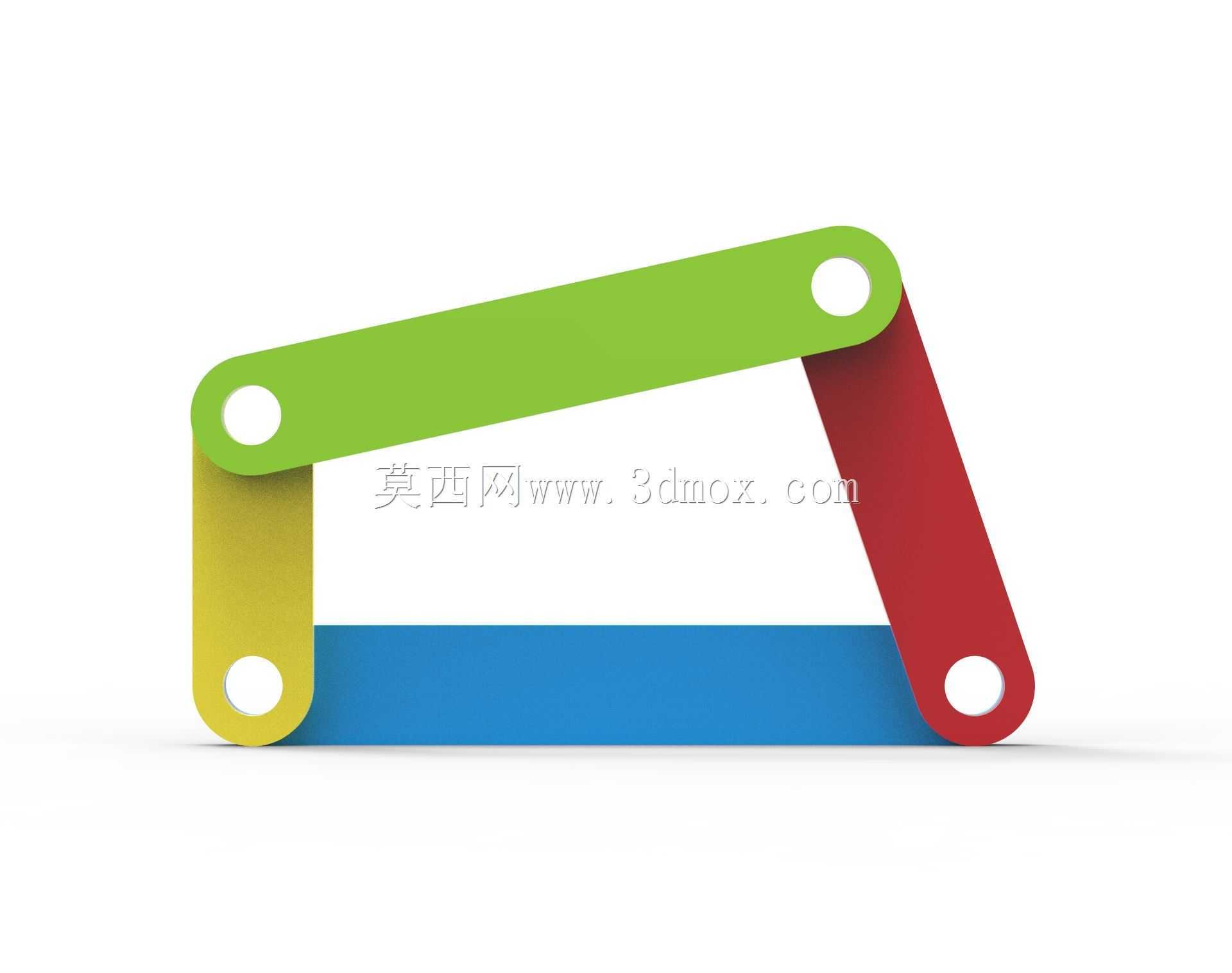

　　在轻工纺织、小型自动化送料、教学演示教具等场景中，这类平面四杆构型的曲柄摇杆结构是实现回转运动往往复摆动转换的核心基础构件，很多需要周期性摆角输出的工位都会用到同原理的衍生结构。设计这类构件时首先要校核杆长的格拉霍夫定理条件，确保作为曲柄的最短杆能够完成整周回转，不会出现机构死点卡滞的问题，本次结构里作为固定框架的蓝色杆长度为120mm，是整个机构的安装基准，所有铰接孔的同轴度、孔位公差都要以这个基准杆为参照标注，安装时需要保证四个铰接点的回转轴线完全平行，否则会出现运动卡涩、杆件附加弯矩过大导致铰接销过早磨损的问题。黄色曲柄长度45mm，是机构的动力输入件，工作时可以连接减速电机输出轴做整周回转，设计曲柄时要注意做动平衡校验，

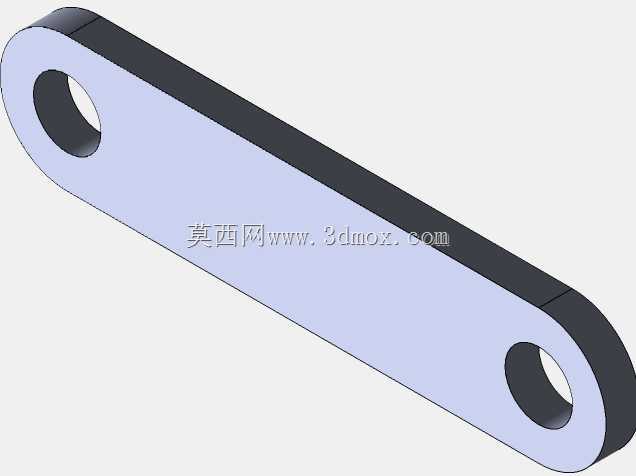

　　尤其是转速超过60rpm的应用场景，要避免偏心带来的整机振动问题。绿色连杆长度100mm，是传递运动的中间构件，两端铰接孔的中心距公差需要控制在IT7级以内，孔边要做倒角处理避免装配时刮伤铰接销的润滑层，连杆的截面可以根据负载大小做等强度优化，不需要刻意做等厚设计，在保证刚度的前提下尽可能降低运动件的惯量。红色摇杆长度70mm，是机构的运动输出件，工作时绕框架上的固定铰接点做定角度往复摆动，摆角范围可以通过调整各杆的长度比例来适配不同工位的行程需求，摇杆的输出端可以根据实际负载加装摆臂、拨叉或者夹具，完成周期性的拨料、压紧、工位切换等动作。这类铰接结构的铰接副优先选用自润滑铜套配合淬硬销轴的方案，

　　日常维护时只需要定期补充少量润滑脂就能满足长周期运行需求，不需要复杂的密封结构，在低速轻载的工况下甚至可以直接用工程塑料铰接套降低成本。建模时要注意各杆件之间的运动间隙预留，相邻运动杆件的侧面要留出0.5-1mm的间隙，避免加工误差导致运动时出现侧面摩擦，所有铰接孔的轴线要垂直于杆件的安装平面，装配后手动盘动曲柄要能顺畅完成整周转动，无卡滞、无异常摩擦音才算合格。
