缝纫机曲柄摇杆式踏板传动结构

　　这套踏板传动结构是家用及老式工业缝纫机的核心动力输入部件，承担着将操作人员脚部的往复摆动转化为主轴旋转运动的关键作用，在无电机驱动的传统缝纫设备、脚踏式冲压小设备、脚踏式纺线设备中都能见到同原理的结构应用。从实际使用场景来看，操作人员脚部放置在绿色踏板构件上，通过脚踝的小幅度前后摆动即可驱动整套机构运转，不需要额外的电力输入，适配无供电场景下的缝纫作业需求，也能通过脚部施力的大小灵活调整主轴转速，匹配不同厚度面料的缝纫走针速度要求。

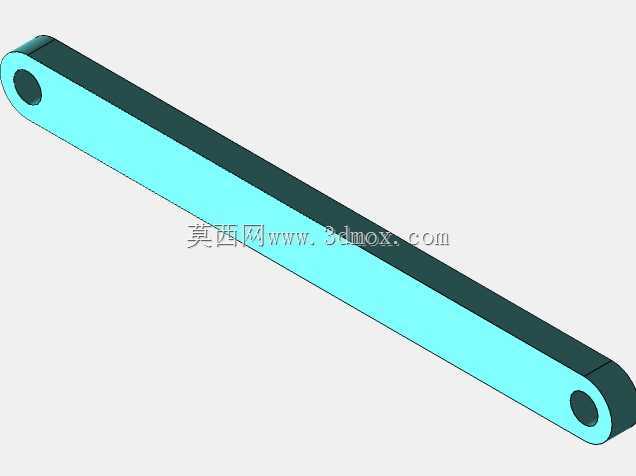

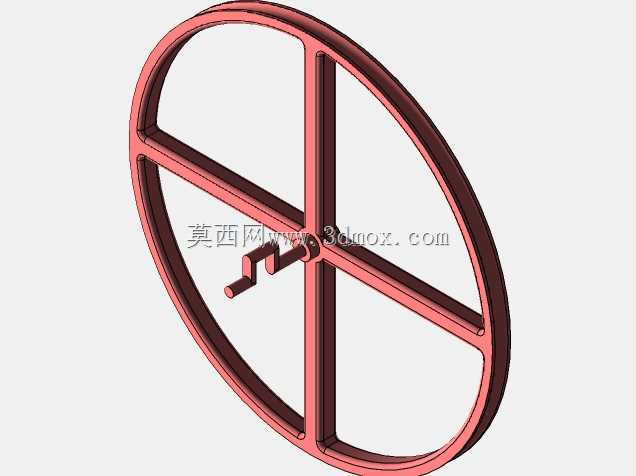

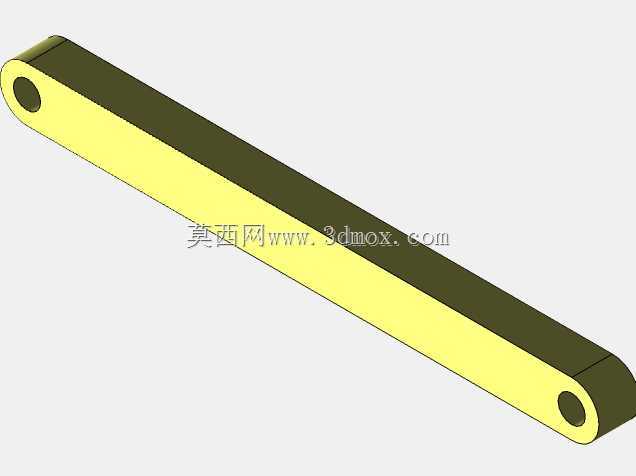

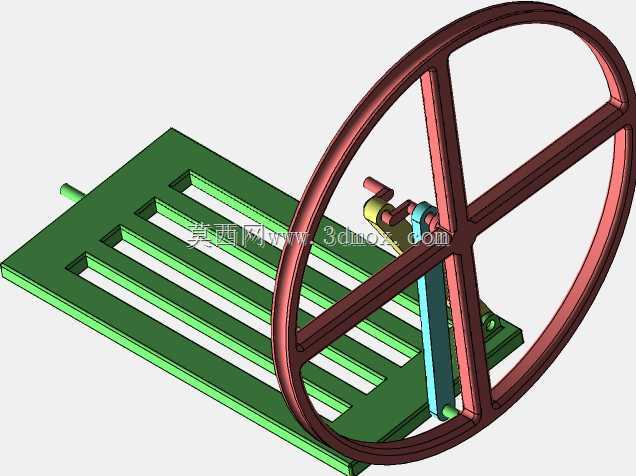

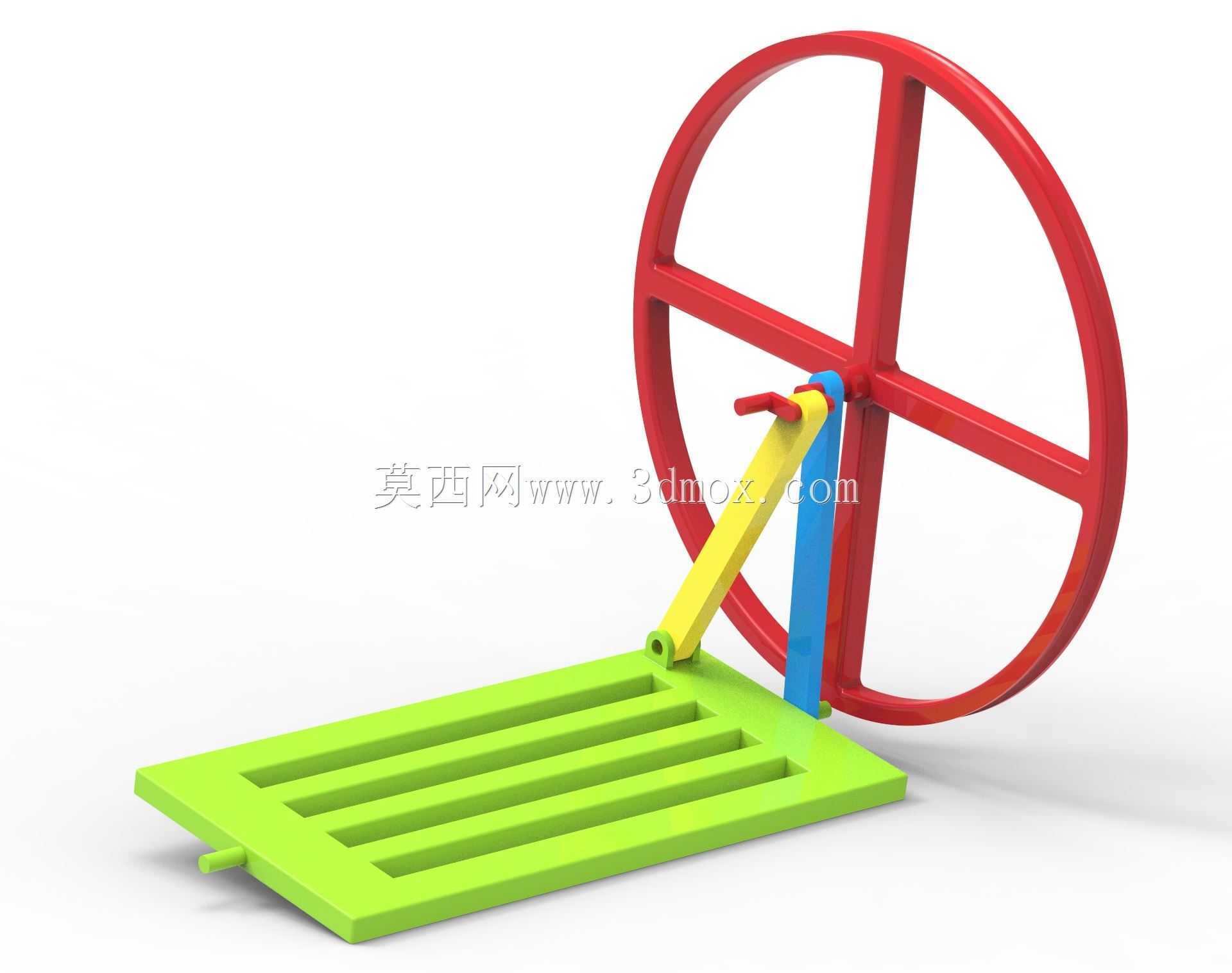

　　设计上采用典型的曲柄摇杆机构构型，绿色踏板作为机构中的摇杆构件，是直接承接人力输入的活动部件，其摆动角度经过连杆长度的匹配计算，刚好适配普通人脚踝的舒适活动范围，避免长时间操作出现脚部疲劳；黄色构件为连接摇杆与曲柄的传动连杆，两端采用铰接结构连接，传动过程中无卡滞死点，能将踏板的摆动顺畅传递到红色的曲柄皮带轮构件上；蓝色构件为固定机架部分，承担整套机构的支撑定位作用，安装时需要将该机架部分与缝纫机主体机架刚性连接，保证传动过程中整体结构无晃动偏移。

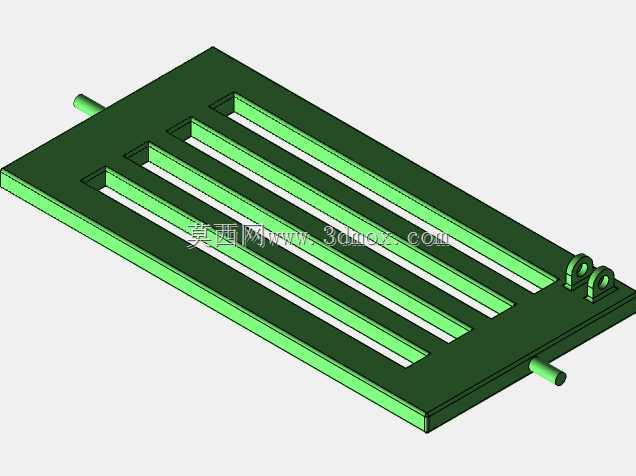

　　从安装边界来看，踏板构件的平面尺寸需要匹配操作人员脚部的放置需求，表面开设的长条凹槽结构用于增加脚部与踏板的摩擦力，避免施力过程中脚部打滑；曲柄皮带轮的回转半径经过匹配计算，保证在踏板的设计摆动角度范围内，曲柄能够完成整周回转，不会出现机构死点导致的卡滞问题。整套机构的各铰接点都预留了转动副的装配间隙，既保证转动灵活，又不会出现过大的旷量导致传动冲击，实际装配时需要在铰接位置添加润滑脂，降低长期使用的磨损量。

　　在结构设计过程中，需要重点校核连杆与曲柄的长度比，保证机构的压力角处于合理区间，降低操作人员的施力强度，同时要确认踏板的最低、最高位置距离地面的高度差，适配不同身高操作人员的使用习惯，机架部分的安装孔位需要与缝纫机主体的安装基准对齐，保证曲柄的回转中心与缝纫机主轴的回转中心同轴，避免皮带传动过程中出现偏磨掉带的问题。
