高层建筑消防救援作业系统结构设计

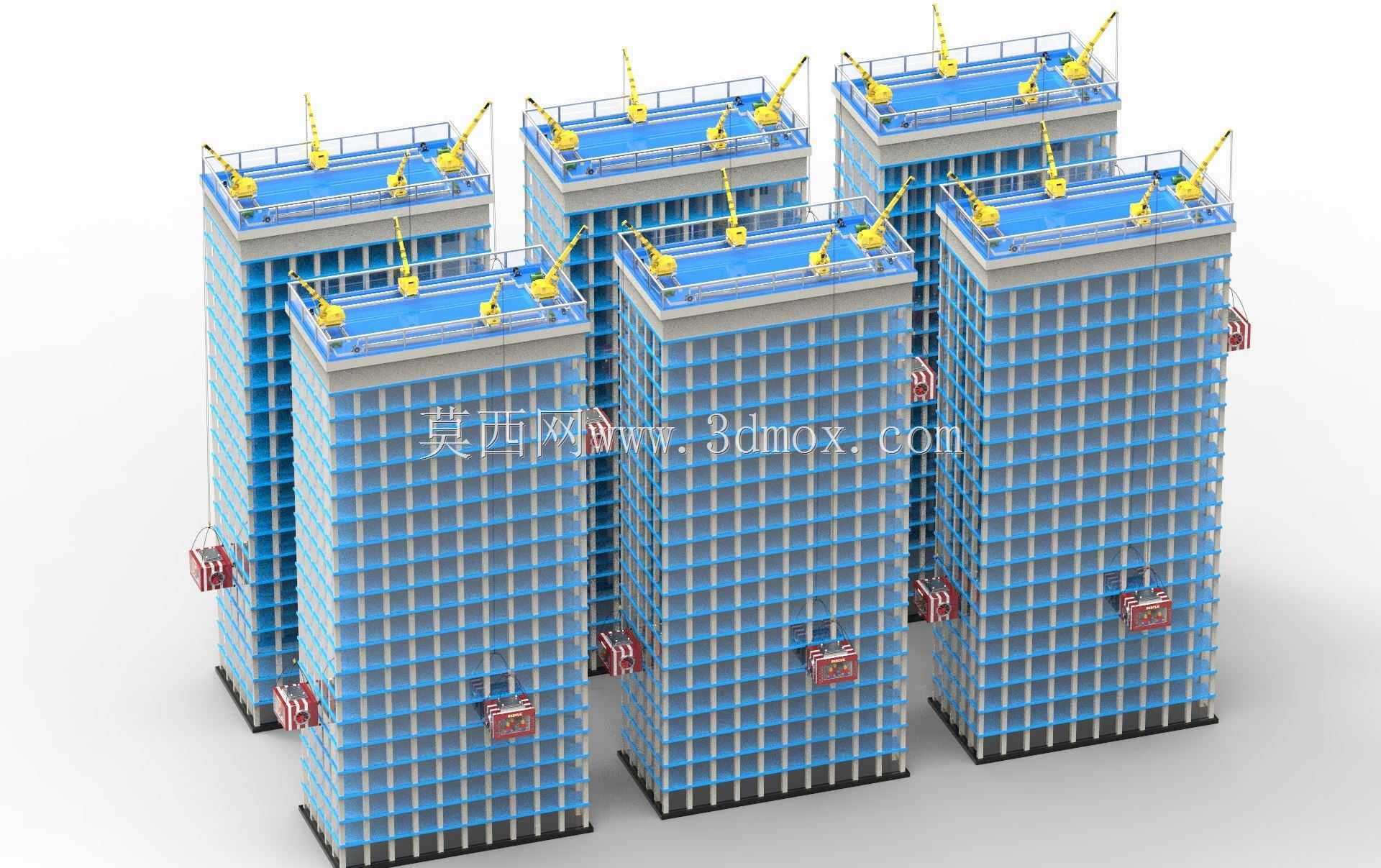

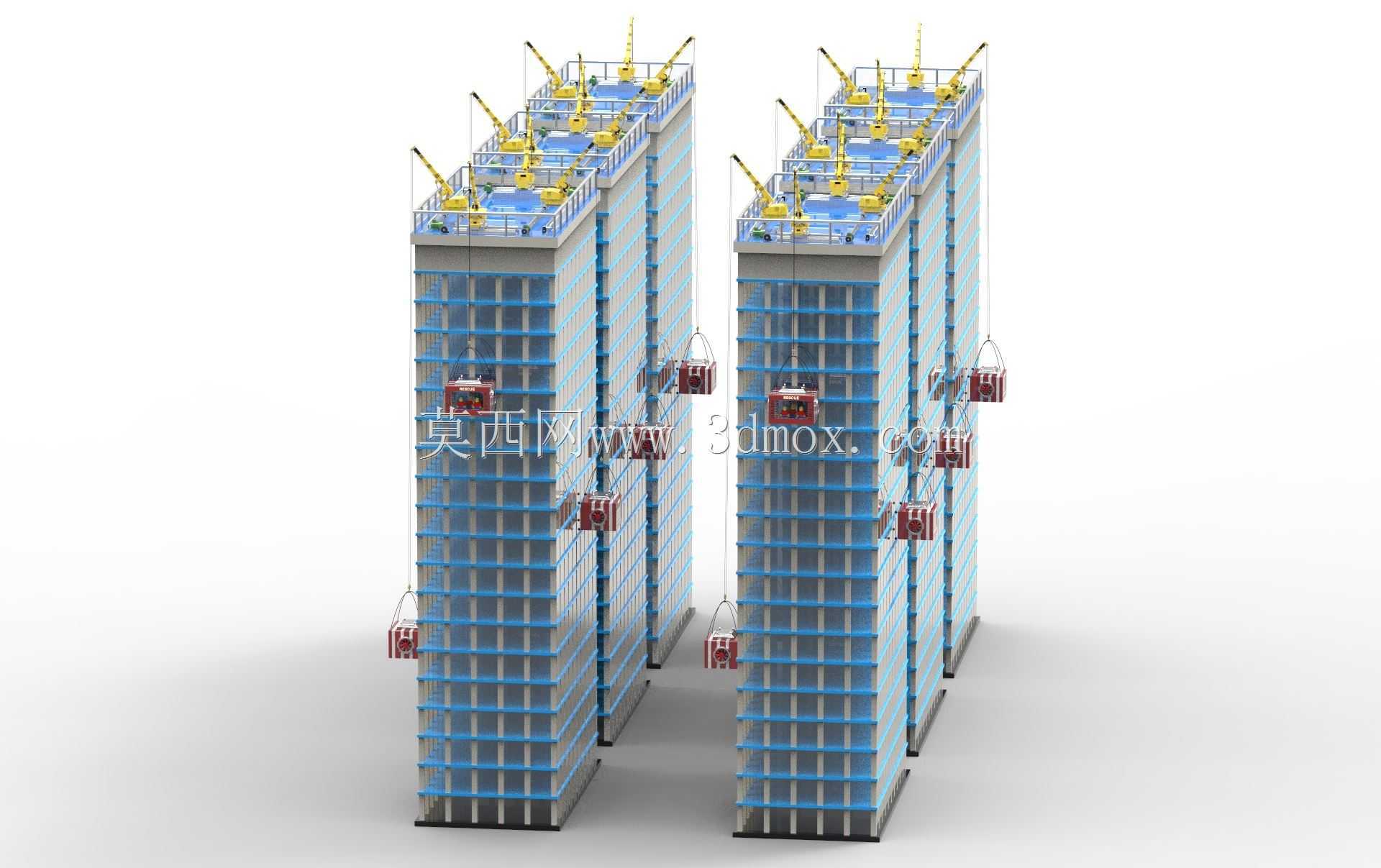

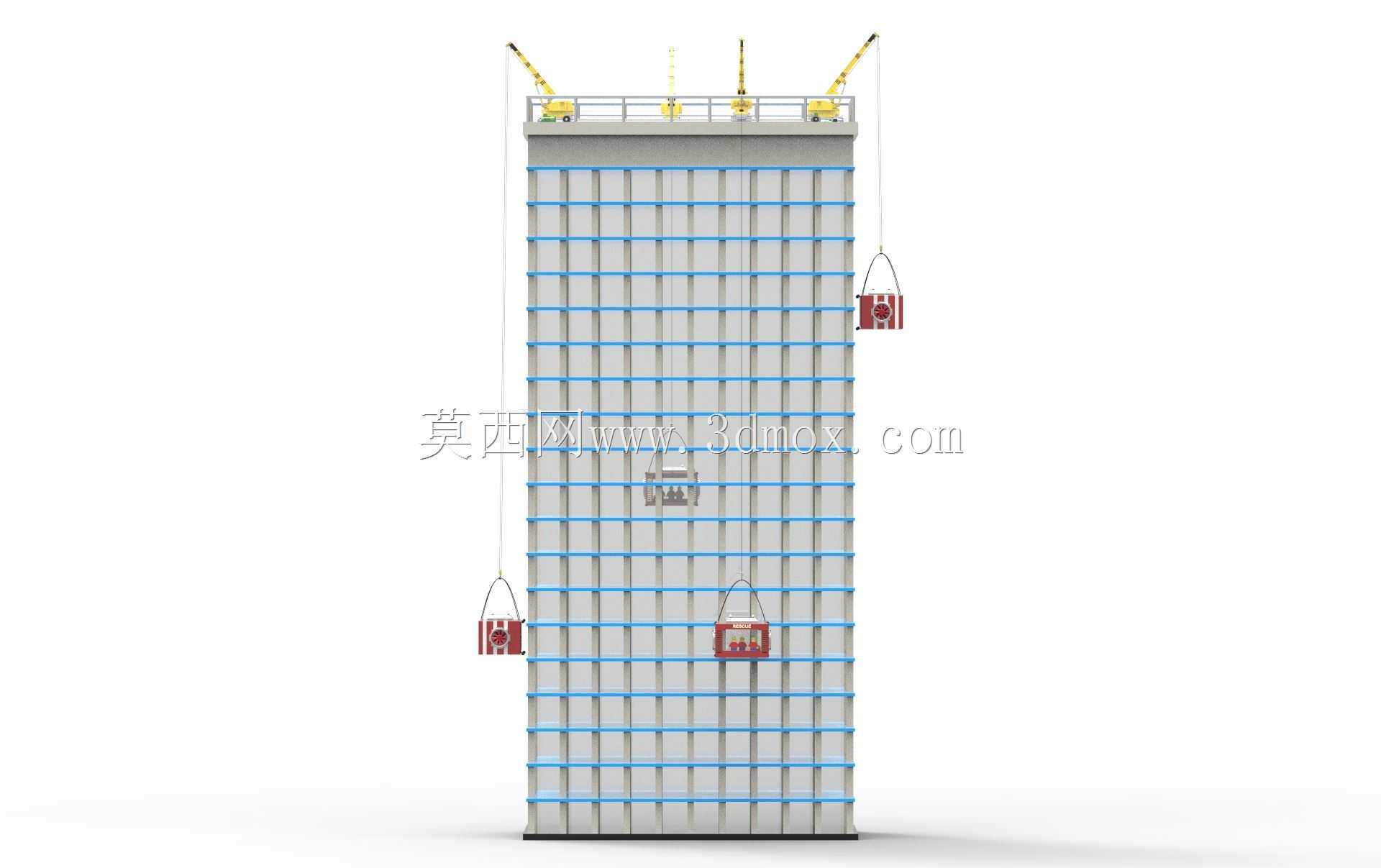

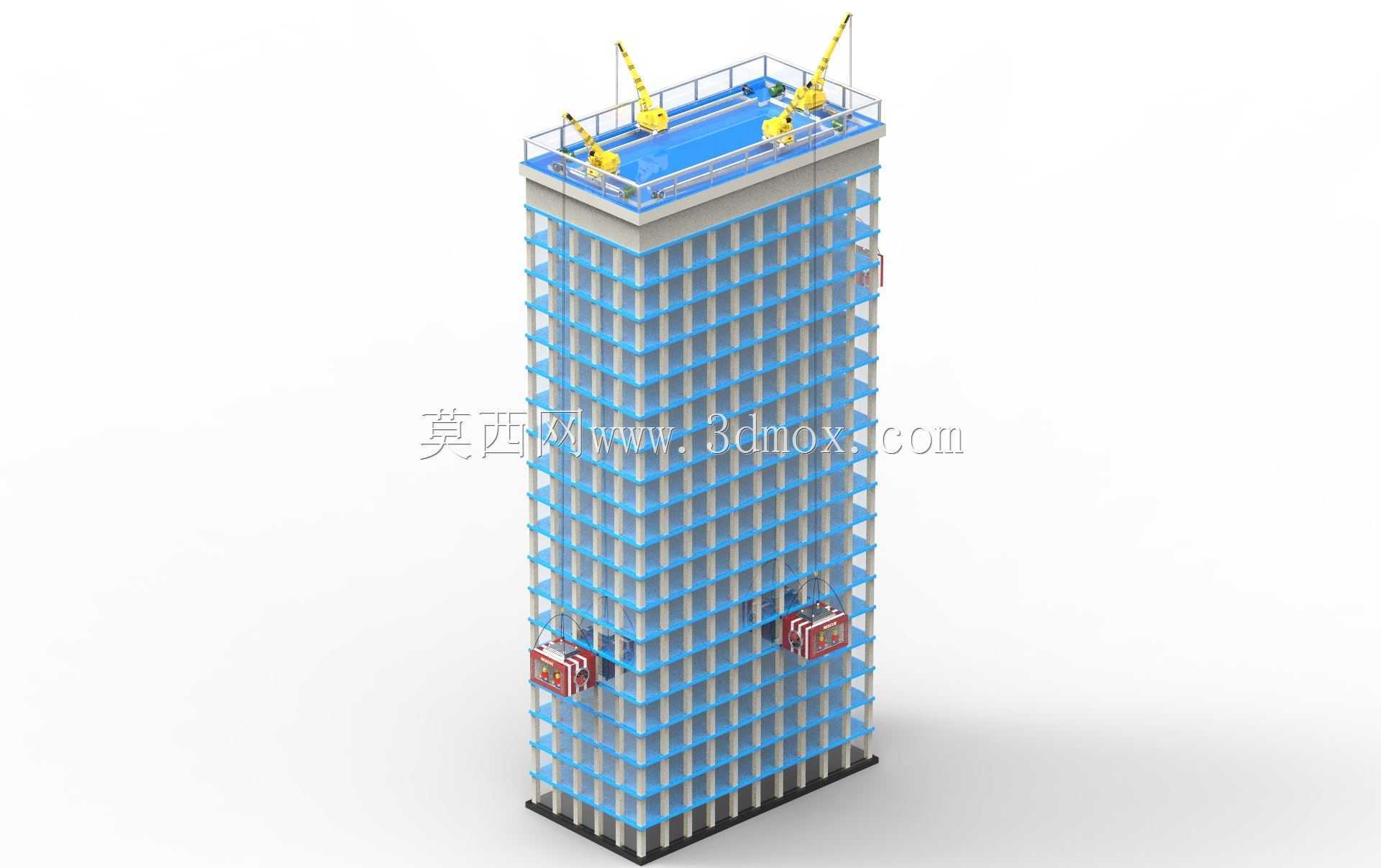

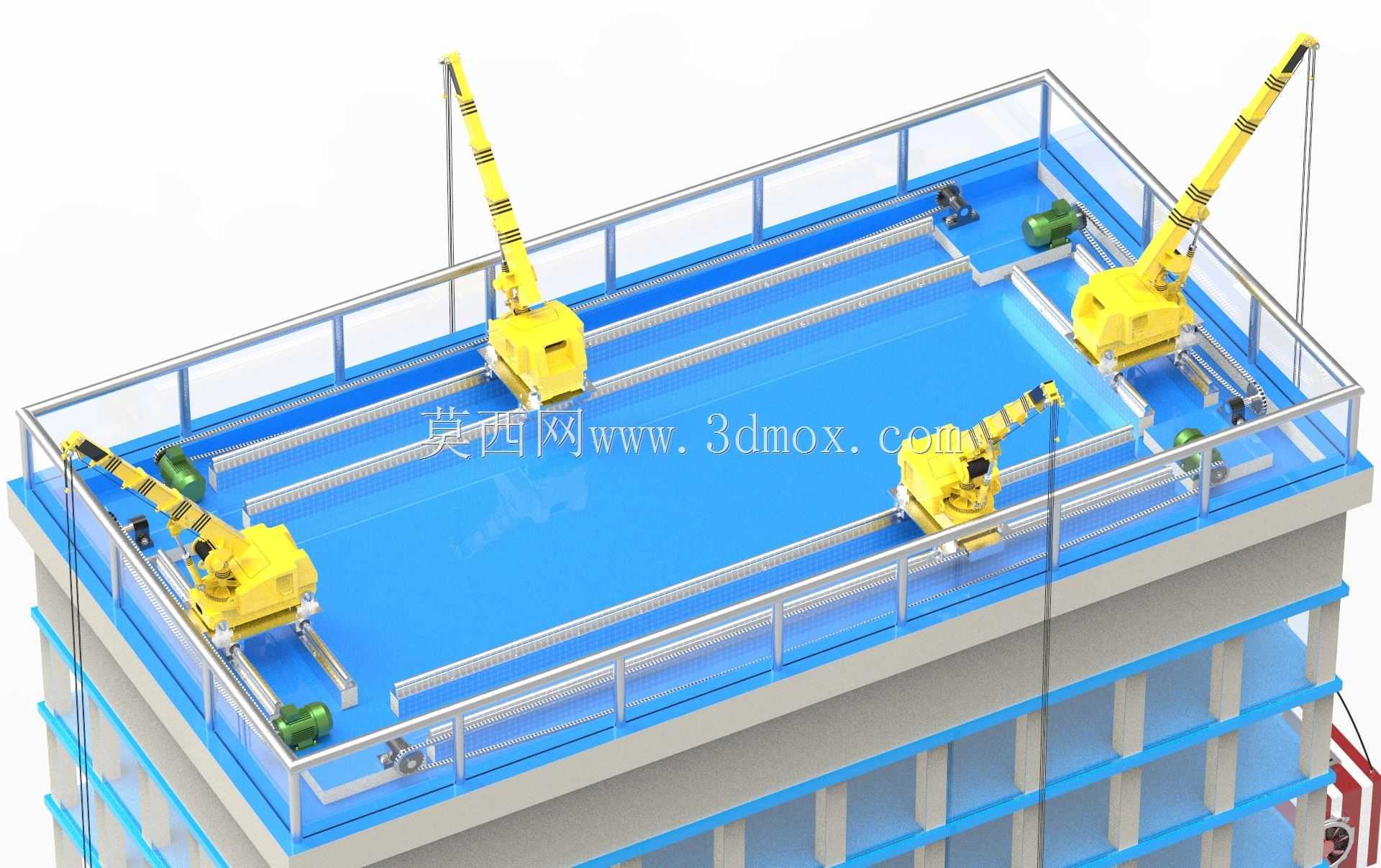

　　这套高层建筑消防救援作业系统的三维结构设计，核心围绕超高层楼宇火灾场景下的外部救援作业需求搭建，区别于传统地面举高消防车的作业高度限制，整套系统依托建筑顶层屋面作为承载基座，将多组可俯仰伸缩的起重救援臂架沿屋面边缘布设，臂架配套的升降救援舱可沿建筑外立面垂直移动，覆盖建筑全楼层的外部救援通道。从实际应用场景来看，当建筑内部疏散通道被烟火封堵、常规举高设备无法抵达高区楼层时，这套系统可快速从屋面释放救援舱，停靠在受困人员所在楼层的外窗位置，完成人员转运、应急物资输送的作业任务，适配百米以上超高层公共建筑、住宅楼宇的应急救援配置需求。设计过程中优先考虑了屋面安装的边界约束，整套基座结构采用与屋面结构梁柱锚接的固定形式，

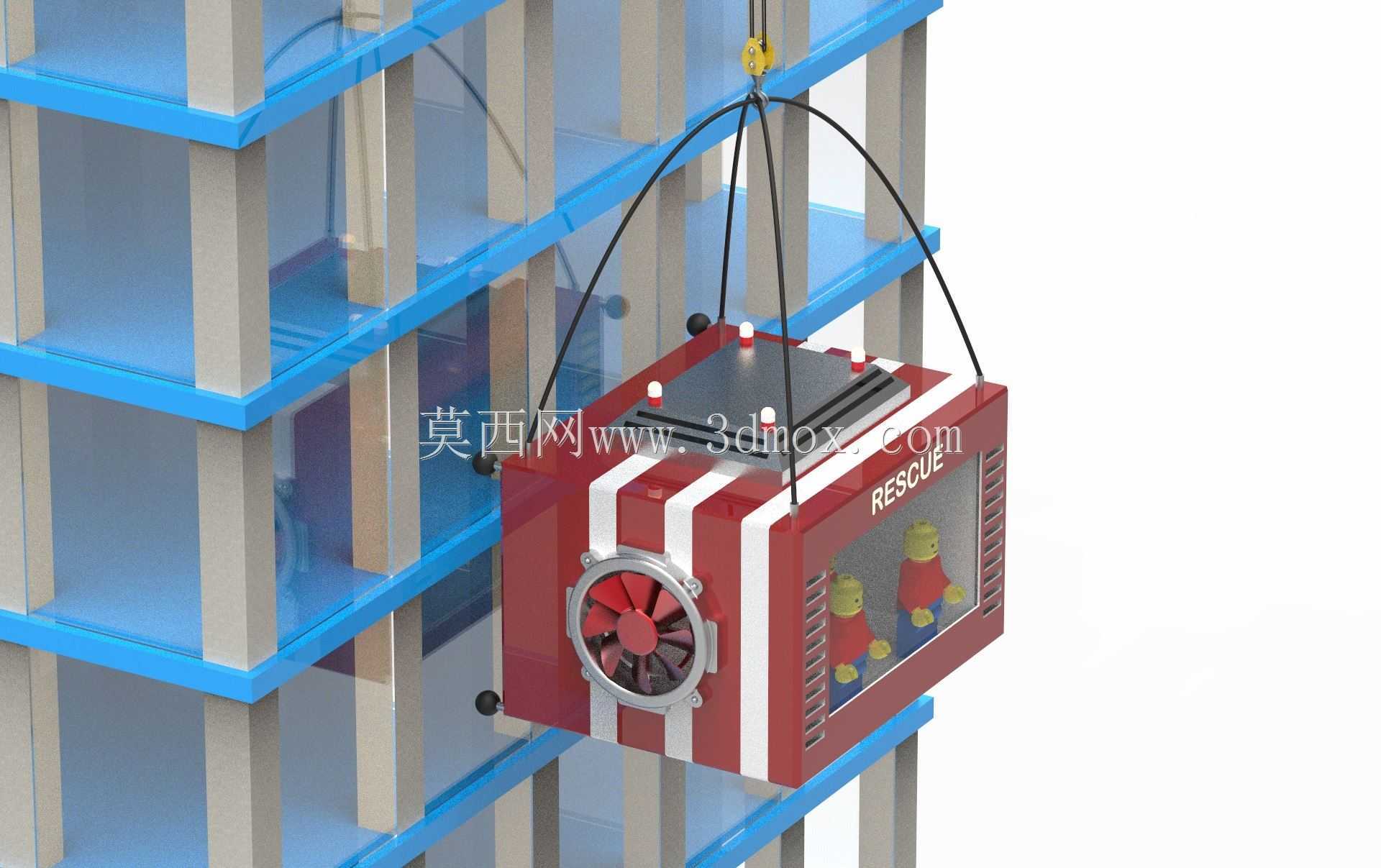

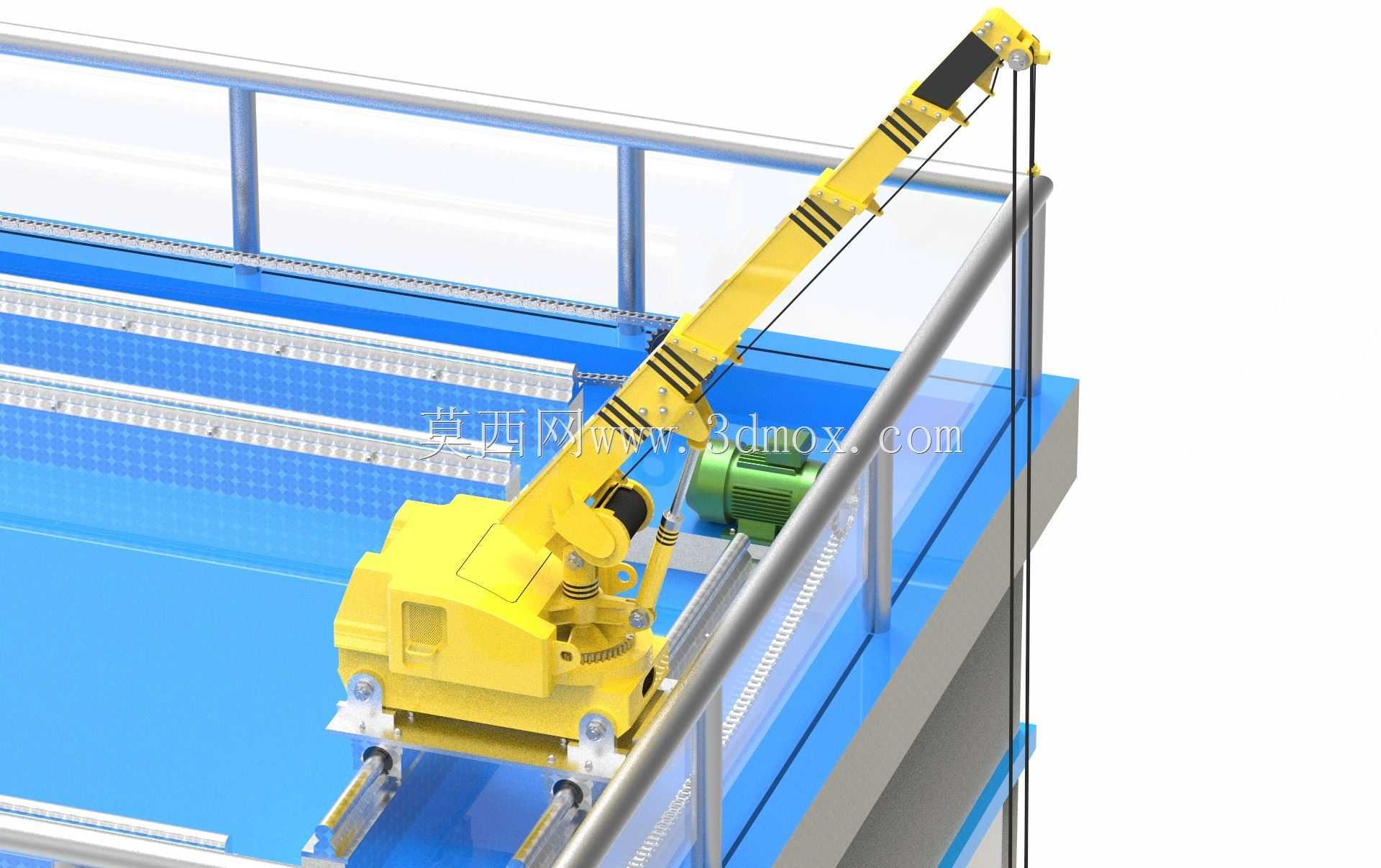

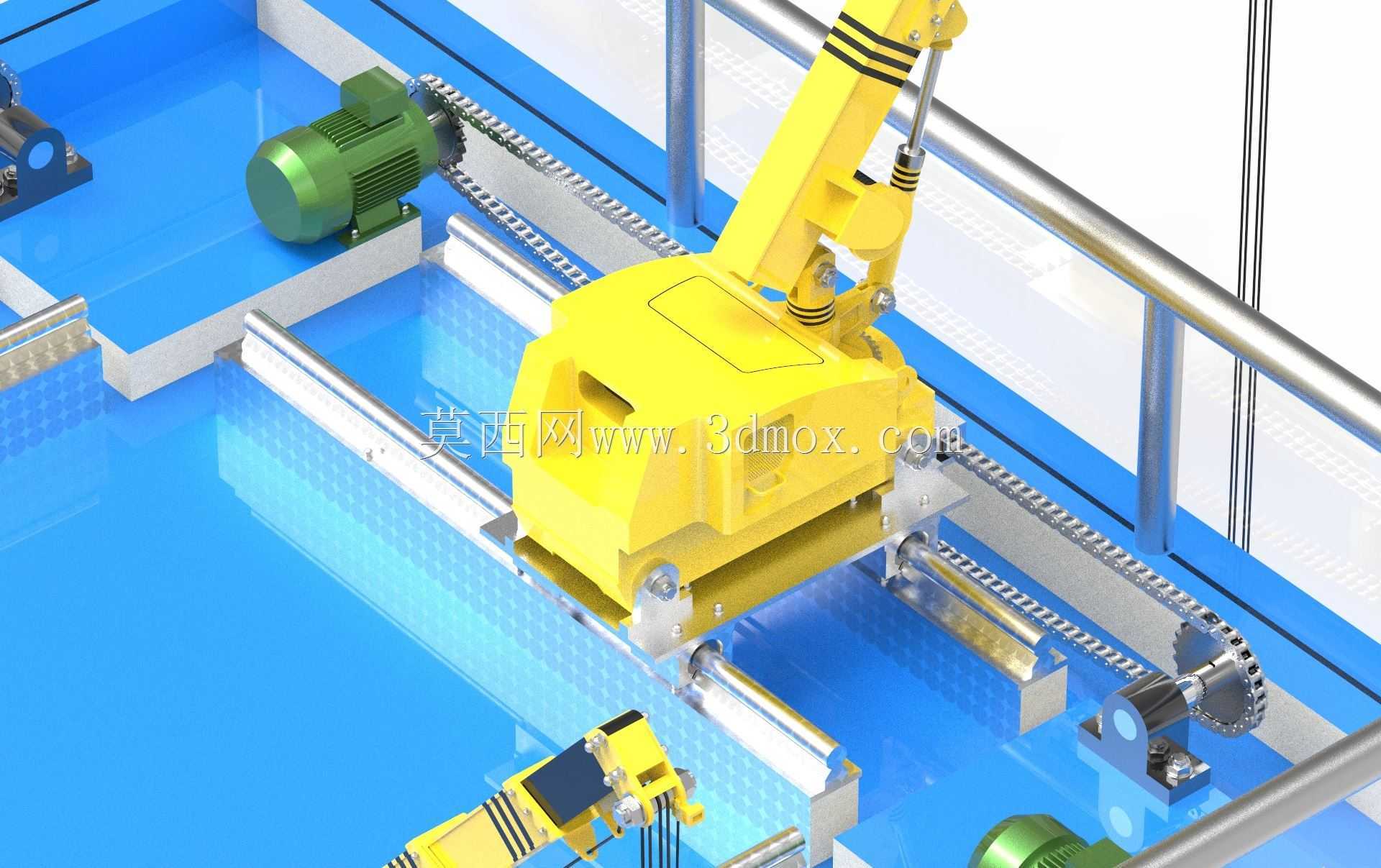

　　无需额外占用屋面消防疏散通道的预留空间，臂架收拢状态下整体高度不超过屋面常规附属设施的限高要求，不会对建筑外立面风貌、航空警示标识布设造成干扰。功能特性上，每组臂架配套的救援舱设置了独立的防坠锁止结构、外立面导向轮组，可在建筑外立面存在突出装饰构件、外窗凹凸结构的工况下保持平稳运行，避免舱体与建筑外立面发生刚性碰撞；臂架的俯仰驱动结构集成了载荷实时反馈模块，可根据救援舱的实时载重、所处高度自动调整臂架支撑角度，匹配不同风载荷下的结构稳定性要求。建模过程中参考了现有屋面擦窗机的轨道布设逻辑，同时针对消防救援的重载、快速响应需求做了结构强化：臂架主体采用桁架式镂空结构，在保证结构抗弯抗扭强度的前提下降低整体自重，

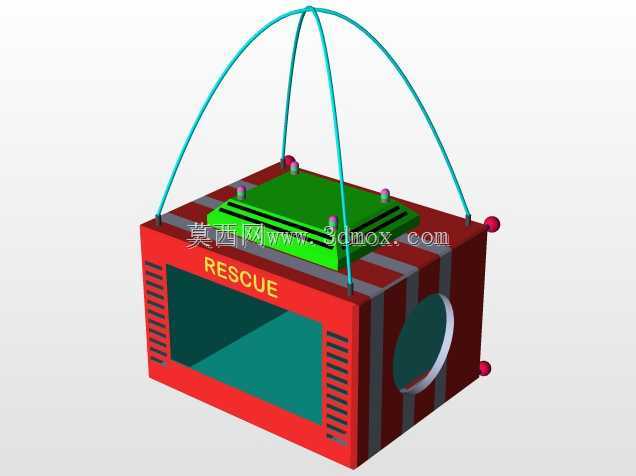

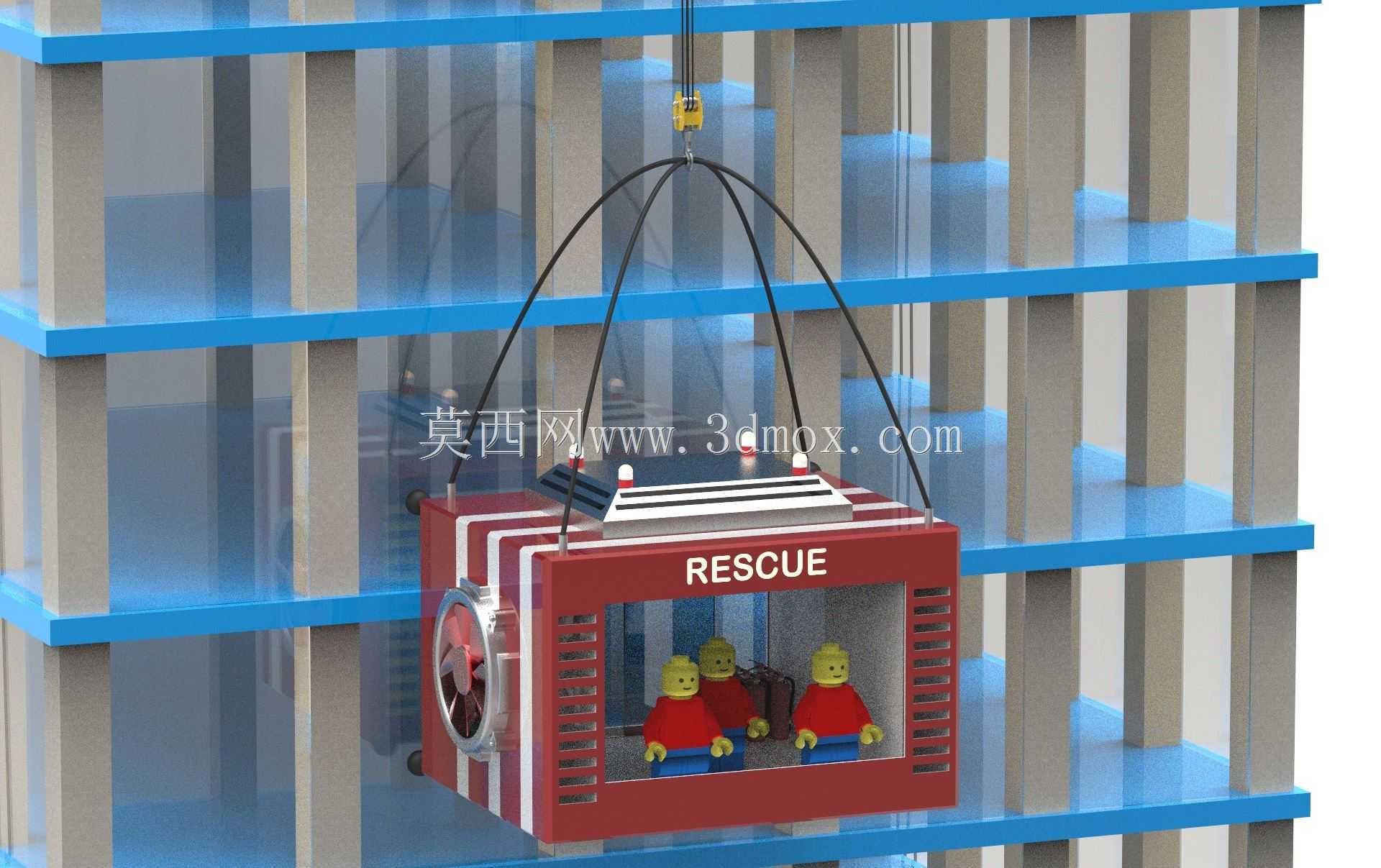

　　减少对屋面结构的额外载荷；救援舱的舱门采用与建筑外窗适配的平开对接结构，停靠时可直接与外窗窗台形成平整过渡通道，方便行动不便的受困人员快速进入舱体。整套系统的结构排布充分考虑了多组臂架同时作业的干涉问题，相邻臂架的作业覆盖范围做了重叠冗余设计，单组臂架维护时，相邻设备可覆盖其负责的作业区域，避免出现救援盲区；基座位置预留了与建筑消防供水系统对接的管路接口，救援舱可同时搭载消防水炮、破拆工具组，在转运人员的同步完成外立面控火作业，拓展设备的实际应用场景。
