单立柱巷道式仓储堆垛设备结构设计

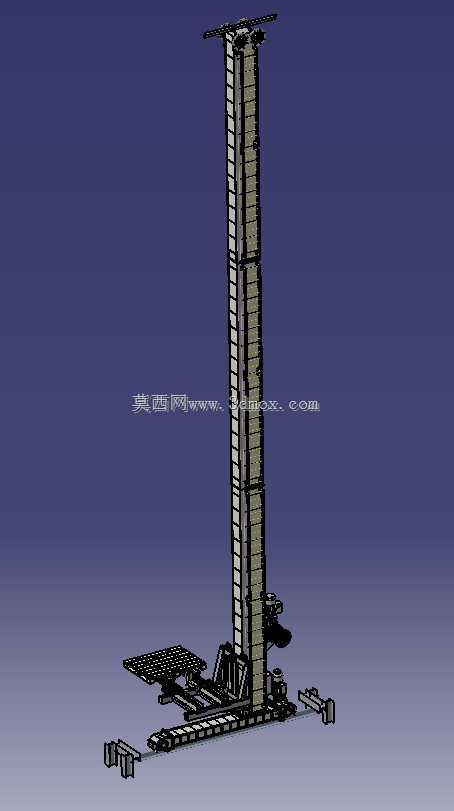

　　这款单立柱结构的堆垛设备，主要应用于自动化立体仓库的巷道内作业，适配高层货架仓储场景，可在狭窄巷道空间内完成托盘货物、料箱的水平移动、垂直升降及货叉伸缩存取动作，是现代智能仓储系统中衔接货架与出入库输送线的核心作业单元。从结构设计逻辑来看，采用单根竖向立柱作为主要承载构件，底部配置水平行走轮组，可沿巷道地面铺设的轨道做纵向直线移动，立柱顶端配套导向轮卡合在上部天轨内，避免设备高速运行时出现晃动侧倾，保障长行程、高层作业的稳定性。底部行走端梁集成了驱动单元、导向轮组与缓冲止挡结构，可根据巷道长度调整行走轮的轴距参数，适配不同地面承载与轨道安装精度的现场条件，端梁两侧预留的缓冲件安装位，可匹配聚氨酯或液压缓冲器，

　　满足不同运行速度下的行程末端防撞需求。升降滑座沿立柱的竖向导轨做上下移动，滑座上搭载可双向伸缩的货叉机构，货叉采用三节式伸缩结构，缩回状态下完全处于设备宽度边界内，不会超出巷道安全净距，伸出后可覆盖两侧货架的货位深度，完成货物的取放动作，货叉的行程可根据货架深度做参数化调整，适配不同规格的托盘与料箱作业。设备的外形尺寸严格匹配巷道净空要求，宽度方向控制在巷道安全间隙允许范围内，高度方向可根据仓库货架的最高货位做定制化调整，立柱采用分段拼接式设计，既方便运输进场，也可根据现场安装条件调整总高度，适配不同层高的仓储空间。设计过程中针对立柱的长细比做了专项校核，通过有限元分析优化立柱的截面型材规格，在保证整体刚度、

　　避免升降作业时出现过大挠度的前提下，尽可能降低设备自重，减少行走与升降驱动的功率损耗。滑座与立柱导轨的配合面采用可调间隙的导向滑块结构，可在长期运行磨损后快速调整间隙，降低维护难度，货叉的传动结构采用齿轮齿条配合链条传动，保证双向伸缩的同步性，避免出现偏载卡滞问题。在实际作业场景中，该设备可配合仓储管理系统完成自动寻址、货位识别、自动存取作业，适配常温仓储、冷链仓储等不同环境的使用需求，针对不同的货物承载等级，可调整升降驱动功率、货叉板材厚度以及立柱的型材规格，满足从轻量化料箱到重载托盘的不同作业需求，设备的安装边界预留了电气布线、传感器安装的空间，可配套加装货位检测、货物超偏载检测、安全防撞等功能模块，适配不同自动化等级的仓储系统改造与新建项目需求。
