科幻风格Airsoft多发榴弹发射器结构设计

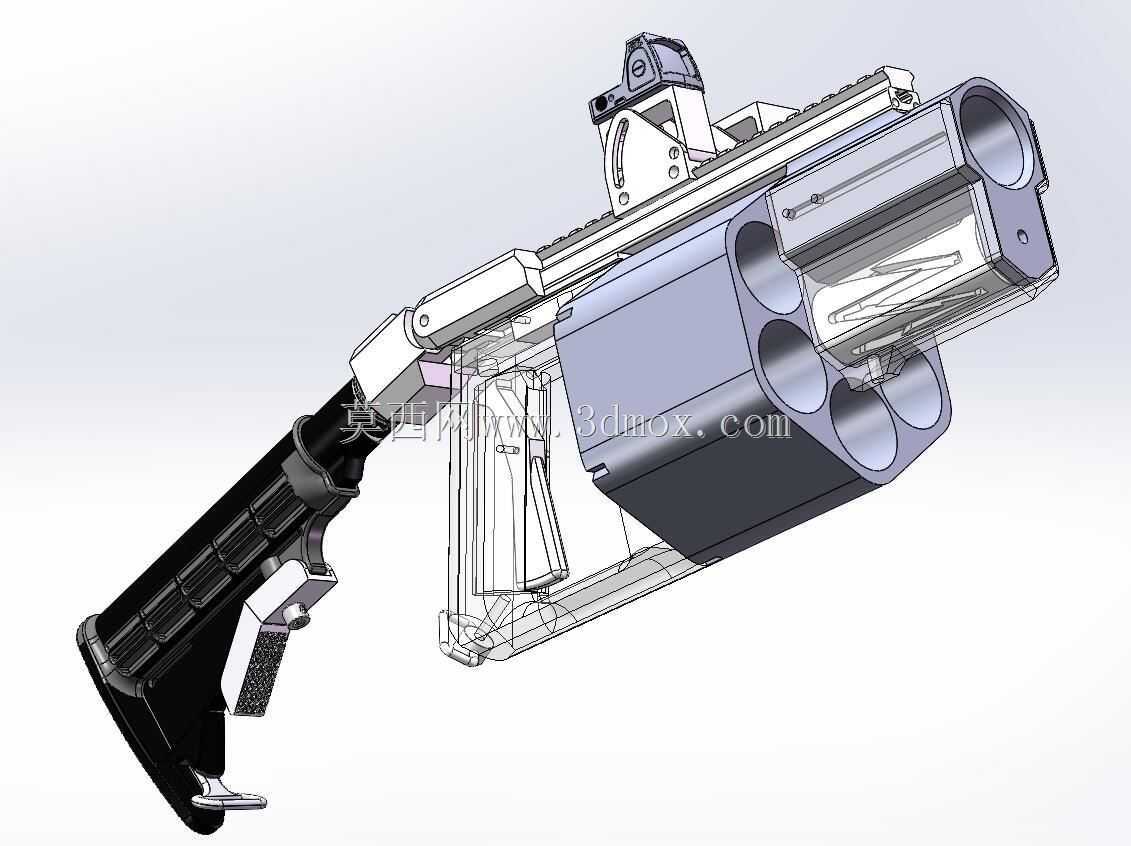

　　这款面向休闲竞技场景设计的多发榴弹发射装置，整体采用模块化拼接思路搭建主体框架，核心受力段选用1020铝型材作为承载基体，兼顾轻量化需求与结构刚性，可承受模拟发射工况下的往复冲击载荷，不会出现常规塑料壳体易开裂的问题。装置的握持段贴合人体工学设计，握把表面做防滑纹理处理，抵肩位置预留可调节的伸缩余量，不同臂长的使用者都能快速找到舒适的持握姿态，长时间持举也不会产生明显的肌肉酸胀感。发射管组采用旋转巢式排布结构，多根发射管沿中心轴环形布置，单次装填可容纳多发模拟榴弹，转动巢体即可完成供弹切换，省去了单发装填反复开合结构的繁琐步骤，竞技场景下可大幅提升火力持续性。设计阶段针对发射管的同轴度做了专项公差约束，

　　每根发射管的内孔轴线与巢体旋转中心的平行度控制在0.1mm以内，避免模拟弹丸出膛时出现偏斜，保证基础的发射指向精度。装置内部的复位与击发结构选用MPFS5-4、VCN510-F-5-4等标准型号弹簧作为弹性元件，所有弹簧安装位都预留了足够的压缩行程，同时在弹簧端部设置导向柱，避免弹簧反复压缩过程中出现侧向弯折，延长结构使用寿命。整体外形做了切角与折线化的科幻风格处理，外露的框架结构既保留了机械质感，也为后续加装战术附件预留了安装接口，顶部的导轨段可适配常规的瞄准配件，侧面的空位可根据使用需求加装激光指示器或者战术手电。安装边界方面，装置整体宽度控制在180mm以内，折叠状态下全长不超过420mm，可放入常规的战术装备包中携带，

　　不会出现尺寸过大难以收纳的问题。结构设计时充分考虑了拆装维护的便利性，所有连接部位都采用标准紧固件，无需专用工具即可完成主体拆解，日常清理维护或者更换易损弹簧都十分便捷。两种外观样式分别对应印刷质感与裸装质感的使用需求，可适配不同的场景装扮要求，无论是竞技下场使用还是静态模型展示都能满足对应的视觉与功能要求。
