ALPA取景器转接适配组件结构设计

　　这套适配组件的核心作用，是把不同画幅即时成像相机的取景光路整合到ALPA系列中画幅技术相机的机身平台上，解决跨平台取景视场匹配、安装定位刚性、使用姿态一致性这三个现场实操里最常碰到的问题。很多使用ALPA机身搭配拍立得后背的摄影师都会遇到一个矛盾：机身原生取景基线针对中画幅广角镜头标定，直接套用instax mini或者wide系列后背时，取景框线覆盖范围和实际成像区域对不上，要么近摄时视差偏移过大，要么广角端框线遮挡有效画面，这套组件就是针对这个痛点做的结构整合。

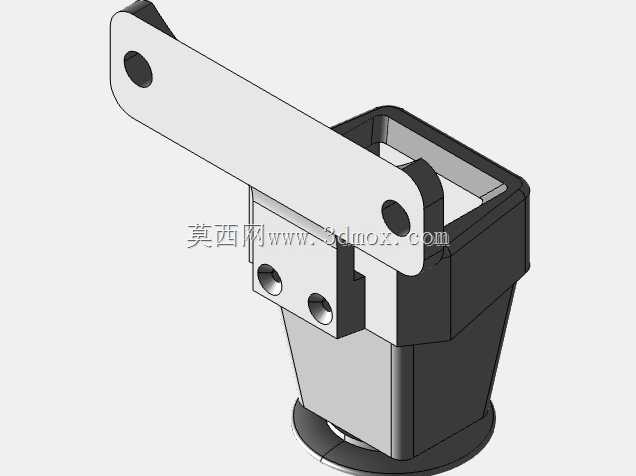

　　从实际安装边界来看，组件下半部分是锥台形的取景器基座，底部预留标准卡口对接位，可以直接卡入ALPA机身顶部的冷靴以及专用取景定位槽，基座侧壁做了两个对称的沉头锁紧孔，安装时用内六角螺钉穿入后顶紧机身定位面，完全避免普通冷靴配件容易出现的横向滑移、俯仰松旷问题。基座上部的方形开口是取景光学元件的容纳腔，腔体内壁做了1.5毫米的限位台阶，用来承托从instax wide 200取景器上拆解下来的第一组光路透镜，台阶周边预留0.2毫米的点胶槽，装配时可以打微量结构胶固定透镜，既保证光轴同轴度，也能避免日常携带震动导致透镜移位。

　　上方伸出的长条形摇臂是整个组件的定位核心，摇臂采用6061铝合金铣削加工的思路设计，整体厚度控制在8毫米，两端分别开设直径12毫米的同轴定位孔：靠近基座的孔位对接基座侧面的铰接转轴，摇臂可以绕转轴做90度俯仰翻转，不用的时候可以向上翻折贴紧机身顶面，大幅减少收纳时的突出尺寸；远端的孔位是取景目镜的安装位，内部嵌套从instax mini7s取景器取出的目镜组，孔位内侧做了防滑滚花，压入目镜后不会出现转动松脱。摇臂的翻转行程做了硬限位设计，当摇臂下放到工作姿态时，摇臂下表面刚好贴合基座顶部的定位凸台，此时目镜光轴和下方透镜组的光轴完全重合，和原厂SWC取景器的观察视角、视差补偿角度完全对齐，使用者不需要重新适应取景习惯，抬眼就能获得和原厂取景器一致的框线判断效果。

　　在场景适配层面，这套组件主要面向街头纪实、户外快拍的使用场景，ALPA机身本身搭配即时成像后背时，整套设备重量远低于数码中画幅系统，但是原生取景器要么价格高昂，要么针对胶片后背标定，这套适配组件用两款成熟量产相机的现成取景光学元件做整合，不需要重新开模打磨光学镜片，只需要加工机械结构件就能实现完整功能，加工成本极低，同时所有配合面都留了维修拆解余量，后期如果透镜起雾、划伤，可以直接拆开压圈更换元件，不需要整体报废。

　　结构设计上特意把基座的锥段做了渐变壁厚处理，靠近安装法兰的底部壁厚3毫米，保证和机身连接的刚性，往上靠近透镜腔的位置壁厚减到2毫米，尽可能控制整体重量，整套组件装配完成后总重量不到120克，挂在机身上不会改变整机的重心平衡，长时间手持拍摄不会出现头重脚轻的情况。摇臂和基座的铰接位置特意加了一枚波子螺丝定位，翻转到工作位置时会有清晰的段落阻尼，拍摄过程中哪怕单手操作也不会出现摇臂自行抬起的问题，翻折到收纳位置时同样有阻尼定位，放在摄影包内不会因为晃动来回摆动刮蹭机身。

　　针对户外使用的温差变化，所有结构配合间隙都按0.1毫米的公差预留，铝合金件做硬质阳极氧化处理，既避免低温下冰手，也能防止日常使用中的刮蹭掉漆，透镜腔的上下结合面预留了0.5毫米的密封槽，可以贴薄绒布阻挡灰尘进入光路，省去了频繁擦拭镜片的麻烦。整个组件的安装不需要对ALPA机身做任何打孔、改装，全部固定点位都利用机身原生的螺丝孔和靴槽，随时可以拆装换回原厂取景器，不会对机身造成不可逆改动，这也是这类摄影转接配件在结构设计时最核心的约束要求。
