大画幅相机专用折叠式导轨结构设计

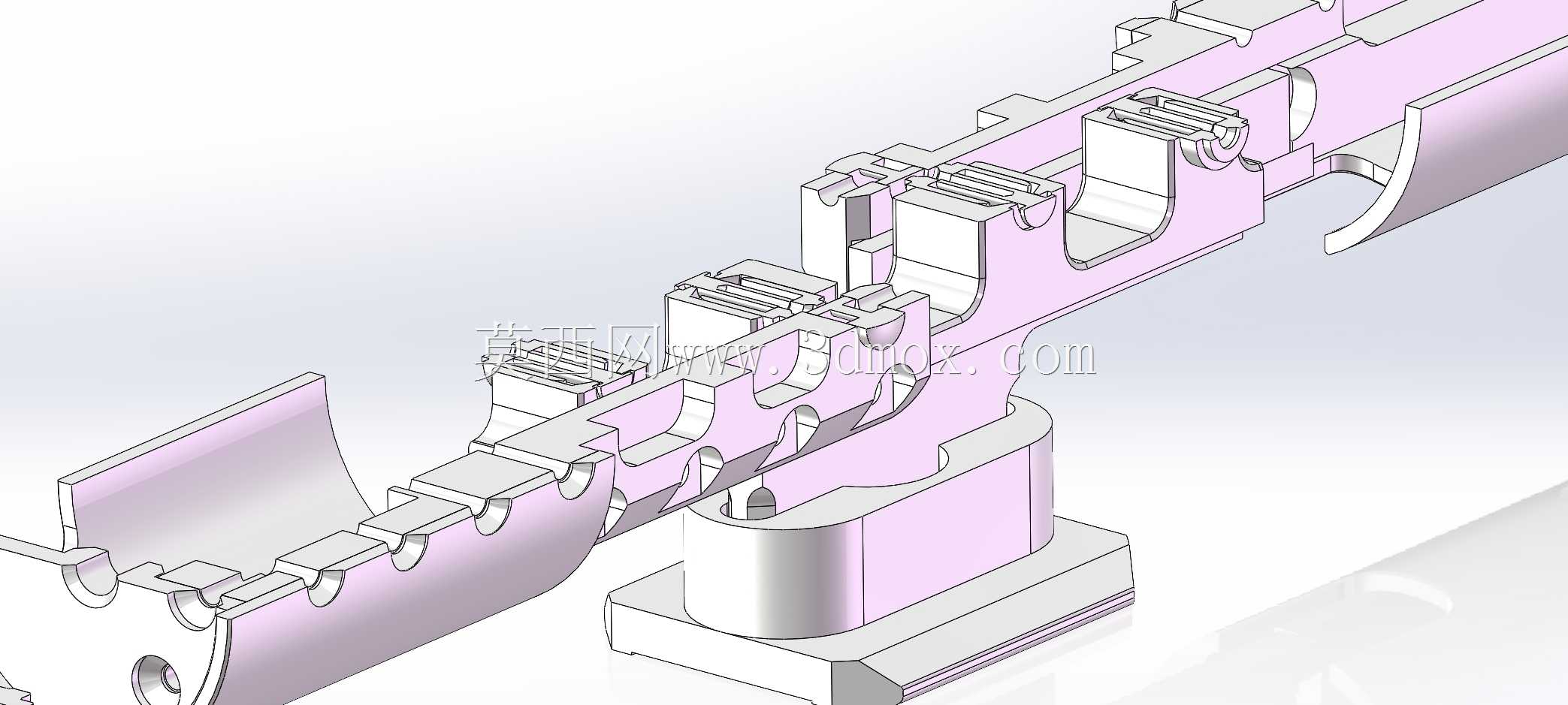

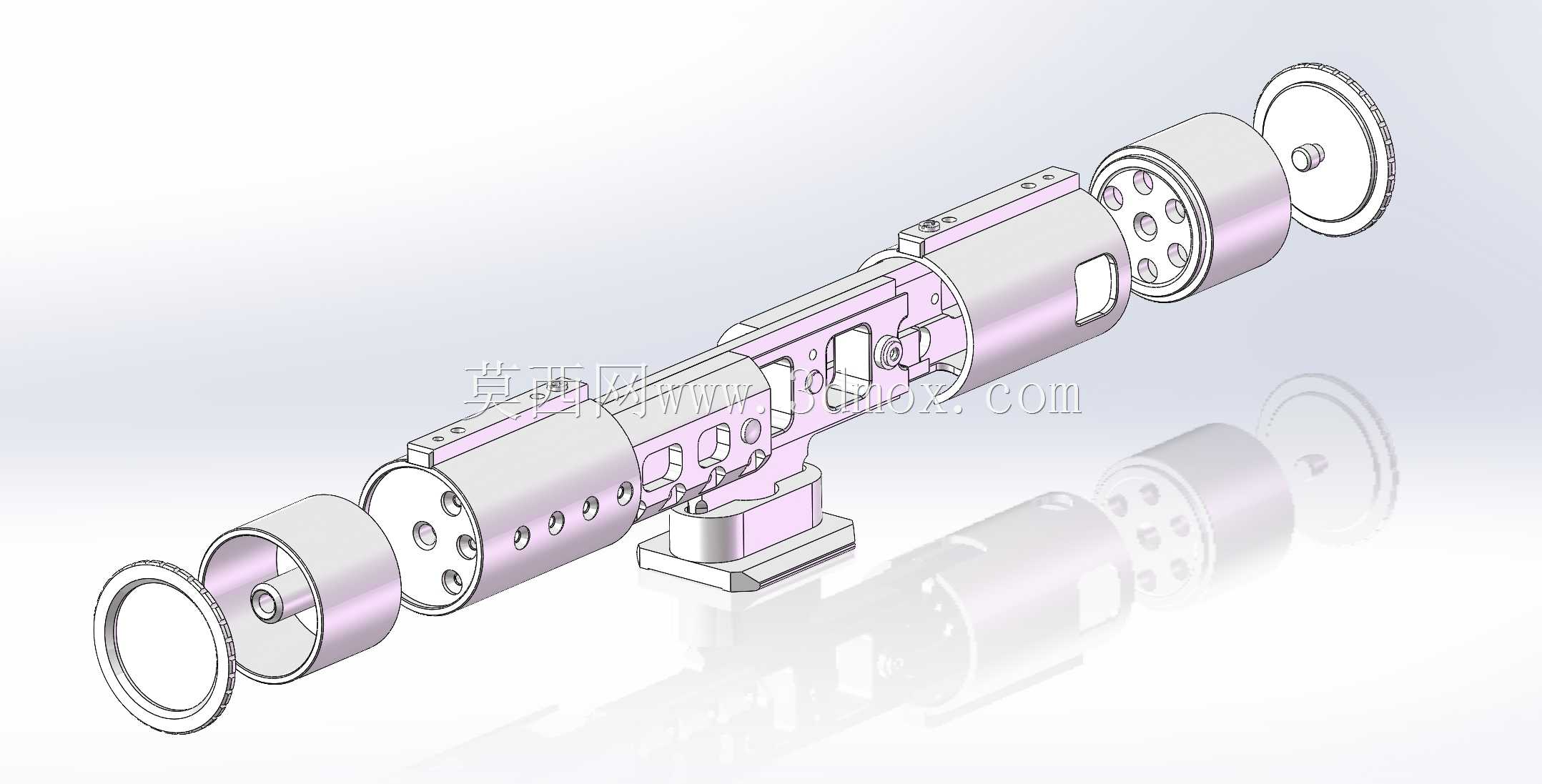

　　这套折叠导轨结构是面向大画幅胶片相机开发的专用位移调节组件，核心作用是为镜头板与机身之间提供可精准锁止的多轴位移支撑，满足大画幅摄影所需的移轴、俯仰、伸缩调节需求，适配改装后的Arca-Swiss标准快装接口，可直接兼容同规格的云台、快装板等周边摄影支撑配件。从结构拆解来看，整套组件采用同轴套筒式嵌套设计，外层套筒作为主体承载结构，侧壁开设多组减重孔与定位销孔，既降低整体自重，又能为内部嵌套的伸缩段提供多级行程定位点；中间段的滑动配合面采用小间隙公差配合，保证伸缩调节时无旷量、无卡滞，每一级调节位置都可通过侧面的锁紧螺钉完成刚性锁止，避免拍摄过程中出现位移偏移。

　　底部的安装基座采用标准燕尾槽结构，可直接固定在对应规格的云台上，基座与导轨主体之间设置有旋转调节副，可实现水平方向360度的角度微调，满足不同拍摄角度的构图需求。两端的端盖结构一方面起到限位作用，防止伸缩段从套筒内脱出，另一方面预留了标准附件安装螺孔，可外接遮光罩、滤镜支架、对焦屏等附加配件。设计过程中优先考虑了户外拍摄的使用场景，整体结构没有易脱落的小零件，折叠收缩后整体长度可缩短至伸展状态的40%左右，大幅降低收纳体积，方便外出携带。配合面的公差设计兼顾了滑动顺畅度与锁止刚性，滑动段的表面粗糙度控制在Ra1.6以内，避免长期使用后出现磨损松旷，所有受力部位的壁厚都经过受力校核，在满负载挂载大重量镜头时也不会出现形变下垂。

　　安装边界方面，底部安装基座的燕尾槽宽度匹配通用Arca标准的38mm宽度，锁紧螺钉采用标准M4规格，可兼容市面上绝大多数同规格的快装夹座；伸展状态下总行程可满足120mm以上的前后位移调节量，足够覆盖大画幅相机从广角到中焦镜头的法兰距调节需求。折叠状态下整体外轮廓没有突出的尖锐结构，可直接放入摄影包的隔层中，不会刮伤其他器材。结构上的多组定位孔采用等间距排布，调节时可通过孔位实现快速的行程定位，不需要反复测量对焦距离即可快速复位到常用的拍摄参数位置，提升户外拍摄的操作效率。套筒侧壁的开孔除了减重作用外，还可作为对焦观察窗，方便在调节过程中直接观察内部的皮腔收缩状态，避免出现皮腔弯折漏光的问题。

　　两端的连接法兰采用同心圆设计，保证安装镜头板和机身时的同轴度，避免出现光轴偏移导致的成像模糊问题。整套结构的受力路径从镜头安装端沿套筒主体传递到底部安装基座，所有受力节点都设置有加强筋结构，不会出现应力集中导致的结构断裂问题，即使在低温户外环境下使用，材料的刚性也能满足使用要求，不会因为温度变化出现配合间隙变大导致的锁止失效问题。
