轴流风机动产定子叶片结构设计

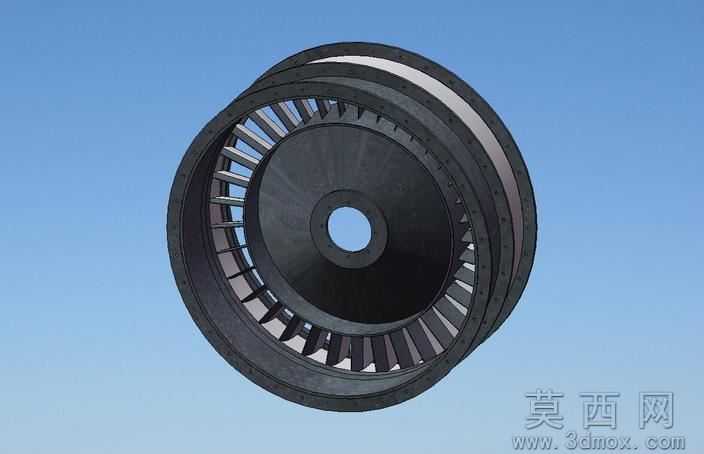

本作品为轴流风机配套的动产定子叶片组件三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的参数化设计思路，先完成核心安装基准的定位，再逐步拆分内外环支撑结构、周向均布的叶片单体、连接定位结构等独立特征，确保各部件装配关系完全匹配实际机械装配逻辑。建模阶段对叶片的翼型曲面做了连续曲率优化，通过曲面放样、边界凸台等命令完成叶片主体构建，每一片叶片的安装角、弦长沿径向的渐变参数都经过反复校核，保证气流经过时能够按照预设路径完成整流，避免出现紊流、气流分离等影响风机效率的问题。渲染阶段采用哑光深灰金属材质模拟实际铸钢基材的质感，对叶片前缘、内外环配合面做了细微的倒角与圆角处理，还原真实机械加工的工艺细节，场景采用淡蓝色纯色背景配合柔和的环境光，多角度呈现组件的环形装配结构，清晰展示周向叶片的排布规律、内外支撑环的层级结构以及中心安装孔的定位特征。结构设计上，该组件采用双层外环夹装叶片的装配形式，内环预留标准安装轴孔，可直接与风机传动轴系配合，周向叶片与内外环的连接位置做了加厚过渡处理，降低长期受气流冲击产生的应力集中风险，可移动的结构设计支持定子组件根据工况调整轴向位置，适配不同风量风压的使用需求，整体模型特征完整，无冗余几何元素，所有配合面均预留合理的装配公差，可直接用于后续的工程图导出、气动仿真分析或者样机加工参考，能够直观展现轴流风机导风定子的结构原理与装配逻辑。
