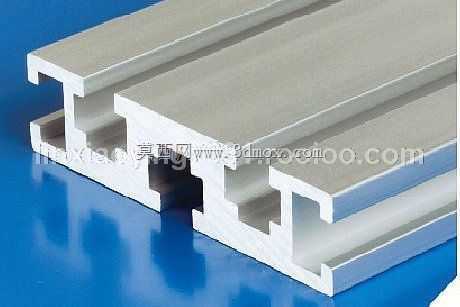

工业框架搭建用槽式铝合金型材结构

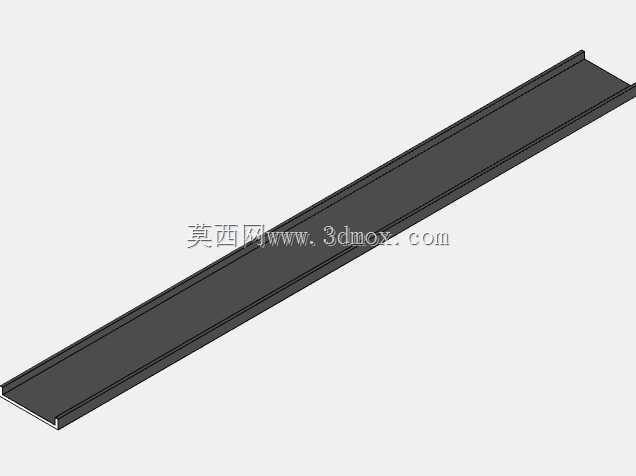

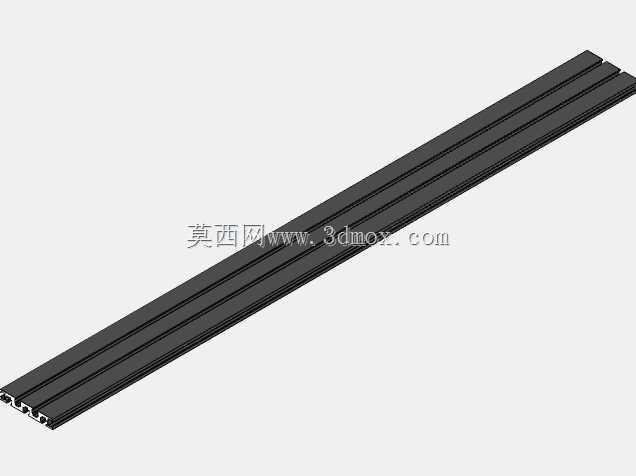

　　这类槽式铝合金型材，是工业自动化产线、设备机架、检测工装台搭建场景里的基础构件，日常做设备结构设计时，选型阶段最先要核对的就是型材截面的槽口尺寸、壁厚参数，以及配套的T型螺栓、端盖、角件的适配性，避免后期装配出现干涉。从实际使用场景来看，这类型材常被用来搭建传感器安装支架、仪器仪表的承载框架、流水线侧边的防护栏，还有小型检测设备的主体机架，因为铝合金本身的氧化层自带防腐蚀特性，在车间多尘、有少量切削液飞溅的环境下，不需要额外做表面喷涂处理就能长期使用，重量比同强度的钢材轻60%左右，现场组装调整时不需要大型吊装设备，单人就能完成中等尺寸框架的拼接作业。设计这类型材的三维结构时，首先要还原截面的所有槽位特征，包括槽口的倒角、

　　内腔的加强筋厚度，还有型材端面的安装孔位基准，不能只做外观曲面的复刻——很多新手建模时容易忽略槽道内部的尺寸公差，导致后期导出工程图加工时，配套的紧固件无法顺利滑入槽道，或者角件连接时出现贴合缝隙。实际选型时还要注意安装边界的预留，比如型材拼接成框架后，槽道内要走传感器线缆、气管的话，需要提前核算槽道的有效容纳空间，避免线缆塞满后无法调整紧固件位置；如果是用来做承载台面的支撑型材，还要根据台面的负重、跨距核算型材的绕度，必要时在型材内腔加装钢衬提升承重能力。这类型材的截面设计是模块化的，不同系列的型材槽口宽度统一，意味着可以跨系列拼接，比如主框架用大截面的重型型材，侧边的传感器安装支架用小截面的轻型型材，

　　不需要额外做转接件就能直接通过槽内螺栓连接，大幅减少定制加工件的数量，缩短设备的组装周期。建模过程中还要注意型材的拔模角度还原，虽然工业铝型材是挤压成型，但截面的转角处都有微小的工艺圆角，建模时如果做成直角，不仅不符合实际加工特征，后期做有限元受力分析时，直角位置会出现应力集中的误判，影响结构强度校核的准确性。在做设备整体布局时，这类型材的长度可以根据实际需求任意裁切，配合专用的端盖、脚轮、调节脚座，就能快速搭建成不同高度、不同尺寸的设备基座，不需要像焊接钢结构那样做焊后打磨、喷漆处理，后期如果需要调整设备结构，只需要松开螺栓就能重新拼接，不会产生废弃的焊接结构件，材料的复用率能达到90%以上，对于需要频繁迭代调整的实验类设备、小批量定制的检测工装来说，这类型材的适配性远高于定制焊接结构。
