全自动线材加工一体化生产设备

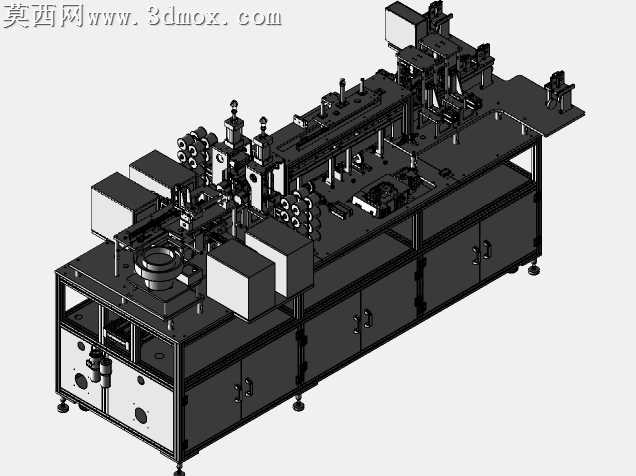

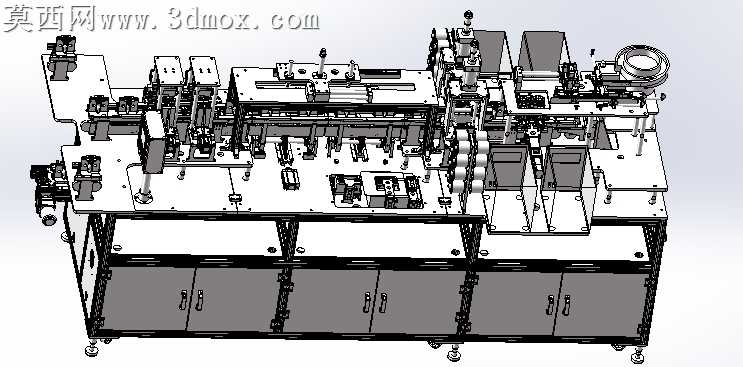

本设备为面向电线线缆加工场景打造的全自动一体化加工设备，整体采用三维参数化建模完成全结构设计，建模过程中严格遵循机械设计公差规范，对每一处装配结构做了干涉校验，确保各运动机构在运行过程中无碰撞、无卡滞。设备主体采用铝型材搭建底部支撑框架，框架下部配置带锁止功能的万向脚轮与可调支撑脚，兼顾设备移动转运的便利性与生产作业时的放置稳定性，框架下部设置多组对开式柜门，用于容纳电气控制元件、气动动力组件与接线排布，既可以保护内部元器件不受生产现场粉尘、杂物侵扰，也能让设备整体外观更整洁规整。上部作业平台采用加厚钢板加工而成，平台表面做了防锈氧化处理，按照加工工序依次排布放线机构、线材校直组件、定长送料轮组、剥线裁切单元、端子压接模块、检测工位与出料收集结构，各工位之间通过同步带与精密导轨实现物料的精准转运，送料精度可控制在毫米级以内。建模过程中对所有标准件做了参数化调用，包括直线导轨、气动手指、伺服电机、螺丝紧固件、振动盘上料机构等，所有非标加工件均单独绘制了零件图与装配关系，材质配置上区分了金属结构件的哑光金属质感、电气元件的工程塑料质感、传动部件的镀铬亮面质感，渲染阶段采用工业产品展示常用的柔光打光方案，清晰呈现设备的层级结构与各工位布局。设计思路围绕线材加工的全工序自动化需求展开，将原本需要多台单机、多人操作的裁线、剥线、压接、检测工序整合到同一台设备上，通过PLC控制系统协调各工位的动作时序，可适配不同线径、不同加工要求的电线线材生产，大幅降低人工操作强度，提升线材加工的一致性与生产效率，设备的各功能模组采用模块化设计思路，后续可根据生产需求快速更换对应加工模组，拓展设备的加工适用范围。
