五叶片可调中心孔机械虹膜结构

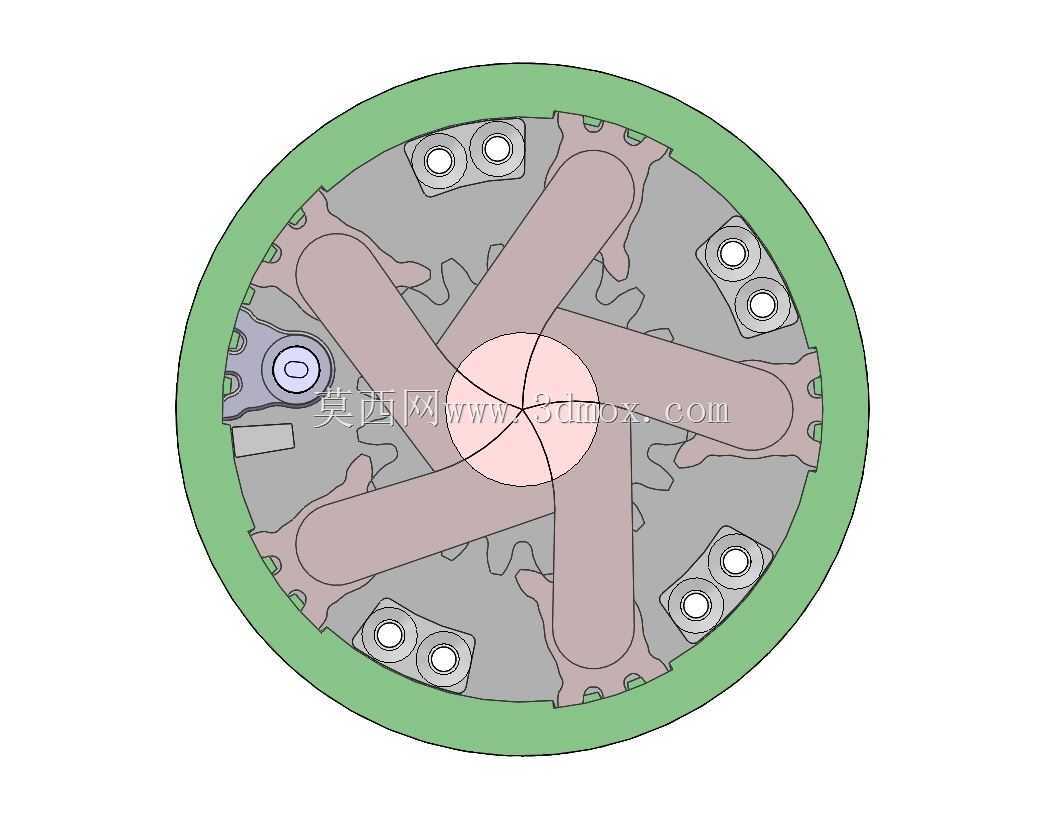

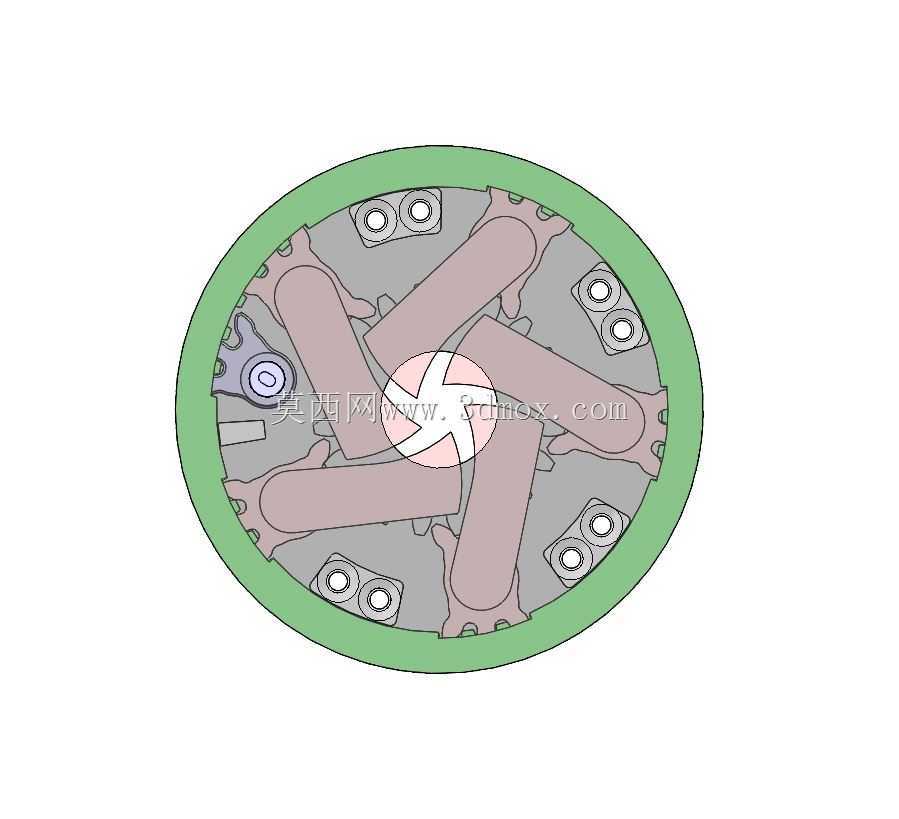

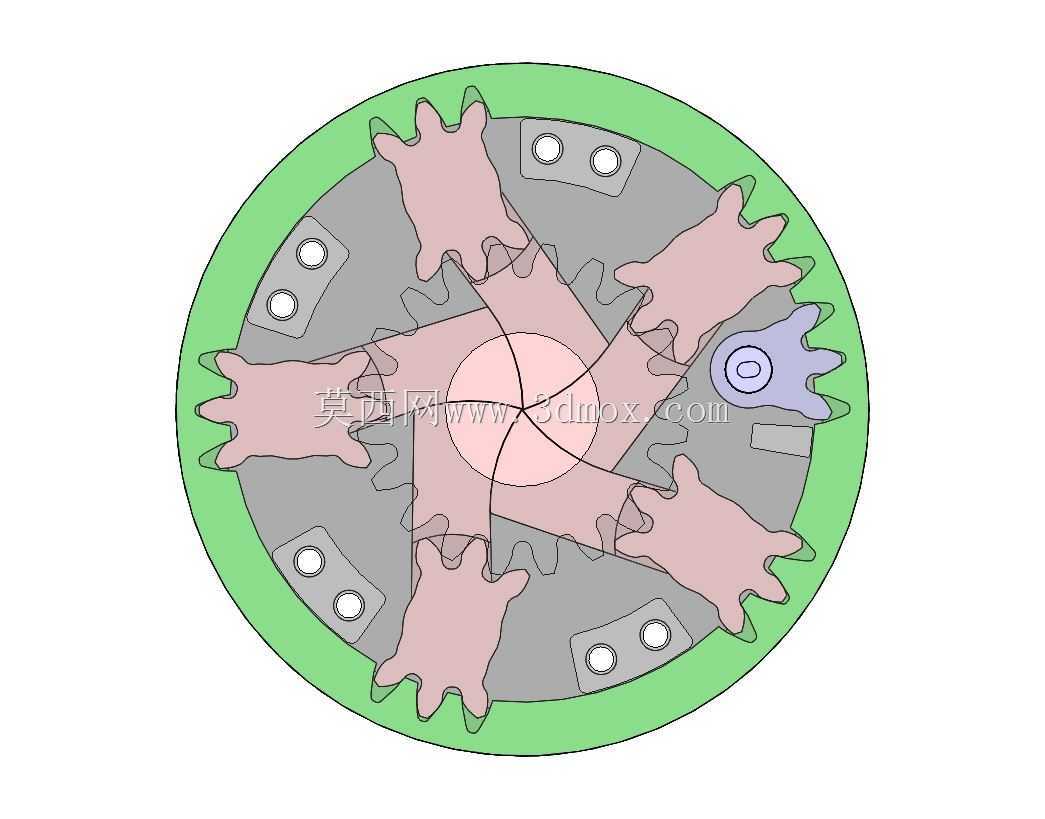

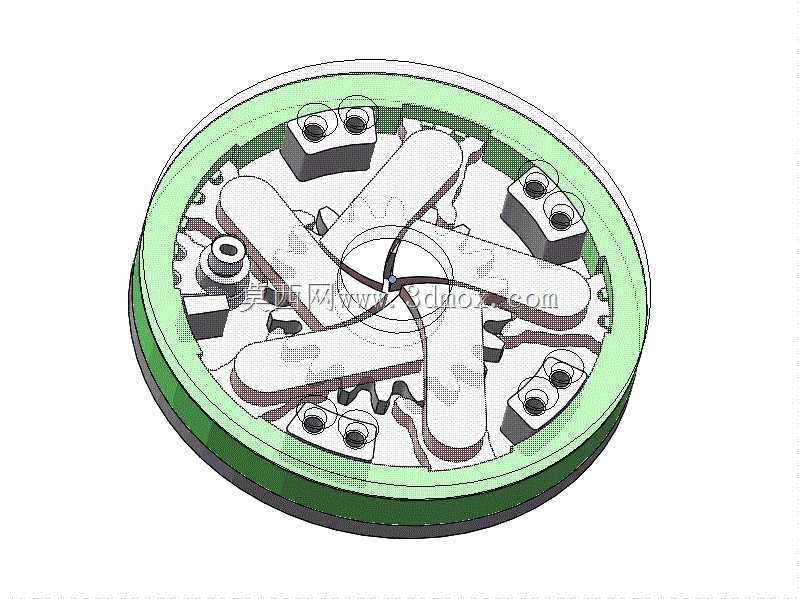

　　这类五叶片机械虹膜结构，常被应用在小型光学实验台的光路调节、桌面级3D打印设备的出料口通径控制、小型流体管路的通断调节场景中，也可作为创意机械教具用于机械原理演示，帮助学习者理解平面连杆联动、同步回转驱动的运动逻辑。结构核心功能是通过驱动外圈的回转构件，带动五片对称布置的叶片同步做平面摆动，实现中心通孔的连续开合调节，可在全闭到最大通径之间任意位置停留，满足不同场景下的通径调节需求。设计过程中优先考虑了3D打印的工艺适配性，所有零件均采用无倒扣、少支撑的结构布局，叶片与中间驱动板、固定外圈的配合面预留了合理的活动间隙，避免打印后因材料收缩出现卡滞；叶片的轮廓曲线经过反复迭代，确保开合过程中五片叶片的边缘始终保持贴合，

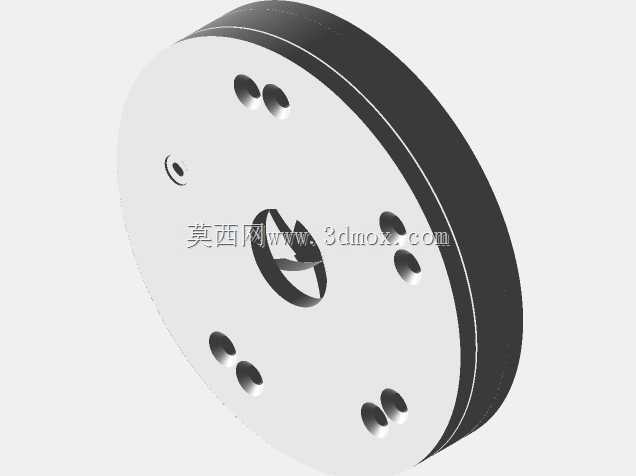

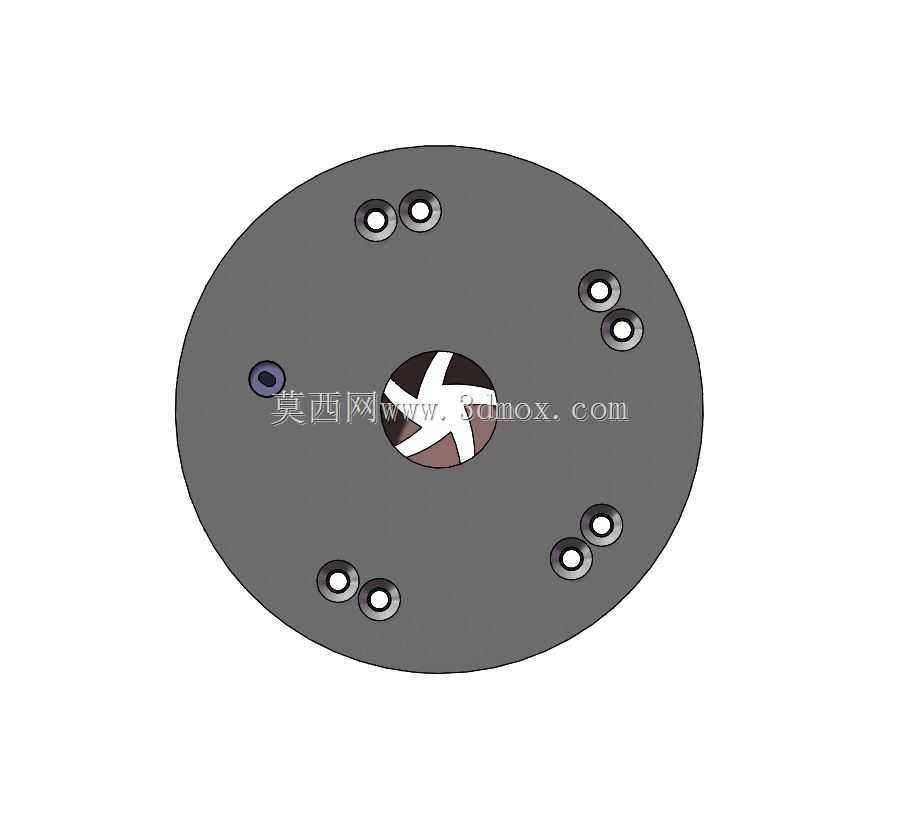

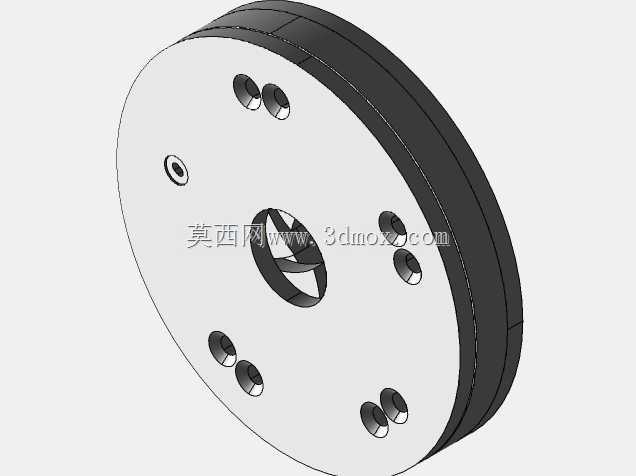

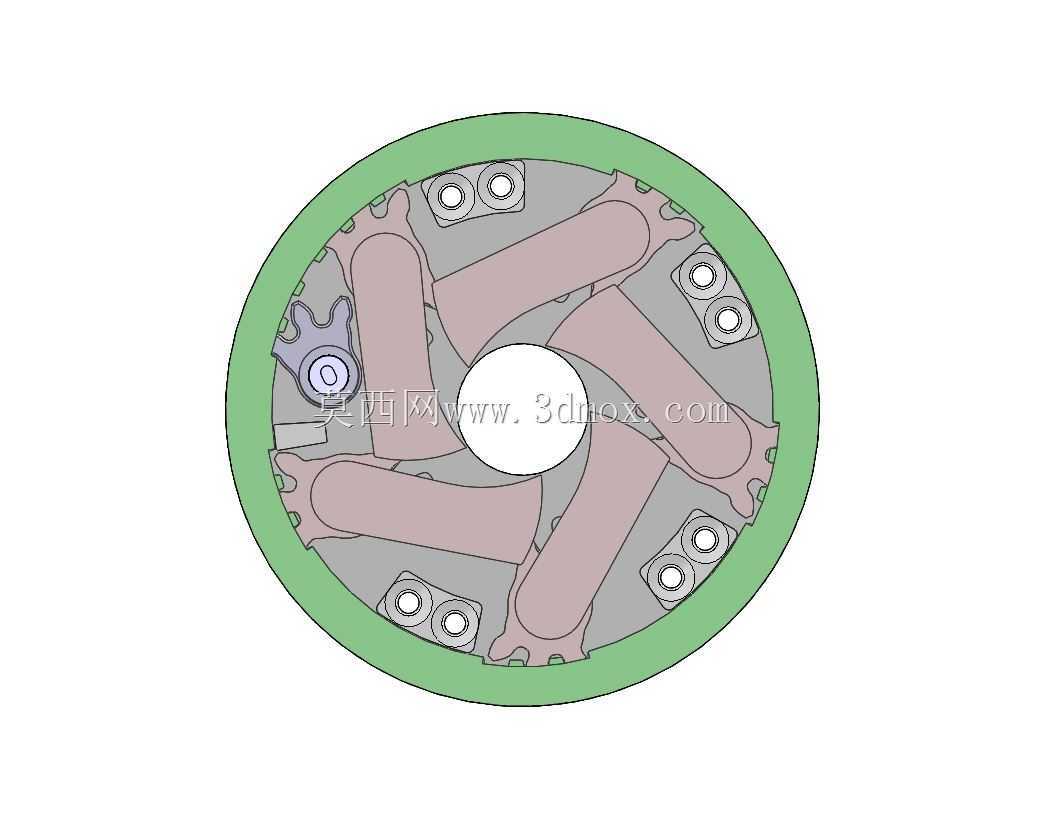

　　不会出现漏缝或运动干涉，驱动侧的拨块位置做了防滑纹理处理，手动调节时无需额外工具即可顺畅操作。整体结构的安装边界十分紧凑，最大外径45mm，整体厚度8.2mm，中心孔完全打开时直径为10mm，安装时仅需通过外圈均布的安装孔，使用M2规格的螺钉即可将整体结构固定在安装基座上，不需要额外设计复杂的连接支架。组装时需要将五片叶片分别卡入中间驱动板的对应滑槽内，再依次装入固定外圈的定位槽中，最后扣合盖板完成装配，由于3D打印的层纹可能会影响配合面的滑动顺畅度，组装前可对叶片的滑动接触面做轻微打磨，去除打印毛刺后再进行装配，能够大幅提升调节的顺滑度。结构采用树脂材料打印即可满足使用强度要求，所有零件均可单独打印，损坏后可单独替换对应零件，

　　不需要整体报废，日常使用时定期在滑动接触面涂抹少量润滑脂，即可长期保持调节手感的一致性，不会出现卡滞或松动的问题。这类结构相比传统的多叶片光阑，零件数量更少，组装难度更低，非常适合个人DIY制作或者小型设备的定制化改装使用，不需要复杂的加工设备即可完成制作，适配绝大多数桌面级FDM和光固化3D打印机的加工范围。
