按压式伸缩锁止释放机构结构设计

　　这款推动释放机构属于典型的按压式伸缩锁止结构，日常在小型快装卡扣、笔式伸缩组件、便携设备锁止模块、小型工装快拆结构中都能见到同类原理的应用，核心是通过单次按压实现锁止定位，再次按压完成解锁回缩，无需额外的锁扣件或操作手柄，单手即可完成全部操作，在空间受限、需要频繁拆装切换状态的场景下适配性极强。

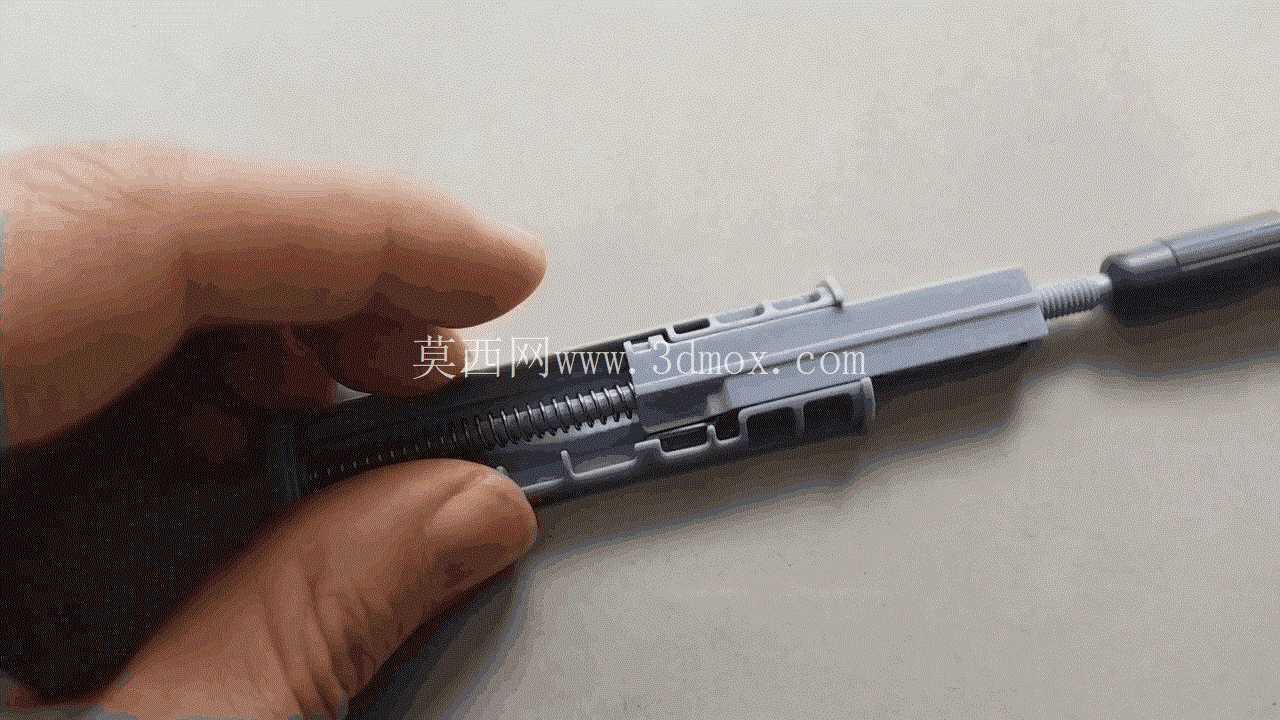

　　从实际功能逻辑来看，该机构依靠内部弹簧提供复位预紧力，壳体内部的导向槽与推杆上的弹性卡爪配合，实现两个稳定工作位：按压到位时卡爪卡入壳体定位槽，推杆保持伸出锁定状态，可承受轴向的推压载荷不会自行回缩；再次按压推杆时，卡爪沿导向槽斜面滑出定位位，在弹簧力作用下推杆自动回缩至初始位置，整个动作行程控制在小范围区间，操作反馈清晰，不会出现卡滞或误触发的情况。

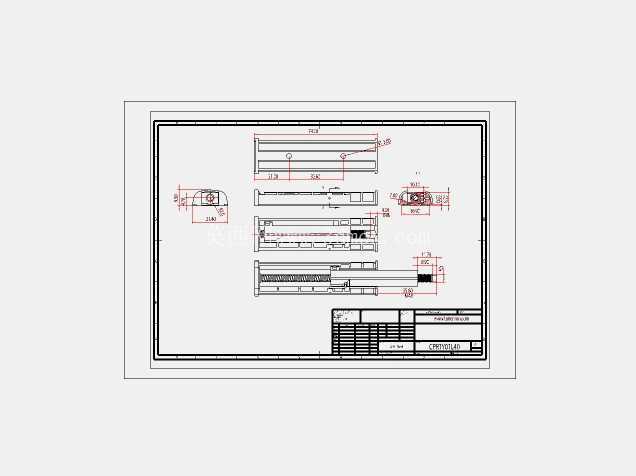

　　设计过程中首先要明确安装边界，整体为细长圆柱类结构，外径适配常规的小型安装孔位，轴向总长度在回缩状态下可适配紧凑的安装空间，伸出状态的行程长度根据实际使用需求匹配，壳体外侧设置有定位卡槽，可直接卡入对应安装基座的卡扣位，不需要额外的螺丝固定即可完成装配，适合快装类产品的集成需求。内部的弹簧选型需要匹配操作按压力度，预紧力过大则按压操作费力，预紧力过小则锁止状态下容易受外力误触发回缩，卡爪的斜面角度需要反复校核，既要保证按压时卡爪能顺利滑入滑出导向槽，也要保证锁止状态下轴向受力时卡爪不会自行脱开，一般导向斜面的角度设置在30度到45度区间，兼顾操作手感与锁止可靠性。

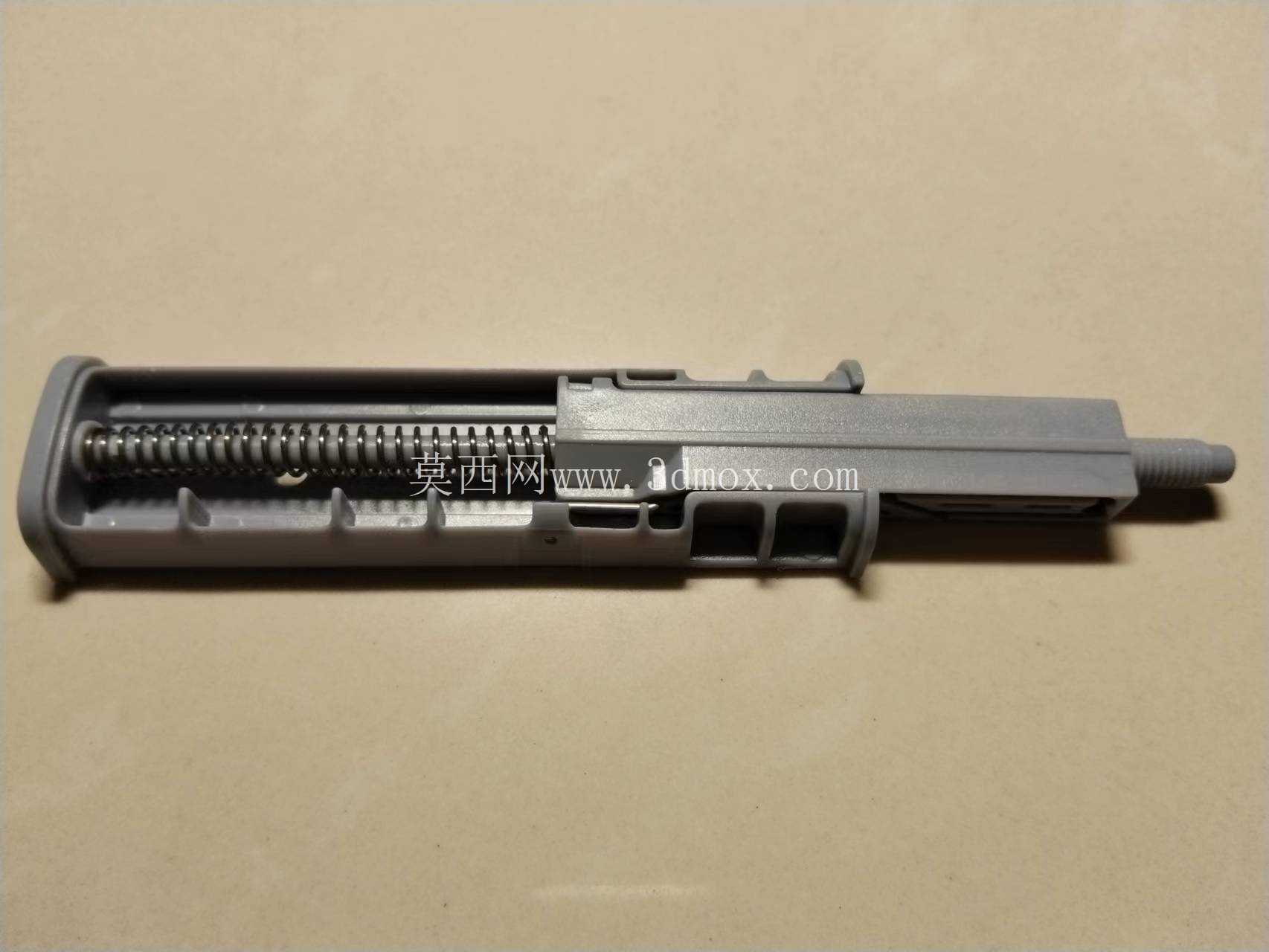

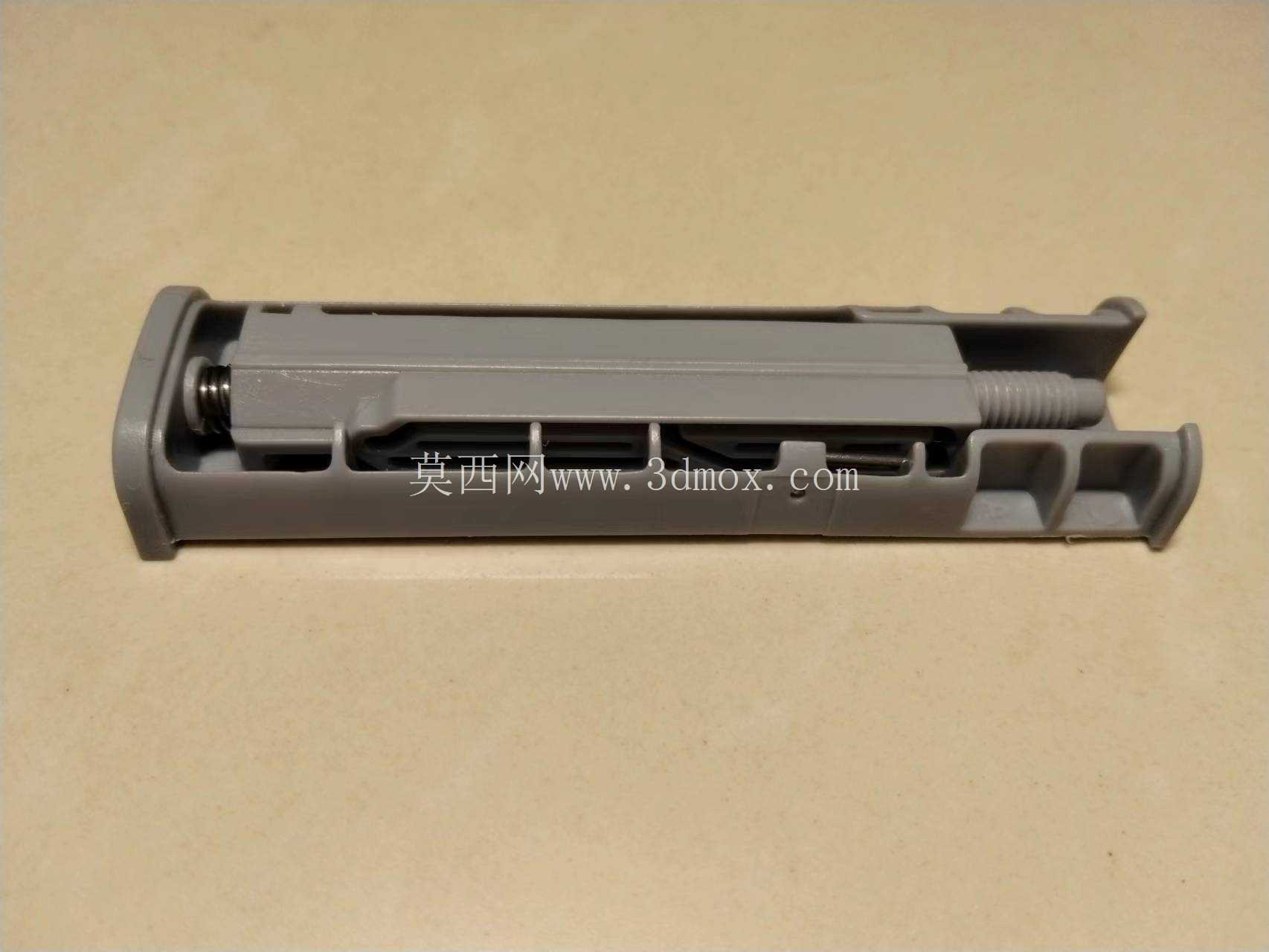

　　从结构细节来看，壳体采用分体式装配结构，上下壳通过卡扣拼接，方便内部推杆、弹簧的组装，不需要额外的粘接或焊接工序，装配效率高；推杆前端可根据实际使用场景更换不同的端头结构，比如适配顶推、卡扣连接、按压触发等不同功能需求，通用性较强。需要注意的是该结构属于功能验证级别的设计方案，未做工业级的强度校核与公差匹配，不能直接用于承受大载荷的工业设备锁止场景，适合作为小型消费类产品、DIY工装、教学演示模型的结构参考，在实际量产应用中需要根据使用环境的载荷、温度、耐磨需求调整材料选型与公差配合，比如频繁操作的场景下卡爪与导向槽位置需要添加耐磨润滑结构，户外使用场景需要选用耐候性材料避免弹簧锈蚀影响动作可靠性。

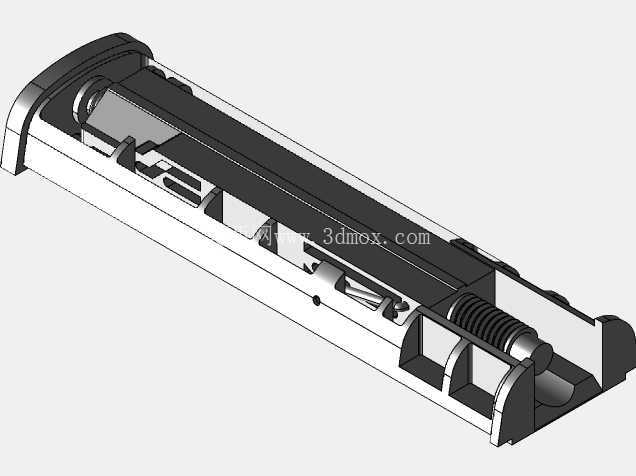

　　在三维建模过程中，需要重点关注内部导向槽的空间轨迹，卡爪的运动路径不能出现干涉，弹簧的压缩行程要匹配推杆的总行程，避免弹簧压并或拉伸过量导致失效；装配时要保证推杆与壳体的同轴度，否则会出现按压卡顿、回缩不畅的问题，壳体的内壁粗糙度要控制在合理范围，降低推杆往复运动的摩擦阻力。这类结构的核心优势是操作逻辑简单，零部件数量少，不需要额外的操作件，集成到产品中不会占用过多的外观空间，整体外观简洁，在很多消费电子、小型家居用品、便携工具中都有广泛的应用空间，设计时可根据实际安装空间调整整体的外径与行程参数，适配不同的产品集成需求。
