电动手动两用工业机械快门光圈结构设计

　　这套机械快门结构可兼容电动驱动与手动操作两种模式，核心功能是通过中心叶片组的同步开合，实现通光/通流孔径的连续调节，动作逻辑与相机虹膜光圈高度同源，可作为独立功能单元嵌入各类需要孔径调控的工业设备中。从实际应用场景来看，这类结构可适配光学检测设备的光路通断调控、工业视觉系统的光圈调节、小型流体管路的通径无级控制、实验台位的光束遮挡切换等场景，相比传统翻板式快门、插板阀，它能实现孔径的线性连续调整，不会出现通径突变带来的介质冲击或光路跳变问题。

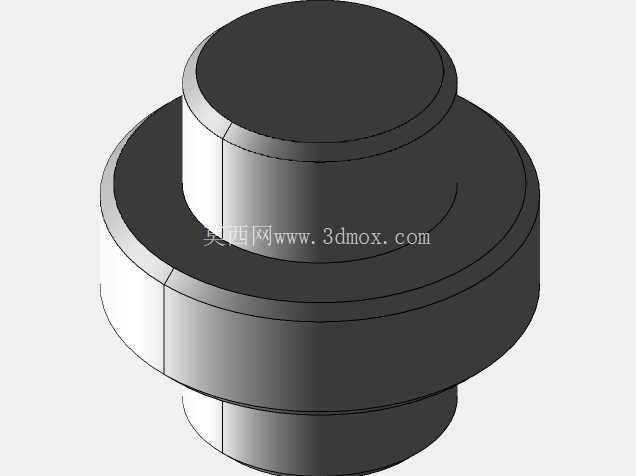

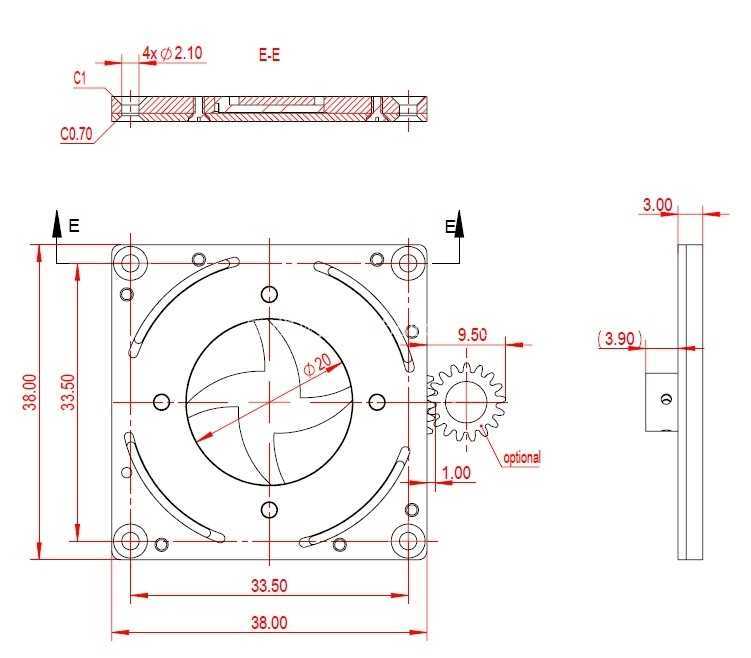

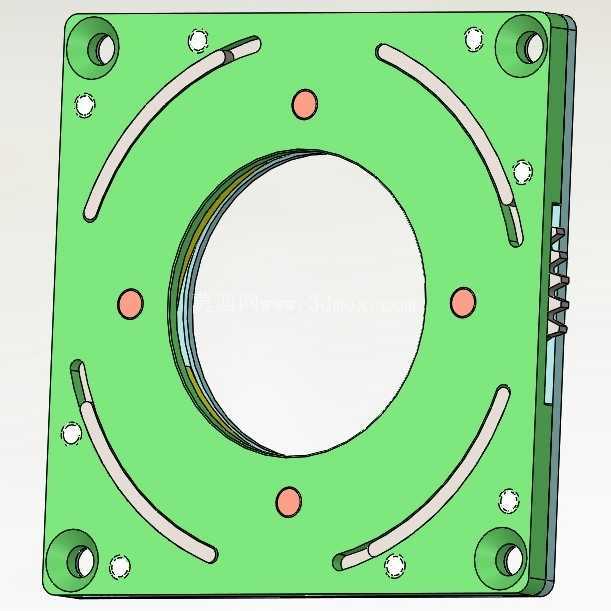

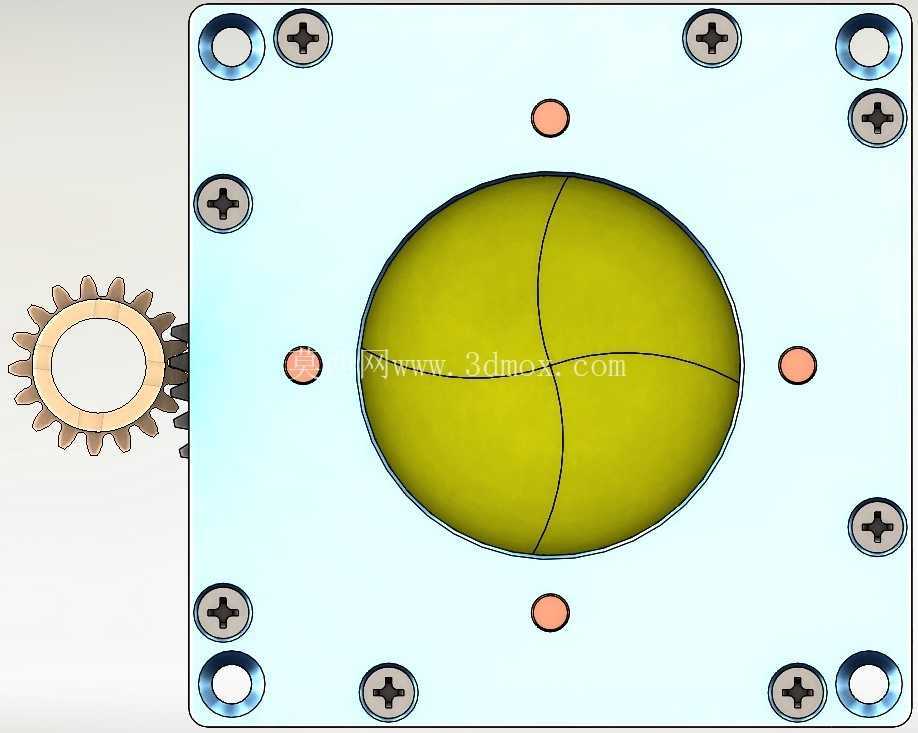

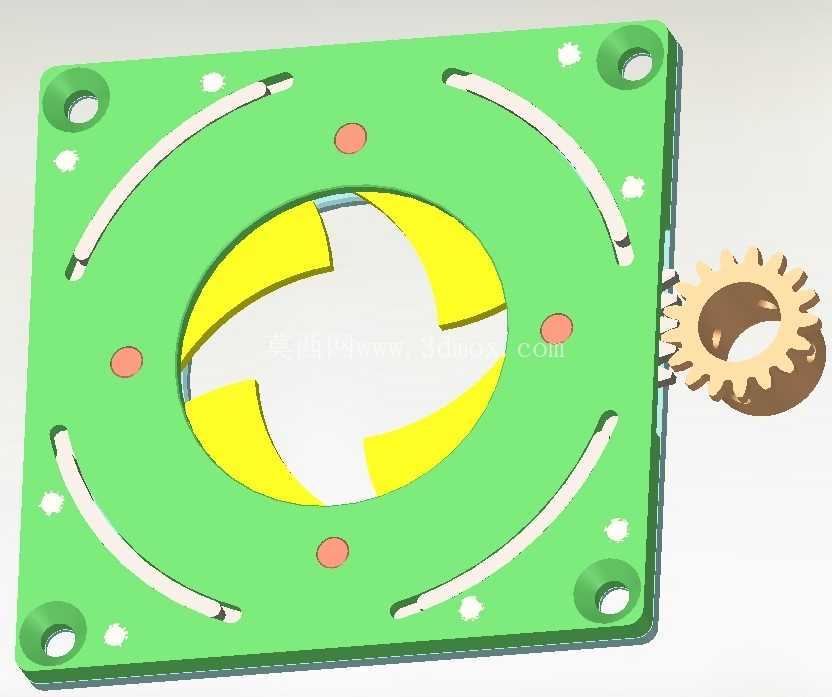

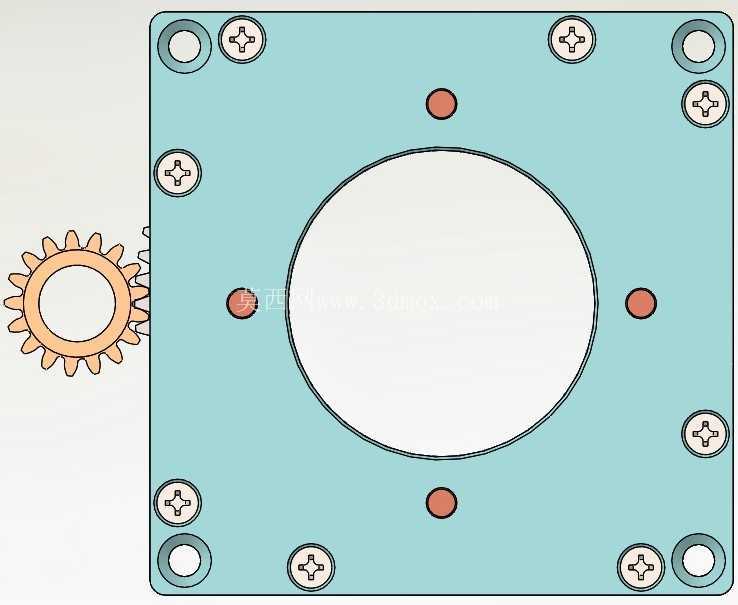

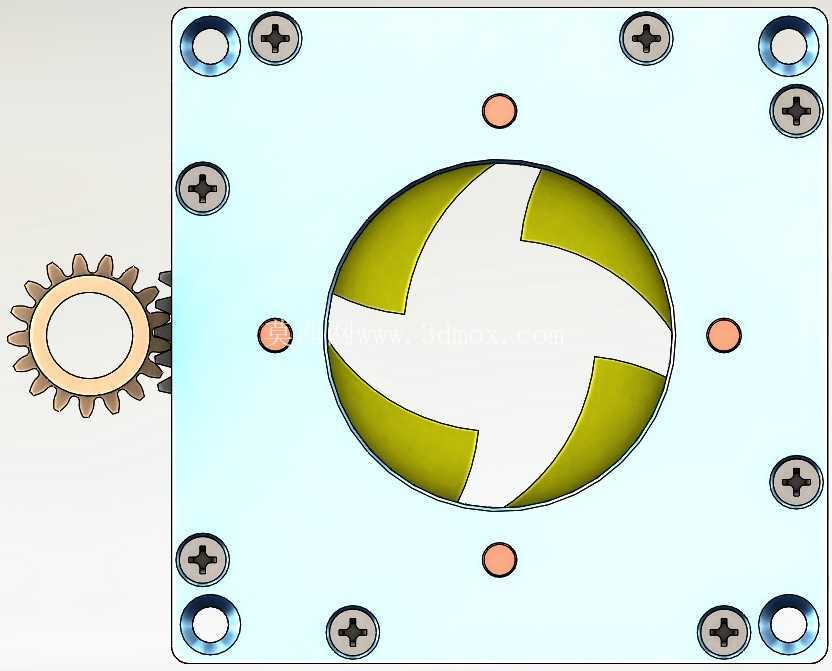

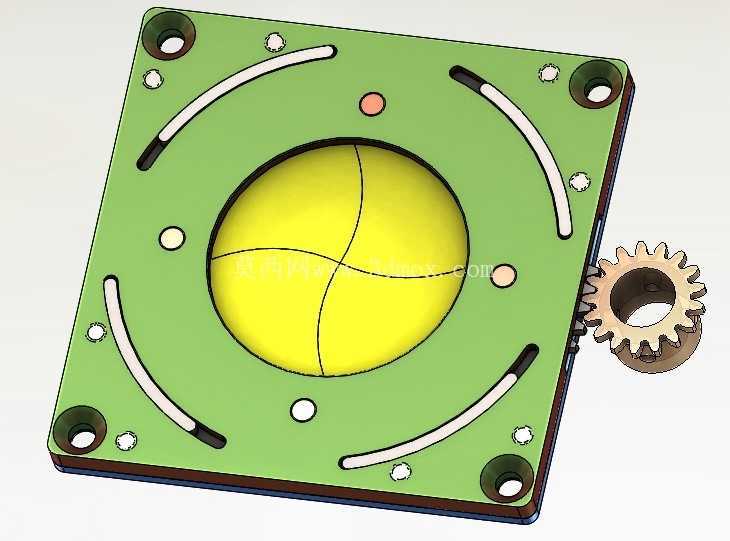

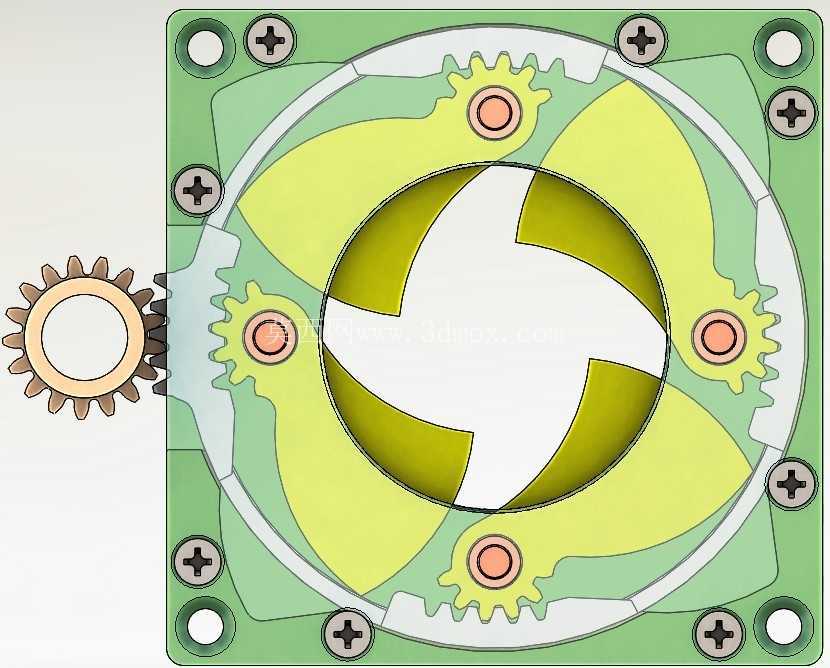

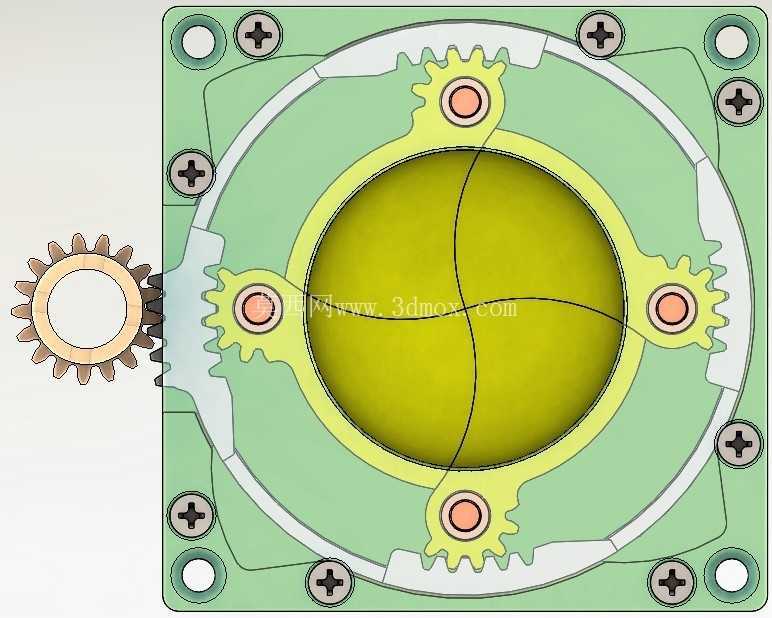

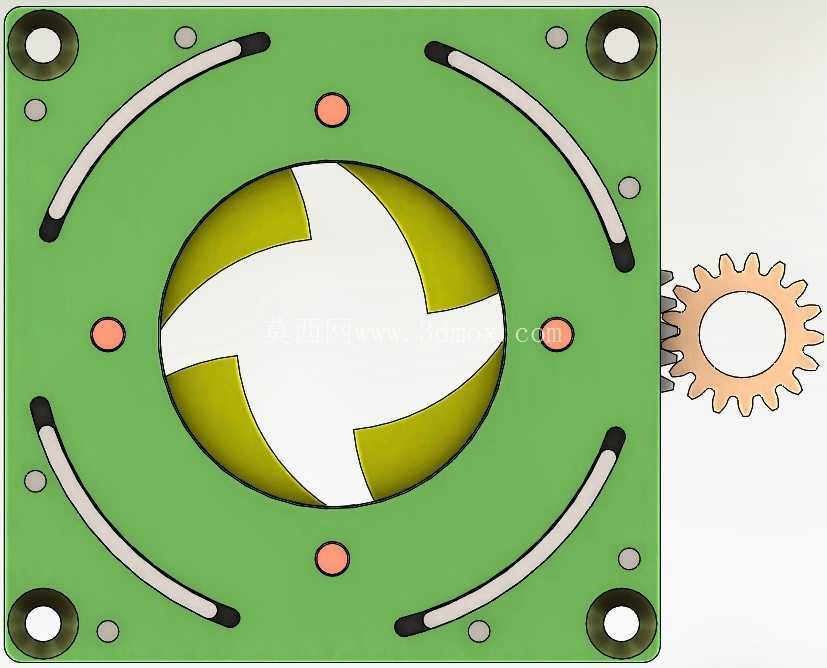

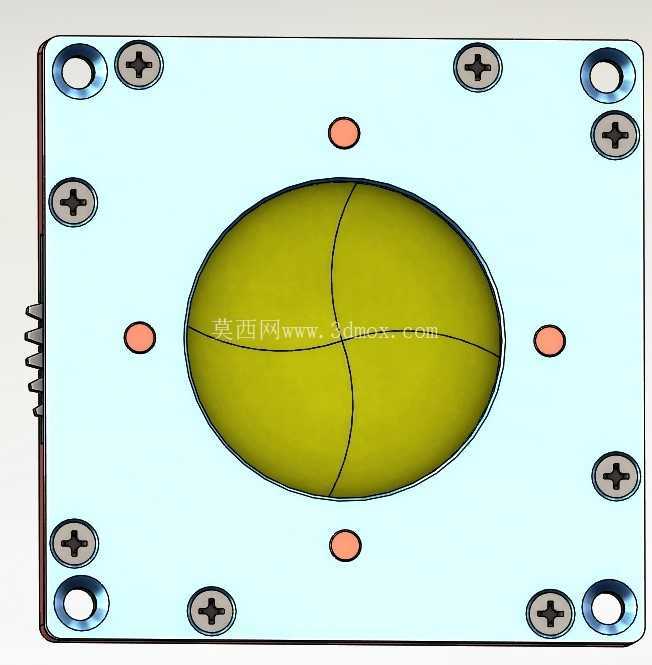

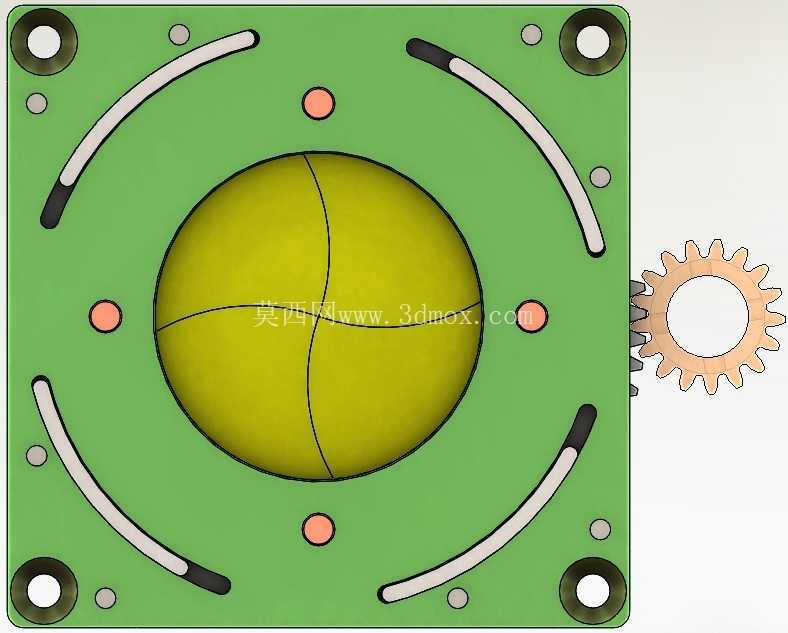

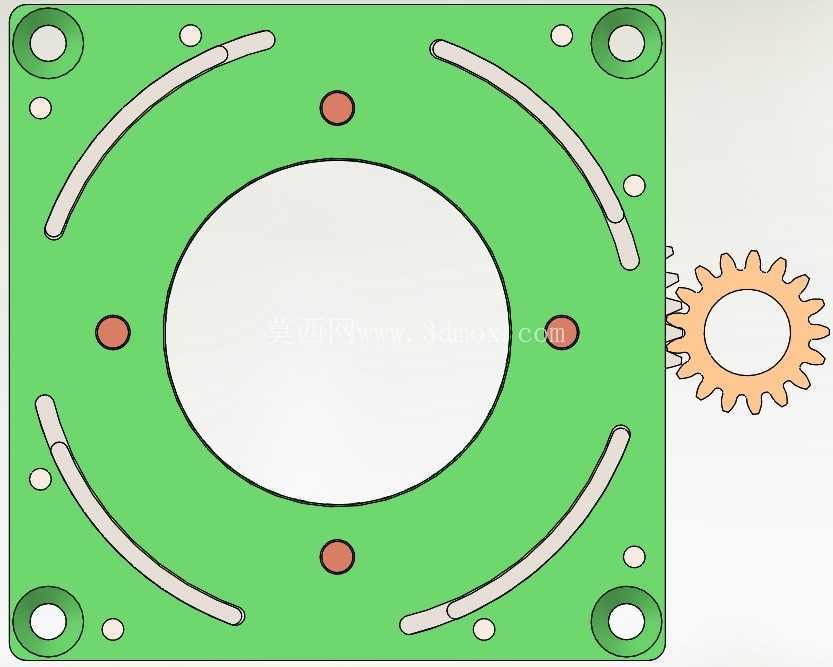

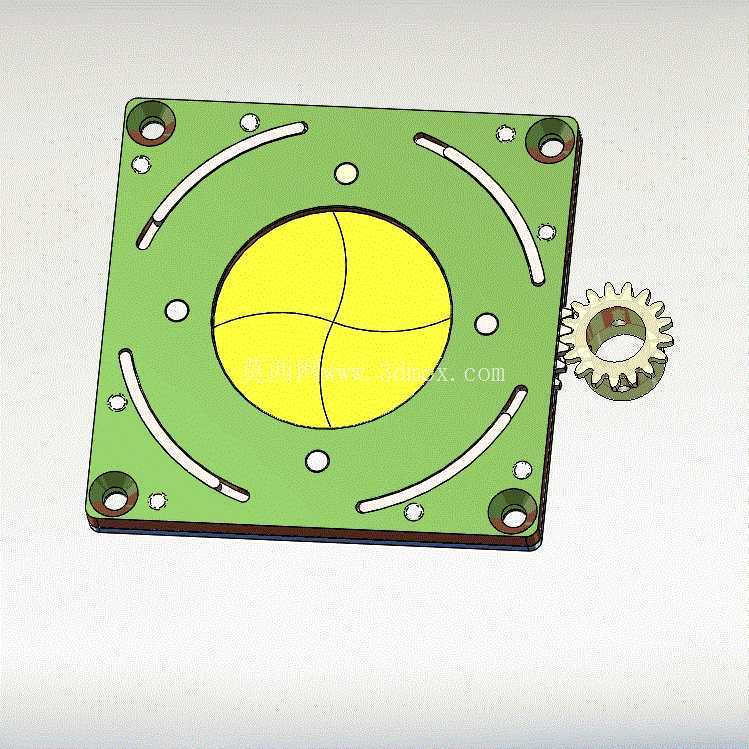

　　从结构设计逻辑来看，整套机构采用方形安装基板作为承载主体，基板四角设置沉头安装孔，可直接通过螺栓固定在设备安装面，安装孔位的孔距公差按IT7级控制，能适配多数工业设备的标准安装面板，基板整体厚度控制在8mm以内，不会占用过多设备内部轴向空间，适配紧凑安装场景。基板中心为圆形通光/通流区域，四片弧形叶片沿中心圆周均布，每片叶片通过基板上的弧形导向槽约束运动轨迹，当外侧传动齿轮受驱转动时，会带动叶片同步沿导向槽滑动，实现中心孔径从全闭到全开的连续变化，全闭状态下叶片拼接缝隙控制在0.1mm以内，可满足光路遮挡、小通径介质截断的密封要求，全开状态下中心通径可达到基板边长的60%，通流/通光能力充足。

　　驱动端的设计兼顾了两种操作模式，外侧的直齿圆柱齿轮既可以连接伺服电机、步进电机的输出轴实现电动程控调节，也可以外接手动旋钮实现人工微调，齿轮模数选用0.5模，齿形精度按8级控制，传动间隙控制在0.05mm以内，调节过程无卡顿、无空程，重复定位精度可达0.1°，能满足高精度调控场景的需求。叶片与基板之间采用耐磨垫片做滑动支撑，长期往复运动不会出现卡滞或磨损过量的问题，所有运动副均预留0.02mm的配合间隙，可适配-10℃到60℃的工作环境温度范围，不会因热胀冷缩出现动作卡滞。

　　在安装边界设计上，整套机构的外接驱动接口采用标准D型轴孔，可直接匹配市面常见的小型减速电机输出轴，无需额外做转接结构；基板上除了四角的主安装孔，还设置了多个定位销孔，安装时可通过圆柱销做精准定位，避免安装错位导致叶片运动干涉。结构整体没有复杂的异形零件，所有板类零件均可通过激光切割、CNC铣削加工完成，齿轮可采用粉末冶金或机加工工艺制作，加工成本可控，装配时仅需按顺序叠装叶片、导向销、驱动齿圈即可，装配工序简单，后期维护时仅需更换磨损的叶片或齿轮即可，无需整体更换整套机构。

　　从实际使用的可靠性角度来看，叶片运动过程中所有受力点均沿导向槽方向，无偏载力矩，长期运行不会出现叶片变形或导向槽磨损不均的问题；驱动齿轮与内置齿圈的啮合重合度大于1.2，传动过程平稳无冲击，即使在频繁启停的工况下，也能保证上万次动作无故障。针对不同的使用场景，叶片可更换为金属薄片、遮光涂层薄片、密封橡胶覆层薄片等不同材质，分别适配流体控制、光路调控、粉尘隔离等不同工况需求，基板也可根据使用环境选用铝合金、不锈钢、工程塑料等不同材质，兼顾轻量化、耐腐蚀、低成本等不同选型需求。
