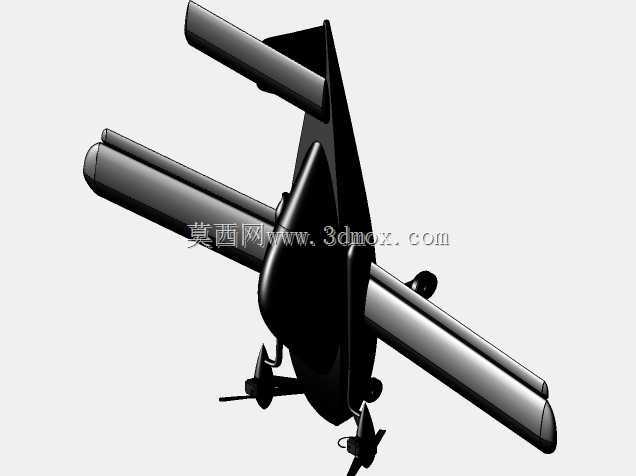

轻型双旋翼载人飞行器外观结构设计

　　这款轻型双旋翼飞行器的结构设计，核心围绕低空短途载人飞行场景展开，适配私人飞行体验、低空观光、短距离通勤这类对起降场地要求低的应用需求，整体构型没有沿用传统固定翼飞机的布局，而是采用横列双旋翼搭配流线型封闭座舱的设计，在保证结构紧凑性的同时，尽可能降低飞行过程中的空气阻力。从结构设计逻辑来看，座舱部分采用一体化流线型曲面造型，曲面过渡全程遵循空气动力学规律，从机头位置的圆润收形到机尾的垂直尾翼衔接，没有出现突兀的折角结构，能够有效减少飞行过程中的压差阻力，座舱内部预留的空间可容纳1名驾乘人员，座舱下部的起落架采用三点式支撑结构，两个主起落架布置在座舱重心靠前的两侧位置，尾撑下方设置尾轮，三个支撑点形成稳定的三角支撑面，

　　能够在地面停放与滑跑过程中保证机身姿态稳定，避免侧翻风险。两侧的旋翼臂采用等直径圆柱构型，从座舱两侧水平延伸而出，旋翼臂的长度经过重心配平计算，末端安装旋翼动力单元后，整机的重心恰好落在座舱中心轴线上，能够保证飞行过程中两侧升力对称，不会出现偏航力矩。垂直尾翼布置在机身上部靠后的位置，采用后掠式造型，能够在飞行过程中提供足够的航向稳定性，当机身出现偏航趋势时，尾翼上的气动力能够自动修正航向，降低飞控系统的调节压力。在安装边界的考量上，整机的横向宽度由两侧旋翼臂的长度决定，纵向尺寸从机头前端到尾轮末端的距离控制在适配小型通用机场起降跑道的范围内，机身整体高度满足普通民用机库的存放限高要求，不需要对存放场地进行特殊改造。

　　旋翼臂与座舱主体的连接位置采用加强筋过渡结构，能够承受旋翼运转过程中产生的振动载荷与升力传递，避免连接位置出现应力集中导致的结构疲劳。起落架的支柱采用带有缓冲行程的结构设计，能够在降落过程中吸收地面冲击载荷，减少冲击传递到座舱内部的振动，提升驾乘的舒适性。机身表面的曲面造型在建模过程中全程采用G2连续过渡，既能够降低飞行阻力，也能为后续的外壳蒙皮加工提供准确的曲面依据，不需要额外对曲面进行修补调整。整个结构没有设置多余的外置构件，所有功能性结构都整合在流畅的外形曲面内，既减少了飞行过程中的雷达反射面积，也降低了外置构件产生的附加阻力，适配轻型飞行器低速飞行的气动特性。
