流线型镂空辐条式环形传动轮结构设计

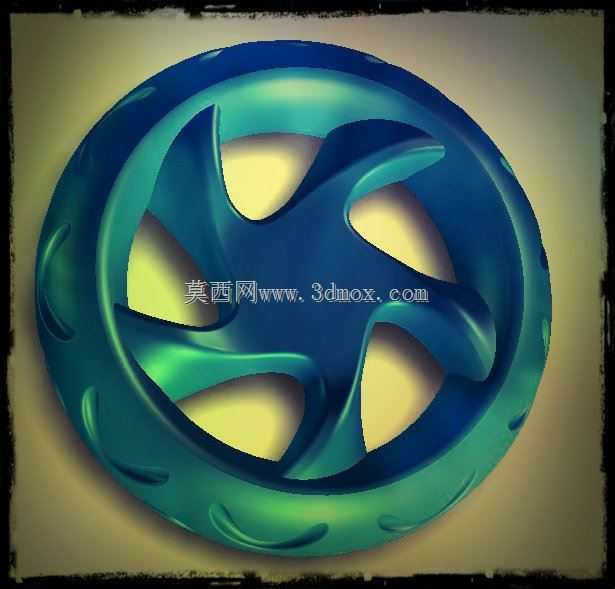

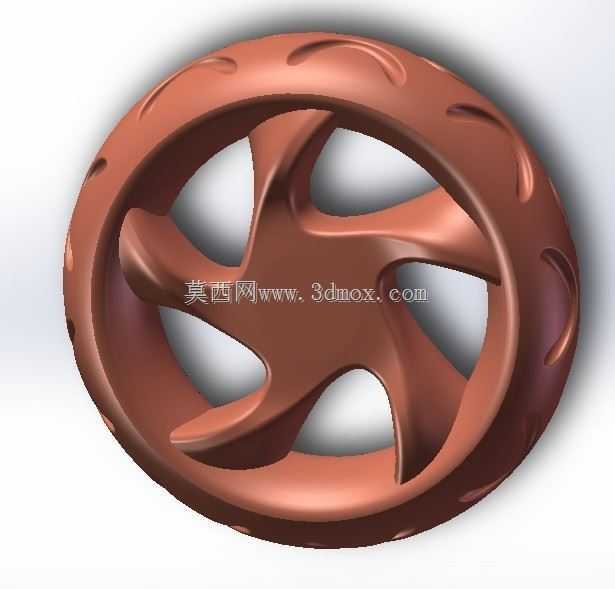

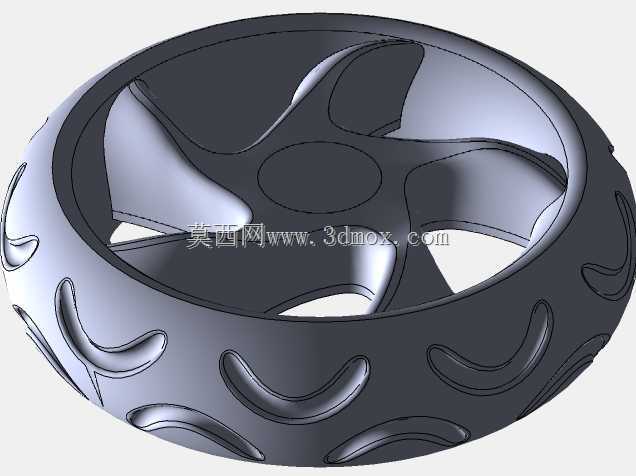

　　这类环形辐条式构件常应用于轻载传动场景，在小型输送设备、手动操作机构、装饰性传动组件中较为常见，区别于重载齿轮或厚重皮带轮，其设计核心是在保证结构强度的前提下尽可能降低自身重量，减少转动惯量带来的动力损耗。从结构来看，整体采用环形外圈搭配五辐式内支撑的布局，外圈表面做了内凹流线型凹槽设计，一方面可以在转动过程中降低空气阻力，另一方面凹槽结构能够提升外圈的径向抗形变能力，避免薄壁环形件受挤压出现椭圆变形。内辐条采用曲面流线造型，而非传统直辐条结构，每根辐条从中心轮毂位置向外平滑过渡到外圈内壁，曲面过渡处没有尖锐棱角，能够有效分散转动时的应力集中点，在承受扭矩负载时，应力会顺着曲面均匀传递到整个辐条截面，不会在辐条与外圈、轮毂的连接处出现应力断裂风险。

　　设计过程中首先要确定安装边界尺寸，中心轮毂的内孔尺寸需要匹配对应传动轴的直径，通常会预留键槽安装位置来传递扭矩，外圈的外径尺寸根据传动比要求确定，整体厚度需要匹配安装空间的轴向间隙，避免转动时与周边构件发生剐蹭。镂空区域的大小经过反复校核，在保证辐条支撑强度足够的前提下，尽可能扩大镂空面积，既减轻整体重量，也方便日常维护时清理构件表面积攒的灰尘、碎屑，尤其在纺织、食品加工这类对清洁度有要求的生产场景中，镂空结构不会积存物料残渣，降低清洁维护的工作量。

　　实际使用时，这类构件既可以作为轻载传动的从动轮使用，配合皮带或摩擦条传递动力，也可以作为操作手轮安装在设备调节端，流线型的外圈握持手感顺滑，没有尖锐凸起，手动调节时不会划伤操作人员。材质选择上如果用于传动场景多采用工程塑料或铸铝材质，进一步降低自重，如果用于装饰性场景则可以采用铜质或表面做仿古处理，兼顾结构功能与外观质感。建模过程中需要重点关注曲面的顺滑过渡，所有曲面连接处都要做G2连续处理，避免出现棱线，一方面是降低应力集中，另一方面也方便后续开模生产时的脱模，减少模具加工的难度，壁厚保持均匀一致，避免注塑或铸造过程中出现缩孔、变形等缺陷。
