带挂接柄长柄金属舀取勺结构设计

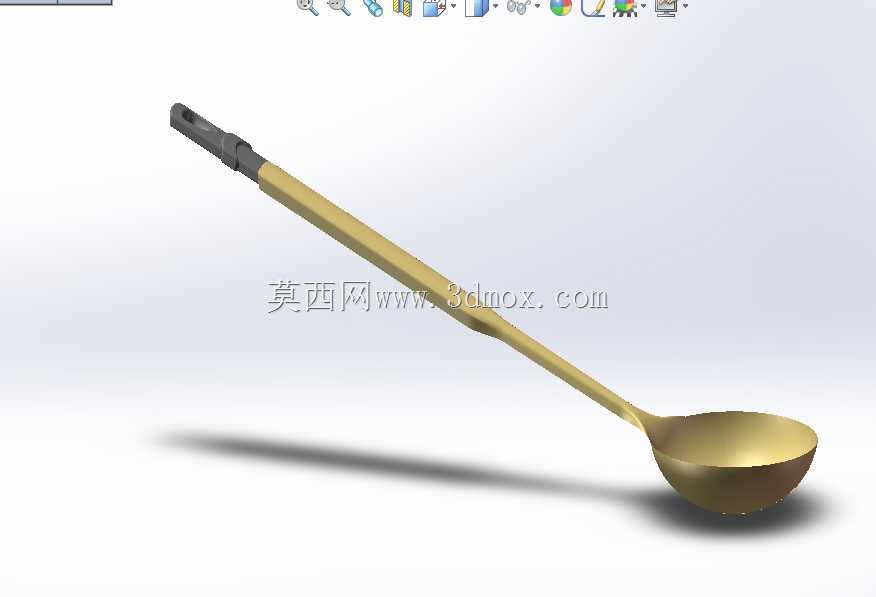

　　这款长柄金属舀取构件的设计，首先围绕高温工况下的手持操作安全展开，勺头采用深弧面冲压成型结构，弧面曲率经过反复校核，既保证单次舀取的容量满足餐厨、小型物料分装场景的常规需求，又能在倾斜舀动时减少物料侧漏，勺头边缘做了小角度卷边处理，避免锐边划伤操作人员，同时提升边缘结构强度，长期磕碰不易出现卷刃变形。长柄部分采用等直径圆杆结构，杆身做了细微的滚花防滑处理，操作人员佩戴隔热手套握持时也能保证足够摩擦力，不会出现打滑脱手的情况，柄身长度经过人机工程校核，在伸入深度400mm以内的容器时，操作人员手部距离高温物料、高温容器壁的安全距离足够，避免烫伤风险。柄尾的挂接结构是设计的重点，采用扁位开孔加包覆式防滑套的结构，

　　扁位结构可以避免勺体悬挂时出现轴向转动，开孔尺寸适配常规厨房挂杆、工位工具挂架的直径，不用额外定制挂接配件，尾部的防滑套采用耐高温硬质材质，既可以在勺体意外掉落时起到缓冲作用，避免勺头磕碰变形，也能在悬挂时减少金属与挂杆的碰撞噪音，同时防止勺体从挂杆上滑落。从安装边界来看，这款构件不需要额外的固定安装结构，属于手持操作工具，整体收纳时占用的横向空间不超过60mm，悬挂状态下的垂直占用空间根据柄长确定，常规款的垂直收纳高度在350mm左右，适配绝大多数常规工具挂架、厨房挂杆的安装间距。在实际应用场景中，除了常规的餐厨舀取高温汤汁、流质食材外，也可用于小型工业生产场景中舀取颗粒状、粉状的常温物料，柄身的金属材质可以耐受一定的腐蚀，

　　接触弱酸碱类物料后及时清理即可长期使用，勺头与柄身采用焊接连接，焊缝处做了打磨抛光处理，不存在清洁死角，不容易残留物料滋生细菌，满足食品接触场景的卫生要求。设计过程中还对整体重心做了配平，重心落在柄身靠近勺头三分之一的位置，手持操作时手腕的受力更小，长时间重复舀取动作也不容易出现疲劳，勺头的壁厚经过强度校核，在盛放额定容量的高密度物料时，勺头不会出现明显形变，柄身的抗弯折强度也满足常规操作下的受力需求，不会因为用力按压就出现弯折变形。
