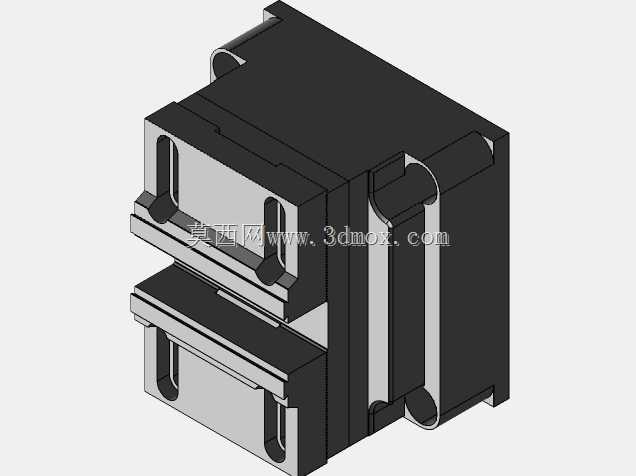

沃里克KSP100气动夹紧虎钳结构

　　气动虎钳多用于数控加工中心、铣床、钻床及自动化上下料工位，承担工件的快速定位与夹紧。与普通手动虎钳相比，气动驱动方式能够减少操作人员反复扳动手柄的动作，在批量零件加工、节拍较紧的产线中，可缩短装夹等待时间，并使夹紧力保持在较稳定的区间。该结构围绕固定式钳体、活动钳口、气缸驱动区域和安装基准面展开，外观呈方正块状，侧面预留气缸及导向部件的布置空间，整体轮廓紧凑，便于在机床工作台上并排布置多套夹具。

　　建模时先以钳体底座为基准，确定底面安装面、固定钳口夹持面和活动钳口运动方向。底座承担主要刚性，需要承受铣削、钻削过程中传递到工件的切削力，因此侧壁和底部过渡区域采用较厚实的实体结构，避免夹紧或加工时出现明显变形。活动钳口沿直线方向靠近固定钳口，两钳口夹持面保持平行，行程范围内不应与底座、气缸或外部干涉。气动元件的接入位置布置在钳体侧部，管路连接后仍需保留扳手、压板和排屑空间，不能因接头突出影响工件装卸。

　　从安装边界看，虎钳底面需要与机床工作台贴合，周边应预留压板或螺栓固定位置；钳体高度决定工件夹持后的重心高度，过高的装夹会降低刚性，过低则可能与刀具、刀柄发生干涉。模型对钳口开口、侧面安装孔位、气缸外轮廓和顶部避让区域进行了简化表达，适合在CAM编程阶段用于检查刀具路径、夹具间距和工作台布局。进行多工位排布时，可依据虎钳外形尺寸确定相邻夹具中心距，保证操作人员放置毛坯、取出成品以及清理切屑时都有足够空间。

　　在实际选型中，这类气动虎钳适合形状规则、需要重复装夹的毛坯件，例如铝块、钢件、型材和小型板类零件。设计夹具方案时，应结合工件材质、切削载荷和接触面积评估夹紧力，既要防止工件在加工中松动，也要避免薄壁件被压伤或变形。钳口形式可根据工件外形更换为平钳口、软爪或成形钳口，模型保留了钳口与主体的装配关系，便于后续扩展专用爪块。整体结构强调基准统一、运动简洁和维护方便，气动驱动部分与刚性钳体分工明确，能够为机加工艺规划、工位布局和夹具改造提供直观的三维参考。
