小型足球机器人及配套塑料模具设计

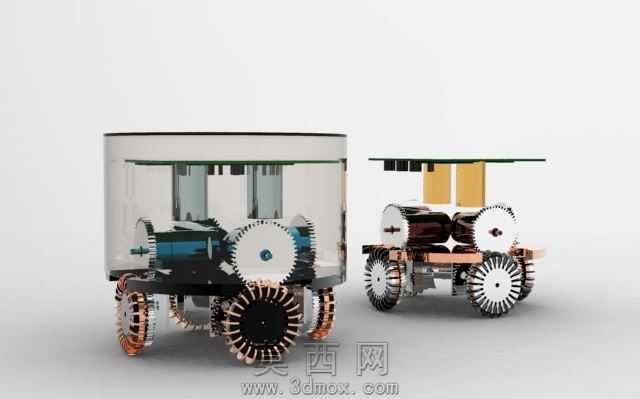

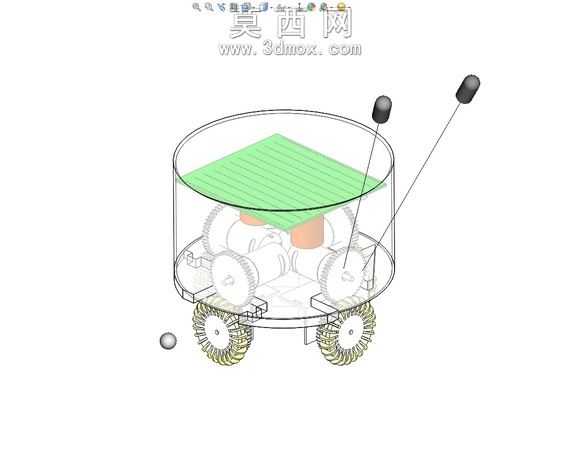

本作品为小型足球机器人及其配套塑料模具的三维设计方案，整体建模过程围绕小型竞技机器人的功能需求与模具量产可行性展开，在三维建模阶段首先完成机器人本体的结构搭建：采用透明圆柱外壳作为主体防护结构，建模时通过半透明材质参数设置，清晰展现内部传动与元器件布局，外壳顶部预留平整安装区域用于布置核心控制电路板，建模时为电路板赋予哑光绿色PCB材质，还原真实电路板的视觉质感。机器人行走部分采用带防滑齿纹的麦克纳姆轮结构，建模时精准还原轮齿的倾斜角度与啮合间隙，轮体采用硬质工程塑料材质搭配金属轮毂质感，保证轮组传动的结构合理性；内部传动系统包含齿轮组、驱动电机与电池仓，建模时逐一还原齿轮的齿形参数、电机的安装定位结构，电池仓设置于车体中部保证整机重心平衡，车体上方伸出两根信号接收天线，采用黑色哑光橡胶材质搭配金属杆身，还原天线的信号接收功能结构。配套塑料模具部分针对机器人外壳与轮体等塑料零部件设计，建模时充分考虑注塑成型的拔模角度、浇口位置与冷却水路布局，模具型腔精准匹配塑料件的外形尺寸，分型面设置在圆柱外壳的中线位置，保证开模时塑件可顺利脱出，模具的导柱、顶针等标准件均按照行业通用参数建模，确保模具结构可直接用于生产加工。渲染阶段采用柔和的室内漫反射光源，搭配浅灰色背景突出机器人与模具的结构细节，透明外壳的折射参数经过反复调试，既能够看清内部结构，又不会因为透明度过高丢失外壳的轮廓感，轮齿的纹理、天线的细节、电路板的元件布局都在渲染中得到清晰呈现。整体设计思路兼顾小型足球机器人的竞技运动需求与塑料零部件的量产加工需求，在保证机器人运动灵活性、结构紧凑性的同时，通过配套模具设计实现零部件的快速批量生产，所有结构的建模尺寸均经过干涉检查，不存在部件碰撞、装配间隙不合理的问题，可直接用于后续的原型制作与模具开模参考。
