连续送料式旋转冲孔加工设备结构设计

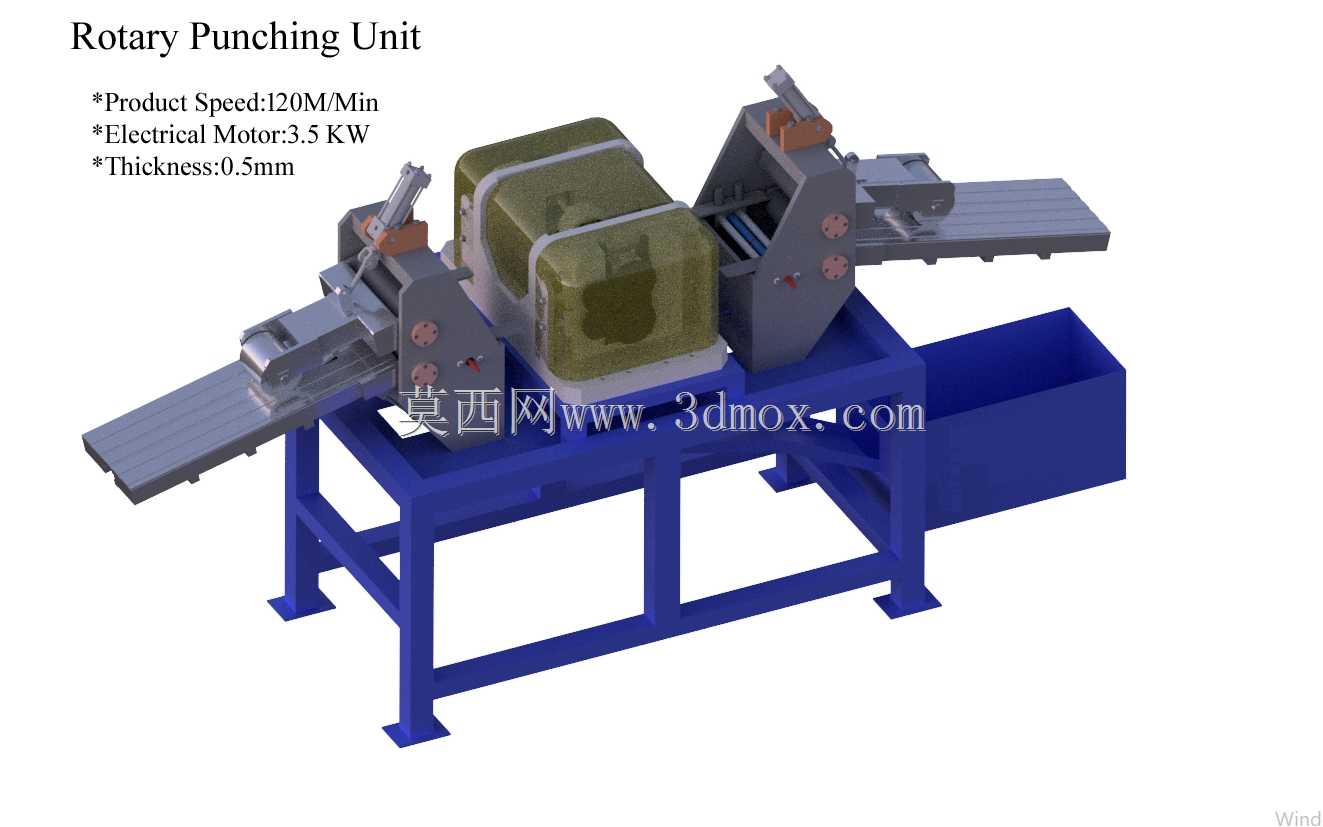

　　在金属带材、薄型卷材的批量冲孔加工场景中，传统间歇式冲床受送料停顿、单次冲程动作的限制，加工线速度很难突破60m/min，无法匹配高速分条、覆膜、收卷等前后道连续生产线的节拍，而这款旋转冲孔单元正是针对这类连续化生产需求开发的专用加工设备，可直接嵌入卷材连续加工产线，实现不停机的连续冲孔作业，适配0.5mm厚度范围内的金属薄带、柔性复合带材的冲孔加工，最高线速度可达120m/min，大幅提升薄材冲孔的加工效率。

　　从设备实际用途来看，该设备主要面向五金冲压、包装带材加工、电子屏蔽带生产、散热翅片加工等领域，可在连续行进的带材上加工各类规则排列的孔型，替代传统的间歇式冲床+伺服送料机的组合方案，减少产线占地面积的同时，消除送料停顿带来的带材拉扯、孔位累积误差问题。设备采用双端对称进料出料的结构布局，带材从一端的导向平台进入冲孔主机，经过旋转冲孔辊组完成孔型冲切后，从另一端的导向平台输出，可直接对接后续的整平、裁切、收卷工位，无需额外增加转向或缓存机构。

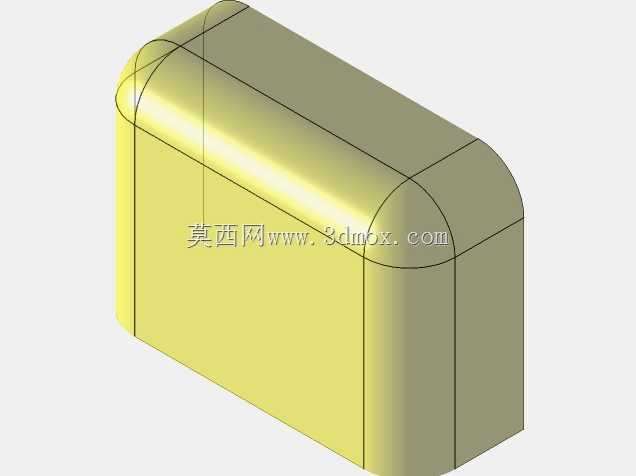

　　设备的核心功能特性围绕连续冲孔的工艺需求设计，动力端配置3.5kW的驱动电机，通过同步带传动将动力传递给上下对冲的旋转辊轴，辊轴上按照产品孔位排布安装对应的冲针与凹模，辊轴每旋转一周即可完成对应步距的冲孔作业，冲针与凹模的配合间隙按照0.5mm薄材的冲切需求设置，可保证冲孔断面无毛刺、无带料问题。设备两侧的进料、出料平台设置有多组可调式导向压条，可根据带材宽度调整导向间距，压条采用耐磨尼龙材质，避免划伤带材表面，同时保证带材在行进过程中无横向窜动，确保孔位的横向精度。主机的冲孔工位设置有透明防护外罩，既可以观察冲切作业的运行状态，又能防止冲切过程中的废料飞溅，设备底座下方设置有独立的废料收集槽，冲切产生的圆形或异形废料可直接落入槽内，无需额外设置废料抽吸装置，简化产线配套结构。

　　从设计思路层面来看，这款设备的结构设计优先考虑连续运行的稳定性与维护便捷性，整体采用框架式方管焊接底座，经过时效处理后加工安装基准面，可保证长时间高速运行下的结构刚性，避免辊轴跳动影响冲孔精度。冲孔辊组采用快拆式安装结构，更换不同孔型的产品时，只需松开辊轴两端的锁紧机构即可快速更换辊芯，无需重新调整整机传动间隙，适配多品种小批量的柔性生产需求。设备的传动侧设置有集中润滑通道，可对辊轴轴承、传动齿轮进行定时定量润滑，减少日常维护的工作量，同时避免润滑油滴落污染加工带材。驱动电机采用变频控制，可根据前后道产线的运行速度实时调整冲孔辊的转速，保证线速度与整条产线同步，避免出现带材拉扯或堆料问题。

　　关于安装边界与外形适配性，该设备整体采用落地式安装结构，底座的四个支脚设置有可调式减震垫铁，可直接安装在平整的车间水泥地面上，无需额外浇筑独立基础，安装时只需调整垫铁高度保证设备水平即可。设备的进料、出料平台高度按照常规卷材加工产线的通用高度设计，可直接对接高度匹配的导料架、整平机、收卷机，平台的延伸长度可根据现场安装空间进行定制调整，设备主体的宽度方向预留有足够的操作维护空间，日常更换辊芯、清理废料、调整导向条的操作均可在设备两侧完成，无需预留顶部的吊装维护空间，适配层高较低的车间安装需求。设备的电气控制箱集成在主机侧方，无需额外独立放置电控柜，进一步减少产线的占地面积，控制回路设置有过载保护、缺料停机、废料满预警等功能，可实现长时间无人值守运行。

　　在实际选型适配过程中，需要注意该设备的适用加工厚度范围为0.5mm及以下的薄型带材，若加工更厚的带材需要加大驱动电机功率、强化辊轴刚性并调整冲针凹模的配合间隙，同时设备的冲孔步距由冲孔辊的周长与冲针排布决定，选型时需要根据目标产品的孔位步距确认对应的辊芯参数，避免出现步距不匹配的问题。设备的进料端可根据需求额外加装光电纠偏机构，进一步提升宽幅带材的冲孔位置精度，出料端可加装吹气清废装置，避免少量废料粘附在带材表面带入后续工位。
