龙门式垂直钻孔机结构脉冲分析模型

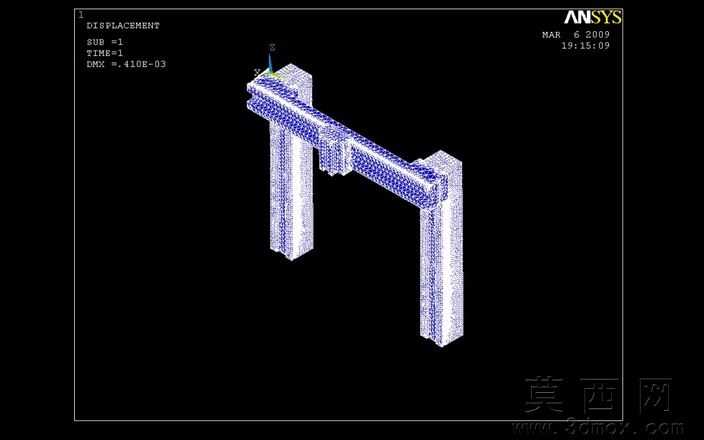

本模型针对龙门式垂直钻孔机开展脉冲激励下的结构响应分析建模，整体采用龙门式双立柱支撑横梁的经典布局，建模过程中首先对设备各组成部件进行几何特征简化，在保证结构力学传递路径完整的前提下，忽略对整体刚度影响极小的工艺倒角、安装小孔等细节特征，提升网格划分效率与仿真计算精度。模型网格划分采用结构化与非结构化网格结合的方式，对应力集中的立柱与横梁连接区域、钻孔执行端安装区域进行网格局部加密，确保位移求解结果的准确性，从仿真结果云图可直观观测到脉冲载荷作用下设备整体的位移分布规律，最大位移量出现在横梁中部的钻孔执行端安装位置，与实际钻孔作业时的受力变形趋势高度吻合。建模过程中针对不同部件赋予对应金属材质属性，准确设置各部件间的连接约束关系，双立柱底部设置为全约束固定端，模拟设备与安装基础的刚性连接状态，横梁与立柱间的滑动连接副按照实际导轨配合参数设置接触刚度与摩擦属性，还原设备真实的装配约束关系。设计思路围绕钻孔作业时脉冲切削力对设备结构稳定性的影响展开，通过仿真分析获取不同脉冲载荷参数下的结构位移响应数据，为后续优化横梁截面尺寸、调整立柱支撑间距、提升设备整体刚性提供量化的数据支撑，可有效降低钻孔作业过程中的结构振动幅度，提升钻孔加工的精度与设备运行的稳定性，避免因结构共振导致的加工误差与设备疲劳损伤。
