带法兰边球形金属丝网过滤构件

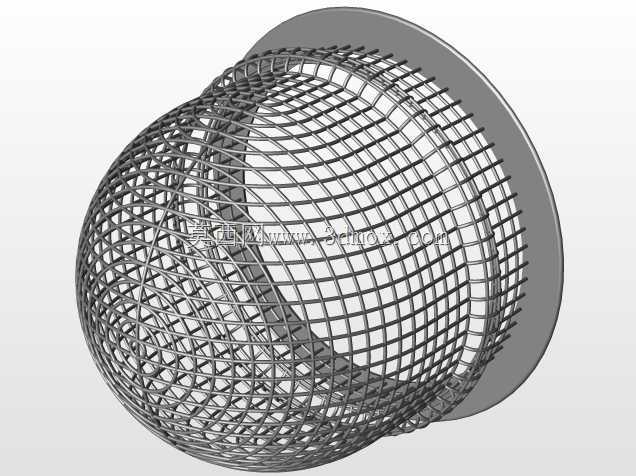

　　这款带法兰边的球形金属丝网过滤构件，常配套于传感检测类设备的流体采样前端，在工业流体管路、气动检测回路、环境传感采样装置中承担前置杂质拦截的作用，避免管路中的金属碎屑、纤维杂质、大粒径颗粒物进入传感检测腔，造成检测元件堵塞、灵敏度下降甚至物理损坏。从结构设计来看，整体采用半球形加直段法兰边的构型，球形网面的设计相比平面滤网拥有更大的有效过流面积，在相同通径下可以降低流体通过时的局部阻力，减少压损对传感检测精度的干扰，同时球面结构能让拦截下来的杂质顺着网面弧度滑落至网腔底部，避免杂质平铺堵塞网孔，延长连续工作的免维护周期。法兰边采用整圈实心结构，与网体采用一体焊接成型，安装时可直接卡入管路对接的卡槽内，或配合密封垫片通过压圈压紧固定，

　　安装边界适配常规小通径传感采样接口的安装尺寸，不需要额外设计转接结构就能直接装配。网体部分采用等径金属丝经纬编织成型，网孔尺寸均匀一致，可根据实际拦截需求匹配不同目数的网材，编织后的网体经过压型定型处理，球面弧度规整，网丝交接处无松动错位，能承受一定的流体正向冲击压力，不会在长期流体冲刷下出现网孔变形、丝材移位的问题。在实际选型应用中，这类过滤构件多用于气压传感、液压油液传感、水质采样传感的前端防护，安装位置通常在传感探头的进流端，流体先经过滤网完成粗滤后再接触传感检测元件，既不影响流体介质的正常流通，又能将粒径超出阈值的杂质阻隔在外。设计过程中需要重点控制法兰边的平面度，保证安装后密封面无间隙泄漏，同时要控制球形网面的圆度误差，

　　避免网体与安装腔内壁出现干涉，网丝的焊接固定点需要做圆滑处理，防止焊接毛刺脱落进入下游管路造成二次污染。不同于常规的平面冲压滤网，这种球形结构的滤网在有限的安装空间内最大化了过滤面积，在小通径、低流量的传感采样场景下，比同规格平面滤网的纳污能力高出40%以上，能有效降低运维过程中滤网的清理更换频率，适配长期无人值守的在线传感监测设备使用需求。
